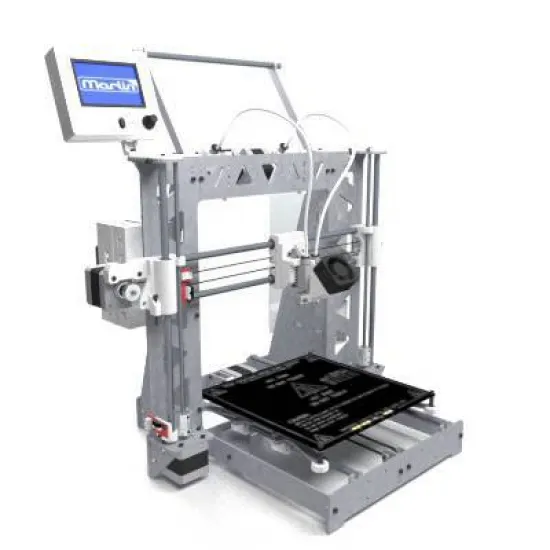

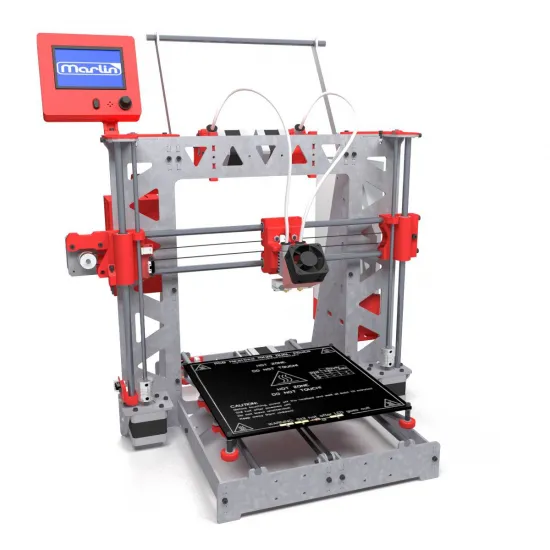

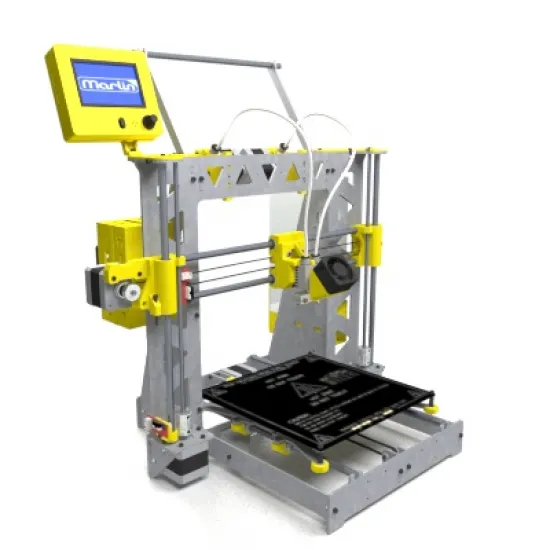

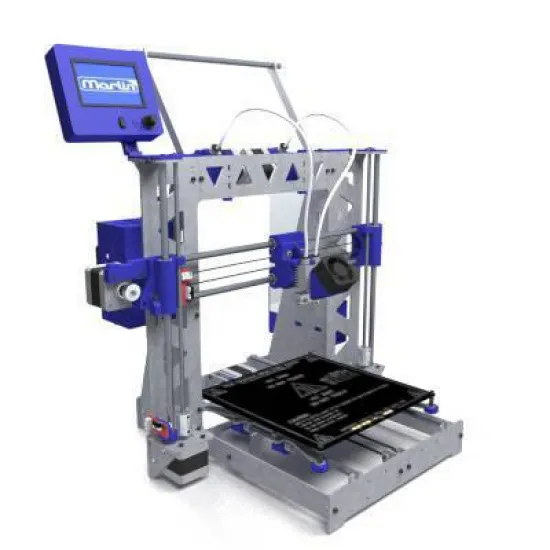

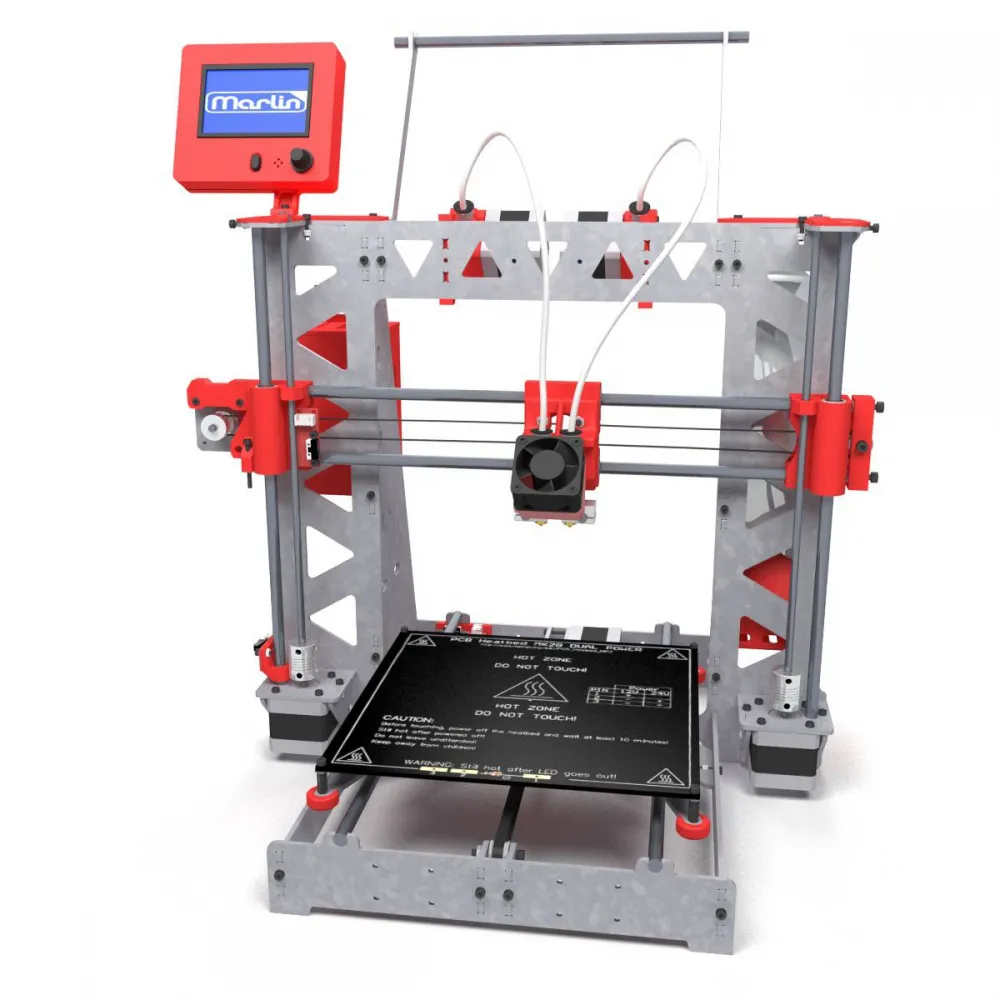

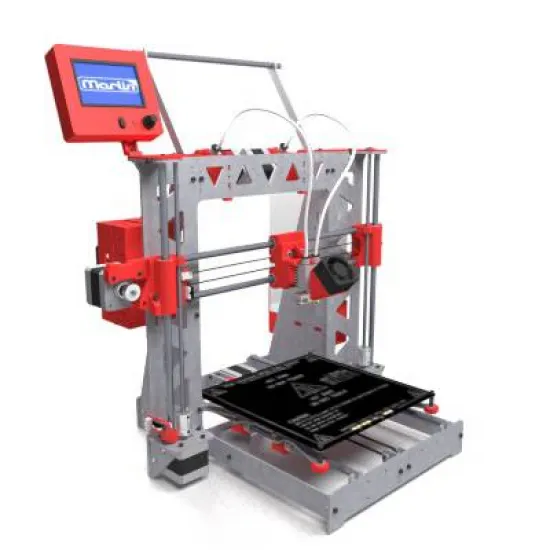

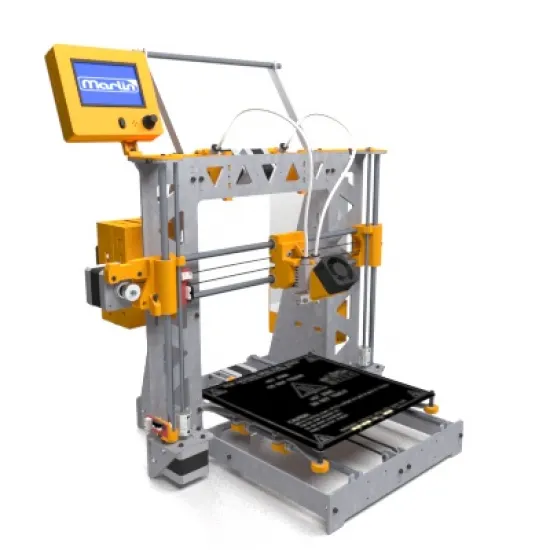

P3STEEL DUAL por HTA3D - Kit DIY personalizable

Composición:

1. Marco de acero galvanizado (3mm)

2. Kit de Varillas

3. Piezas impresas

4. Electrónica

5. Kit de movimiento

6. Kit de Tornillería

7. Opciones disponibles

1. Marco de acero galvanizado (3mm):

Cortado sobre una plancha de acero galvanizado de gran calidad, siguiendo nuestro rediseño, con las siguientes mejoras:

• Se ha aligerado drásticamente la pieza que hace de carro del eje Y, para mejorar su comportamiento dinámico.

• Se ha incluido un soporte para el filamento.

• Se han arreglado errores por los cuales el extrusor chocaba con la parte superior del eje Z, también el problema con la tuerca en el motor del eje Y.

• Se ha modificado la distancia entre la dos piezas que hacen de tensor en el eje Y para albergar a dos rodamientos F624zz con sus arandelas, y se ha modificado el diámetro del orificio.

• El eje Y mide ahora 350mm, los 9mm se han añadido por la parte frontal

• Se han sustituido por piezas impresas el cierre para la correa y el soporte para los rodamientos, ya que las piezas metálicas causaban importantes problemas.

2. Kit de Varillas:

• 2x 375mm Varillas lisas – Acero inoxidable

• 2x 350mm Varillas lisas – Acero inoxidable

• 2x 320mm Varillas lisas– Acero inoxidable

• 2x 300mm M5 Varilla roscada – Acero inoxidable (En la opción del eje Z M5) / 2x 300m T8 Varilla trapezoidal - Acero inoxidable (En la opción del eje Z de Husillos trapezoidales T8x8)

• 1x Varilla lisa para el soporte del filamento

El corte se hace a mano por lo que la medida puede ser ligeramente superior (+1mm o similar) nunca inferior. Todas las varillas se envían sin rebaba y con los filos convenientemente limados.


3. Piezas impresas:

• Extrusor (1,75mm):

  • 2x Cuerpos simétricos

  • 2x Idler del Extrusor simétricos

  • Soporte para el hotend

  • Soporte ventilador de capa 4020

• Eje X:

  • X Motor y X ilder, con tensor para F624zz

  • Carro del eje X

  • Soporte para final de carrera eje X

• Eje Y:

  • Soporte correa

  • Soporte para los rodamientos lineales Lm8uu

  • Separadores para los motores

  • Esquinas para calibrar la cama caliente

  • Soporte para final de carrera eje Y

• Eje Z:

  • Eje Z parte superior para MR105

  • Soporte del Final de Carrera Z

• Caja para Ramps 1.4

• Pieza para módulo mosfet adicional

• Carcasa LCD

• Tapadera para fuente de alimentación

Puede elegir el color de las piezas, por defecto, se enviará de color aleatorio.


4. Electrónica

• Mega 2560 R3 (Compatible) 16u2

• Ramps 1.4 (ahora con disipador de aluminio)

• Controladores DRV8825 x 5 (Con disipador y adhesivo térmico)

• Módulo MOSFET

• Cama caliente MK2B (12v/24v) (U otra versión disponible)

• Termistor 100k Ω  NTC 3950 (con 1m de cable)

• 6x Motor Paso a paso Nema 17 - Modelo 17HS4401  o 4x 17HS4401 + 2x 17HS4401s-T8x8-310MM (según opción)

• 3x Final de carrera mecánico (cableado)

• 1x Ventilador 4020 para la enfriar la pieza

• 1x Ventilador 6010 para la electrónica

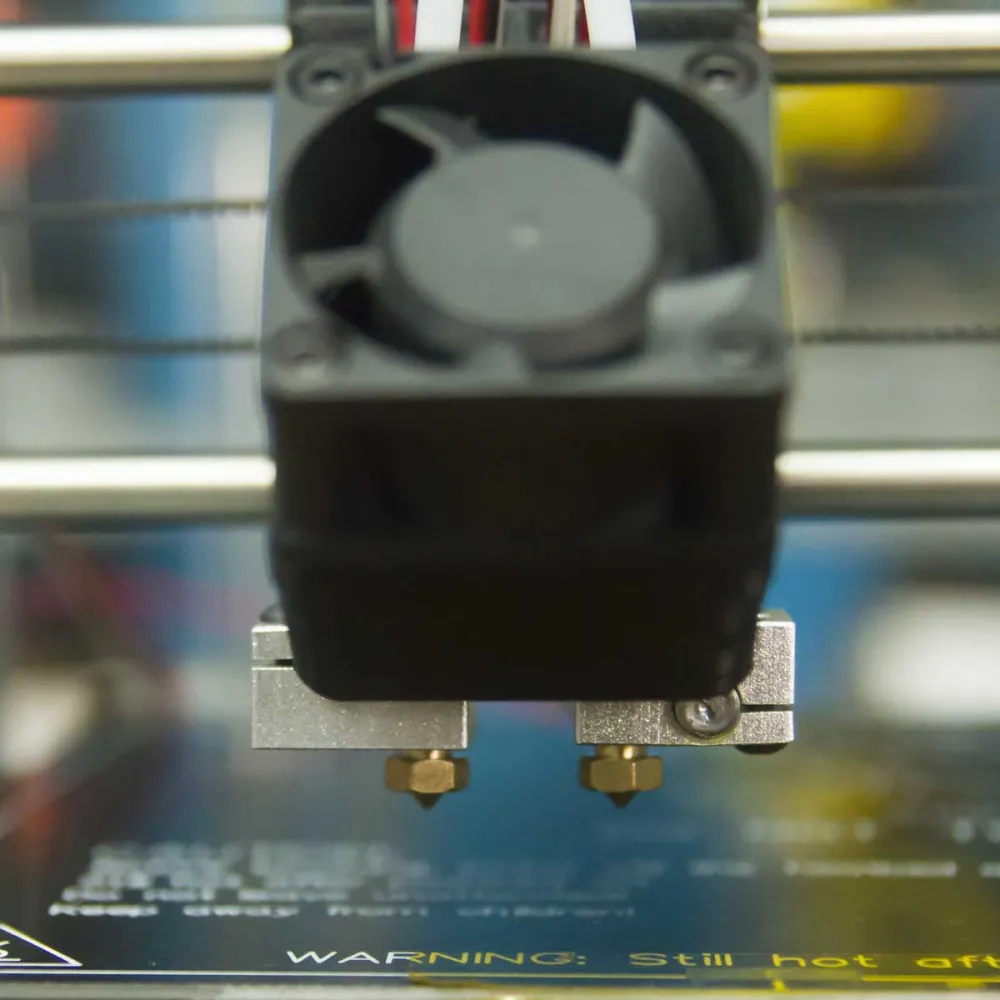

• 1x hotend Dual All Metal V6 equipado con dos cartuchos calefactores cerámicos, dos termistores, dos tubos bowden con conectores y ventilador 3010. Nozzle a elegir

• 12v 30/33a DC Fuente de alimentación con interruptor, pieza impresa, cable 1mm2 terminales y adaptador de corriente

• LCD 12864 Con control, lector SD y adaptador para Ramps

• Cinta Kapton 15mmx33m
  Cinta aislante resistente a altas temperaturas, muy recomendada, ya que sirve tanto para aislar las conexiones (de la cama por ejemplo) como para sujetar cables.

• Aislante para la cama caliente
  Aumenta la velocidad de calentamiento de la cama, disminuye el consumo energético, y protege la electrónica
  (Recomendamos aislar con kapton la parte que entra en contacto con la cama caliente)

• 50cm termoretráctil 2mm2

• Cableado para la Cama Caliente (sección 1mm2)

• Cableado para los ventiladores

• Cable dupont 3 pines

• Espiral para cables 1m y bridas

5. Kit de movimiento:

• 12x Rodamientos lineales LM8UU o 12x IGUS DRYLIN® RJ4JP 01-08 (según opción)

• 4x Rodamientos angulares F624zz (para X e Y)

• 2x Rodamientos Mr105zz para el extrusor y 2x para el eje Z en la opción "Original"

• 2x Rodamientos 608zz para los extrusores

• 2x Acopladores flexibles 5x5mm (para el eje Z en la opción "Original") / 2x Acopladores flexibles 5x8mm (para el eje Z en la opción "Husillos trapezoidales")

• 2m Correa GT2 de Neopreno reforzada con fibra de vidrio

• 2x Poleas GT2 de 20 dientes, de aluminio

6. Kit de Tornillería:

• 2x Polea extrusora Mk8 para 1.75mm

• Tornillos:

  • M3x8 - 21 unidades

  • M3x12 - 69 unidades

  • M3x16  - 9 unidades

  • M3x20 - 8 unidades

  • M3x25 - 12 unidades

  • M3x30 - 4 unidades + 1 roscado por completo

  • M3x35 - 4 unidades (con muelle y 2 arandelas)

  • M4x6 - 4 unidades

  • M4x20 - 3 unidades

  • M4x25 - 9 unidades

  • M8x20 - 2 unidades

• Arandelas:

  • 4x M3 DIN 9021

  • 12x M3 Autoblocantes

  • 4x M4

• Tuercas:

  • 61x M3 Autoblocantes

  • 20x M3 Normales

  • 1x M4 Autoblocante

  • 7x M4 Normal

  • 2x M5 de Nylon (Sólo en la versión M5)

• Muelles:

  • 4 x Muelles para la cama caliente

Dimensiones y peso del embalaje:

El peso del kit puede variar en función de los componentes y extras que se elijan. Para una configuración básica el peso es aproximadamente 12 kg y las dimensiones de su embalaje desde 40x40x20cm.

Archivos:

Marco:

• DWG – v1.01

• DWG - v1.02 - Se han modificado las piezas para el motor del eje Y, ahora se puede sacar la correa con más facilidad.

Piezas impresas:

• STL – v1.01 - Versión 1 Extrusor

• STL – v1.02 - Versión 1 Extrusor - Se han añadido las piezas para husillos trapezoidales y se han hecho pequeñas correcciones en las tolerancias

• Soporte para bobinas de filamento 2016

• STL - Versión Dual

Firmware:

• Marlin 1.1.0 RC2 - sensor presencia de filamento deshabilitado

• Marlin 1.1.0 RC2 - sensor presencia de filamento habilitado

• Marlin 1.1.0 RC7 M5

• Marlin 1.1.0 RC7 T8x8 (husillos)

• Marlin 1.1.0 RC7 M5 Versión Dual

• Marlin 1.1.0 RC7 T8x8 (husillos) Versión Dual

• Marlin 1.1.4 M5

• Marlin 1.1.4 T8x8 (husillos)

• Marlin 1.1.4 M5 Versión Dual

• Marlin 1.1.4 T8x8 Versión Dual

• Marlin 1.1.6 M5

• Marlin 1.1.6 T8x8 (husillos)

• Marlin 1.1.6 M5 Versión Dual

• Marlin 1.1.6 T8x8 Versión Dual

• Marlin 1.1.8 M5

• Marlin 1.1.8 T8x8 (husillos)

• Marlin 1.1.8 M5 Versión Dual

• Marlin 1.1.8 T8x8 Versión Dual

• Marlin 2.X.X - Repositorio

Nuevos tutoriales paso a paso:

Hemos preparado una nueva serie de tutoriales actualizados, con más información sobre las opciones disponibles, e imprimibles en papel para un montaje sin necesidad de una pantalla:

1. Tutorial 1 - Estructura y Eje Y

2. Tutorial 2 para M5 - Eje X y eje Z

3. Tutorial 2 para Husillo - Eje X y eje Z

4. Tutorial 3 - Cama Caliente

5. Tutorial 4 - Extrusor Dual

6. Tutorial 5 - Fuente de Alimentación

7. Tutorial 6 - Electrónica Dual

8. Tutorial 7 - Comprobaciones y Calibración de la cama

9. Tutorial 8 - Calibración del flujo del hotend

10. Tutorial 9 - Calibrar desfase entre boquillas


Tutorial de montaje en vídeo:

Importante: Recomendamos leer las instrucciones de esta pestaña completamente, además de seguir el montaje desde aquí ya que hemos incluido información adicional a los vídeos.

Actualizaciones:

• Los termistores incluyen el conector dupont, ahora no es necesario soldarlos.
• Los motores incluyen conector en la base y conector Dupont en el otro extremo ¡Ya no es necesario soldarlos! Además, los enviamos con el cableado en el orden correcto para Ramps 1.4. por lo que no hay que cambiar el orden.
• Marlin actualizado a la versión 1.1.0 RC 8:
  • Mejorado sistema de cambio de filamento desde el LCD o con el comando M600
  • Optimizada la función nivelación de la plataforma de impresión. Ahora es más facil conseguir una primera capa perfecta y precisa.
  • Se han corregido pequeños bugs, y ahora se muestra más información en el LCD.

Preguntas Frecuentes:

• ¿Cómo se conectan todos los ventiladores de la impresora?
  Los ventiladores van conectados de la siguiente forma:

  • Ventilador de capa: se conecta al módulo MOSFET según lo indicado en el vídeo
  • Ventilador del hotend: se conecta directamente a 12V a través de la alimentación del módulo MOSFET según indicado en el vídeo. Esta conexión se puede hacer también directamente a la fuente de alimentación.
  • Ventilador de la electrónica: se conecta directamente a la salida de 12V en la RAMPS (la conexión que encontramos justo debajo del controlador del eje X) según indicado en el vídeo. Esta conexión se puede hacer también directamente a la fuente de alimentación.
• El motor del extrusor no se mueve cuando lo muevo desde el LCD.
  Marlin tiene una protección para evitar movimientos accidentales, por lo tanto el extrusor no se moverá a temperaturas inferiores a 170ºC, prueba calentando el hotend a dicha temperatura y el extrusor se moverá.

Esquemas de montaje:

Xmotor, versión para husillos:

X idler, versión para husillos:

Diagrama de Conexiones de la RAMPS 1.4:

Orden y Orientación del cableado de los Motores:

• Mantener el orden del cable; el color ROJO va hacia ABAJO en la conexión en la RAMPS.

Consideraciones adicionales:

• Conecte los finales de carrera según lo indicado en el vídeo o esquema, en caso de conectase incorrectamente se puede dañar la placa Mega.

Si durante el montaje tiene alguna cuestión, por favor no dude en ponerse en contacto con nosotros ¡Estamos aquí para ayudarle!
