- Modelo: Final de Carrera D2F-5L
Modelo:
Mecánico 70cm cable
Mecánico con rueda 70cm cable
Mecánico con rueda 1m cable
Mecánico Mini XH2.54 Horizontal
Mecánico Mini XH2.54 Vertical
Óptico 50cm cable
Óptico compacto 1m cable
Mecánico KW11
Mecánico KW12-3
Mecánico D2F-5L - Omron

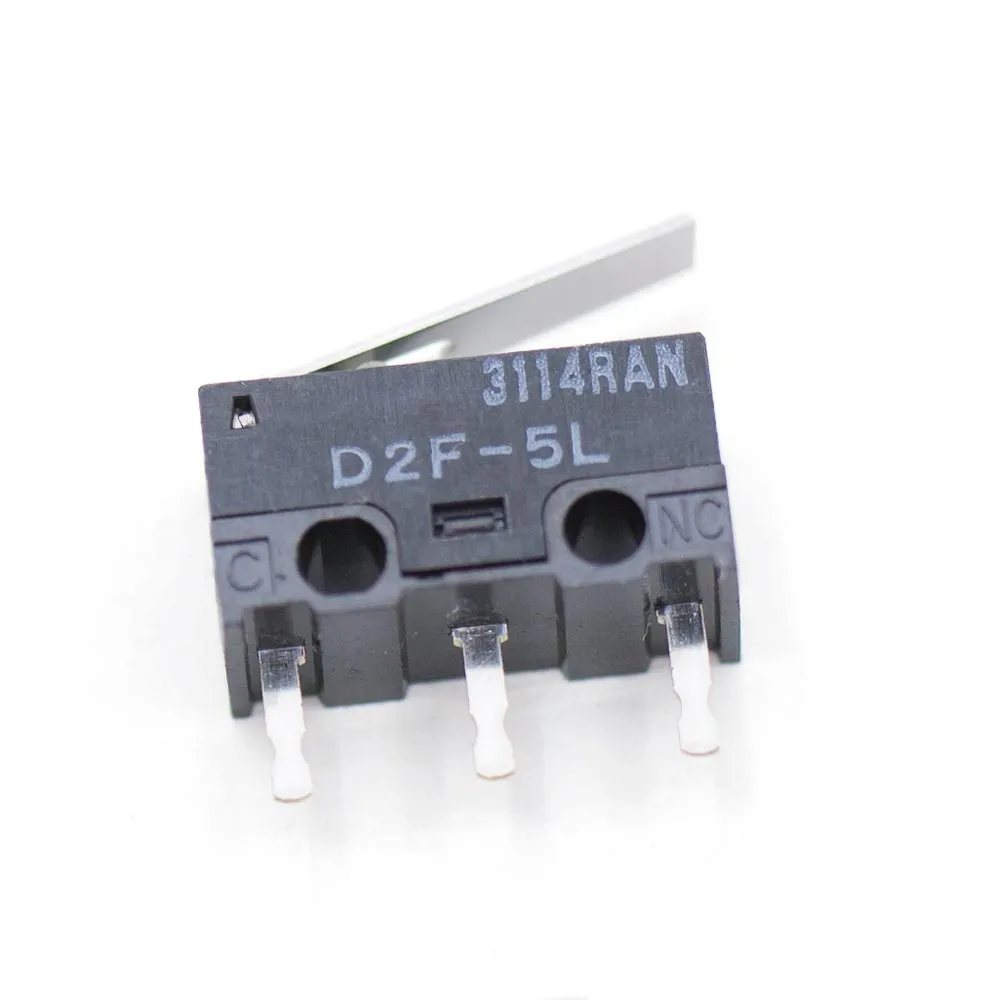

Microinterruptor original Omron D2F-5L ultrasubminiatura, con mecanismo de acción rápida, palanca articulada recta y terminales para montaje en circuito impreso. Su referencia está definida por el fabricante para 5 A a 250 VAC con carga resistiva y ofrece contactos COM, NO y NC.
Especificaciones oficiales
| Característica | Valor |
|---|---|
| Fabricante y referencia | Omron D2F-5L |
| Contacto | SPDT: COM, NO y NC |
| Actuador | Palanca articulada recta de acero inoxidable |
| Terminales | PCB rectos, paso 5,08 mm |
| Dimensiones del cuerpo | 12,8 × 6,5 × 5,8 mm, sin palanca ni terminales |
| Montaje | Dos orificios Ø2 mm separados 6,5 mm; tornillos M2 |
| Carga nominal | 5 A a 250 VAC, carga resistiva y condiciones de ensayo Omron |
| Fuerza de accionamiento | 0,78 N máximo |
| Protección | IEC IP40 |
| Temperatura ambiente | −40 a +85 °C, sin hielo ni condensación |
| Vida mecánica | 1.000.000 de operaciones mínimo, bajo condiciones del fabricante |
Selección eléctrica
Los 5 A a 250 VAC corresponden a una carga resistiva; no deben trasladarse directamente a motores, relés, solenoides, cargas capacitivas, corriente continua ni circuitos con corriente de arranque. En esos casos utiliza margen, protección y un elemento de conmutación adecuado.
Omron establece para D2F/D2F-5 una carga mínima aplicable de referencia de 100 mA a 5 VDC. Para señales lógicas de muy baja corriente, la familia D2F-01 con contactos de oro es técnicamente más apropiada; por ello, aunque este interruptor puede emplearse como final de carrera, la fiabilidad a microcorrientes debe validarse en la aplicación real.
Montaje y soldadura
- Utiliza tornillos M2 con arandela y un par de 0,08 a 0,1 N·m.
- No fuerces la palanca más allá del recorrido útil ni la acciones desde un ángulo que produzca esfuerzo lateral.
- Para soldadura manual de los terminales PCB, Omron indica hasta 350 °C durante un máximo de 3 segundos.
- No apliques fuerza a los terminales durante al menos un minuto después de soldar y evita que flux o estaño entren en la carcasa.
Uso como final de carrera
Puede cablearse mediante COM+NC o COM+NO. Cuando la controladora lo permite, COM+NC suele ser preferible por inmunidad al ruido y porque una apertura de cable produce un cambio de estado detectable. Configura Marlin con el estado de disparo correcto y prueba con M119; en Klipper utiliza el GPIO real, pull-up e inversión necesarios y verifica con QUERY_ENDSTOPS; en RepRapFirmware 3 configura el interruptor con M574 ... S1.
Antes de considerarlo recambio, compara el plano, los orificios, el paso de terminales, la posición de la palanca y las condiciones eléctricas. Puedes consultar la ficha técnica oficial Omron D2F.
Contenido
Una unidad Omron D2F-5L. No incluye cable, soporte ni tornillería.
