- Stock: 331
- Modelo: interruptor3pines

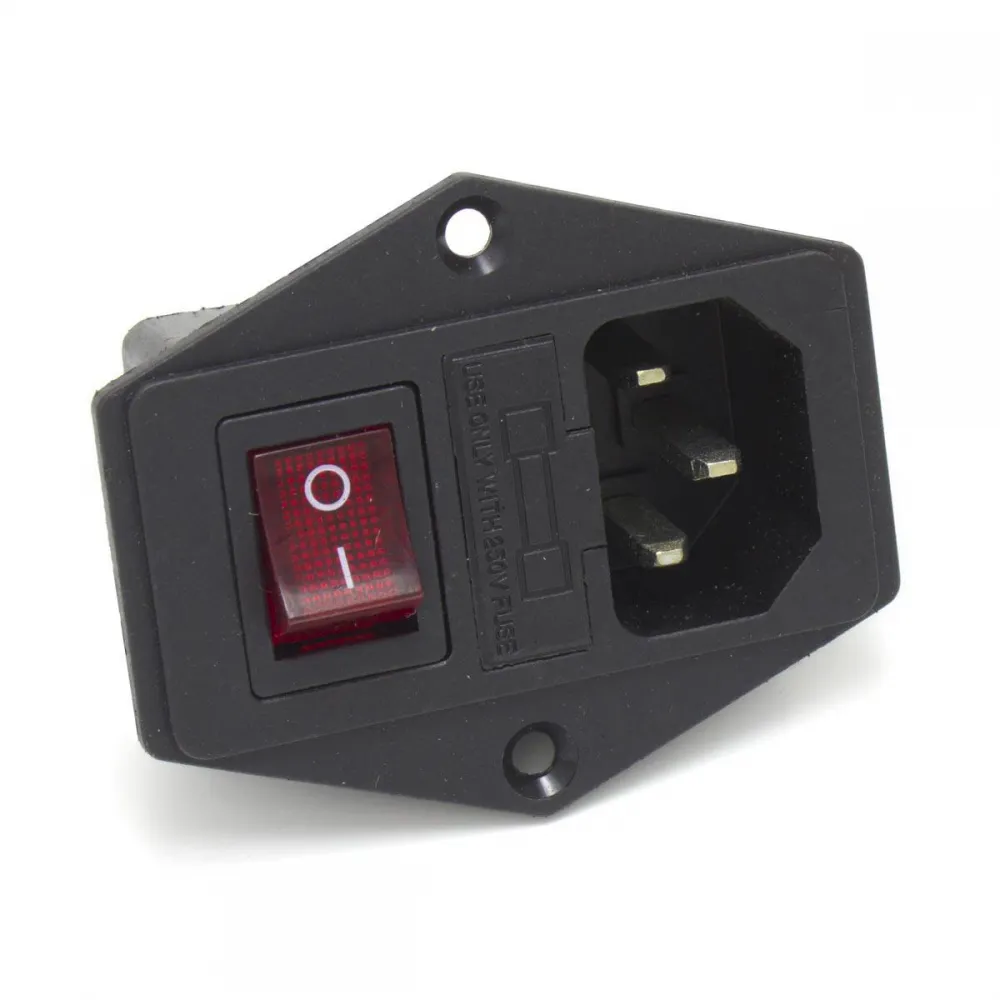

Módulo compacto de entrada de red para montaje en panel que reúne en una sola pieza una entrada IEC C14, un interruptor basculante luminoso O/I y un portafusible extraíble. Facilita una instalación ordenada en fuentes de alimentación, impresoras 3D, máquinas CNC y otros equipos, siempre que se dimensione y cablee correctamente para la aplicación.
Características principales
- Entrada de aparato IEC 60320 C14, compatible con cables terminados en conector hembra C13.
- Interruptor basculante luminoso con posiciones O/I.
- Portafusible extraíble integrado; el frontal indica el uso de fusibles para 250 V.
- Brida frontal con dos orificios para fijación al panel.
- Conexión trasera mediante lengüetas rápidas; el catálogo las identifica como serie .187 / 4,8 mm.
- Límite nominal de catálogo: hasta 10 A a 250 V AC, sin superar nunca la capacidad del componente menos dimensionado de la instalación.
Diferencia entre C14 y C13
La pieza instalada en el equipo es una entrada macho C14. El conector hembra que normalmente incorpora el cable de alimentación es C13. Son las dos mitades complementarias del acoplador, pero no deben confundirse al elegir el cable o describir el montaje.
Conexión y seguridad eléctrica
Como criterio general, la fase debe pasar por el fusible y el interruptor antes de llegar al borne L de la fuente de alimentación. El neutro se conecta al borne N. La protección de tierra PE debe ir directamente desde la entrada al chasis metálico y al borne PE de la fuente: nunca debe interrumpirse ni protegerse mediante fusible.
Utiliza terminales aislados de la medida y sección adecuadas, una crimpadora correcta y alivio de tensión para el cable. Todas las partes conectadas a red deben quedar protegidas contra contactos accidentales dentro de una envolvente apropiada. La instalación debe realizarla una persona cualificada y cumplir la normativa eléctrica aplicable.
Elección del fusible
El fusible no se elige automáticamente por el límite de 10 A del módulo. Debe ser para 250 V AC, tener el formato físico correcto y proteger el cableado y el equipo de acuerdo con el consumo, la corriente de arranque y las instrucciones del fabricante de la fuente. Antes de la puesta en servicio, abre el portafusible y comprueba su presencia, medida, tipo y valor.
Terminales compatibles
El catálogo identifica las lengüetas como .187 / 4,8 mm. Puede utilizarse un terminal hembra Faston FDD2-187 de 4,8 mm cuando coincidan también el espesor de la lengüeta, la sección del cable y la retención mecánica. Verifica estos tres puntos sobre la unidad antes del montaje definitivo.
Compatibilidad e instalación mecánica
Es una solución genérica para equipos con entrada de red extraíble y espacio para montaje en panel. Antes de mecanizar la caja, mide la unidad recibida y comprueba el recorte, la separación de los tornillos, la profundidad interior, el acceso al portafusible y la holgura necesaria para terminales y cables. La instalación de este módulo por sí sola no convierte un equipo en conforme con una norma de seguridad.
Contenido
Un módulo de entrada IEC C14 con interruptor y portafusible. Cable de red, terminales, cableado y tornillería no incluidos. Comprueba el portafusible antes de usarlo, ya que no se garantiza la inclusión ni el valor de un fusible.
