- Stock: En Stock
- Modelo: Eje-Y-3DSteel-V2

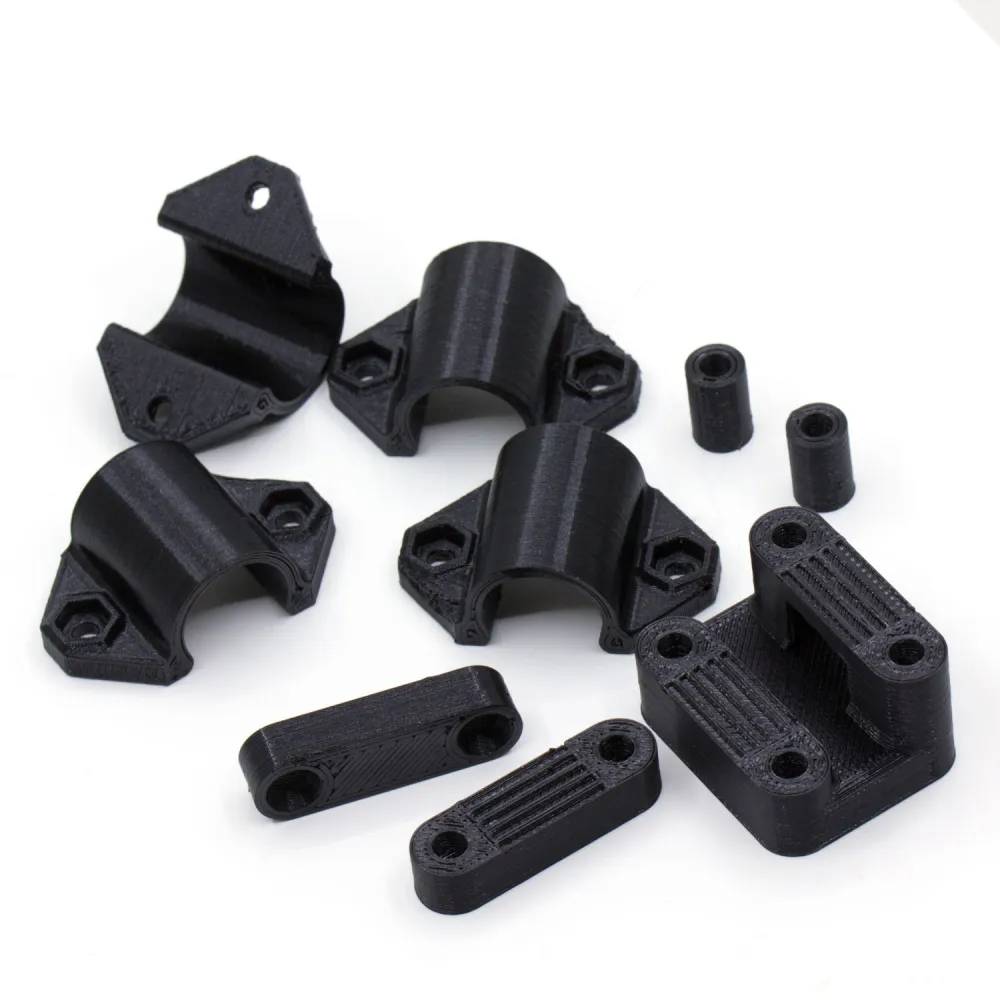

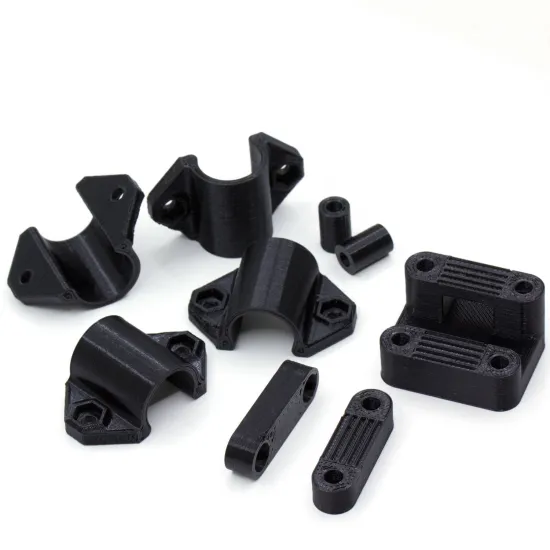

Juego de piezas impresas en PETG para reparar o montar el eje Y de la HTA3D 3DSteel V2. Incluye los soportes de los rodamientos lineales, los espaciadores del montaje de motor y el anclaje de la correa utilizados por el diseño original.
Es un subconjunto mecánico específico para la 3DSteel V2, no un kit universal para cualquier P3Steel o Prusa i3 Steel. Antes de pedirlo para una máquina modificada, compara la revisión del marco, el carro Y, los taladros, la posición de los motores y la trayectoria de la correa.
Contenido del juego
- 1 soporte para fijar la correa al carro del eje Y.
- 4 soportes para rodamientos lineales LM8UU.
- 4 espaciadores para el montaje de los motores: 2 cilíndricos y 2 alargados.
Las fotografías muestran el juego en color negro. El color no figura como una opción seleccionable y puede variar; si resulta importante para tu montaje, consúltanos antes de realizar el pedido.
Compatibilidad
Estas piezas están diseñadas para el eje Y de la impresora HTA3D 3DSteel V2 en su configuración original. También forman parte del conjunto completo de piezas impresas para 3DSteel V2.
Los cuatro soportes están preparados para los rodamientos lineales LM8UU utilizados en el carro Y del diseño. La compatibilidad exige conservar la disposición de cuatro rodamientos, las varillas de 8 mm, la separación de taladros y el carro correspondientes a la 3DSteel V2.
- 3DSteel V2 original: compatibilidad directa prevista.
- 3DSteel V1: no asumir sustitución directa; comparar todas las piezas y fijaciones.
- P3Steel, Prusa i3 Steel y variantes de terceros: compatibilidad no garantizada.
- Máquinas modificadas: comprobar carro, diámetro y posición de varillas, distancia entre taladros, altura de polea y línea de correa.
Que un motor tenga formato NEMA 17 o que un rodamiento deslice sobre una varilla de 8 mm no garantiza por sí solo que los espaciadores o soportes encajen en otra máquina.
Opción de tornillería
Al seleccionar “Incluir tornillería: Sí”, el subconjunto incorpora:
| Elemento | Cantidad |
|---|---|
| Tornillo M3 × 8 | 2 |
| Tornillo M3 × 12 | 12 |
| Tornillo M3 × 25 | 2 |
| Arandela de bloqueo M3 | 4 |
| Tuerca autoblocante M3 | 12 |
| Tornillo M4 × 20 | 2 |
| Tornillo M4 × 25 | 3 |
| Arandela M4 | 2 |
| Tuerca autoblocante M4 | 1 |
Esta opción contiene la fijación necesaria para las piezas del eje Y. No equivale al kit completo de tornillería para 3DSteel V1/V2, destinado al montaje del conjunto de la impresora.
Montaje y alineación
- Apaga y desconecta completamente la impresora antes de desmontar el carro o la cama.
- Compara cada pieza nueva con la retirada y conserva su orientación como referencia.
- Presenta los cuatro LM8UU en sus soportes sin forzarlos ni deformar su camisa exterior.
- Fija los soportes al carro sin realizar todavía el apriete definitivo.
- Introduce las dos varillas Y limpias y comprueba que quedan paralelas y coplanares. Aprieta los soportes poco a poco y de forma cruzada.
- Instala los espaciadores del motor en las posiciones y orientación del diseño original.
- Fija la correa y alinéala con la polea del motor y la polea de retorno, evitando torsión o roce lateral.
- Desplaza manualmente el carro por todo su recorrido. Debe moverse sin puntos duros ni interferencias con tornillos, marco o cableado.
- Tensa la correa solo lo necesario para eliminar holgura y realiza una primera prueba a baja velocidad.
Cuidados de las piezas impresas
- No aprietes en exceso: el PETG puede deformarse o agrietarse alrededor de los alojamientos y las tuercas cautivas.
- Revisa periódicamente holguras, grietas, separación de capas y desplazamiento de la correa.
- Sustituye cualquier soporte de rodamiento o anclaje de correa dañado; no lo mantengas en servicio mediante una reparación improvisada.
- Mantén las piezas alejadas de fuentes térmicas no previstas por el diseño.
Preparación del pedido
Es un producto preparado según la configuración elegida. La ficha vigente indica un tiempo de manipulación aproximado de 24 a 72 horas antes del envío.
