- Stock: 33
- Modelo: 36HS1718
Motor paso a paso bipolar NEMA 14 36HS1718, de formato redondo y compacto tipo pancake, con piñón recto de 10 dientes integrado. Está destinado a extrusores reductores cuyo engranaje, anclaje y configuración eléctrica correspondan con esta referencia.
El piñón forma parte del eje del motor y transmite el movimiento a la rueda conducida del extrusor. No es una polea GT2 ni una rueda moleteada que empuje directamente el filamento.

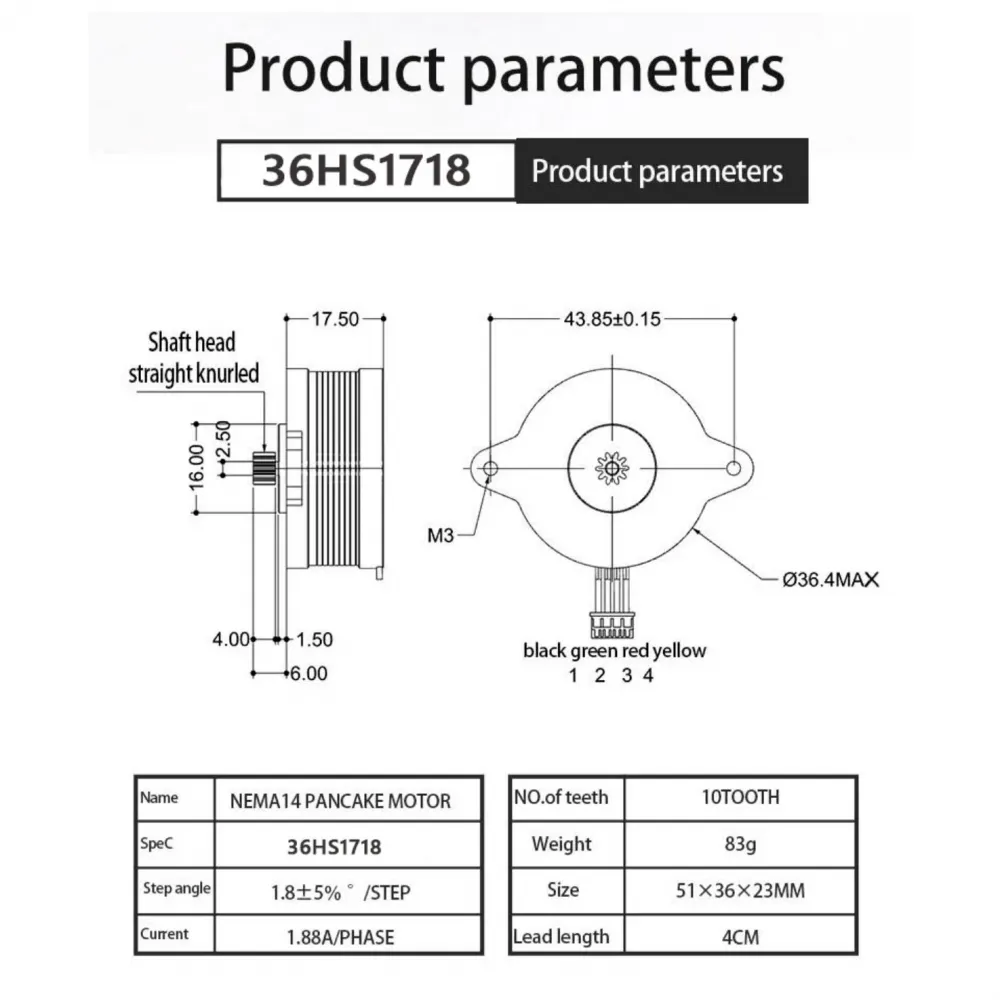

Especificaciones
| Característica | Valor |
|---|---|
| Marca y referencia | HTA3D 36HS1718 |
| Tipo | Motor paso a paso bipolar de 2 fases y 4 conductores |
| Formato | NEMA 14 redondo, tipo pancake |
| Ángulo de paso | 1,8° ± 5 % por paso; 200 pasos completos por vuelta nominales |
| Corriente nominal | 1,88 A por fase |
| Piñón | 10 dientes rectos, integrado en el eje |
| Cuerpo | Ø36,4 mm máximo; 17,5 mm de longitud axial indicada |
| Montaje | 2 orificios roscados M3 a 43,85 ± 0,15 mm entre centros |
| Tamaño exterior aproximado | 51 × 36 × 23 mm |
| Peso | 83 g |
| Cableado mostrado | 4 conductores; posiciones 1 a 4: negro, verde, rojo y amarillo |
| Cables incluidos | Salida del motor de aproximadamente 4 cm y alargador de aproximadamente 70 cm |
Comprueba el extrusor antes de sustituir el motor
Que otro motor sea NEMA 14 o tenga 10 dientes no garantiza que sea intercambiable. Antes del montaje deben coincidir:
- El perfil, módulo o paso, anchura y posición axial del piñón.
- La rueda conducida, la distancia entre ejes y la relación de reducción del extrusor.
- Los dos anclajes M3 a 43,85 mm y el espacio para un cuerpo redondo de Ø36,4 mm.
- La corriente que admite el driver y la refrigeración disponible.
- Las parejas de bobina, el orden de pines y el conector.
Este modelo tampoco es un sustituto directo de un NEMA 17. El tamaño de montaje, el cuerpo, el eje, el par disponible y las características eléctricas son diferentes.
Configuración del extrusor
No existe un valor universal de pasos por milímetro o de rotation_distance para este motor. El resultado depende de la relación de reducción, el diámetro efectivo de la rueda que impulsa el filamento, los micropasos y la mecánica del extrusor.
- Marlin: mide la extrusión real, corrige el valor con
M92 E...y utilizaM500únicamente si corresponde guardar la configuración en EEPROM. - Klipper: utiliza 200 pasos completos por vuelta para el motor de 1,8° y calibra
rotation_distancesobre el extrusor ya montado. - RepRapFirmware: configura los micropasos reales y ajusta
M92 E...enconfig.gdespués de medir la extrusión.
1,88 A/fase es la corriente nominal del motor, no un ajuste universal que deba copiarse al driver. Los controladores pueden expresar la corriente como RMS o pico y tienen límites térmicos distintos. Parte de un valor conservador, comprueba el par y vigila la temperatura del motor y del controlador.
Montaje y primera prueba
- Apaga y desconecta completamente la máquina antes de manipular el motor.
- Identifica con un multímetro las dos parejas de bobina y compara el pinout con el de la placa. No confíes únicamente en los colores o en la forma del conector.
- Comprueba el engrane a mano: el piñón debe girar sin puntos duros, holgura excesiva ni presión lateral sobre el eje.
- Configura una corriente, velocidad y aceleración conservadoras para la primera prueba.
- Haz una extrusión corta, verifica el sentido y calibra la cantidad extruida antes de imprimir.
- Revisa la temperatura tras una prueba progresiva y detén la máquina si hay pérdidas de pasos, ruido anómalo o atasco.
No conectes ni desconectes el motor con el driver alimentado: los picos generados por las bobinas pueden dañar el controlador.
Accesorio relacionado
El disipador de aluminio para motor NEMA 14 es un posible complemento únicamente si su superficie de contacto, fijación y espacio libre encajan en este cuerpo redondo y en el extrusor utilizado.
Contenido
- 1 motor paso a paso HTA3D NEMA 14 36HS1718 con piñón integrado de 10 dientes.
- 1 cable alargador de aproximadamente 70 cm.
