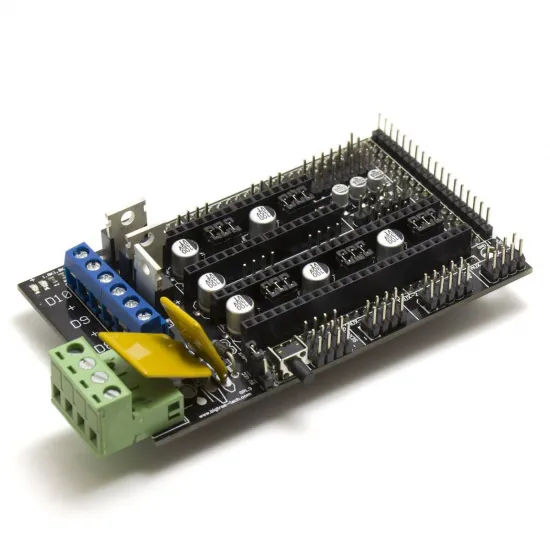

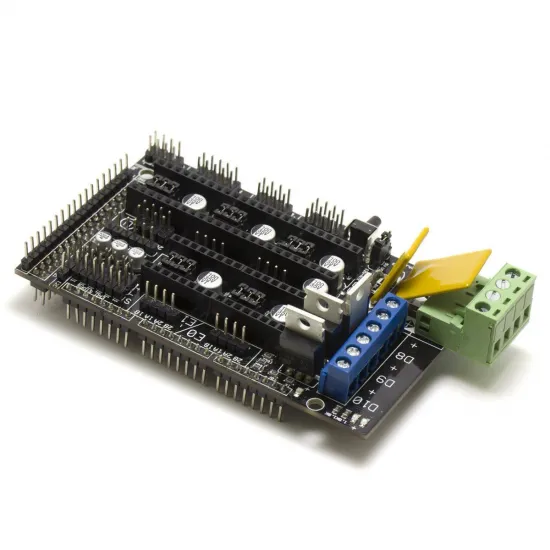

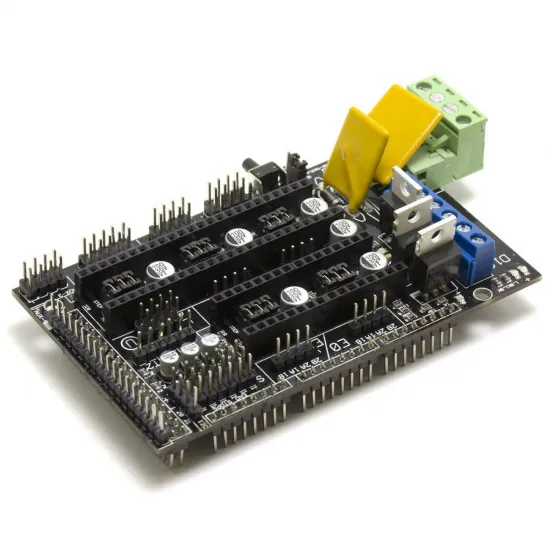

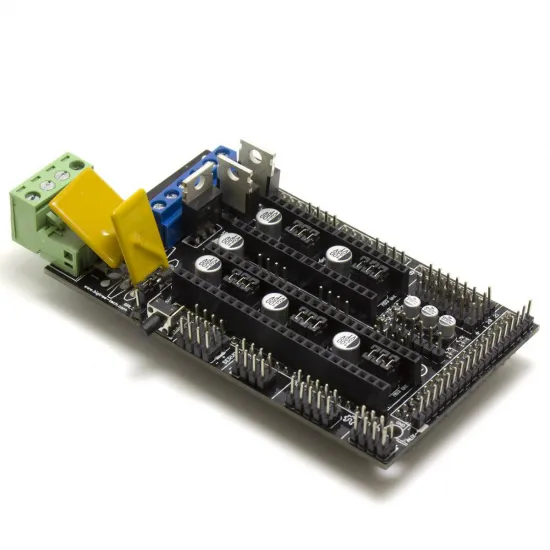

RAMPS 1.4 para Arduino Mega 2560 – Controladora modular RepRap

RAMPS 1.4, abreviatura de RepRap Arduino Mega Pololu Shield, es una placa de expansión para construir controladoras modulares basadas en Arduino Mega 2560. Reúne las conexiones necesarias para motores paso a paso, finales de carrera, termistores, hotend, cama caliente, ventiladores, servos y otros componentes habituales en impresoras 3D RepRap y proyectos CNC.

Su arquitectura permite instalar por separado el microcontrolador y los drivers de motor. Esto facilita sustituir componentes, configurar el número de ejes y adaptar el firmware al proyecto.

Características principales

• Modelo: RAMPS 1.4.
• Diseñada para instalarse sobre una placa Arduino Mega 2560 compatible.
• Cinco zócalos para drivers de motor en formato Pololu: X, Y, Z, E0 y E1.
• Seis conectores para motores: uno para X, uno para Y, dos conectados en paralelo para Z y dos para extrusores.
• Tres salidas de potencia mediante MOSFET, identificadas como D8, D9 y D10.
• Tres entradas analógicas para sensores de temperatura: T0, T1 y T2.
• Seis conectores para finales de carrera: mínimo y máximo de X, Y y Z.
• Conectores auxiliares para servos, I2C, SPI y otras ampliaciones.
• Dos fusibles rearmables correspondientes a las ramas de potencia del diseño RAMPS 1.4.
• Dimensiones nominales: 101,5 × 60,5 mm.
• Jumpers de configuración incluidos.

Las dimensiones y características indicadas corresponden al formato RAMPS 1.4. Al tratarse de una placa genérica, algunos componentes, conectores y capacidades eléctricas pueden variar entre lotes y fabricantes.

Componentes necesarios

La RAMPS 1.4 no funciona de manera independiente. Debe instalarse sobre una placa Mega 2560 compatible y equiparse con los drivers adecuados para los motores.

Sus zócalos admiten controladores en formato Pololu como el A4988 o el DRV8825. Antes de instalarlos deben comprobarse la orientación, el pinout, la tensión de trabajo, la configuración de los jumpers y el ajuste de corriente.

Determinados drivers TMC en modo Step/Dir también pueden utilizar este formato, pero su compatibilidad depende de la versión. Las funciones UART o SPI pueden requerir modificaciones, cableado adicional y una configuración específica del firmware.

Salidas y sensores

Las salidas D8, D9 y D10 pueden asignarse desde el firmware. En una configuración RepRap habitual, D8 controla la cama caliente, D9 un ventilador y D10 el cartucho calefactor del hotend, pero esta distribución puede cambiar según la variante RAMPS seleccionada en Marlin.

Las entradas T0, T1 y T2 están preparadas para sensores resistivos compatibles con la electrónica y el firmware, como el termistor NTC 100K 3950. Es necesario seleccionar en el firmware la tabla correspondiente al sensor instalado.

Un termopar, PT100 o PT1000 no debe conectarse directamente como si fuera un termistor convencional. Algunos de estos sensores requieren una entrada o un módulo de acondicionamiento específico.

Compatibilidad con impresoras y máquinas

Es adecuada para impresoras 3D RepRap y diseños abiertos basados en Arduino Mega, incluyendo muchas Prusa i3 de construcción propia, Prusa Mendel, MendelMax y otras máquinas cartesianas personalizadas. También puede utilizarse en pequeños plotters o proyectos CNC cuando el número de ejes, las entradas y las salidas sean suficientes.

La compatibilidad con una máquina concreta depende de su revisión electrónica. Solo debe utilizarse como recambio directo cuando la máquina ya monte una RAMPS 1.4 o una configuración equivalente con Arduino Mega, drivers extraíbles y el mismo cableado.

No es un recambio directo para impresoras modernas como Original Prusa MK4, Bambu Lab, Creality Ender-3 o CR-10 equipadas con sus placas originales. Estas máquinas utilizan controladoras, conectores y asignaciones de pines diferentes. Adaptarlas a RAMPS requeriría modificar el cableado, configurar o compilar el firmware y verificar todos los componentes eléctricos.

Firmware

Puede utilizarse con firmware compatible con Arduino Mega y RAMPS, como Marlin. El firmware debe configurarse y compilarse para la variante correcta de RAMPS, los drivers instalados, los termistores, las dimensiones de la máquina, los finales de carrera y la distribución de las salidas.

Seleccionar una variante incorrecta puede activar un calentador o ventilador distinto del esperado. Antes de conectar las cargas de potencia, comprueba con el esquema y la configuración del firmware qué función corresponde a D8, D9 y D10.

Pantallas y ampliaciones

Puede combinarse con una pantalla LCD 2004 Smart Controller o una pantalla gráfica 12864, siempre que se disponga del adaptador y de los cables adecuados para RAMPS y que el firmware esté configurado para la pantalla elegida.

Alimentación y cargas de potencia

El diseño RAMPS 1.4 está pensado principalmente para sistemas de 12 V. No debe conectarse directamente a 24 V salvo que se hayan comprobado y realizado las modificaciones necesarias en la RAMPS, el Arduino Mega, los drivers y todos los periféricos.

Los fusibles nominales y los MOSFET integrados no garantizan que cualquier cama caliente pueda conectarse directamente. La corriente admisible depende de los componentes instalados, la calidad de la placa, los terminales, el cableado, la ventilación y el consumo real de la carga.

Para camas calientes de consumo elevado es recomendable descargar la corriente de la placa mediante un módulo MOSFET externo para cama caliente, correctamente dimensionado e instalado. También debe utilizarse una fuente de alimentación con tensión y potencia adecuadas para el conjunto.

Precauciones de montaje

• Desconecta completamente la alimentación antes de instalar drivers, modificar jumpers o conectar motores.
• Comprueba cuidadosamente la polaridad de la entrada de alimentación.
• Verifica la orientación de cada driver antes de insertarlo; una orientación incorrecta puede destruir el driver y la placa.
• Configura los jumpers de micropasos antes de montar los drivers.
• Ajusta el límite de corriente de cada driver según el motor y la refrigeración disponible.
• No conectes ni desconectes motores mientras la placa esté alimentada.
• Comprueba el pinout de los finales de carrera; no asumas que todos los módulos utilizan el mismo orden de señal, tierra y 5 V.
• Utiliza cableado de sección adecuada y terminales correctamente montados para las conexiones de potencia.
• Durante las primeras pruebas, supervisa la temperatura de los conectores, fusibles y MOSFET.
• Activa y prueba la protección térmica del firmware antes de utilizar calentadores sin supervisión.

Contenido del paquete

• 1 placa RAMPS 1.4.
• Jumpers para la configuración de micropasos.

Arduino Mega, drivers, disipadores, pantalla, cables, fuente de alimentación y módulos MOSFET externos no incluidos.
