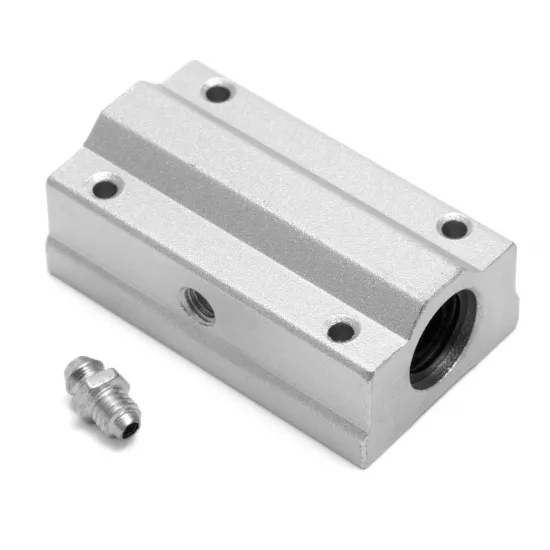

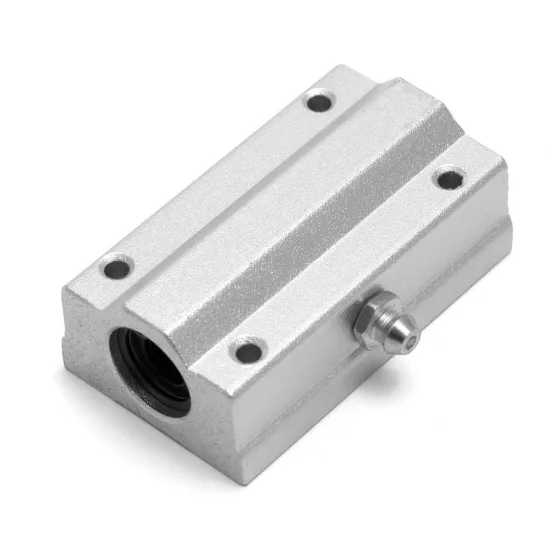

Rodamiento lineal largo SC8LUU con soporte de aluminio para eje de 8 mm

El SC8LUU es una unidad de movimiento lineal formada por un rodamiento largo para eje de 8 mm integrado en un soporte de aluminio. El bloque facilita su montaje sobre carros, plataformas y estructuras de impresoras 3D, máquinas CNC, grabadoras láser, plotters y otros mecanismos de desplazamiento lineal.

Su formato largo ofrece una mayor longitud de guiado que el SC8UU de formato corto. Esto puede ayudar a repartir mejor los esfuerzos y limitar el cabeceo del carro, siempre que los ejes estén correctamente alineados.

Medidas nominales del SC8LUU

• Diámetro nominal del eje: 8 mm.
• Longitud total del soporte: 58 mm.
• Anchura del soporte: 34 mm.
• Altura total: 22 mm.
• Altura del centro del eje: 11 mm.
• Separación transversal entre fijaciones: 24 mm.
• Separación longitudinal entre fijaciones: 42 mm.
• Número de puntos de fijación: 4.
• Rosca nominal de fijación: M4.

Estas dimensiones corresponden al estándar comercial habitual de la familia SC8LUU, pero pueden existir pequeñas variaciones entre fabricantes o lotes. Si el soporte se va a montar sobre una placa mecanizada sin posibilidad de ajuste, recomendamos medir la unidad recibida antes de realizar los taladros definitivos.

Compatibilidad y montaje

Está diseñado para trabajar con ejes lisos de 8 mm de diámetro nominal, como la varilla lisa calibrada de 8 mm cortada a medida. No debe utilizarse sobre varillas roscadas, barras sin calibrar o superficies dañadas, ya que pueden producir holguras, bloqueos o desgaste prematuro.

La compatibilidad con una impresora 3D o máquina CNC concreta depende del diámetro de sus ejes, la altura del centro, la distancia entre fijaciones y el espacio disponible. Compartir un eje de 8 mm no garantiza por sí solo que el soporte pueda sustituir directamente a otro modelo.

• Montar los ejes paralelos y sin tensiones.
• Evitar apretar la estructura de forma que deforme o desalineé el bloque.
• Comprobar manualmente que el carro se desplaza con suavidad antes de accionar los motores.
• Mantener los ejes limpios y aplicar la lubricación apropiada para rodamientos lineales de bolas.

Formato largo o formato corto

El SC8LUU resulta apropiado cuando se busca una base de apoyo más larga. Sin embargo, no es dimensionalmente intercambiable con el SC8UU corto: cambia la longitud del soporte y la separación longitudinal de los tornillos.

Para proyectos que utilicen un alojamiento propio también está disponible el rodamiento lineal largo LM8LUU. Antes de elegirlo, deben comprobarse las dimensiones y el sistema de retención previsto en el diseño.

Contenido: 1 unidad SC8LUU con soporte de aluminio.
