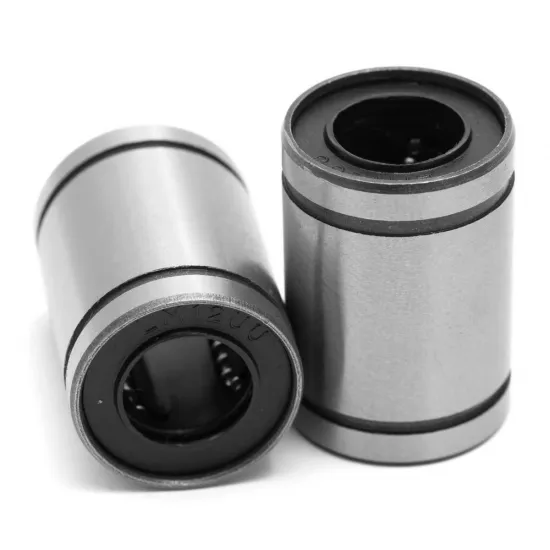

Rodamiento lineal LM12UU para eje liso de 12 mm – 12 × 21 × 30 mm

El LM12UU es un rodamiento lineal de bolas recirculantes diseñado para desplazarse sobre ejes lisos calibrados de 12 mm. Se utiliza en sistemas de movimiento lineal de impresoras 3D, máquinas CNC, grabadoras láser, plotters, equipos de automatización y proyectos mecánicos personalizados.

Su cuerpo cilíndrico permite integrarlo en soportes comerciales o alojamientos fabricados específicamente para el proyecto. A diferencia de una unidad SC12UU, este producto se suministra sin soporte exterior de aluminio.

Medidas nominales del LM12UU

• Diámetro interior nominal: 12 mm.
• Diámetro exterior nominal: 21 mm.
• Longitud nominal: 30 mm.
• Tipo: rodamiento lineal cilíndrico de bolas.
• Formato: LM12UU.

Estas medidas corresponden al estándar dimensional habitual de la referencia LM12UU. No obstante, al no estar identificado el fabricante concreto, las tolerancias, holguras internas y detalles secundarios pueden variar entre lotes. Si el ajuste del alojamiento es crítico, recomendamos medir la unidad recibida antes de mecanizarlo.

Compatibilidad con ejes y soportes

Está diseñado para trabajar con ejes lisos calibrados de 12 mm de diámetro nominal, como la varilla lisa calibrada de 12 mm cortada a medida.

No debe utilizarse sobre varillas roscadas, barras sin calibrar o ejes con óxido, golpes o daños superficiales. Una superficie inadecuada puede generar ruido, holguras, bloqueos o desgaste prematuro tanto en el rodamiento como en el eje.

La compatibilidad con un soporte debe comprobarse mediante sus tres medidas principales: diámetro interior de 12 mm, diámetro exterior de 21 mm y longitud de 30 mm. La coincidencia del diámetro del eje no garantiza que el rodamiento encaje en cualquier alojamiento.

Recomendaciones de montaje

• Instalarlo en un alojamiento cilíndrico correctamente alineado.
• Evitar deformar la camisa exterior mediante un ajuste o apriete excesivo.
• Prever un sistema de retención axial apropiado para impedir que el rodamiento se desplace dentro del alojamiento.
• Mantener el eje limpio y utilizar lubricación adecuada para rodamientos lineales de bolas.
• Comprobar manualmente la suavidad del movimiento antes de accionar los motores.
• Alinear cuidadosamente los ejes cuando se utilicen varios rodamientos en un mismo carro.

Una pequeña desalineación puede hacer que dos rodamientos que se desplazan correctamente por separado se bloqueen al quedar fijados en la misma estructura.

Alternativas de montaje

Si se necesita una unidad preparada para fijarse directamente a un carro, puede utilizarse el SC12UU con soporte de aluminio, que integra un rodamiento para eje de 12 mm dentro de un bloque mecanizado.

Para obtener una mayor longitud de guiado está disponible el rodamiento lineal largo LM12LUU. La versión larga no es dimensionalmente intercambiable con el LM12UU de 30 mm y requiere un alojamiento diferente.

Como alternativa de deslizamiento en polímero puede considerarse el Igus DryLin RJ4JP-01-12. Comparte la envolvente nominal del LM12UU, pero su funcionamiento es diferente: trabaja por deslizamiento, sin bolas, y sus requisitos de ajuste, holgura y alineación no son necesariamente los mismos.

Contenido: 1 rodamiento lineal LM12UU.
