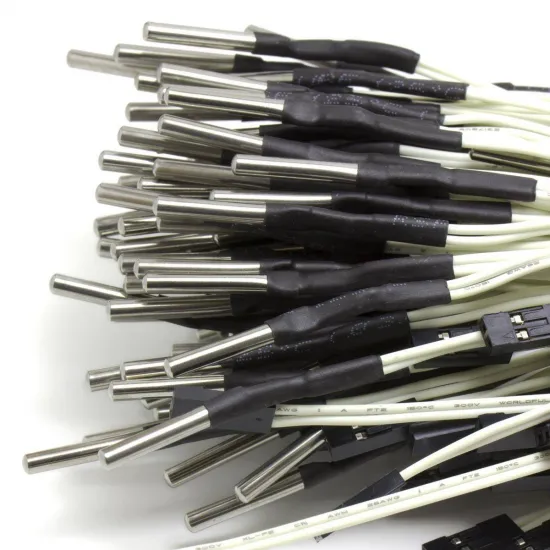

Termistor NTC 100K Beta 3950 encapsulado de 3 mm con cable de 1 m y conector Dupont

Termistor NTC 100K Beta 3950 para hotends, protegido mediante una cápsula cilíndrica de acero inoxidable 304 de 3 mm. El encapsulado ofrece un montaje más robusto que un termistor de perla expuesto y permite instalarlo en bloques calefactores preparados para sensores de este diámetro.

Características

• Tipo: termistor NTC 100K Beta 3950.
• Encapsulado cilíndrico de acero inoxidable 304.
• Diámetro nominal de la cápsula: 3 mm.
• Longitud del cable: 1 m.
• Conector: Dupont de 2 pines.
• Temperatura máxima declarada: 350 °C.
• Cantidad: 1 unidad.

Compatibilidad mecánica

Es compatible por diámetro con alojamientos para sensores encapsulados de 3 mm. Puede combinarse con el Bloque calefactor V6 para sensores encapsulados de 3 mm, M6 o con el Bloque calefactor V6 Brass para sensores encapsulados de 3 mm, M6, comprobando también la profundidad del alojamiento y el sistema de sujeción.

La compatibilidad mecánica no garantiza la compatibilidad eléctrica. La placa y el firmware deben admitir un termistor NTC 100K Beta 3950.

Configuración del firmware

• Marlin 2.1.x: tipo 11 con una entrada de 4,7 kΩ, o tipo 1000 introduciendo los valores reales. Es necesario compilar e instalar Marlin.
• Klipper: sensor_type: Generic 3950, con el pin y el pull-up correspondientes a la placa.
• RepRapFirmware 3: sensor definido mediante M308 como termistor T100000 B3950.

La tabla 1 de Marlin no es la opción recomendada para este Beta 3950, ya que utiliza una curva diferente. Una lectura correcta a temperatura ambiente no confirma que la desviación sea aceptable a temperaturas de hotend.

Límite térmico e instalación

Los 350 °C son el máximo declarado para el producto, pero el límite seguro de la instalación depende también del cable, conector, aislamiento, bloque calefactor y configuración del firmware. Después del montaje, comprueba la lectura en frío y durante un calentamiento progresivo antes de trabajar a temperaturas elevadas.
