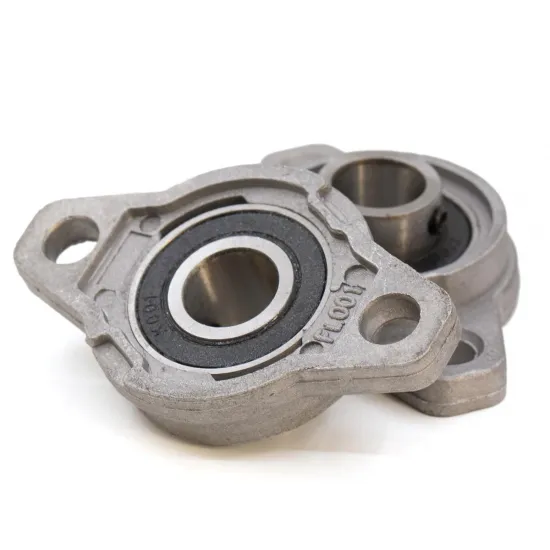

Soporte de brida KFL001 de aleación de cinc con rodamiento para eje de 12 mm

Descripción

El KFL001 es una unidad de rodamiento con alojamiento de brida ovalada para ejes de 12 mm. Su cuerpo de aleación de cinc permite fijar el conjunto mediante dos tornillos sobre una placa, bastidor o lateral de máquina.

El rodamiento se asegura al eje mediante tornillos prisioneros. El inserto admite una pequeña corrección de orientación dentro del alojamiento para facilitar la alineación, pero no está diseñado para compensar una estructura deformada o soportes instalados fuera de posición.

Características principales

• Modelo nominal: KFL001.
• Diámetro interior: 12 mm.
• Alojamiento de brida ovalada con dos puntos de fijación.
• Cuerpo de aleación de cinc.
• Fijación al eje mediante tornillos prisioneros.
• Adecuado para soportar ejes giratorios.

Dimensiones nominales de referencia

• Longitud exterior de la brida: 63 mm.
• Altura exterior: 38 mm.
• Profundidad nominal del alojamiento: 11,5 mm.
• Distancia entre centros de montaje: 48 mm.
• Anchura nominal de las ranuras de montaje: 7 mm.
• Tornillería de montaje habitual: M6.

Compatibilidad

Compatible dimensionalmente con ejes de 12 mm. El diámetro interior no garantiza por sí solo una sustitución directa: también deben comprobarse la distancia entre fijaciones, la altura del eje, la profundidad del soporte y el espacio disponible.

Las medidas indicadas corresponden a la geometría nominal de la referencia KFL001. Las unidades genéricas pueden presentar pequeñas tolerancias o diferencias, por lo que conviene medir el soporte original cuando la intercambiabilidad deba ser exacta.

Este soporte permite el giro del eje y no sustituye a un rodamiento lineal. Puede combinarse con nuestra varilla lisa calibrada de 12 mm cuando sus características sean adecuadas para el mecanismo. Para ejes de 10 mm puede consultarse el soporte KFL000.

Recomendaciones de montaje

• Presentar los soportes y el eje antes de realizar el apriete definitivo.
• No forzar el eje para introducirlo a través de unidades desalineadas.
• Apretar las fijaciones de la brida y los tornillos prisioneros de forma progresiva.
• Comprobar manualmente que el eje gira sin puntos duros antes de poner el sistema en funcionamiento.

Contenido del paquete

• 1 × Soporte de brida KFL001 con rodamiento para eje de 12 mm.
