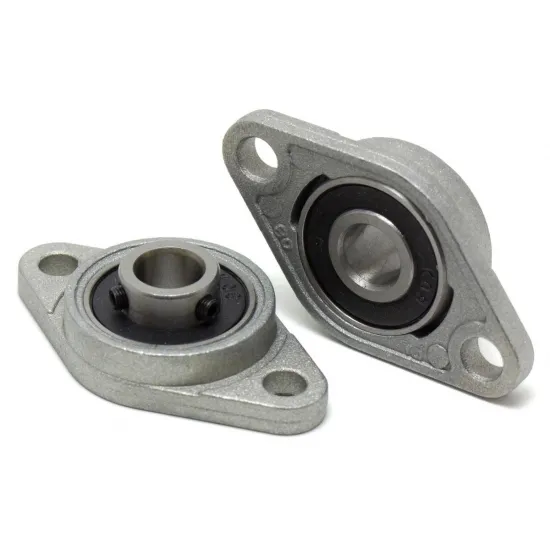

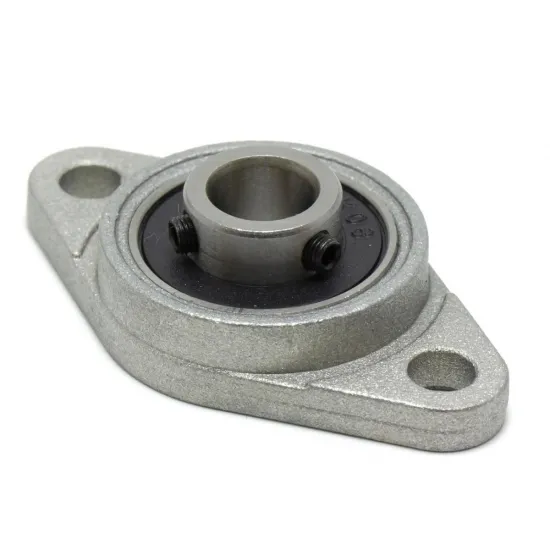

Soporte de brida KFL08 con rodamiento autoalineable para eje de 8 mm

Descripción

El KFL08 es un soporte compacto de brida ovalada con rodamiento para ejes de 8 mm. Sus dos puntos de fijación permiten montarlo sobre una placa, bastidor o lateral de máquina para sostener un eje giratorio.

El rodamiento se fija al eje mediante tornillos prisioneros y admite una pequeña corrección de orientación dentro del alojamiento. Esta característica facilita la alineación, pero no permite corregir una estructura deformada o un montaje con los soportes claramente desplazados.

Aplicaciones habituales

• Soporte frontal o lateral para ejes giratorios de 8 mm.
• Impresoras 3D, pequeñas máquinas CNC y grabadoras láser.
• Rodillos, transmisiones y mecanismos automatizados.
• Robótica y maquinaria de construcción propia.

Dimensiones nominales de referencia

• Diámetro interior del rodamiento: 8 mm.
• Longitud exterior de la brida: aproximadamente 48 mm.
• Altura exterior: aproximadamente 27 mm.
• Profundidad del conjunto: aproximadamente 12 mm.
• Distancia entre centros de montaje: aproximadamente 36-37 mm.
• Orificios de montaje: aproximadamente 4,8-5 mm, normalmente para tornillería M4.

En la referencia KFL08 pueden existir pequeñas diferencias dimensionales entre fabricantes. Si se utiliza como sustitución directa, conviene medir el soporte original y la separación real de los orificios.

Compatibilidad

Compatible dimensionalmente con ejes de 8 mm. El diámetro del eje no garantiza por sí solo una sustitución directa: también deben comprobarse la geometría de la brida, la distancia entre orificios, la profundidad disponible y las condiciones de trabajo.

Este soporte permite el giro del eje y no sustituye a un rodamiento lineal destinado a desplazarse longitudinalmente sobre una varilla.

Puede combinarse con nuestra varilla lisa calibrada de acero inoxidable de 8 mm cuando resulte adecuada para el mecanismo. Para un montaje sobre base horizontal está disponible el soporte de pedestal KP08.

Recomendaciones de montaje

• Alinear los soportes con el eje introducido antes de realizar el apriete final.
• No utilizar los tornillos de montaje para forzar la posición de un soporte desalineado.
• Apretar los prisioneros progresivamente y comprobar que el eje puede girar libremente.
• Verificar las cotas cuando se emplee como recambio de otra unidad KFL08.

Contenido del paquete

• 1 × Soporte de brida KFL08 con rodamiento para eje de 8 mm.
