BIGTREETECH ViViD, sistema de 4 filamentos para Klipper con secado activo y buffer

BIGTREETECH ViViD reúne cuatro bobinas de filamento de 1,75 mm en un sistema de alimentación para impresoras 3D con Klipper. Selecciona cada canal a través de un buffer y permite preparar trabajos multicolor o multimaterial con un solo cabezal, mientras su cámara con calefacción ayuda a secar y proteger el material. Los colores se imprimen por turnos: no extruye cuatro filamentos a la vez.

Es una solución para quien quiera integrar un sistema multimaterial abierto en una máquina que puede adaptar y configurar. El resultado depende del recorrido PTFE, el extrusor, los sensores, la gestión del corte y la purga, el host Klipper y el perfil del laminador. No es una sustitución directa de un portabobinas ni un accesorio plug-and-play para cualquier impresora.

Qué permite hacer

• Cuatro vías T0–T3: selección de bobinas para cambios de color o material a lo largo de la impresión, con una ruta común hacia el extrusor.
• Secado activo: cámara calefactada y respiraderos ajustables para expulsar humedad durante el secado o limitar su entrada cuando el sistema está apagado.
• Gestión del filamento: sensores del sistema, estado de cada canal y funciones de precarga, carga, descarga y sustitución configurables desde Klipper con el software MMS.
• Alimentación de reserva: posibilidad de pasar a otra ranura al agotarse una bobina, siempre que se haya configurado un material de sustitución adecuado y la purga necesaria.

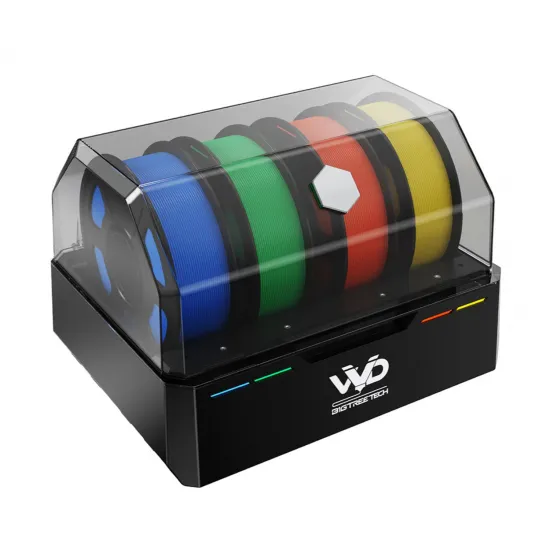

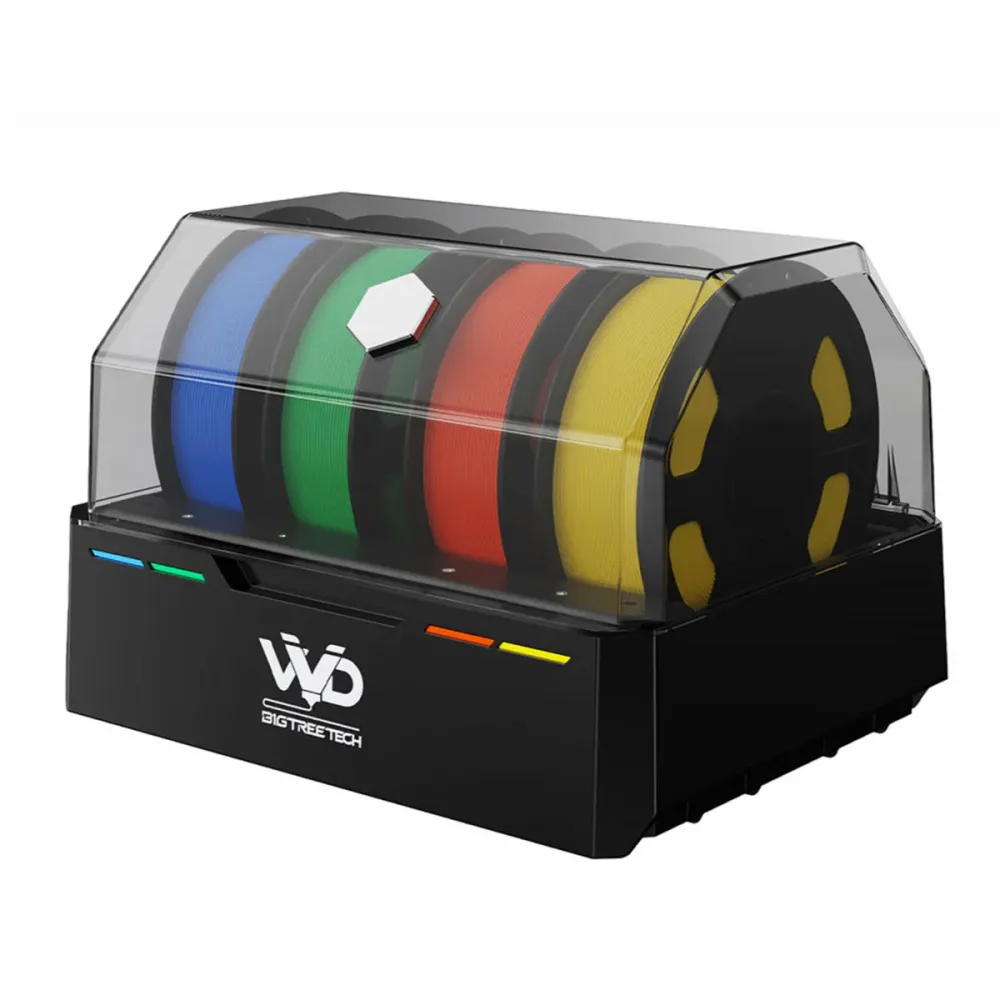

Las bobinas de la imagen sirven para mostrar el funcionamiento del equipo; el filamento no está incluido.

Antes de instalarlo en tu impresora

La guía oficial contempla impresoras con Klipper y el software BIGTREETECH MMS. ViViD se comunica por USB con el host y el buffer; la unidad principal dispone de alimentación de red mediante conector IEC C13. Antes de conectarla, comprueba la etiqueta de tensión de la unidad, la clavija suministrada y el estado de los cables. El USB no sustituye la alimentación de red.

Conecta las cuatro salidas del ViViD con las entradas correspondientes del buffer —T0 con T0, T1 con T1, T2 con T2 y T3 con T3— y lleva la salida del buffer al extrusor. El recorrido PTFE debe ser suave: el fabricante establece 60 mm de radio mínimo de curvatura y recomienda 100 mm o más. Asegura el clip del racor de salida para evitar que la tensión del filamento suelte el tubo.

Para posicionar el filamento con precisión, BIGTREETECH recomienda añadir un sensor de entrada unos 5–15 mm antes de los engranajes del extrusor. Sin él, MMS puede trabajar con la información del buffer, pero la detección de llegada puede ser menos consistente. El cortador de filamento en el cabezal, una zona de purga y un cepillo son elementos de integración que dependen de la máquina y del flujo elegido; no forman parte de la lista de accesorios incluida en este paquete.

Existe un soporte publicado por BIGTREETECH para la Voron 2.4, útil como punto de partida para su montaje. En una Voron 2.4, Trident, RatRig, HPRO u otra impresora con Klipper, debes comprobar el cabezal concreto, el espacio, la ubicación del buffer, el radio PTFE, las entradas de sensores, el mecanismo de corte y las coordenadas seguras de purga. Que exista un soporte para una máquina no garantiza que todas sus revisiones admitan la instalación sin cambios.

Configuración de Klipper y del laminador

1. Haz una copia de los archivos Klipper y de las macros de la impresora. Consulta la compatibilidad vigente del software MMS oficial de BIGTREETECH antes de ejecutar su instalador: puede añadir componentes y una integración opcional para KlipperScreen.
2. Identifica las dos MCU USB reales —ViViD y buffer— y activa únicamente los módulos que existan en tu montaje. Introduce el pin del sensor de entrada si lo has instalado. No copies pines ni posiciones de corte, purga o cepillo de otra impresora.
3. Con los cuatro trayectos preparados, ejecuta MMS_BOWDEN_CALIBRATION siguiendo la guía del fabricante. Comprueba luego sensores y selección con MMS STATUS; prueba carga y descarga antes de una impresión larga.
4. En Orca Slicer u otro laminador compatible, activa varios filamentos, asigna las herramientas T0–T3 y configura torre y volumen de purga. Si MMS ya ejecuta el conformado de la punta del filamento, desactiva el ramming duplicado del laminador. Evita combinar materiales con temperaturas de procesado muy diferentes sin validar la transición en el hotend.

El manual técnico oficial de ViViD reúne esquemas de conexión, secuencia de cambio y ajustes de MMS. Happy Hare es otra vía de integración citada por el fabricante, con instrucciones propias: no debe asumirse que su configuración sea intercambiable con MMS.

Secado de filamentos

El fabricante propone los siguientes valores orientativos en su guía de manejo. Comprueba siempre la temperatura admitida por el filamento y su bobina, y ajusta el tiempo a la humedad inicial y a los resultados reales. Secar dentro de una caja no garantiza por sí solo que todo el material haya alcanzado la humedad deseada.

Abre los respiraderos durante el calentamiento para evacuar la humedad; ciérralos cuando no haya calefacción si quieres reducir la reabsorción ambiental. Para un ciclo prolongado en reposo, revisa también el tiempo de espera de Klipper, sin desactivar las protecciones térmicas.

Dimensiones y contenido

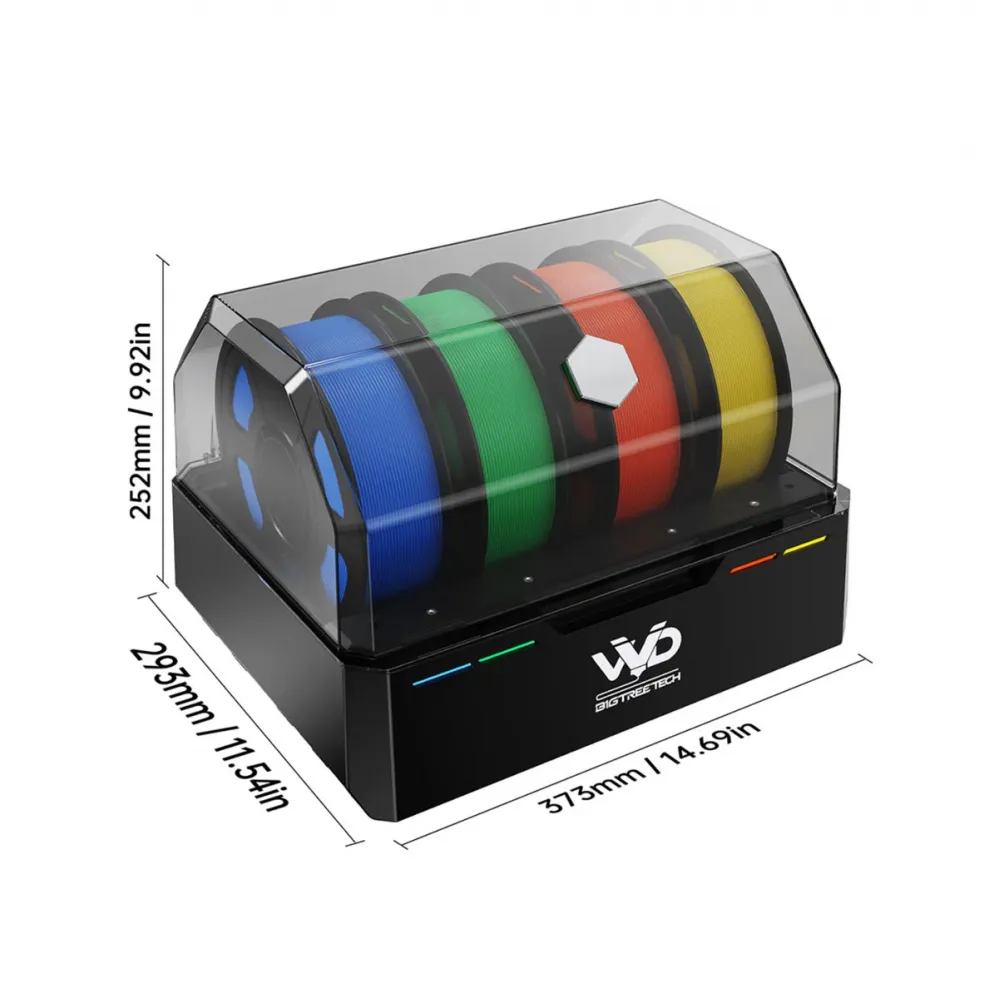

La imagen de cotas del producto indica 373 × 293 × 252 mm para la unidad cerrada. Reserva espacio adicional para abrir la tapa y para las curvas de los tubos.

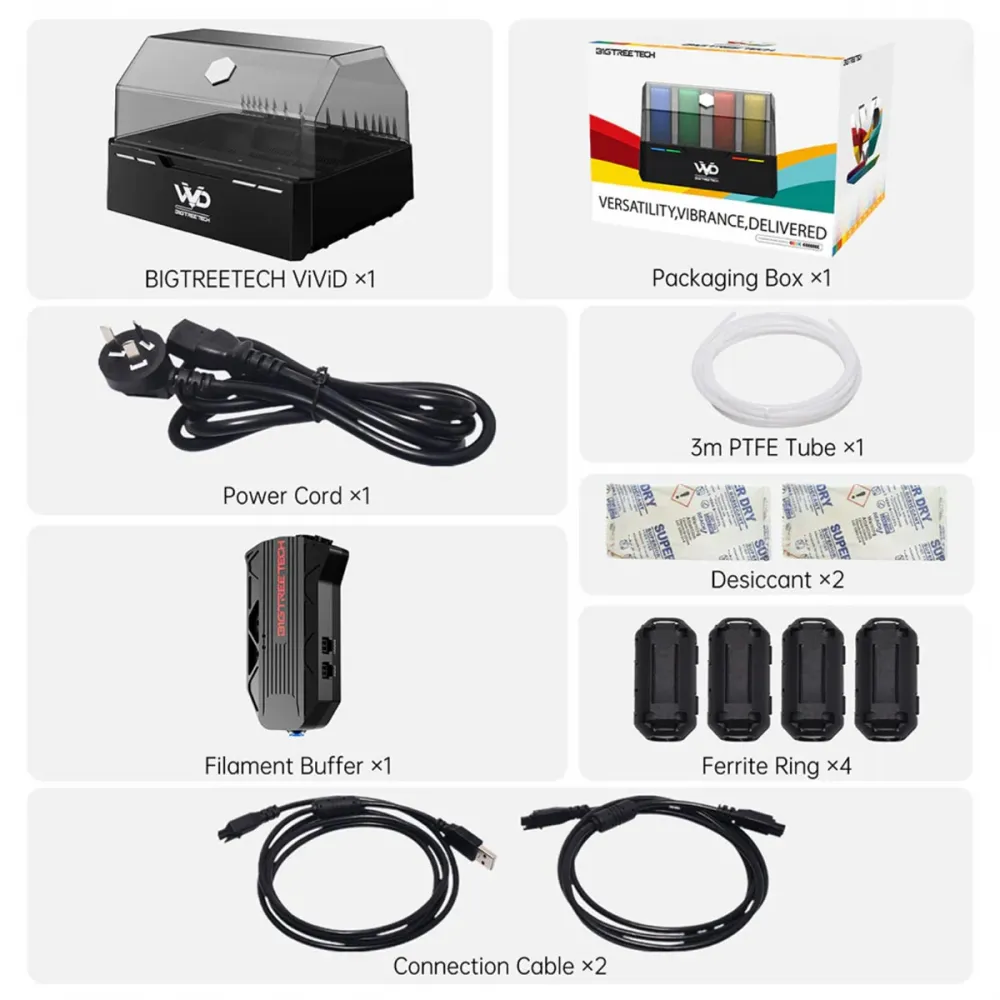

La fotografía del paquete identifica una unidad ViViD, un buffer de filamento, un cable de alimentación, 3 m de tubo PTFE, dos sobres de desecante, cuatro núcleos de ferrita y dos cables de conexión. El tipo de clavija y los pequeños accesorios pueden variar según la partida; confirma los requisitos eléctricos de tu instalación.

Es para ti si

• Usas Klipper y buscas integrar cuatro filamentos con control del cambio y secado en una impresora que puedes modificar.
• Puedes dedicar tiempo a instalar sensor, ajustar ruta PTFE, calibrar el buffer y probar cortador y purga si tu diseño los necesita.
• Quieres consultar y mantener una configuración abierta, con documentación y software publicados por BIGTREETECH.

No es para ti si

• Necesitas un sistema multicolor listo para usar sin adaptar cabezal, firmware ni laminador.
• Tu impresora no utiliza Klipper o no dispones de un host USB y espacio para el recorrido del filamento.
• Tu proyecto depende de leer automáticamente cualquier etiqueta RFID, de imprimir cuatro materiales a la vez o de sustituir bobinas sin configurar sensores, reserva y purga.
