BIQU Nebula - Extrusor directo 11,25:1 con doble engranaje, sensor de filamento y RGB

El BIQU Nebula es un extrusor directo compacto de 143 g que combina reducción planetaria 11,25:1, doble engranaje de arrastre, sensor de filamento, botón programable e iluminación RGB. Está pensado para cabezales ligeros de impresoras CoreXY y proyectos DIY que necesiten una alimentación precisa sin renunciar a funciones de carga y descarga asistidas.

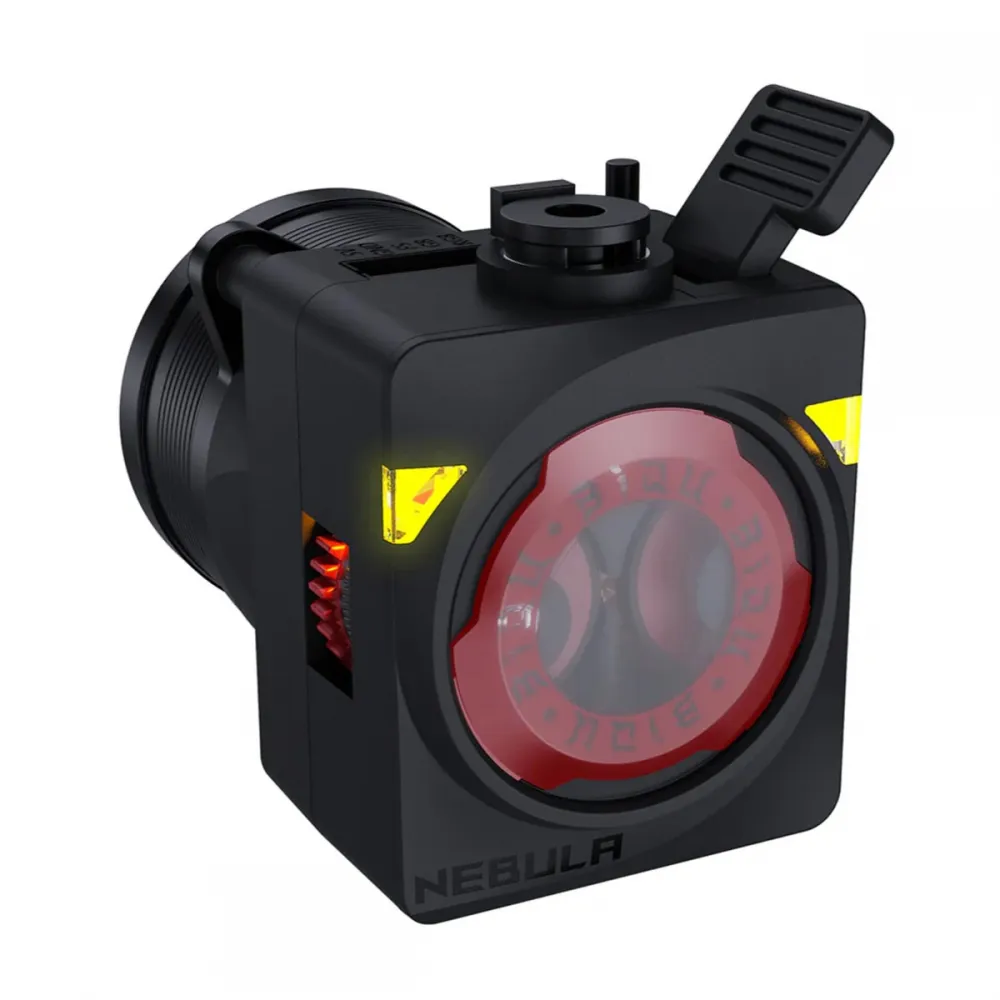

Su carcasa está moldeada en POM y la tapa frontal transparente se sujeta magnéticamente para facilitar la inspección y el mantenimiento. El ajuste lateral permite adaptar la presión de los engranajes al material; resulta útil tanto con filamentos rígidos como con flexibles, siempre que el recorrido, la temperatura y el perfil estén correctamente preparados.

Características técnicas

Sensor, botón e iluminación

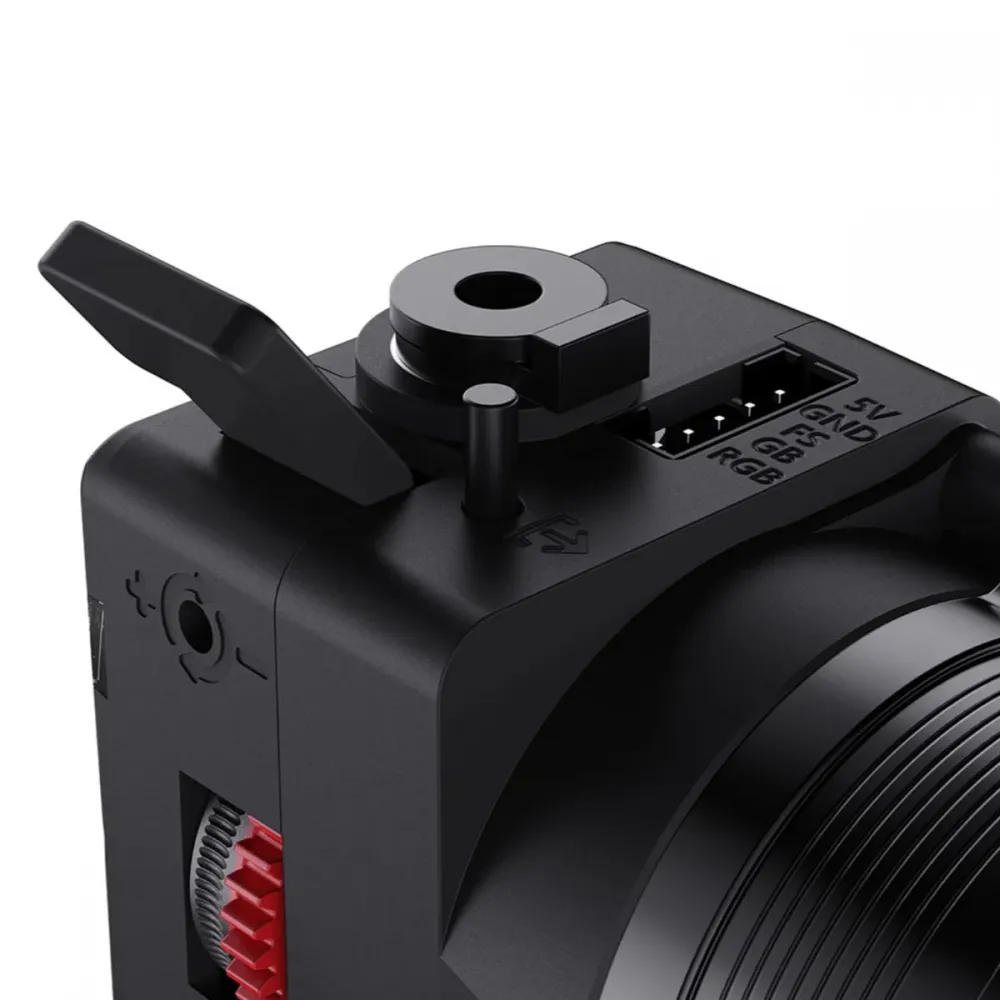

El conector superior reúne cinco señales claramente serigrafiadas:

• 5V: alimentación de 5 V.
• GND: masa.
• FS: salida del sensor de filamento; nivel alto sin filamento y bajo al detectar filamento.
• GB: salida del botón; nivel alto en reposo y bajo al pulsarlo.
• RGB: entrada de datos para los dos LED direccionables integrados.

No conectes este conector guiándote únicamente por el color de los cables. Comprueba la serigrafía del Nebula, el pinout de tu placa o toolboard y la tensión real de cada pin. Las entradas de señal deben ir a GPIO adecuados y la alimentación de los accesorios es de 5 V.

Ajuste de presión del filamento

El tornillo marcado con + y - regula la separación y la presión de los engranajes. Girarlo en sentido antihorario hacia - reduce la separación y aumenta la presión, una base habitual para filamentos rígidos. Girarlo en sentido horario hacia + aumenta la separación y reduce la presión, lo que puede ayudar con materiales blandos.

Haz cambios pequeños y comprueba la marca que dejan los dientes. Una presión excesiva puede deformar el filamento, aumentar la resistencia o dañar el mecanismo; una presión insuficiente favorece el deslizamiento. No fuerces el tornillo más allá de su tope.

Configuración en Klipper

BIGTREETECH proporciona como punto de partida:

[extruder]
rotation_distance: 51.75
gear_ratio: 11.25:1
max_extrude_only_distance: 200.0

Estos valores describen el mecanismo, pero rotation_distance debe calibrarse en la unidad recibida mediante una prueba de extrusión medida. Conserva la relación 11,25:1 salvo que cambie el tren de engranajes. Ajusta la corriente del driver empezando por la recomendación vigente de 650 mA y vigila temperatura, fuerza y pérdidas de pasos.

El archivo oficial también incluye macros de carga y descarga, sensor, botón y RGB. Sus pines son solo ejemplos para una toolboard concreta: sustituye siempre los nombres de pin por los de tu placa. La lógica publicada usa `FS` activo a nivel bajo, `GB` activo al pulsar y dos NeoPixel en orden GRB. Para la pausa durante una impresión se requiere una configuración funcional de pausa y reanudación.

Configuración en Marlin

El motor y el doble arrastre pueden utilizarse con Marlin como un extrusor con reductora. A partir de los valores mecánicos oficiales, un motor de 1,8° y 16 micropasos produce un punto de partida aproximado de 696 pasos/mm. No es un valor final: configúralo en los pasos del extrusor, extruye una longitud medida a temperatura de trabajo y calibra el resultado.

Para utilizar `FS`, selecciona un pin de final de filamento compatible y configura la inversión de acuerdo con su salida: alto sin filamento y bajo con filamento. El botón y los RGB requieren pines libres y funciones compatibles en la versión de Marlin empleada; no existe un perfil oficial universal del Nebula para todas las placas.

Compatibilidad mecánica

El fabricante publica modelos y adaptadores para Voron StealthBurner, EVA 3 y RatRig. Esto acredita que existen integraciones diseñadas para esas familias, pero no convierte el Nebula en una sustitución directa en cualquier impresora: hay que imprimir o mecanizar el soporte correcto y comprobar espacio, patrón de fijación, posición del hotend, refrigeración, sonda y recorrido de cables.

Para StealthBurner, el repositorio oficial incluye una integración específica con EBB36 Gen2. Puedes combinarla con la BIGTREETECH EBB36 Gen2 siempre que utilices el soporte adecuado y adaptes todos los pines a la revisión real de la placa.

El Nebula es un extrusor, no un hotend completo. Antes de elegir el hotend comprueba el adaptador CAD, la altura de boquilla y la refrigeración del conjunto. Tampoco se deben asumir compatibilidades automáticas con sondas, cortadores o sistemas multicolor.

Materiales

El doble arrastre y la presión regulable permiten trabajar con PLA, PETG, ABS, ASA y muchos filamentos flexibles de 1,75 mm. El resultado depende de la dureza, la trayectoria confinada, el hotend y el perfil. Con TPU muy blando reduce la presión, minimiza holguras y empieza con velocidad y retracción conservadoras.

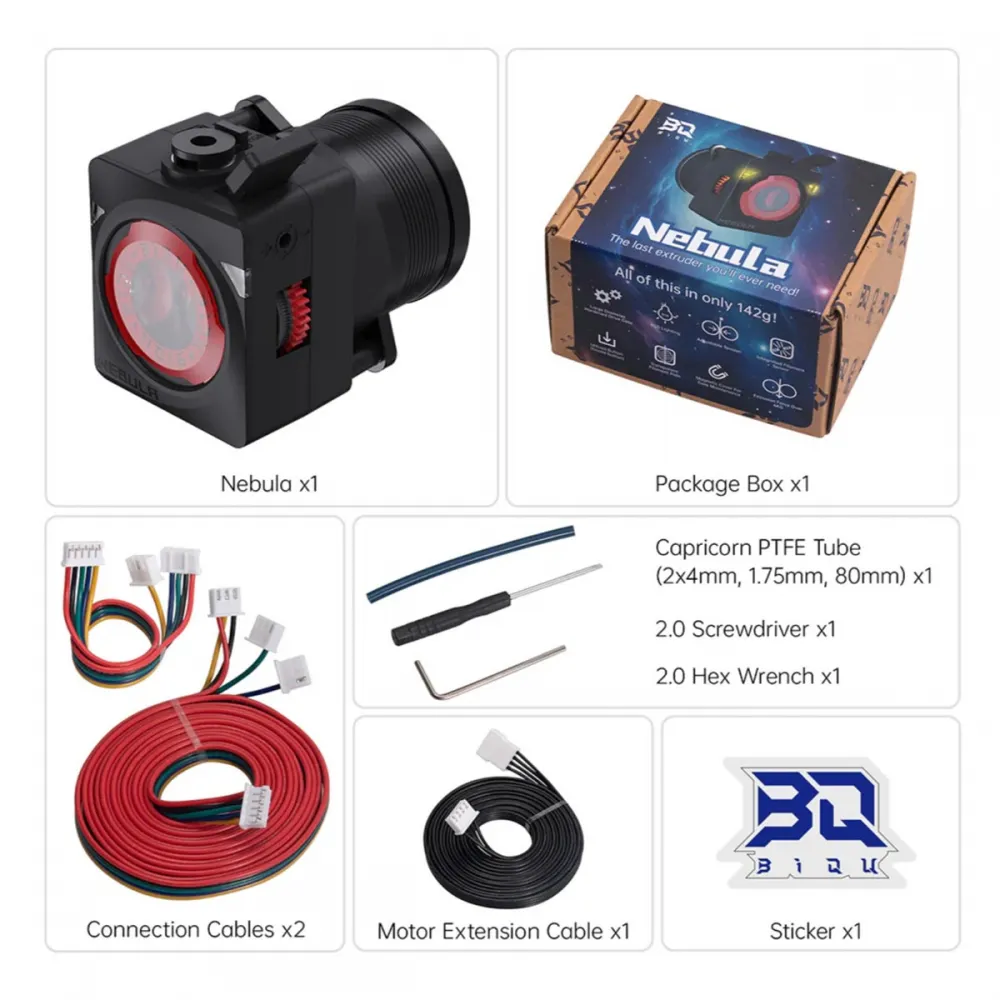

Contenido

• 1 × extrusor BIQU Nebula montado.
• 2 × juegos de cables de conexión.
• 1 × cable alargador de motor.
• Tubos de PTFE Capricorn suministrados por el fabricante.
• 1 × destornillador de 2,0 mm y 1 × llave Allen de 2,0 mm.
• 1 × adhesivo decorativo.

No incluye hotend, ventiladores, sonda, toolboard ni piezas impresas de adaptación salvo que se indique expresamente en la opción adquirida.

Es para ti si

• Buscas un extrusor directo ligero, con gran reducción y doble arrastre.
• Quieres integrar sensor de filamento, botón y RGB en Klipper.
• Tu proyecto dispone de un soporte validado para Nebula y puedes adaptar cableado y firmware.

No es para ti si

• Necesitas una sustitución directa que conserve el soporte y el cableado originales de una impresora cerrada.
• Buscas un conjunto que ya incluya hotend, ventiladores y sonda.
• No puedes comprobar pinout, tensión, corriente del driver y calibración del extrusor.
