- Stock: En Stock
- Modelo: P3STEEL-DUAL
Opciones Disponibles
Envío gratis a España Peninsular, económico a otros destinos.
Paga en tres plazos sin intereses con PayPal. 0% TAE.
La P3STEEL DUAL por HTA3D es un kit DIY de impresora 3D con estructura de acero y doble extrusión Bowden, desarrollado por HTA3D durante la generación 2016-2017. Se basa en la arquitectura abierta P3Steel/RepRap y está pensado para quienes disfrutan montando, comprendiendo, ajustando y manteniendo su propia máquina.
Sus dos extrusores MK8 alimentan un hotend de dos boquillas fijas e independientes. Esto permite imprimir en dos colores, combinar un material principal con otro de soporte o reservar cada herramienta para una función distinta, siempre que los materiales compartan condiciones de impresión compatibles.
Características principales
| Característica | Configuración documentada |
|---|---|
| Volumen de impresión | 200 x 200 x 200 mm (X/Y/Z). |
| Estructura | Marco de acero de 3 mm, disponible en acabado galvanizado o acero inoxidable 304. |
| Cinemática | Cartesiana de cama móvil; X/Y mediante correa GT2 y Z mediante M5 o T8x8 según opción. |
| Extrusión | 2 extrusores Bowden MK8 para filamento de 1,75 mm y hotend estilo Chimera con 2 boquillas fijas. |
| Boquillas seleccionables | 0,30; 0,35; 0,40 o 0,50 mm para cada herramienta. |
| Electrónica | Mega 2560 compatible, RAMPS seleccionable, 5 controladores DRV8825 y LCD 12864 con lector SD. |
| Alimentación | Sistema de 12 V con fuente de 30/33 A en la configuración documentada. |
| Dimensiones | Aproximadamente 47 x 38 x 60 cm con soporte y bobina estándar, más el recorrido libre necesario delante y detrás. |
| Peso | Aproximadamente 12 kg en configuración básica; depende del marco y de las opciones. |
Un kit personalizable
La máquina se prepara según la combinación elegida. El selector del producto permite adaptar estructura, eje Z, hotend, boquillas, cama y movimiento lineal. La opción seleccionada en el pedido prevalece sobre fotografías o documentos de revisiones anteriores.
| Grupo | Opciones actuales | Qué cambia |
|---|---|---|
| Marco | Acero galvanizado o inoxidable 304. | Acabado, resistencia ambiental y peso final. |
| Eje Z | M5 original, T8x8 con acopladores o motores con T8x8 integrado de 310 mm. | Piezas, acopladores y pasos por milímetro del firmware. Los perfiles no deben intercambiarse. |
| Gargantas | Con PTFE, combinación PTFE/all-metal, all-metal, titanio o bimetal según disponibilidad. | Rango térmico, transferencia de calor y comportamiento con cada material. |
| Cama caliente | MK2B o MK3 de aluminio, incluida variante de 220 x 220 mm. | Construcción, inercia térmica y superficie sobre la que se instala la base de impresión. |
| RAMPS | 1.4, 1.5 o 1.6+. | Revisión física; antes de reparar o actualizar hay que identificar la placa montada. |
| Movimiento lineal | LM8UU, combinación Igus/LM8UU o Igus DryLin. | Rozamiento, sonido y ajuste. No deben mezclarse tolerancias sin comprobar el deslizamiento. |
Cómo funciona la doble extrusión
Los dos motores NEMA 17 y sus mecanismos MK8 están montados sobre el bastidor. Cada uno empuja su filamento por un tubo PTFE hasta un canal independiente del hotend. En el carro X se desplazan el disipador común, dos zonas de calentamiento y dos boquillas. Mantener los motores fuera del carro reduce la masa móvil frente a una doble extrusión directa.
Las boquillas se mueven siempre juntas. La herramienta inactiva permanece cerca de la pieza, por lo que las dos alturas deben ajustarse con precisión y el laminador debe controlar el rezume mediante temperatura de espera, retracción, cebado, torre de purga o escudo cuando resulte necesario.
Contenido del kit
El conjunto agrupa los módulos necesarios para construir la impresora en la configuración elegida. Las referencias concretas pueden variar con las opciones y con la evolución del stock.
| Módulo | Componentes principales documentados |
|---|---|
| Estructura | Marco principal, laterales, refuerzos, frontal y trasera de Y, soportes metálicos, carro Y aligerado y soporte superior para bobinas. |
| Guías y transmisión | Seis varillas lisas de 8 mm, transmisión Z elegida, 12 casquillos/rodamientos lineales, F624ZZ, MR105ZZ, 608ZZ, correa GT2, poleas de 20 dientes y acopladores cuando corresponden. |
| Extrusión | Dos extrusores MK8, hotend dual, dos calentadores, dos sensores, dos boquillas, tubos PTFE, racores, ventilador 3010 de disipador y ventilador 4020 de capa. |
| Electrónica | Mega 2560 compatible, RAMPS seleccionada, cinco DRV8825, módulo MOSFET auxiliar, seis motores, tres finales de carrera, LCD 12864 y cableado. |
| Cama | Cama caliente elegida, termistor, aislamiento, cableado, cuatro muelles y piezas de regulación. |
| Alimentación | Fuente de 12 V, interruptor, cable de red, terminales y protector impreso para conexiones. |
| Acabado y montaje | Piezas impresas, tornillería específica, cinta Kapton, termorretráctil, funda espiral y bridas. |
Para reparaciones o proyectos parciales están disponibles el kit de piezas impresas P3Steel Dual, la tornillería específica P3Steel Dual y el extrusor dual Bowden HTA3D.
Hotend, boquillas y materiales
Cada boquilla puede elegirse actualmente entre 0,30 y 0,50 mm. Para comenzar con doble material, utilizar el mismo diámetro en ambas herramientas simplifica la configuración de anchos de línea y alturas. Si se combinan diámetros diferentes, el laminador debe disponer de ajustes específicos para cada extrusor.
La compatibilidad con materiales depende de la garganta seleccionada, la temperatura real admisible, la cama, la superficie de impresión y el entorno abierto de la máquina:
- Gargantas con PTFE: ofrecen un recorrido guiado, pero HTA3D limita históricamente esta configuración a 245 °C. No deben utilizarse por encima del límite del tubo instalado.
- All-metal, titanio o bimetal: eliminan el PTFE de la zona caliente y pueden ser preferibles para materiales de mayor temperatura, pero no convierten por sí solas toda la impresora en un sistema apto para 300 °C.
- Materiales técnicos: ABS, ASA, nylon o PC pueden requerir secado, superficie específica, control ambiental o cerramiento. Si se añade un cerramiento, la electrónica y la fuente deben mantenerse dentro de temperaturas adecuadas.
- Materiales flexibles: su comportamiento en Bowden depende de la dureza, confinamiento del filamento, longitud del tubo y ajuste del extrusor; no se garantiza compatibilidad universal con TPU muy blando.
- Doble material: además de temperatura, ambos materiales deben ser razonablemente compatibles en adhesión, contracción y altura de capa.
Como recambio, el tubo PTFE de 4 x 2 mm corresponde al formato utilizado para filamento de 1,75 mm. El disipador dual estilo Chimera con separación de 18 mm pertenece a la misma familia, pero antes de sustituirlo deben compararse roscas, separación y fijaciones del hotend instalado.
Configuración en Marlin
La plataforma original utiliza Mega 2560, RAMPS, cinco DRV8825 y Marlin. El kit se entrega con firmware cargado y controladores ajustados para la combinación elegida. La página conserva también archivos históricos de Marlin 1.1.x y un repositorio 2.x; no debe cargarse un ZIP antiguo sin comprobar primero la revisión física.
- Selecciona el perfil exacto de doble extrusión y del eje Z montado: M5, T8x8 con acoplador o T8x8 integrado.
- Configura
EXTRUDERS 2y un mapeo RAMPS con dos hotends y cama compatible con la placa seleccionada; en configuraciones RAMPS habituales corresponde a la distribución EEB. - No habilites
DUAL_X_CARRIAGE,SWITCHING_EXTRUDERniSWITCHING_NOZZLE. - Selecciona
TEMP_SENSOR_0,TEMP_SENSOR_1yTEMP_SENSOR_BEDsegún los sensores realmente instalados. La cama documentada utiliza NTC 100K Beta 3950 y normalmente corresponde a la tabla 11 con pull-up de 4,7 kΩ; no traslades esa tabla automáticamente a los dos hotends. - Calibra por separado los pasos de E0/E1 y el PID de cada hotend. Repite el PID de cama si cambia el conjunto térmico.
- Mide el offset de la segunda boquilla y ajústalo con
M218 T1 X... Y.... Comprueba conM503y guarda conM500cuando EEPROM esté habilitada. - Mantén activas las protecciones térmicas. El ventilador común del disipador debe funcionar cuando cualquiera de los hotends esté caliente.
Los 18 mm en X y 0 mm en Y de la documentación son únicamente un valor inicial histórico. El offset final depende del montaje y debe medirse de nuevo después de sustituir una boquilla, garganta, bloque o disipador.
¿Puede utilizar Klipper?
Sí, Mega 2560 y RAMPS pueden utilizarse como MCU de Klipper, pero es una modernización avanzada, no una configuración lista para copiar. Requiere un host, flashear la placa y crear un printer.cfg para la revisión y cableado reales.
La configuración necesita secciones independientes para [extruder] y [extruder1], cama, ventiladores y finales. Los cambios T0/T1 deben activar la herramienta adecuada y aplicar el offset medido. Pines, rotation_distance, PID y límites térmicos no son universales, por lo que deben obtenerse de la placa y calibrarse en la máquina concreta.
Montaje y documentación
HTA3D publicó una serie ilustrada que cubre estructura y eje Y, las variantes M5 y T8 del eje Z, cama, extrusor dual, fuente, electrónica, comprobaciones, calibración de flujo y desfase de boquillas. Resulta especialmente valiosa para mantener o reconstruir una unidad años después de su compra.
- Estructura y eje Y.
- Montaje del extrusor dual.
- Electrónica dual y conexiones.
- Calibración del desfase entre boquillas.
Los tutoriales reflejan la máquina original y pueden mostrar componentes o métodos correspondientes a una partida anterior. Comprueba siempre las opciones recibidas y consulta a HTA3D antes de modificar conexiones de potencia o cargar firmware.
Puesta en marcha segura
- Comprueba con la alimentación desconectada la revisión de RAMPS, posición de drivers, selector de red, polaridad de 12 V, terminales y toma de tierra.
- Enciende primero para revisar LCD y ventiladores, sin ordenar movimientos completos.
- Calienta cada hotend a una temperatura baja de prueba y confirma que solo aumenta su sensor correspondiente. Repite con el segundo y después con la cama.
- Comprueba por separado el sentido de X, Y y Z y acciona manualmente cada final de carrera antes de ejecutar homing.
- Iguala ambos lados del eje Z, nivela la cama y ajusta las dos boquillas a la misma altura.
- Calibra E0 y E1, flujo, PID y offset X/Y. Ajusta después retracción, cebado y temperaturas de espera para cada material.
Es para ti si...
- Buscas un kit DIY abierto que puedas montar, reparar y modificar.
- Quieres trabajar con dos colores o con material principal y soporte mediante dos boquillas independientes.
- Valoras una estructura de acero y documentación de montaje extensa.
- Te interesa comprender y calibrar mecánica, electrónica y firmware en lugar de depender de un sistema cerrado.
- Quieres mantener o reconstruir una P3Steel Dual existente con piezas de su misma familia.
No es para ti si...
- Buscas una impresora moderna lista para usar, con autonivelación, red, perfiles automáticos y poco mantenimiento.
- Necesitas alta velocidad, cámara cerrada o control térmico de fábrica.
- Quieres IDEX, duplicación, espejo o una boquilla mezcladora.
- No necesitas realmente dos materiales y prefieres la sencillez de un único hotend; en ese caso puede resultar más adecuada la P3STEEL por HTA3D de extrusión sencilla.
- Prefieres una plataforma HTA3D posterior de 24 V y electrónica de 32 bits; puedes valorar la 3DSteel V2.
Composición:
Marco de acero galvanizado (3mm)
Kit de Varillas
Piezas impresas
Electrónica
Kit de movimiento
Kit de Tornillería
Opciones disponibles
1. Marco de acero galvanizado (3mm):
Cortado sobre una plancha de acero galvanizado de gran calidad, siguiendo nuestro rediseño, con las siguientes mejoras:
Se ha aligerado drásticamente la pieza que hace de carro del eje Y, para mejorar su comportamiento dinámico.
Se ha incluido un soporte para el filamento.
Se han arreglado errores por los cuales el extrusor chocaba con la parte superior del eje Z, también el problema con la tuerca en el motor del eje Y.
Se ha modificado la distancia entre la dos piezas que hacen de tensor en el eje Y para albergar a dos rodamientos F624zz con sus arandelas, y se ha modificado el diámetro del orificio.
El eje Y mide ahora 350mm, los 9mm se han añadido por la parte frontal
Se han sustituido por piezas impresas el cierre para la correa y el soporte para los rodamientos, ya que las piezas metálicas causaban importantes problemas.
2. Kit de Varillas:
2x 375mm Varillas lisas – Acero inoxidable
2x 350mm Varillas lisas – Acero inoxidable
2x 320mm Varillas lisas– Acero inoxidable
2x 300mm M5 Varilla roscada – Acero inoxidable (En la opción del eje Z M5) / 2x 300m T8 Varilla trapezoidal - Acero inoxidable (En la opción del eje Z de Husillos trapezoidales T8x8)
1x Varilla lisa para el soporte del filamento
El corte se hace a mano por lo que la medida puede ser ligeramente superior (+1mm o similar) nunca inferior. Todas las varillas se envían sin rebaba y con los filos convenientemente limados.
3. Piezas impresas:
Extrusor (1,75mm):
2x Cuerpos simétricos
2x Idler del Extrusor simétricos
Soporte para el hotend
Soporte ventilador de capa 4020
Eje X:
X Motor y X ilder, con tensor para F624zz
Carro del eje X
Soporte para final de carrera eje X
Eje Y:
Soporte correa
Soporte para los rodamientos lineales Lm8uu
Separadores para los motores
Esquinas para calibrar la cama caliente
Soporte para final de carrera eje Y
Eje Z:
Eje Z parte superior para MR105
Soporte del Final de Carrera Z
Caja para Ramps 1.4
Pieza para módulo mosfet adicional
Carcasa LCD
Tapadera para fuente de alimentación
Puede elegir el color de las piezas, por defecto, se enviará de color aleatorio.
4. Electrónica
Mega 2560 R3 (Compatible) 16u2
Ramps 1.4 (ahora con disipador de aluminio)
Controladores DRV8825 x 5 (Con disipador y adhesivo térmico)
Módulo MOSFET
Cama caliente MK2B (12v/24v) (U otra versión disponible)
Termistor 100k Ω NTC 3950 (con 1m de cable)
6x Motor Paso a paso Nema 17 - Modelo 17HS4401 o 4x 17HS4401 + 2x 17HS4401s-T8x8-310MM (según opción)
3x Final de carrera mecánico (cableado)
1x Ventilador 4020 para la enfriar la pieza
1x Ventilador 6010 para la electrónica
1x hotend Dual All Metal V6 equipado con dos cartuchos calefactores cerámicos, dos termistores, dos tubos bowden con conectores y ventilador 3010. Nozzle a elegir
12v 30/33a DC Fuente de alimentación con interruptor, pieza impresa, cable 1mm2 terminales y adaptador de corriente
LCD 12864 Con control, lector SD y adaptador para Ramps
Cinta Kapton 15mmx33m
Cinta aislante resistente a altas temperaturas, muy recomendada, ya que sirve tanto para aislar las conexiones (de la cama por ejemplo) como para sujetar cables.Aislante para la cama caliente
Aumenta la velocidad de calentamiento de la cama, disminuye el consumo energético, y protege la electrónica
(Recomendamos aislar con kapton la parte que entra en contacto con la cama caliente)50cm termoretráctil 2mm2
Cableado para la Cama Caliente (sección 1mm2)
Cableado para los ventiladores
Cable dupont 3 pines
Espiral para cables 1m y bridas
5. Kit de movimiento:
12x Rodamientos lineales LM8UU o 12x IGUS DRYLIN® RJ4JP 01-08 (según opción)
4x Rodamientos angulares F624zz (para X e Y)
2x Rodamientos Mr105zz para el extrusor y 2x para el eje Z en la opción "Original"
2x Rodamientos 608zz para los extrusores
2x Acopladores flexibles 5x5mm (para el eje Z en la opción "Original") / 2x Acopladores flexibles 5x8mm (para el eje Z en la opción "Husillos trapezoidales")
2m Correa GT2 de Neopreno reforzada con fibra de vidrio
2x Poleas GT2 de 20 dientes, de aluminio
6. Kit de Tornillería:
2x Polea extrusora Mk8 para 1.75mm
Tornillos:
M3x8 - 21 unidades
M3x12 - 69 unidades
M3x16 - 9 unidades
M3x20 - 8 unidades
M3x25 - 12 unidades
M3x30 - 4 unidades + 1 roscado por completo
M3x35 - 4 unidades (con muelle y 2 arandelas)
M4x6 - 4 unidades
M4x20 - 3 unidades
M4x25 - 9 unidades
M8x20 - 2 unidades
Arandelas:
4x M3 DIN 9021
12x M3 Autoblocantes
4x M4
Tuercas:
61x M3 Autoblocantes
20x M3 Normales
1x M4 Autoblocante
7x M4 Normal
2x M5 de Nylon (Sólo en la versión M5)
Muelles:
4 x Muelles para la cama caliente
Dimensiones y peso del embalaje:
El peso del kit puede variar en función de los componentes y extras que se elijan. Para una configuración básica el peso es aproximadamente 12 kg y las dimensiones de su embalaje desde 40x40x20cm.
Archivos:
Marco:
-
DWG - v1.02 - Se han modificado las piezas para el motor del eje Y, ahora se puede sacar la correa con más facilidad.
Piezas impresas:
-
STL – v1.01 - Versión 1 Extrusor
-
STL – v1.02 - Versión 1 Extrusor - Se han añadido las piezas para husillos trapezoidales y se han hecho pequeñas correcciones en las tolerancias
Firmware:
-
Marlin 1.1.0 RC2 - sensor presencia de filamento deshabilitado
-
Marlin 1.1.0 RC2 - sensor presencia de filamento habilitado
Tutorial de Montaje
Nuevos tutoriales paso a paso:
Hemos preparado una nueva serie de tutoriales actualizados, con más información sobre las opciones disponibles, e imprimibles en papel para un montaje sin necesidad de una pantalla:
Tutorial de montaje en vídeo:
Importante: Recomendamos leer las instrucciones de esta pestaña completamente, además de seguir el montaje desde aquí ya que hemos incluido información adicional a los vídeos.
Actualizaciones:
- Los termistores incluyen el conector dupont, ahora no es necesario soldarlos.
- Los motores incluyen conector en la base y conector Dupont en el otro extremo ¡Ya no es necesario soldarlos! Además, los enviamos con el cableado en el orden correcto para Ramps 1.4. por lo que no hay que cambiar el orden.
- Marlin actualizado a la versión 1.1.0 RC 8:
- Mejorado sistema de cambio de filamento desde el LCD o con el comando M600
- Optimizada la función nivelación de la plataforma de impresión. Ahora es más facil conseguir una primera capa perfecta y precisa.
- Se han corregido pequeños bugs, y ahora se muestra más información en el LCD.
Preguntas Frecuentes:
-
¿Cómo se conectan todos los ventiladores de la impresora?
Los ventiladores van conectados de la siguiente forma:- Ventilador de capa: se conecta al módulo MOSFET según lo indicado en el vídeo
- Ventilador del hotend: se conecta directamente a 12V a través de la alimentación del módulo MOSFET según indicado en el vídeo. Esta conexión se puede hacer también directamente a la fuente de alimentación.
- Ventilador de la electrónica: se conecta directamente a la salida de 12V en la RAMPS (la conexión que encontramos justo debajo del controlador del eje X) según indicado en el vídeo. Esta conexión se puede hacer también directamente a la fuente de alimentación.
- El motor del extrusor no se mueve cuando lo muevo desde el LCD.
Marlin tiene una protección para evitar movimientos accidentales, por lo tanto el extrusor no se moverá a temperaturas inferiores a 170ºC, prueba calentando el hotend a dicha temperatura y el extrusor se moverá.
Esquemas de montaje:
Xmotor, versión para husillos:

X idler, versión para husillos:

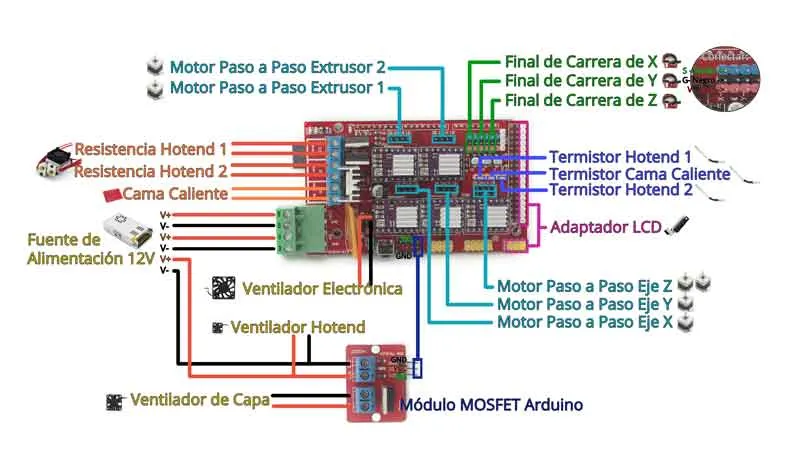

Diagrama de Conexiones de la RAMPS 1.4:
Orden y Orientación del cableado de los Motores:
-
Mantener el orden del cable; el color ROJO va hacia ABAJO en la conexión en la RAMPS.
Consideraciones adicionales:
- Conecte los finales de carrera según lo indicado en el vídeo o esquema, en caso de conectase incorrectamente se puede dañar la placa Mega.
