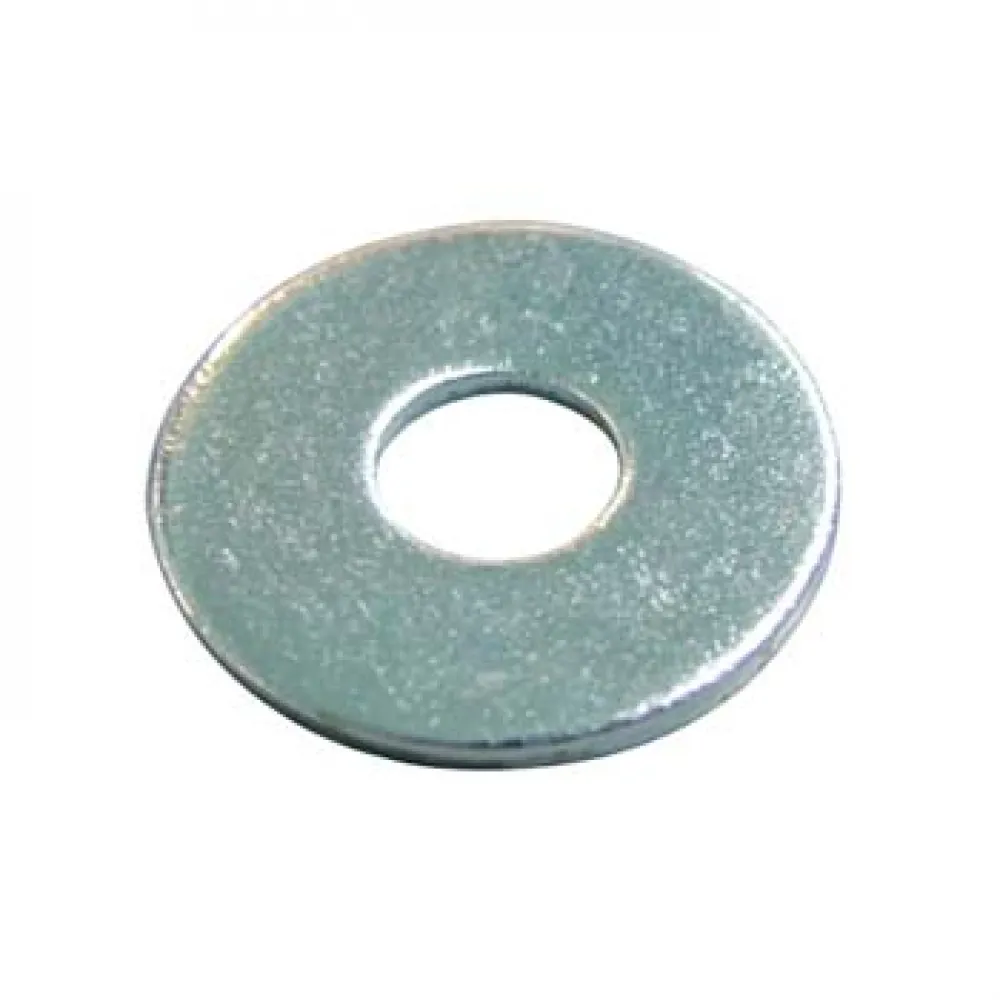

Arandela plana de ala ancha fabricada en acero cincado. Su diámetro exterior es considerablemente mayor que el de una arandela plana convencional de la misma métrica, por lo que distribuye el esfuerzo sobre una superficie más amplia.
Su geometría corresponde a las referencias dimensionales DIN 9021 e ISO 7093-1. Resulta especialmente útil en montajes con orificios holgados o ranurados y sobre chapa, plástico, madera, piezas impresas en 3D y otros materiales que puedan beneficiarse de una mayor superficie de apoyo.
Características principales
- Arandela plana de serie ancha.
- Fabricada en acero con acabado cincado.
- Mayor diámetro exterior que una arandela DIN 125 A equivalente.
- Distribuye la presión de apriete sobre una superficie más amplia.
- Disponible para tornillería métrica M3, M4, M5, M6 y M8.
Dimensiones nominales
Las siguientes medidas corresponden a los valores nominales de referencia para DIN 9021 / ISO 7093-1. Pueden existir pequeñas tolerancias de fabricación.
| Rosca asociada | Diámetro interior d1 | Diámetro exterior d2 | Espesor s |
|---|---|---|---|
| M3 | 3,2 mm | 9 mm | 0,8 mm |
| M4 | 4,3 mm | 12 mm | 1 mm |
| M5 | 5,3 mm | 15 mm | 1,2 mm |
| M6 | 6,4 mm | 18 mm | 1,6 mm |
| M8 | 8,4 mm | 24 mm | 2 mm |
¿Cuándo utilizar una arandela de ala ancha?
- Cuando el orificio es mayor que el estrictamente necesario para el tornillo.
- En ranuras de regulación o posicionamiento.
- Sobre chapa fina, plástico, madera o piezas impresas en 3D.
- Cuando se desea reducir la presión localizada sobre el material de apoyo.
- Para cubrir mejor pequeños daños o irregularidades alrededor del orificio.
La arandela puede mejorar el reparto de carga, pero no corrige por sí sola un soporte insuficiente ni garantiza que el material resista el apriete aplicado. En piezas delicadas debe ajustarse el par de apriete a las características del conjunto.
Esta arandela no funciona por sí sola como sistema antiaflojamiento. La clase de dureza tampoco está especificada, por lo que en uniones estructurales o con precargas elevadas debe verificarse la compatibilidad de todos los elementos.
Puede combinarse con nuestros tornillos Allen DIN 912 / ISO 4762 y con las tuercas hexagonales DIN 934 / ISO 4032, seleccionando siempre la misma métrica.
En los formatos preparados por peso, el número de unidades indicado puede presentar una variación aproximada de ±5 %.
