- Stock: 1000000
- Modelo: DIN-125-1a-arandela
Tipo:
Pavonado
Pavonado - Abombado
Acero Inoxidable - Abombado
Acero pavonado - Avellanado
Pavonado - Cabeza Hexagonal
Acero inoxidable - Sin cabeza
Plana - Acero cincado
Plana - Ancha Acero cincado
Helicoidal de presión - Acero
Hexagonal - Acero cincado
Hexagonal - Autoblocante - Acero Cincado

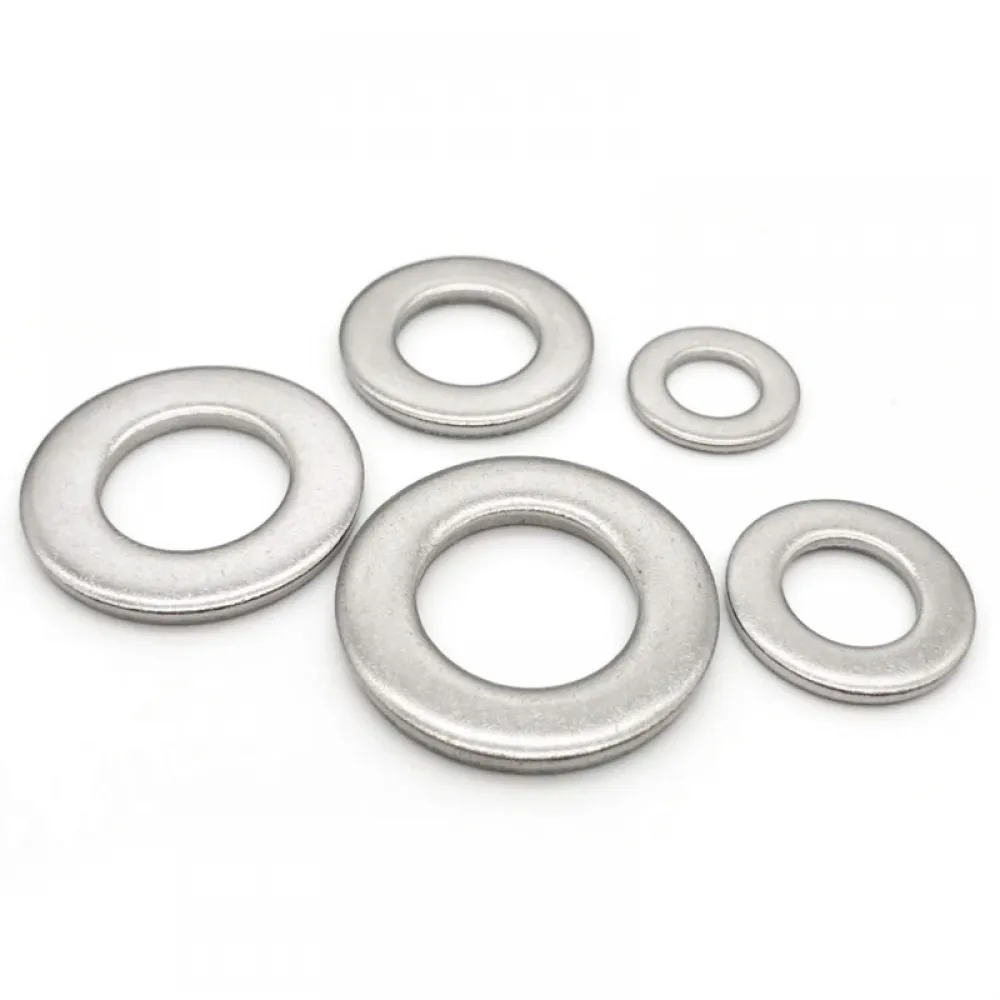

Arandela plana normalizada fabricada en acero cincado, indicada para repartir la carga de apriete bajo la cabeza de un tornillo o una tuerca y reducir el contacto directo con la superficie de montaje.
Su geometría corresponde a las referencias dimensionales DIN 125-1 forma A e ISO 7089. Es una solución versátil para montajes mecánicos, estructuras, impresoras 3D, máquinas CNC y proyectos de automatización.
Características principales
- Arandela plana de serie normal.
- Fabricada en acero con acabado cincado.
- Ayuda a distribuir la presión del apriete sobre una superficie mayor.
- Reduce el riesgo de marcar o dañar directamente la pieza montada.
- Disponible para tornillería métrica M3, M4, M5, M6, M8 y M10.
- Compatible dimensionalmente con tornillos y tuercas métricos de la medida seleccionada.
Dimensiones nominales
Las siguientes medidas corresponden a los valores nominales de referencia para DIN 125 A / ISO 7089. Pueden existir pequeñas tolerancias de fabricación.
| Rosca asociada | Diámetro interior d1 | Diámetro exterior d2 | Espesor s |
|---|---|---|---|
| M3 | 3,2 mm | 7 mm | 0,5 mm |
| M4 | 4,3 mm | 9 mm | 0,8 mm |
| M5 | 5,3 mm | 10 mm | 1 mm |
| M6 | 6,4 mm | 12 mm | 1,6 mm |
| M8 | 8,4 mm | 16 mm | 1,6 mm |
| M10 | 10,5 mm | 20 mm | 2 mm |
Aplicaciones habituales
- Montaje de perfiles, soportes y estructuras mecánicas.
- Impresoras 3D y máquinas CNC.
- Electrónica, robótica y automatización.
- Uniones sobre superficies pintadas, anodizadas o relativamente blandas.
- Montajes en los que se desea repartir mejor la presión de la cabeza del tornillo o de la tuerca.
Esta arandela no impide por sí sola el aflojamiento. Cuando la unión esté expuesta a vibraciones o sea crítica, deberá emplearse un sistema de retención adecuado y dimensionado para la aplicación.
La clase de dureza de la arandela no está especificada. En uniones estructurales o sometidas a una precarga elevada debe comprobarse la compatibilidad entre la arandela, el tornillo, la tuerca y el material de apoyo.
Puede combinarse con nuestros tornillos Allen DIN 912 / ISO 4762 y con las tuercas hexagonales DIN 934 / ISO 4032, seleccionando siempre la misma métrica.
En los formatos preparados por peso, el número de unidades indicado puede presentar una variación aproximada de ±5 %.
