- Modelo: LCD-Cable-50cm
Longitud
50cm
1m

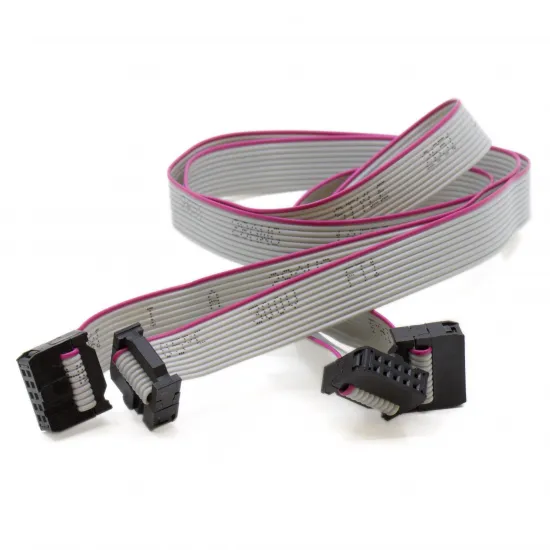

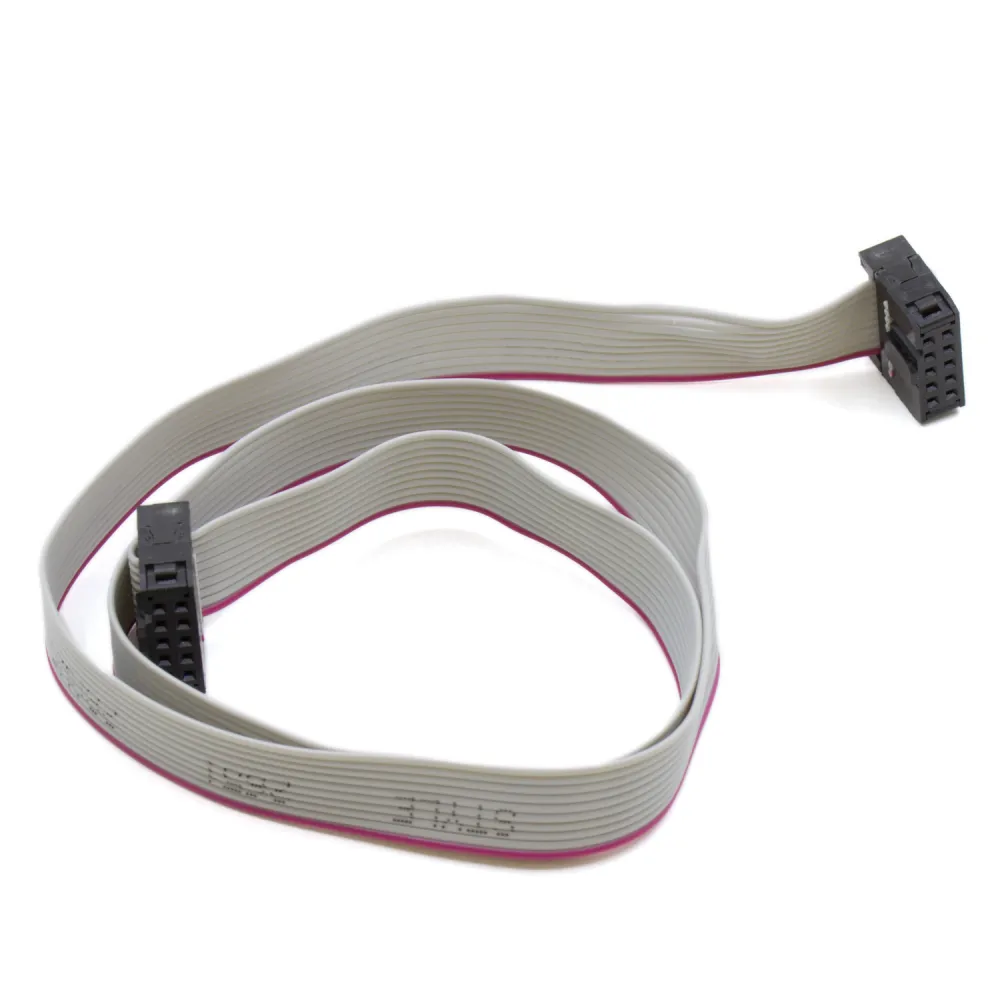

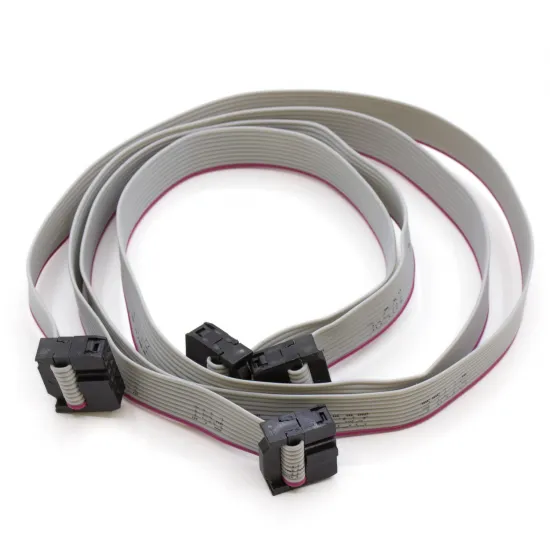

Cable plano de 50 cm con diez conductores y conectores IDC hembra 2 × 5, destinado a interconectar pantallas LCD RepRap con placas o adaptadores que utilicen puertos EXP1 o EXP2 del mismo formato y pinout.
La cinta flexible AWM 2651 de 28 AWG permite ordenar el cableado entre la pantalla y la electrónica. La franja roja identifica el conductor 1 y facilita comparar la orientación con la serigrafía de la placa, la pantalla y el cable original.
Características
| Característica | Valor |
|---|---|
| Tipo de cable | Cinta plana AWM Style 2651 |
| Conductores | 10 conductores, 28 AWG |
| Conectores | 2 conectores IDC hembra de 10 posiciones, disposición 2 × 5 |
| Paso nominal del conector | 2,54 mm |
| Identificación | Franja roja en el conductor 1 |
| Longitud | 50 cm |
| Marcado de tensión de la cinta | 300 V |
| Contenido | 1 cable |
Compatibilidad con pantallas LCD
Puede utilizarse como cable EXP1 o EXP2 en conjuntos RepRap que compartan conector IDC 2 × 5, paso de 2,54 mm, orientación y pinout. Entre las pantallas del catálogo con conexiones de esta familia se encuentran la LCD 2004 Smart Controller, la LCD 12864 Full Graphic Smart Controller y la BIGTREETECH Mini 12864.
Esta referencia incluye una unidad. Si la pantalla necesita simultáneamente EXP1 y EXP2, serán necesarios dos cables compatibles. Para una instalación más alejada puede valorarse el pack de dos cables IDC de 1 m, teniendo en cuenta que una mayor longitud puede hacer la comunicación más sensible a interferencias.
No es un cable para pantallas conectadas mediante HDMI, USB, FPC, DSI u otros conectores propietarios.
Comprobación e instalación
- Apaga y desconecta completamente la impresora antes de manipular pantalla o placa.
- Identifica EXP1 y EXP2; no intercambies ambos puertos.
- Localiza el pin 1 en la serigrafía y compara la franja roja y la llave con el cable original.
- Si la orientación o procedencia no es conocida, comprueba la continuidad conductor por conductor con un multímetro.
- Inserta el conector por su cuerpo, sin forzar la llave ni tirar de la cinta.
- Evita pliegues cerrados, bordes cortantes, piezas móviles y recorridos paralelos a motores, calentadores o cables de potencia.
El marcado de 300 V corresponde a la clasificación del aislamiento de la cinta: no convierte este conjunto en un cable para red eléctrica ni garantiza que conectores, separaciones y montaje admitan esa tensión.
Firmware
El cable no requiere ajustes propios en Marlin, Klipper o RepRapFirmware. La configuración de la pantalla depende del modelo de LCD, la placa y su pinout. Si aparecen fallos después de cambiar el cable, revisa primero orientación, continuidad, conexión EXP1/EXP2, recorrido e interferencias.
