La FYSETC Mini 12864 V2.1 es una pantalla gráfica compacta de 128 × 64 píxeles para controlar impresoras 3D, máquinas CNC y proyectos electrónicos compatibles desde un encoder rotativo. Integra lector microSD, encoder pulsable, botón de reinicio, avisador acústico y retroiluminación RGB direccionable.

Su formato de aproximadamente 2,4 pulgadas resulta especialmente útil cuando se busca una interfaz local completa sin instalar una pantalla de mayor tamaño. La conexión utiliza dos cables planos IDC y los conectores EXP1 y EXP2, pero su presencia no garantiza por sí sola la compatibilidad: deben coincidir la alimentación, el pinout, la orientación y la configuración del firmware.

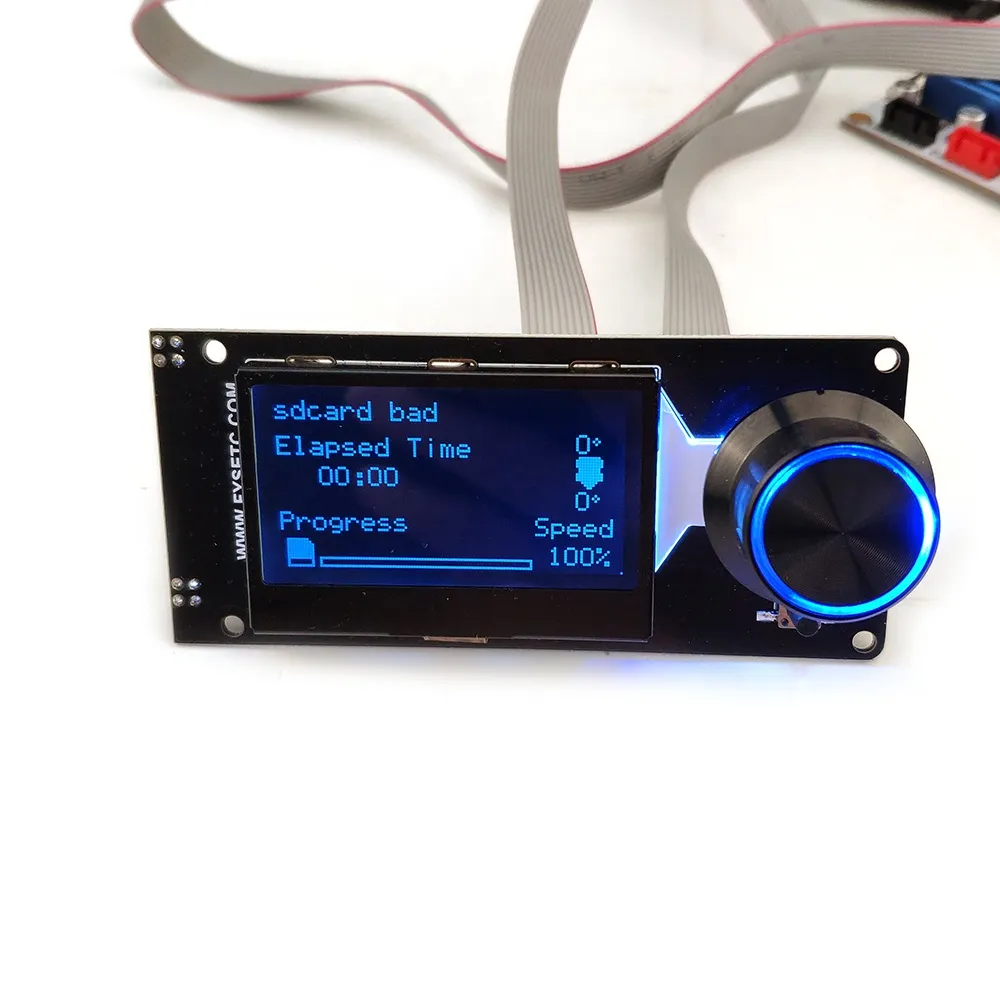

Pantalla gráfica FYSETC Mini 12864 V2.1 encendida con encoder e iluminación RGB

Funciones principales

  • LCD gráfico de 128 × 64 píxeles: muestra menús, temperaturas, posición, progreso y estados definidos por el firmware.
  • Encoder rotativo pulsable: permite recorrer los menús, modificar valores y confirmar selecciones.
  • Retroiluminación RGB direccionable: tres grupos RGB controlados mediante WS2811, uno para la pantalla y dos alrededor del encoder.
  • Lector microSD: su funcionamiento depende de la placa, del cableado SPI y de la configuración del firmware.
  • EXP1 y EXP2: dos cabeceras IDC de 10 pines para placas con una asignación eléctrica compatible.
  • Reset/Kill y buzzer: pulsador configurable y avisador acústico integrados.
  • Contraste configurable: puede ajustarse desde firmwares compatibles.

Especificaciones técnicas

CaracterísticaValor
Fabricante y revisiónFYSETC Mini 12864 V2.1
TipoLCD gráfico monocromo con retroiluminación RGB
Resolución128 × 64 píxeles
Tamaño comercial2,4 pulgadas
ComunicaciónSPI mediante EXP1/EXP2
Controlador en firmwareFamilia ST7567/UC1701
Alimentación5 V desde la interfaz de pantalla; regulación interna a 3,3 V
Iluminación3 grupos RGB direccionables WS2811, orden RGB en la configuración oficial de Klipper
ControlesEncoder pulsable, reset/kill y buzzer
AlmacenamientoRanura microSD con detección
Dimensiones exteriores104,99 × 47 mm
Centros de montaje93 × 41 mm
Firmware documentadoMarlin, Klipper y determinadas placas con RepRapFirmware

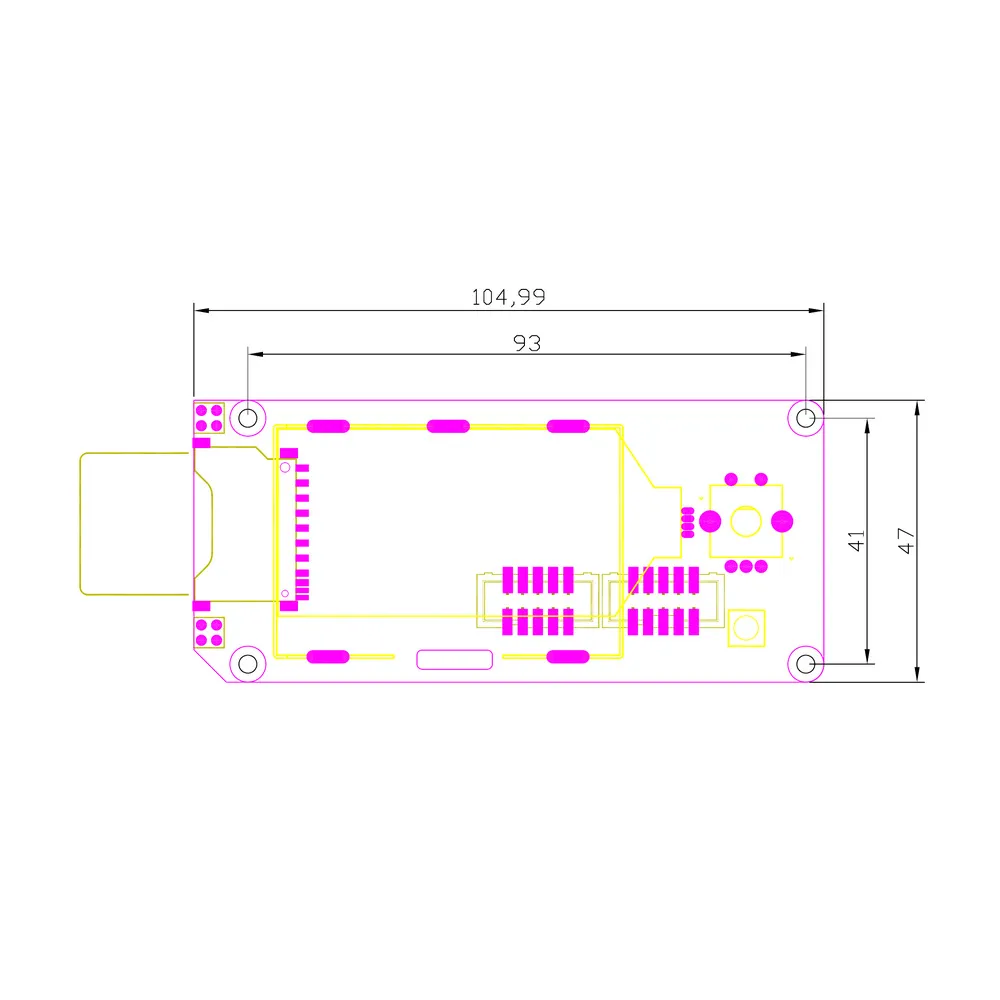

Plano dimensional oficial de FYSETC Mini 12864 V2.1 con medidas exteriores y centros de montaje

EXP1, EXP2 y señales

EXP1 agrupa la alimentación, las señales de control del LCD, el pulsador del encoder, el buzzer y la entrada de datos para la iluminación RGB. EXP2 transporta las señales del encoder, reset/kill, detección de tarjeta y el bus SPI utilizado por la microSD. El esquema oficial también muestra la adaptación interna de las señales de la tarjeta y del LCD a 3,3 V.

InterfazSeñales principalesFunción
EXP1VCC, GND, BEEP, BTN_ENC, LCD_CS, LCD_A0, LCD_RST y RGB DINAlimentación, LCD, pulsación, buzzer e iluminación
EXP2MISO, MOSI, SCK, SS, BTN_EN1, BTN_EN2, CD y RST/KILLEncoder, tarjeta microSD y función de reset/kill

La numeración puede mostrarse desde perspectivas diferentes en el esquema de la pantalla y en los alias de firmware. Utiliza la orientación física de la imagen oficial y el esquema de la placa principal; no conviertas la posición de la muesca en una regla universal.

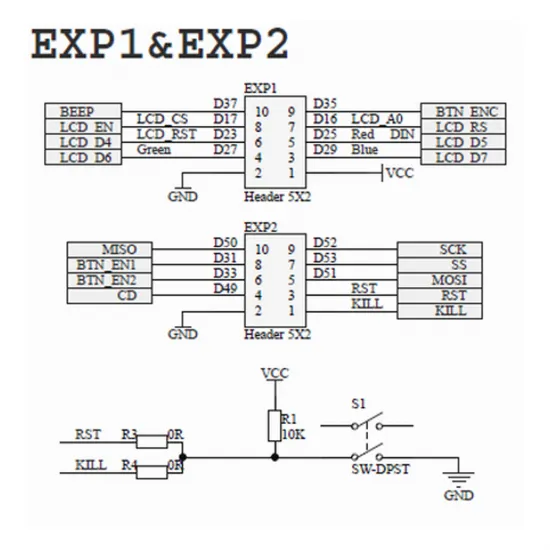

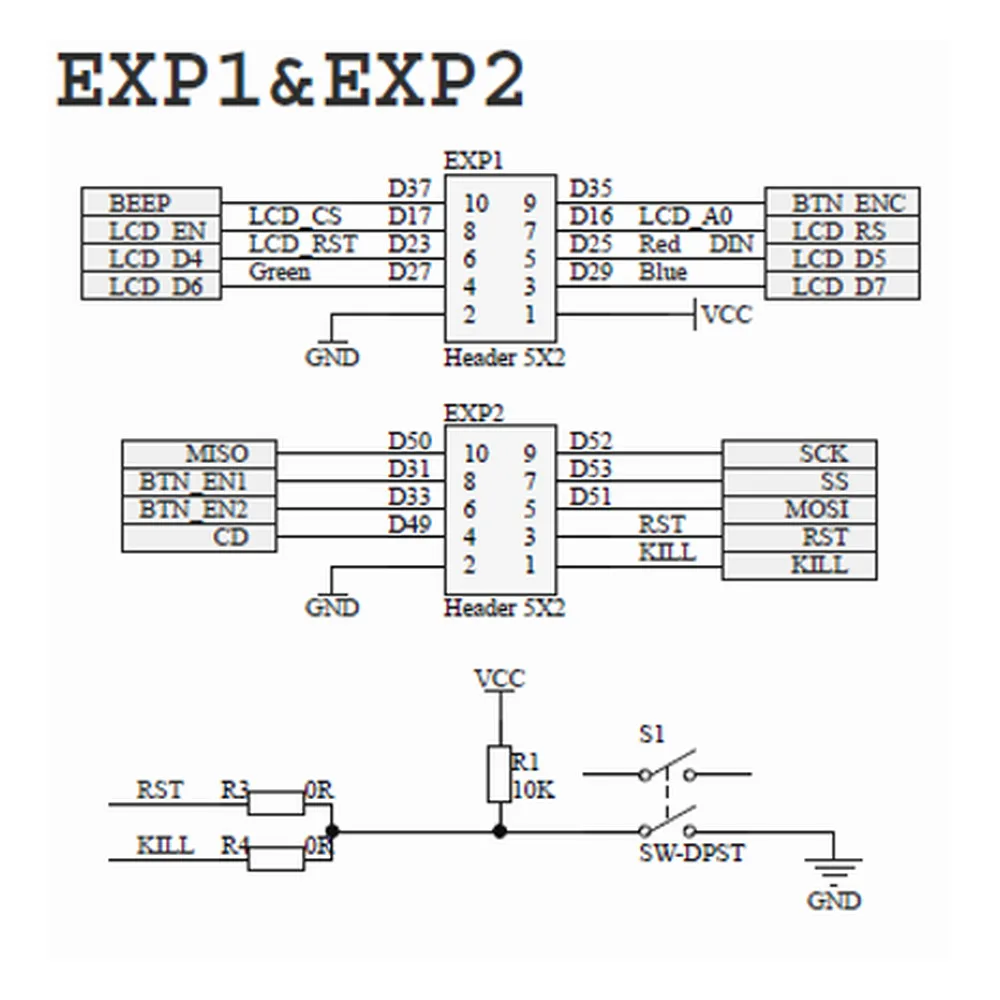

Pinout oficial de EXP1 y EXP2 y selección RST KILL de FYSETC Mini 12864 V2.1

Advertencia importante sobre RST y KILL

FYSETC utiliza las posiciones R3 y R4 para adaptar el pulsador de la pantalla a la señal RST o KILL. El fabricante advierte que algunas placas, entre ellas determinadas FYSETC S6 y Spider, sustituyen KILL por 5 V. Si R4 une esa línea con el pulsador, al accionarlo podría cortocircuitarse 5 V contra GND.

Antes de conectar: identifica la revisión exacta de pantalla y controladora, consulta ambos esquemas y comprueba el estado de R3/R4. No retires componentes ni cambies la orientación de los cables siguiendo instrucciones destinadas a otra revisión.

Compatibilidad con placas controladoras

FYSETC define EXP1 y EXP2 siguiendo la familia de conexiones utilizada por RAMPS y otras electrónicas RepRap. Puede integrarse con la placa RAMPS 1.4 para Arduino Mega 2560 cuando se dispone del adaptador LCD adecuado, coinciden las señales y el firmware está configurado para esta revisión.

También puede utilizarse con controladoras modernas que documenten una Mini12864, como la placa BIGTREETECH Octopus V1.1 para Voron o la placa FYSETC Spider V3, pero no debe asumirse una conexión directa. Entre fabricantes puede cambiar la orientación de las carcasas IDC y, en Spider, deben comprobarse especialmente RST/KILL y la revisión del esquema.

Disponer de dos conectores físicamente iguales no demuestra compatibilidad. Antes de comprar o instalar deben verificarse:

  • revisión exacta de la pantalla y la placa;
  • pin 1, GND y 5 V en ambos conectores;
  • orientación y continuidad de los cables;
  • disponibilidad del bus SPI y de las señales del encoder;
  • soporte para la definición FYSETC Mini 12864 V2.1 en el firmware;
  • conflictos con la tarjeta SD integrada de la controladora.

Compatibilidad con Voron

La documentación oficial de Voron contempla pantallas Mini12864 en Voron V1, Voron Trident, Voron 2.4 y Voron Switchwire. La compatibilidad es condicionada: depende de la placa instalada, los cables, el soporte o faldón impreso y la configuración Klipper correspondiente.

En una Voron 2.4 con dos MCU, la pantalla debe declararse en el microcontrolador al que esté conectada físicamente. La guía de Voron también contiene instrucciones específicas para ciertas FYSETC Spider y para combinaciones de pantalla y placa de distintas marcas. Estas modificaciones no deben trasladarse automáticamente a una Spider V3 u otra revisión sin comprobar su esquema.

Configuración en Marlin 2.1.x

Marlin incluye una definición específica para esta revisión. En Configuration.h se activa:

#define FYSETC_MINI_12864_2_1

Para controlar la retroiluminación también se utiliza la función NeoPixel de Marlin:

#define NEOPIXEL_LED

La V2.1 tiene tres dispositivos RGB en cadena, pero NEOPIXEL_TYPE, NEOPIXEL_PIXELS y el pin de datos deben revisarse en la versión de Marlin y en el archivo de pines de la placa. No definas manualmente NEOPIXEL_PIN si la controladora ya lo establece para esta pantalla.

Marlin debe compilarse para el modelo y revisión exactos de la placa. Si se quiere utilizar la microSD de la pantalla, comprueba la opción de conexión SD y su posible conflicto con la tarjeta integrada de la controladora. Después de cargar el firmware, prueba por separado imagen, encoder, pulsación, buzzer, RGB y microSD.

Configuración en Klipper

Klipper mantiene un bloque de referencia específico para FYSETC Mini 12864 V2.1. Los nombres EXP1_n y EXP2_n solo funcionan si la sección [board_pins] de la placa los define correctamente:

[display]
lcd_type: uc1701
cs_pin: EXP1_3
a0_pin: EXP1_4
rst_pin: EXP1_5
contrast: 63
encoder_pins: ^EXP2_5, ^EXP2_3
click_pin: ^!EXP1_2

# Elige únicamente la alternativa adecuada para tu placa:
# spi_bus: spi
# spi_software_miso_pin: EXP2_1
# spi_software_mosi_pin: EXP2_6
# spi_software_sclk_pin: EXP2_2

[output_pin beeper]
pin: EXP1_1

[neopixel fysetc_mini12864]
pin: EXP1_6
chain_count: 3
color_order: RGB
initial_RED: 0.4
initial_GREEN: 0.4
initial_BLUE: 0.4

No copies los alias EXP como si fueran GPIO reales. Parte del archivo de ejemplo de la controladora exacta y comprueba el mapa de pines. Algunas placas utilizan SPI por hardware y otras SPI por software; no actives ambas alternativas simultáneamente. Si el encoder gira en sentido contrario al esperado, puede corregirse intercambiando el orden de sus dos entradas en encoder_pins.

Klipper imprime normalmente desde el almacenamiento del host mediante [virtual_sdcard]. La ranura microSD del panel no queda habilitada automáticamente por configurar el LCD y puede permanecer sin uso.

Uso con RepRapFirmware

Duet3D incluye expresamente FYSETC Mini12864 V2.1 entre las pantallas compatibles, pero el soporte depende del modelo de placa y de la versión de RepRapFirmware.

ControladoraCompatibilidad documentadaCondiciones principales
Duet 3 Mini 5+ST7567 compatibleEXP1/EXP2 y versión de RRF adecuada
Duet 2 MaestroST7567 compatibleCableado modificado; soporte RGB condicionado y no probado en algunas versiones
Duet 2 WiFi/EthernetDesde RRF 3.2 para LCD ST7567Mazo específico; NeoPixel desde versiones compatibles
Duet 3 6HC/6XDSin conexión directa 12864 documentadaRequiere otra interfaz o solución

La pantalla se habilita mediante M918 P1 y los parámetros de encoder y frecuencia se ajustan para la placa y el montaje concretos. No existe una línea universal segura. La iluminación NeoPixel puede controlarse con M150 cuando la controladora y la versión de RepRapFirmware lo soportan.

Instalación y diagnóstico seguro

  1. Desconecta completamente la fuente de alimentación y el USB.
  2. Comprueba que la pantalla sea V2.1 y consulta el esquema de la revisión exacta de la controladora.
  3. Identifica pin 1, GND y 5 V en ambos extremos antes de colocar los cables.
  4. Revisa R3/R4 y la función RST/KILL antes de utilizar el pulsador.
  5. Configura el firmware para la pantalla y la placa antes de la primera prueba.
  6. Enciende y comprueba por separado LCD, encoder, pulsación, buzzer, RGB y microSD.
  7. Si se reinicia al pulsar o girar el encoder, permanece en blanco, se calienta o funciona parcialmente, apaga inmediatamente y revisa orientación, pinout y SPI.

Diferencias frente a otras Mini12864

Esta FYSETC V2.1 utiliza iluminación RGB direccionable. No debe configurarse como una FYSETC V1.2 de iluminación fija ni como una V2.0 con control RGB discreto. Aunque comparta dimensiones y familia de señales con otras Mini12864, el nombre comercial no sustituye la comprobación de revisión.

Como alternativas con documentación propia puedes consultar la pantalla BIGTREETECH MINI12864 V2.0 RGB con SD y la pantalla MKS MINI12864 V3.0 RGB con microSD. No deben intercambiarse copiando el mismo cableado: revisa placa, pinout, acceso a la tarjeta, montaje y firmware.

Contenido

  • 1 × pantalla FYSETC Mini 12864 V2.1.
  • 1 × mando para el encoder.
  • 2 × cables planos IDC de conexión.

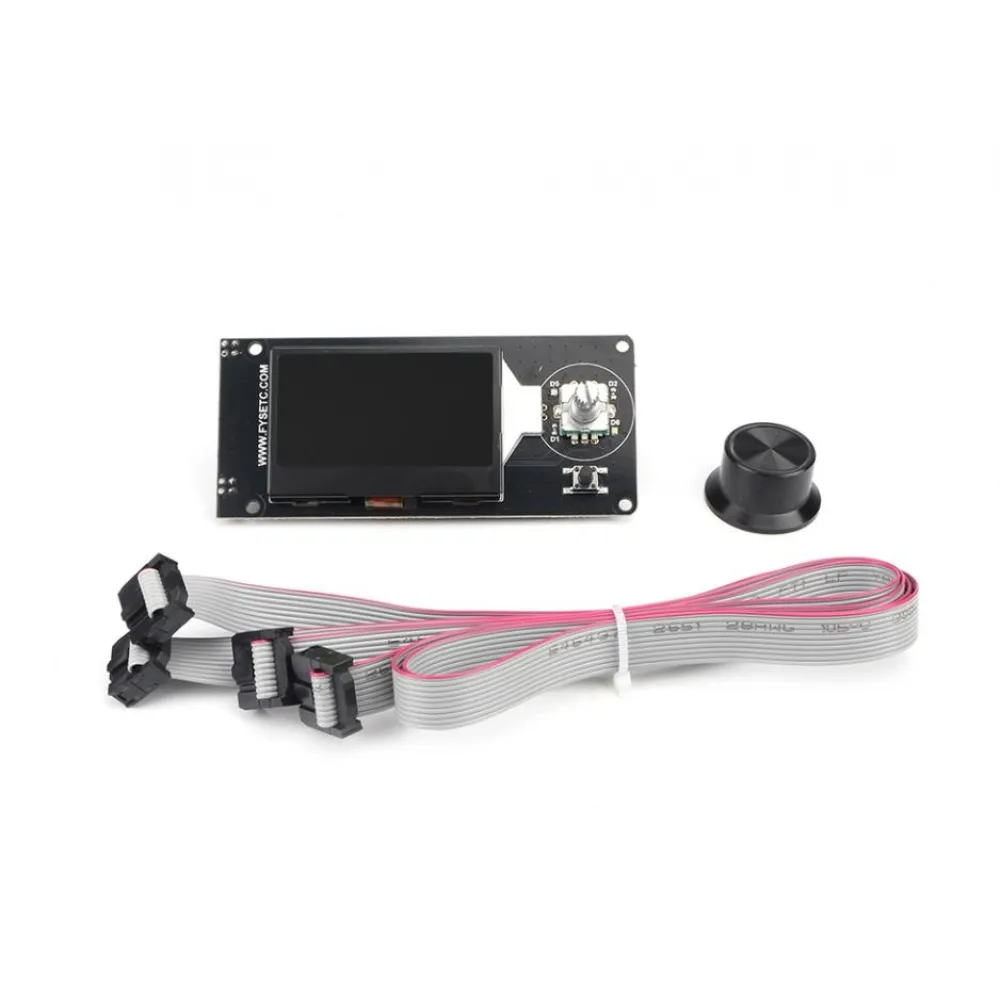

Contenido de FYSETC Mini 12864 V2.1 con pantalla, mando y dos cables IDC

Si necesitas aumentar la distancia hasta la controladora, el pack de dos cables planos IDC de 10 pines y 1 m para LCD RepRap EXP1/EXP2 es una alternativa condicionada. Antes de sustituir los cables incluidos, comprueba continuidad, orientación, interferencias y estabilidad del bus a esa longitud.
