- Stock: 76
- Modelo: LCD-Cable-1m
Longitud
50cm
1m

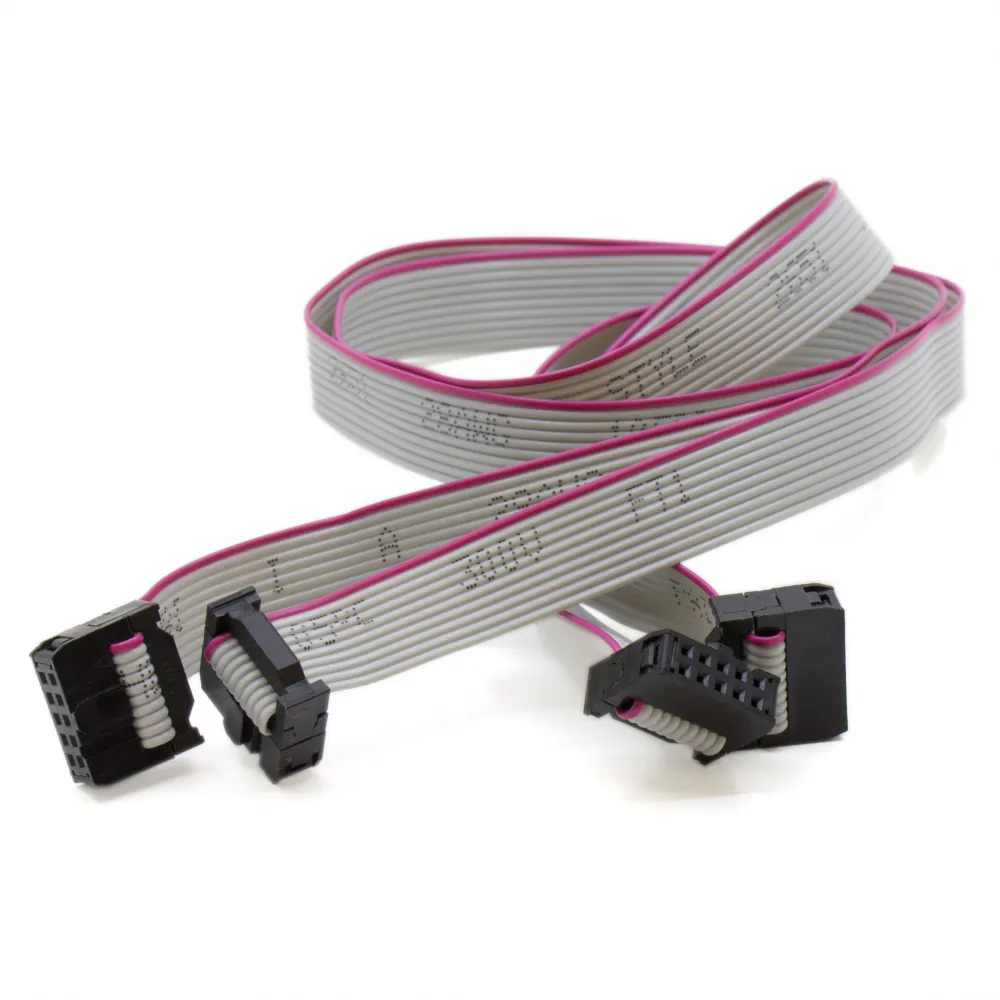

Pack de dos cables planos de 1 m con diez conductores y conectores IDC hembra 2 × 5. Está pensado para pantallas LCD RepRap que necesitan enlazar simultáneamente los puertos EXP1 y EXP2 con una placa o adaptador compatible.
La longitud de un metro facilita instalar la pantalla alejada del compartimento de electrónica. Cada cinta AWM 2651 utiliza conductores de 28 AWG y una franja roja que identifica el conductor 1 para comprobar la orientación antes de alimentar.
Características
| Característica | Valor |
|---|---|
| Tipo de cable | Cinta plana AWM Style 2651 |
| Conductores por cable | 10 conductores, 28 AWG |
| Conectores por cable | 2 conectores IDC hembra de 10 posiciones, disposición 2 × 5 |
| Paso nominal del conector | 2,54 mm |
| Identificación | Franja roja en el conductor 1 |
| Longitud de cada cable | 1 m |
| Marcado de tensión de la cinta | 300 V |
| Contenido | 2 cables |
Compatibilidad con EXP1 y EXP2
El pack puede utilizarse para conectar conjuntamente EXP1 y EXP2 cuando pantalla y controladora compartan IDC 2 × 5 de 2,54 mm, pinout y orientación. Este formato se encuentra, entre otros diseños, en la LCD 2004 Smart Controller, la LCD 12864 Full Graphic Smart Controller y la BIGTREETECH Mini 12864.
Dos cables y dos conectores iguales no garantizan que todas las pantallas LCD sean intercambiables. Tampoco son adecuados para pantallas HDMI, USB, FPC, DSI o con interfaces propietarias.
Qué implica utilizar un metro
La mayor longitud resulta útil en cajas separadas, máquinas grandes, paneles externos o bancos de prueba. Sin embargo, las señales recorren el doble de distancia que en un cable de 50 cm y pueden ser más sensibles a interferencias o a un encaminamiento deficiente.
- Separa las cintas de cables de motores, calentadores, cama y alimentación.
- No formes bobinas junto a drivers o fuentes conmutadas.
- Evita pliegues cerrados, pellizcos y roces con la estructura.
- Sujeta el recorrido sin transmitir esfuerzo a los conectores.
- Si la pantalla presenta caracteres corruptos, parpadeos o reinicios, comprueba primero orientación, continuidad y recorrido.
Instalación
- Apaga y desconecta completamente la máquina.
- Identifica EXP1 y EXP2 en la pantalla y en el adaptador o placa.
- Compara la posición del pin 1, la llave y la franja roja con la documentación o los cables originales.
- Si no existe una referencia fiable, mide continuidad pin a pin antes del montaje.
- Conecta cada cable a su puerto correspondiente sin forzar las llaves.
- Realiza un primer encendido vigilado y desconecta si la pantalla no inicia o algún componente se calienta.
Los 300 V indicados pertenecen al marcado del aislamiento de la cinta. No deben interpretarse como tensión de trabajo autorizada para el conjunto ni como permiso para utilizarlo con red eléctrica.
Firmware
Los cables no requieren ajustes específicos en Marlin, Klipper o RepRapFirmware. La pantalla debe conservar la configuración correspondiente a su modelo y a la placa. Una incidencia causada por longitud, interferencias o pinout no se resuelve mediante un cambio genérico de firmware.
