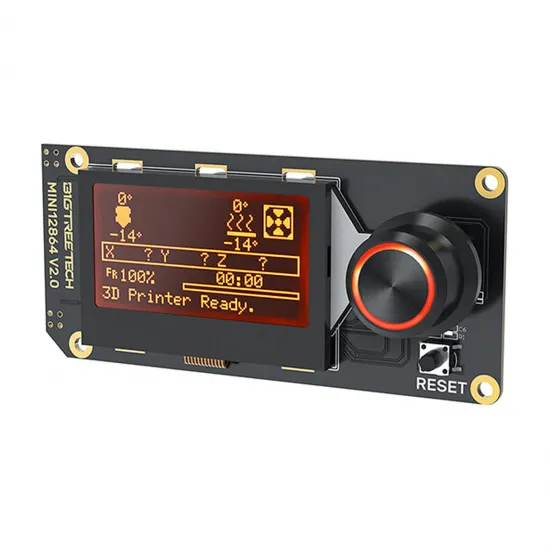

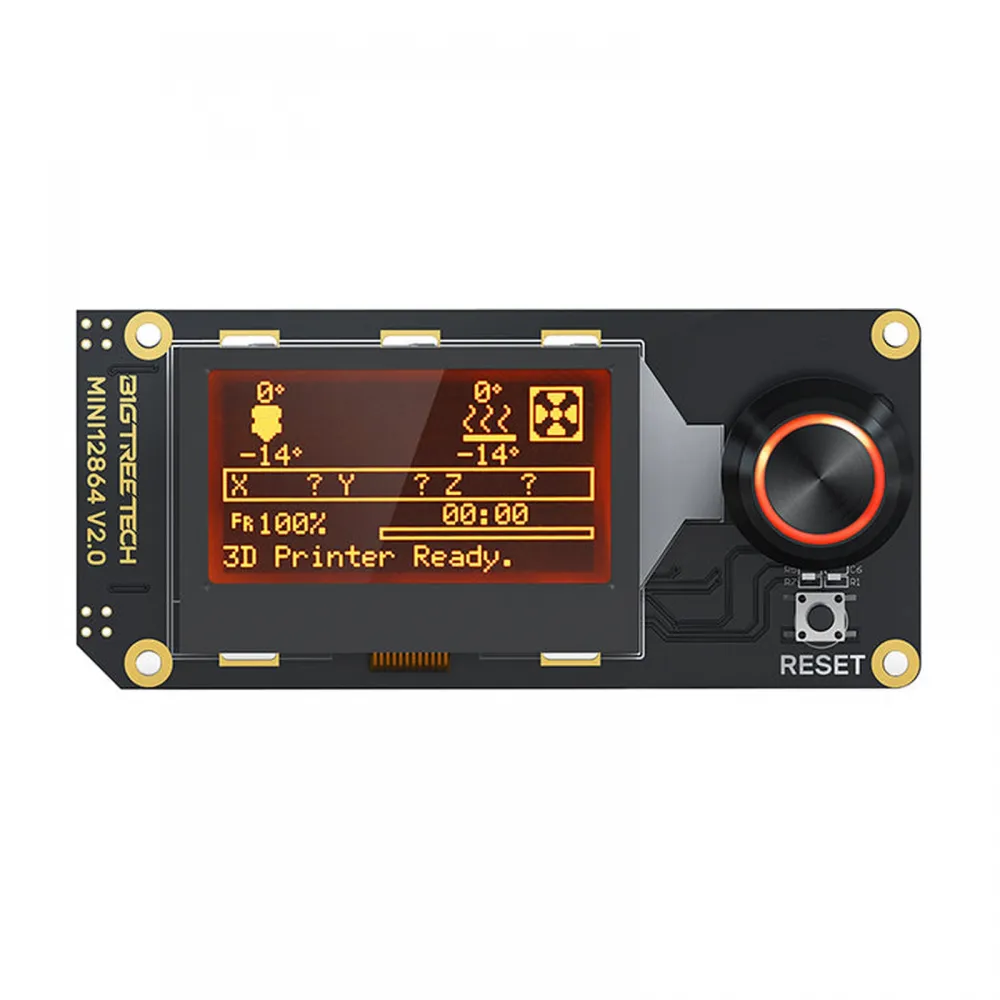

La BIGTREETECH MINI12864 V2.0 es una pantalla gráfica compacta de 128 × 64 píxeles para controlar impresoras 3D y otras máquinas compatibles directamente desde un encoder rotativo. Integra lector de tarjeta SD, encoder pulsable, botón de reinicio, avisador acústico y tres LED RGB direccionables para la retroiluminación.

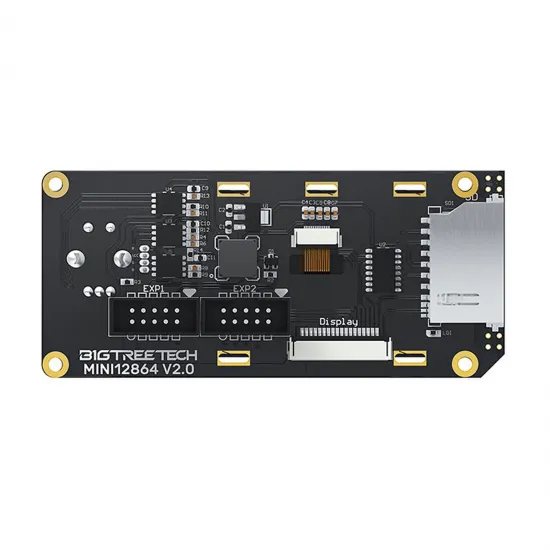

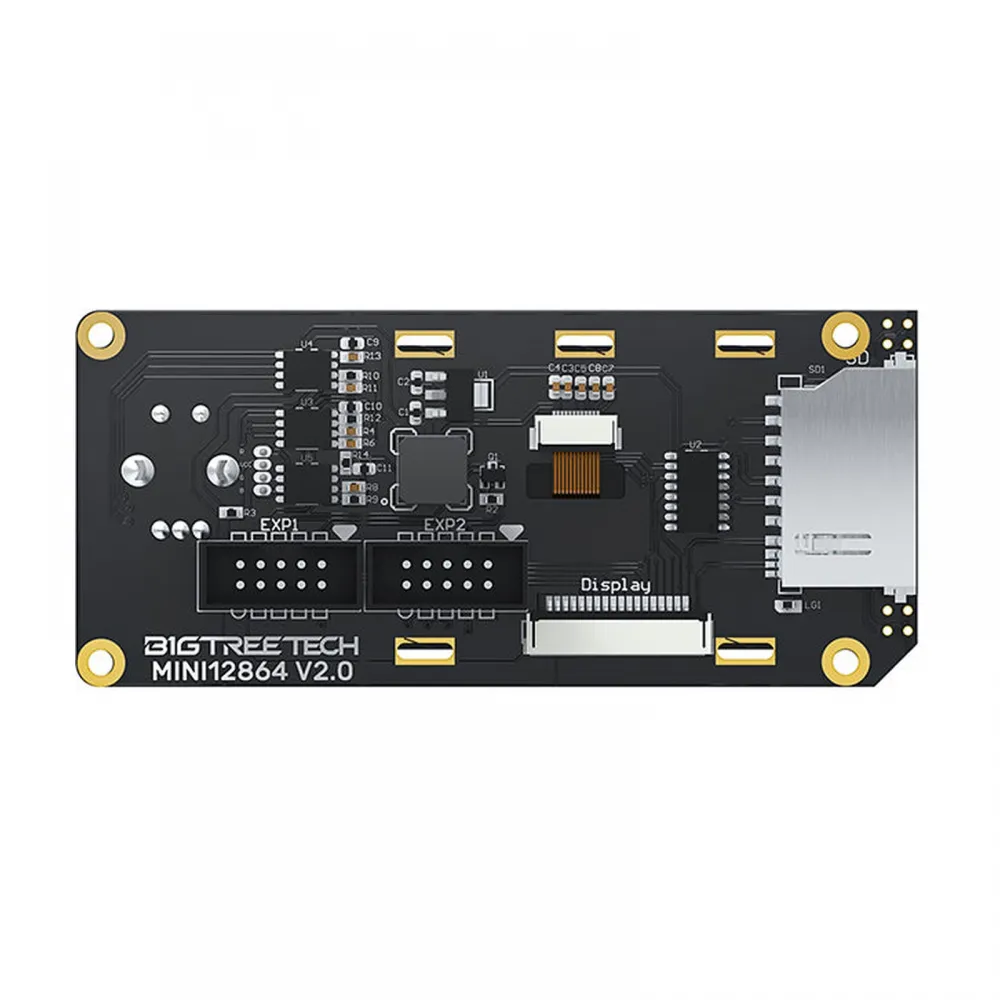

Esta revisión V2.0 puede comunicarse con la placa mediante los conectores EXP1 + EXP2 habituales en muchas electrónicas RepRap o mediante su conector FPC de 18 pines. La presencia del mismo conector no garantiza compatibilidad: antes de instalarla deben coincidir alimentación, pinout, orientación, placa y configuración de firmware.
Funciones principales
- LCD gráfico de 128 × 64 píxeles: muestra menús, temperaturas, posición, progreso y estados definidos por el firmware.
- Encoder rotativo pulsable: permite desplazarse por los menús, modificar valores y confirmar selecciones.
- Retroiluminación RGB direccionable: tres LED configurables desde firmwares compatibles.
- Lector de tarjeta SD de tamaño completo: su funcionamiento depende de que la placa y el firmware tengan conectadas y configuradas las señales SD.
- EXP1 y EXP2: dos cabeceras IDC de 10 pines para placas con pinout compatible.
- Conector FPC de 18 pines: alternativa documentada por BIGTREETECH para placas preparadas expresamente para esta conexión.
- Reset y buzzer: botón de reinicio y avisador acústico integrados.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Fabricante y modelo | BIGTREETECH MINI12864 V2.0 |
| Tipo | LCD gráfico monocromo con retroiluminación RGB |
| Resolución | 128 × 64 píxeles |
| Tamaño comercial | Aproximadamente 2,4 pulgadas |
| Controlador en firmware | UC1701 |
| Alimentación | 5 V CC |
| Lógica de tarjeta SD | 3,3 V y 5 V, según documentación del fabricante |
| Interfaces | EXP1 + EXP2 o FPC de 18 pines |
| Controles | Encoder pulsable y botón de reset |
| Iluminación | 3 LED RGB direccionables, orden RGB en la configuración oficial |

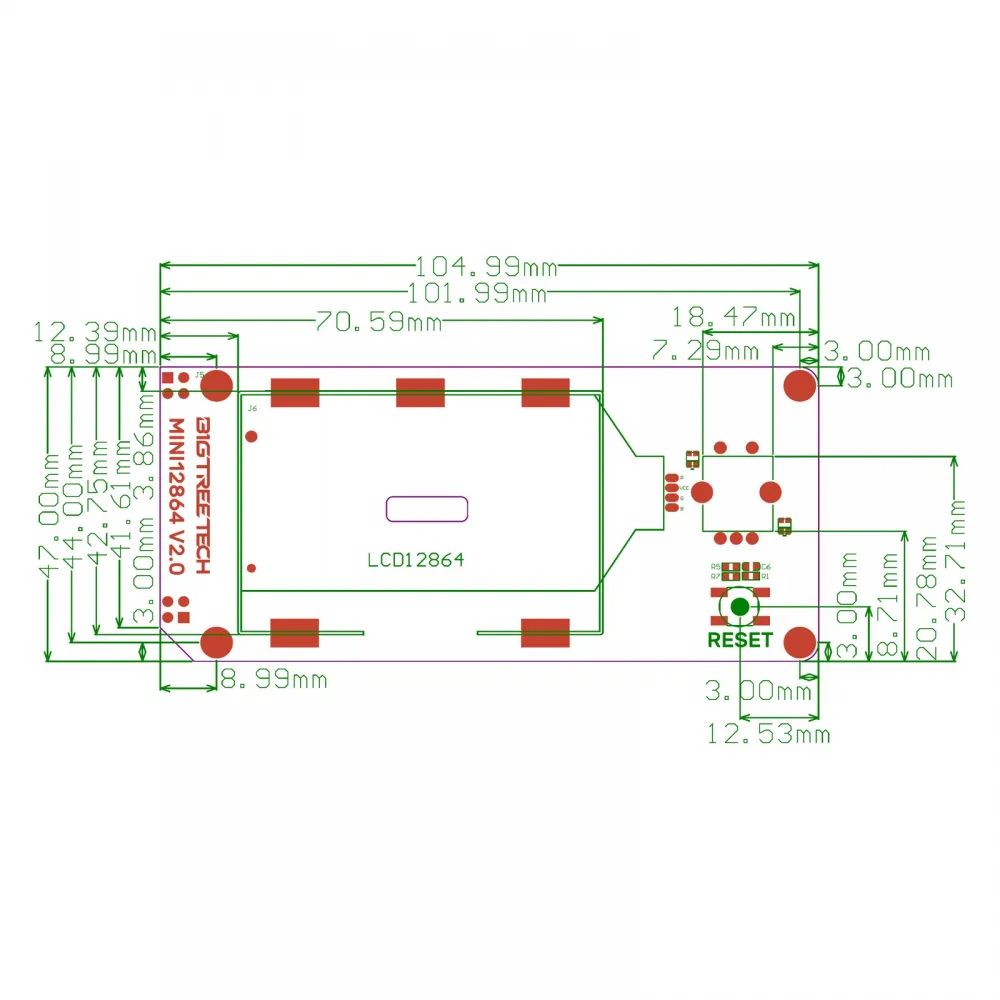

| Dimensiones exteriores | 104,99 × 47 mm |
| Centros de montaje | 93 × 41 mm |
| Orificios de montaje | 4 × Ø3 mm |
| Firmware documentado | Marlin y Klipper; RepRapFirmware condicionado a placa y cableado |
Conectores y señales

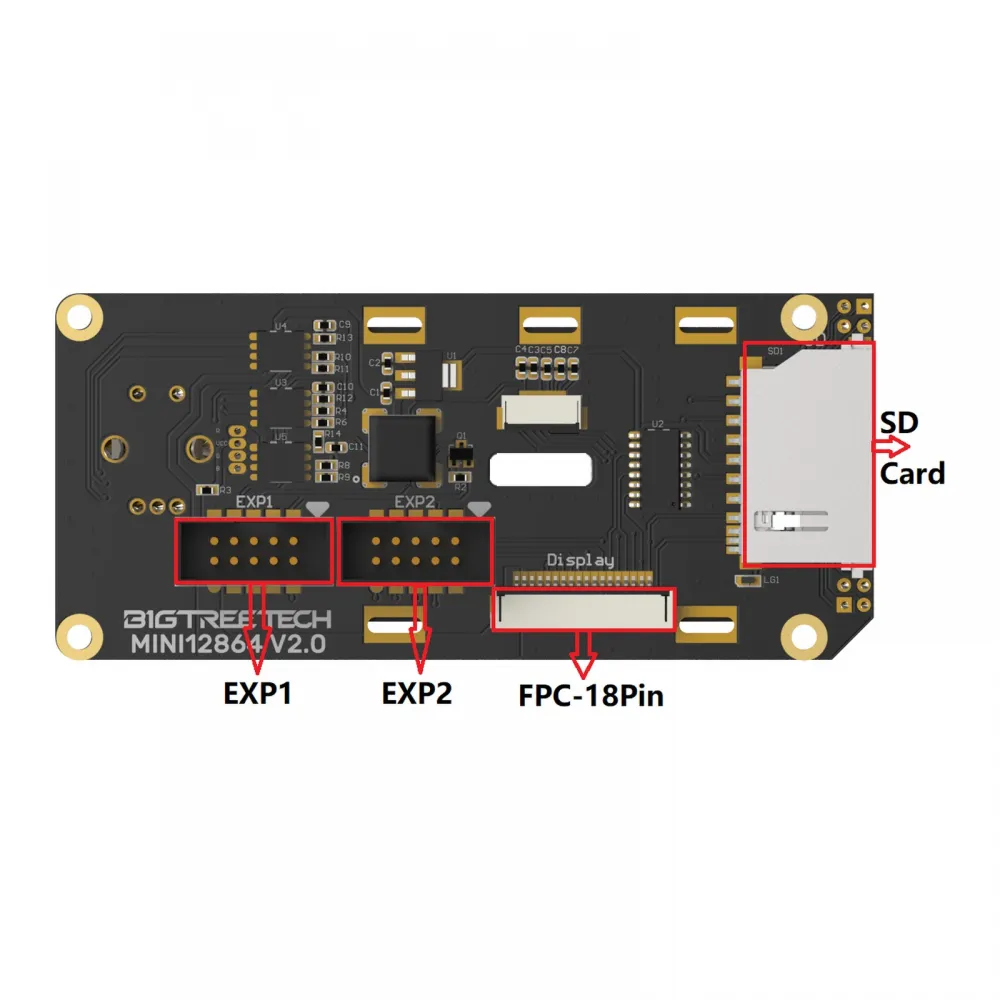

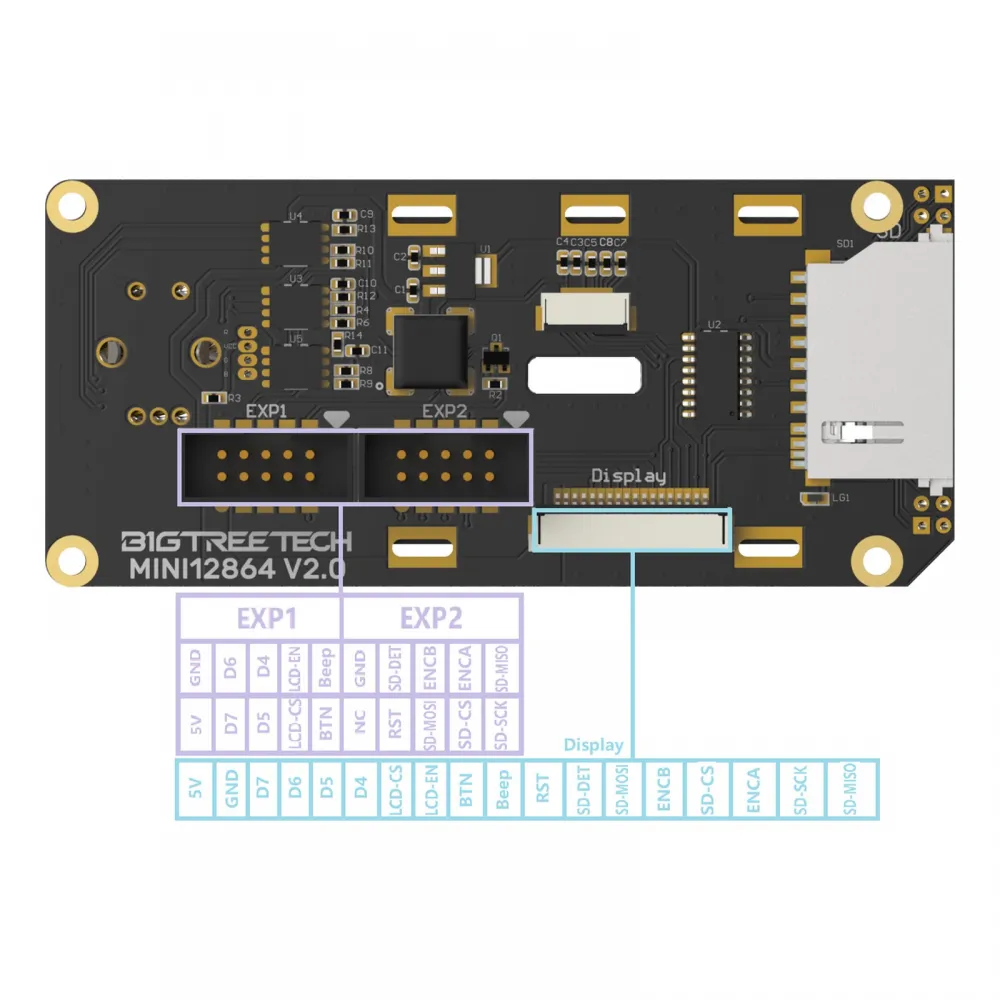

EXP1 concentra la alimentación, las señales del LCD, el pulsador del encoder y el buzzer. EXP2 lleva el encoder y las señales SPI empleadas por la tarjeta SD. El conector FPC reúne en 18 contactos la alimentación, LCD, encoder, buzzer, reset y señales SD. La imagen debe leerse con la misma orientación física mostrada; no debe convertirse en una regla universal para la numeración de otra placa.
| Interfaz | Señales documentadas | Uso |
|---|---|---|
| EXP1 | 5 V, GND, D4-D7, LCD-CS, LCD-EN, BTN y Beep | LCD, pulsación, iluminación y avisador |
| EXP2 | GND, NC, RST, ENCA, ENCB, SD-DET, SD-MISO, SD-MOSI, SD-CS y SD-SCK | Encoder y tarjeta SD |
| FPC Display | 18 contactos con alimentación, LCD, encoder, buzzer, reset y SD | Conexión directa con placas específicamente preparadas |
Compatibilidad con placas e impresoras
BIGTREETECH documenta la conexión de esta V2.0 a una SKR 3 mediante EXP1 y EXP2, y a una Octopus MAX EZ V1.0 mediante FPC. La placa BIGTREETECH Octopus V1.1 de 32 bits para Voron dispone de EXP1/EXP2 y puede utilizar una Mini12864 cuando su revisión, cableado y firmware se configuran expresamente para ella.
Es una elección habitual en montajes Voron 2.4 y Voron Trident, pero la compatibilidad no pertenece a la impresora por su nombre: depende de la controladora instalada, la carcasa o falda impresa, los cables, el pinout y la configuración. En máquinas personalizadas con SKR, RAMPS u otras placas RepRap debe realizarse la misma comprobación.
No debe considerarse una sustitución directa de cualquier pantalla 12864 ni de las pantallas originales de Creality Ender-3, Ender-3 Pro o Ender-3 V2. Esas conversiones pueden necesitar adaptador, cableado específico, carcasa y firmware recompilado.
Configuración actual en Marlin
En las versiones actuales de Marlin 2.1.x, V1.0 y V2.0 comparten la definición BTT_MINI_12864. En Configuration.h se utiliza:
#define BTT_MINI_12864
#define NEOPIXEL_LEDEl manual antiguo de BIGTREETECH muestra BTT_MINI_12864_V1; ese nombre corresponde a versiones anteriores de Marlin y no debe copiarse sin comprobar la versión instalada. La placa seleccionada en MOTHERBOARD debe aportar los pines correctos para EXP1/EXP2. No inventes NEOPIXEL_PIN si la definición de pines de la placa ya lo establece.
Si después de actualizar el firmware el LCD se ilumina pero no muestra contenido, BIGTREETECH propone recuperar el contraste predeterminado con M502 y guardar con M500. M502 restaura todos los ajustes de EEPROM, no solo el contraste: guarda antes pasos, PID, offsets, malla y cualquier calibración que necesites conservar.
Configuración en Klipper
El manual V2.0 de BIGTREETECH y la configuración de referencia de Klipper utilizan el controlador uc1701. Este bloque solo funciona cuando la sección [board_pins] de la placa define correctamente los alias EXP1_n y EXP2_n:
[display]
lcd_type: uc1701
cs_pin: EXP1_3
a0_pin: EXP1_4
rst_pin: EXP1_5
contrast: 63
encoder_pins: ^EXP2_5, ^EXP2_3
click_pin: ^!EXP1_2
# Selecciona solo la alternativa adecuada para tu placa:
# spi_bus: spi
# spi_software_miso_pin: EXP2_1
# spi_software_mosi_pin: EXP2_6
# spi_software_sclk_pin: EXP2_2
[output_pin beeper]
pin: EXP1_1
[neopixel btt_mini12864]
pin: EXP1_6
chain_count: 3
color_order: RGB
initial_RED: 0.4
initial_GREEN: 0.4
initial_BLUE: 0.4No copies los alias como si fueran nombres físicos del microcontrolador. Utiliza el archivo de ejemplo de la placa exacta y comprueba a qué GPIO corresponde cada EXP. Algunas placas requieren SPI por hardware y otras por software; no actives ambas alternativas a la vez. Si el encoder gira al revés, puede corregirse intercambiando el orden de sus dos pines en encoder_pins, sin modificar el cableado.
Uso con RepRapFirmware
BIGTREETECH no proporciona para esta pantalla una configuración específica de RepRapFirmware. Algunas placas Duet admiten pantallas gráficas de la familia ST7567/UC1701, pero el soporte cambia entre Duet 2 Maestro, Duet 3 Mini 5+ y otras controladoras, y puede exigir un mazo de cables dedicado.
Por tanto, EXP1/EXP2 no bastan para prometer compatibilidad. Deben confirmarse en la documentación de la placa el controlador LCD admitido, alimentación, mapa de señales, soporte de encoder y RGB y el comando M918 apropiado para esa versión de RepRapFirmware. El lector SD de la pantalla puede no estar disponible aunque funcionen el LCD y el encoder.
Instalación y diagnóstico
- Desconecta fuente y USB antes de manipular EXP1, EXP2 o FPC.
- Comprueba la serigrafía MINI12864 V2.0 y el esquema de la revisión exacta de la placa principal.
- Verifica pin 1, GND, 5 V y continuidad de cada cable. EXP1 debe corresponder con EXP1 y EXP2 con EXP2 según el pinout real.
- No conectes simultáneamente EXP1/EXP2 y FPC salvo que la documentación de la placa lo indique expresamente.
- Configura el firmware para el modelo de pantalla y la placa antes de la primera prueba.
- Comprueba por separado imagen, encoder, pulsación, reset, buzzer, RGB y lector SD.
- Si queda en blanco, se reinicia al girar el encoder, se calienta o funciona solo una parte, apaga inmediatamente y revisa orientación, pinout, SPI y configuración.
Diferencias frente a BIGTREETECH MINI12864 V1.0
V1.0 y V2.0 conservan unas dimensiones exteriores nominales de 104,99 × 47 mm, pero no son la misma placa. La V2.0 añade la interfaz FPC de 18 pines y modifica la distribución de componentes y conexiones. La coincidencia del contorno facilita reutilizar algunos diseños de montaje, aunque deben revisarse profundidad, acceso a la SD, encoder y holguras interiores.
Como alternativa de otra marca y con documentación propia, puedes consultar la pantalla MKS MINI12864 V3.0 RGB con microSD. No debe intercambiarse copiando el mismo firmware o cableado: se compara por placa, pinout y revisión.
Contenido
- 1 × pantalla BIGTREETECH MINI12864 V2.0.
- 2 × cables planos IDC de conexión.
Si necesitas separar más la pantalla de la electrónica, el pack de dos cables planos IDC de 10 pines y 1 m para LCD RepRap EXP1/EXP2 es una alternativa condicionada. Antes de sustituir los originales, comprueba continuidad, orientación, interferencias y estabilidad con esa longitud.
