Cama caliente de silicona adhesiva 100 × 100 mm - 24 V, 60 W y NTC 100K B3950

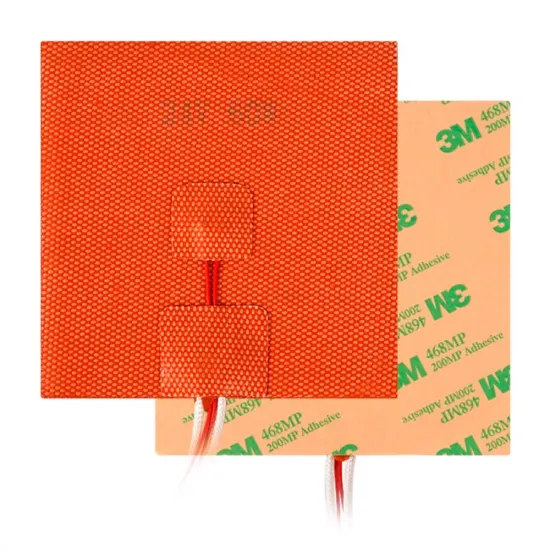

Cama caliente de silicona 100x100mm 24V 60W - cableada
Cama caliente de silicona 100x100mm 24V 60W - cableada
Cama caliente de silicona 100x100mm 24V 60W - cableada
Pocas Unidades en Stock -8 %
Cama caliente de silicona 100x100mm 24V 60W - cableada
Cama caliente de silicona 100x100mm 24V 60W - cableada
Cama caliente de silicona 100x100mm 24V 60W - cableada
Cama caliente de silicona adhesiva 100 × 100 mm - 24 V, 60 W y NTC 100K B3950
12.50€
11.50€
Sin Iva: 9.50€
  • Stock: 3
  • Modelo: CC-Silicona100x100-24V

Tipo:

100x100mm 24V 60W

100x100mm 24V 60W

300x300mm 24V 300W

300x300mm 24V 300W

300x300mm 220V 500W

300x300mm 220V 500W

350x350mm 220V 750W

350x350mm 220V 750W

400x400mm 220V 800W

400x400mm 220V 800W

Envío rápido desde España
Entrega desde 24 h y envío gratuito disponibles para España peninsular.
Stock real
Enviamos rápidamente desde España, con factura e IVA desglosado.
Pago seguro y flexible
Tarjeta, PayPal y transferencia bancaria.
Soporte técnico experto
Más de 10 años ayudándote con componentes y compatibilidades.

Calentador flexible de silicona adhesivo de 100 × 100 mm, 24 V y 60 W, preparado para instalar bajo una placa de aluminio compatible y crear una cama caliente compacta. Se entrega cableado e incorpora un termistor NTC 100K B3950 con conector XH2.54.

Su consumo nominal es de 2,5 A, por lo que puede resultar adecuado para impresoras pequeñas, bancos de prueba y proyectos a medida de 24 V, siempre que se comprueben la superficie disponible, la capacidad de la salida y las protecciones.

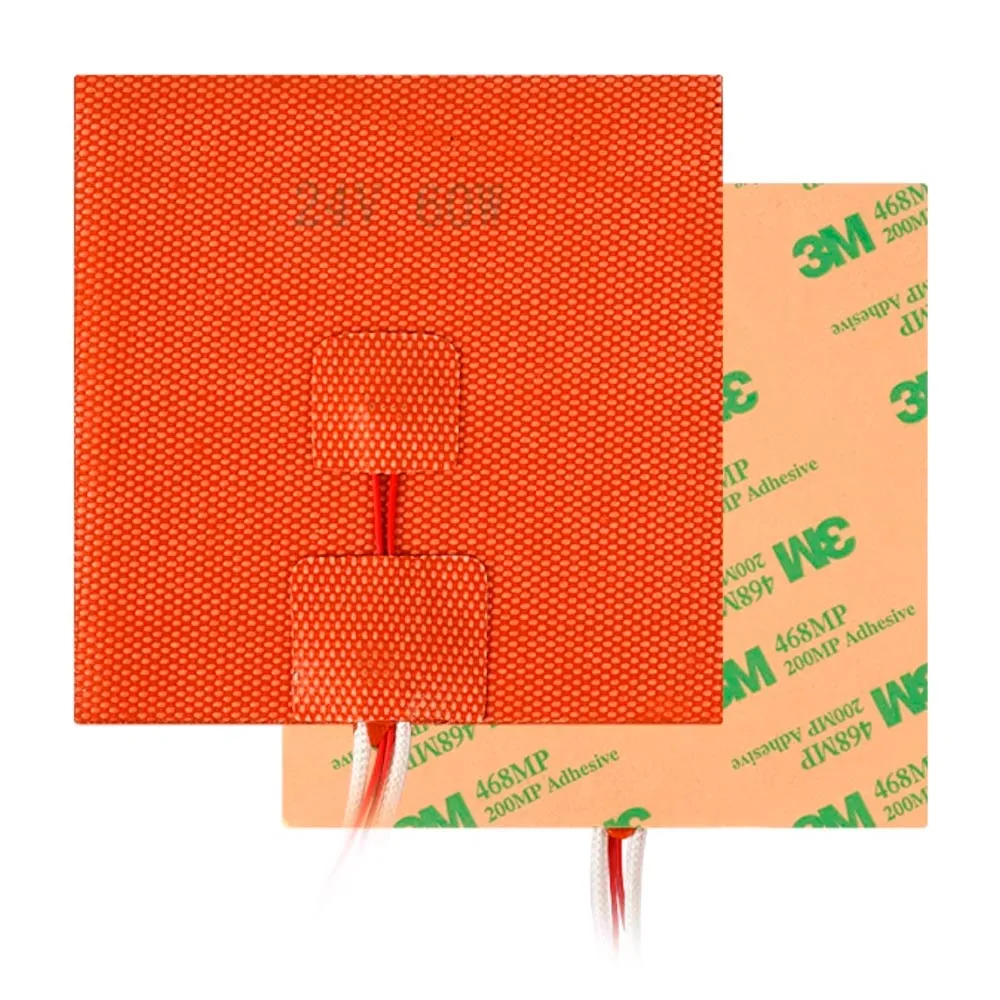

Calentador flexible de silicona de 100 por 100 mm visto por la cara calefactora y el reverso adhesivo

Características y datos eléctricos

CaracterísticaValor
Medidas nominales100 × 100 mm
Alimentación24 V CC
Potencia nominal60 W
Corriente nominal calculada2,5 A
Resistencia nominal calculada9,6 Ω
SensorNTC 100K B3950, conector XH2.54
Longitud de cableAproximadamente 60 cm
MontajeReverso autoadhesivo para una placa compatible

Compatibilidad mecánica y eléctrica

Es adecuada para una placa con cara inferior plana de al menos 100 × 100 mm, sin tornillos, rebajes ni obstáculos en la zona adhesiva. El área de impresión anunciada por una máquina no siempre coincide con el tamaño físico disponible bajo su cama: comprueba placa, fijaciones, salida del cable y recorrido antes de comprar.

La fuente de 24 V debe cubrir los 60 W del calentador y todas las cargas simultáneas de la máquina con margen. La salida de cama de una controladora puede utilizarse únicamente si su fabricante confirma que MOSFET, fusible, terminales y pistas admiten al menos 2,5 A continuos con margen.

Si la capacidad de la salida no está clara, puede añadirse una etapa externa como el módulo MOSFET FYSETC de 30 A para cargas DC de 12/24 V. Su valor nominal no sustituye el dimensionado del cableado, el fusible ni la comprobación térmica.

Instalación

  1. Presenta el calentador bajo la placa antes de retirar el protector adhesivo.
  2. Comprueba una resistencia en frío cercana a 9,6 Ω, considerando la precisión del multímetro y las puntas.
  3. Limpia, desengrasa y seca una placa de aluminio plana.
  4. Adhiere progresivamente desde un borde, evitando burbujas, pliegues y tensiones.
  5. No cortes, taladres, dobles ni intentes recolocar el calentador después de pegarlo.
  6. Añade alivio de tensión para que el movimiento de la cama no alcance las uniones eléctricas.

Configuración del termistor

El sensor es un NTC 100K B3950 genérico. Tras configurarlo, compara la lectura en frío con la temperatura ambiente y verifica el calentamiento con un instrumento independiente.

Marlin

Con el pull-up habitual de 4,7 kΩ, la opción inicial para esta curva es:

#define TEMP_SENSOR_BED 11

Mantén activa THERMAL_PROTECTION_BED. Si utilizas PID de cama y la etapa admite ese tipo de conmutación, puede ajustarse a la temperatura de trabajo; por ejemplo, M303 E-1 C8 S60 realiza ocho ciclos a 60 °C.

Klipper

En [heater_bed] utiliza sensor_type: Generic 3950. Los valores de sensor_pin y heater_pin dependen de la placa. Con el conjunto verificado puede ejecutarse PID_CALIBRATE HEATER=heater_bed TARGET=60 y después SAVE_CONFIG.

RepRapFirmware

La curva puede definirse mediante M308 con T100000 B3950; por ejemplo, M308 S0 P"bed_temp" Y"thermistor" T100000 B3950 A"Bed". Sustituye el número y el puerto por los correspondientes a tu controladora.

Protecciones y puesta en marcha

  • Fusible dedicado en la rama del calentador.
  • Cables, terminales y conectores adecuados para la corriente.
  • Fusible térmico no rearmable en contacto con la placa y capaz de cortar el calentador.
  • Protección contra fuga térmica activa y comprobada en el firmware.
  • Primer calentamiento escalonado y supervisado, revisando conexiones, etapa de potencia y lectura del sensor.

La protección del firmware no sustituye el corte térmico independiente. La temperatura segura depende de todo el conjunto: placa, adhesivo, aislamiento, sensor, cableado y superficie de impresión.

Es para ti si

  • Construyes una cama compacta con alimentación de 24 V.
  • Dispones de una cara inferior plana de 100 × 100 mm.
  • Necesitas un calentador adhesivo con termistor B3950 integrado.

No es para ti si

  • Tu placa, fuente o cableado no admite la carga completa.
  • La zona útil es menor o contiene obstáculos.
  • Buscas una cama completa: no incluye placa de aluminio ni superficie de impresión.
