Cama caliente de silicona adhesiva 300 × 300 mm — 220 V, 500 W y NTC 100K
29.99€
Sin Iva: 24.79€
- Stock: 9
- Modelo: CC-Silicona300x300-220V
Tipo:
100x100mm 24V 60W
300x300mm 24V 300W
300x300mm 220V 500W
350x350mm 220V 750W
400x400mm 220V 800W

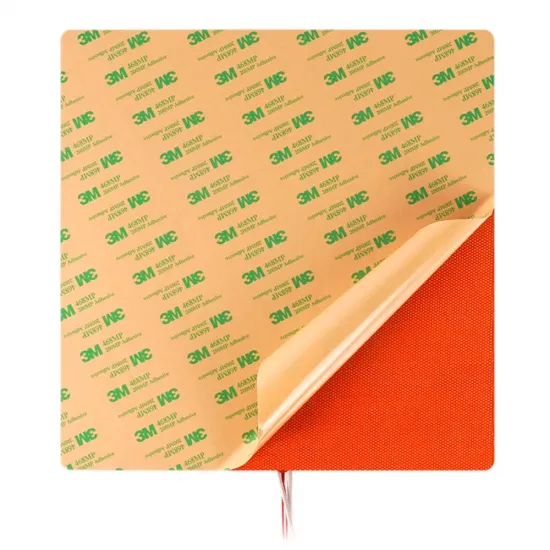

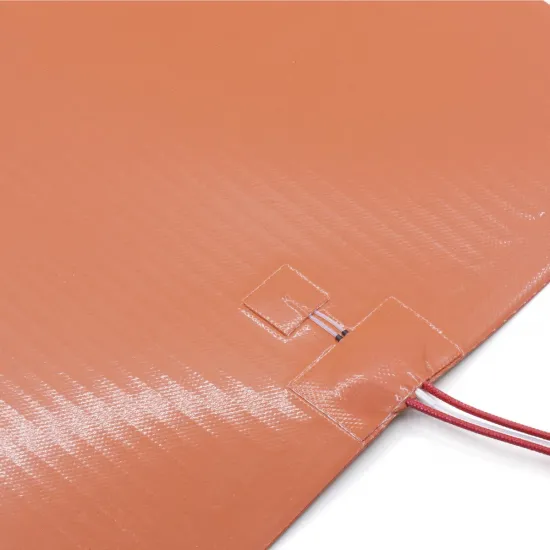

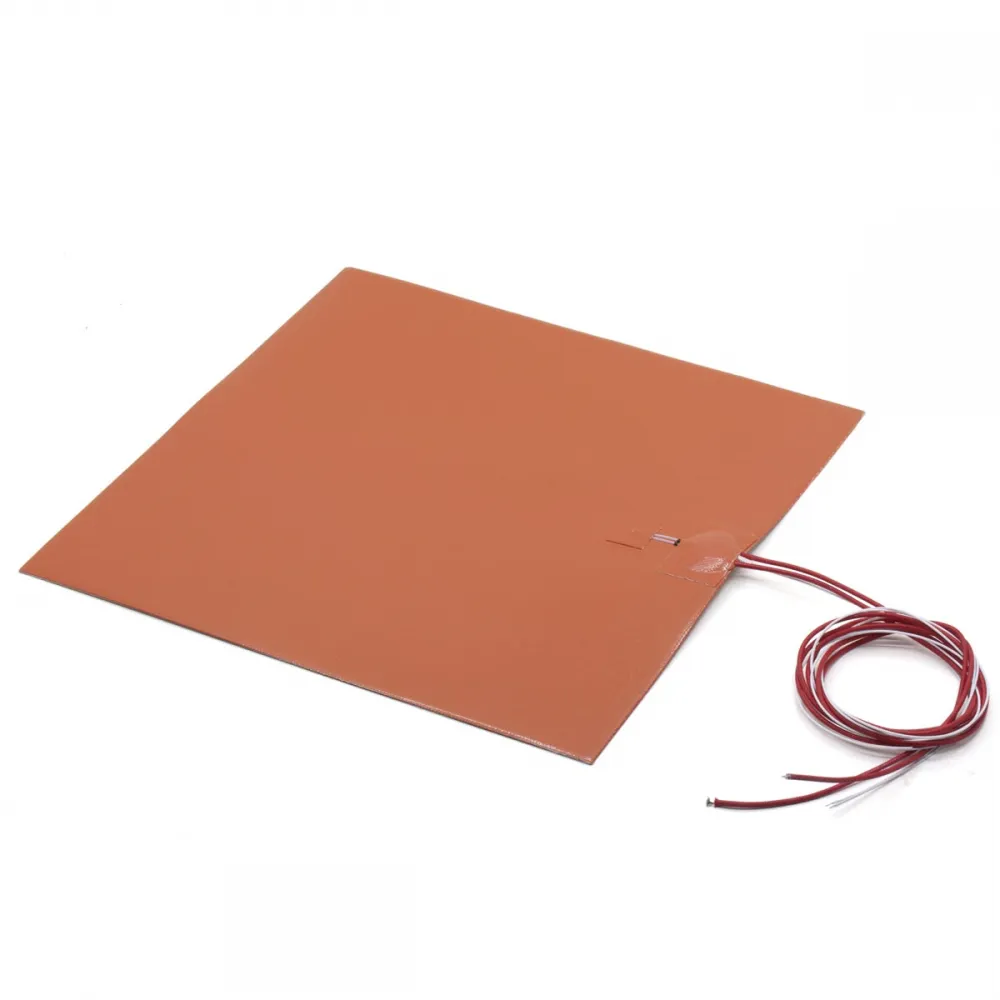

Calentador flexible de silicona adhesivo de 300 × 300 mm, 220 V y 500 W para instalar bajo una placa de aluminio compatible. Se entrega cableado, con aproximadamente 1 m de cable y sensor NTC 100K con conector XH2.54.
Tensión de red: su instalación debe realizarla una persona cualificada. Necesita control AC adecuado, protección eléctrica, tierra en la placa metálica y corte térmico independiente; no se conecta directamente a una salida de cama de 12/24 V.
Datos eléctricos
| Medida | 300 × 300 mm |
|---|---|
| Tensión / potencia | 220 V CA / 500 W |
| Corriente nominal calculada | 2,27 A a 220 V |
| Resistencia calculada | 96,8 Ω |
| Sensor | NTC 100K 3950 |
| Peso | aprox. 243 g |
En una red de 230 V, un calentador resistivo con 96,8 Ω disiparía aproximadamente 547 W. Dimensiona relé, fusible, cableado y disipación para la tensión real y las tolerancias, no solo para 500 W.
Protecciones imprescindibles
- SSR o contactor para CA y carga resistiva, dimensionado con margen y montado según su disipación.
- Fusible o magnetotérmico adecuado al conductor y a la carga, además de protección diferencial.
- Tierra de protección independiente sobre la placa de aluminio.
- Fusible térmico no rearmable en contacto con la placa y en serie con el calentador.
- Separación y envolvente entre tensión de red y electrónica de baja tensión.
- Alivio de tensión y cableado resistente a temperatura y movimiento.
El SSR-40DA puede gobernar una carga resistiva de CA desde una señal de control compatible, pero debe dimensionarse por corriente útil, temperatura y disipador; su marcado de 40 A no sustituye ese cálculo.
Montaje y puesta en marcha
- Comprueba medida, potencia, resistencia y aislamiento antes de pegar.
- Desengrasa una placa de aluminio plana; pega desde un borde sin burbujas y no intentes reposicionar.
- No cortes, perfores, pliegues ni arrugues la silicona.
- Instala tierra y fusible térmico antes de energizar.
- Activa protección térmica y un control por ciclos apropiado para el SSR.
- Calienta gradualmente bajo supervisión y contrasta varios puntos con un instrumento independiente.
Es para ti si
- Construyes una cama de 300 mm y puedes realizar una instalación de red segura.
- Necesitas calentamiento potente y uniforme sobre una placa adecuada.
No es para ti si
- Buscas una cama lista para enchufar a la placa de 24 V.
- No puedes instalar tierra, fusible térmico y protecciones de red.
