- Stock: 93
- Modelo: Bimetal-M6-D7
Modelo:
Di: 4.1
All Metal
Bimetal
Titanio
Bimetal - alta calidad

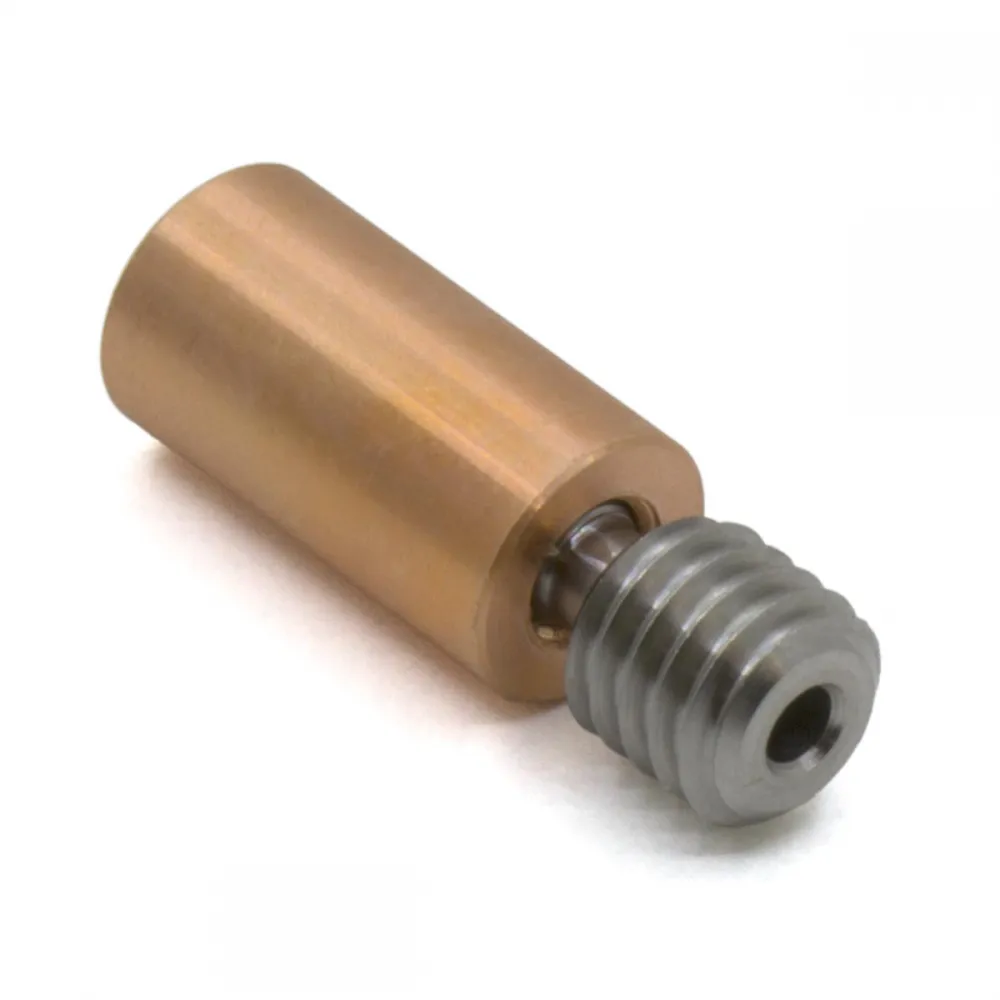

Garganta bimetálica all-metal para hotends duales de estilo V6, con rosca M6 × 1 hacia el bloque calefactor y cuerpo superior liso de Ø6,95 mm para su retención en un disipador compatible con gargantas nominales de Ø7 mm.
Su construcción combina titanio en el puente térmico y cobre en la zona fría. El titanio limita la propagación del calor desde el bloque, mientras que el cobre ayuda a transferir al disipador el calor que alcanza la parte superior.
Ventajas de la construcción bimetálica
- Ayuda a separar térmicamente el bloque caliente y el disipador.
- Favorece la evacuación del calor en la zona fría.
- Mantiene el PTFE fuera de la zona caliente.
- Puede reducir el heat creep si el disipador recibe una ventilación suficiente y uniforme.

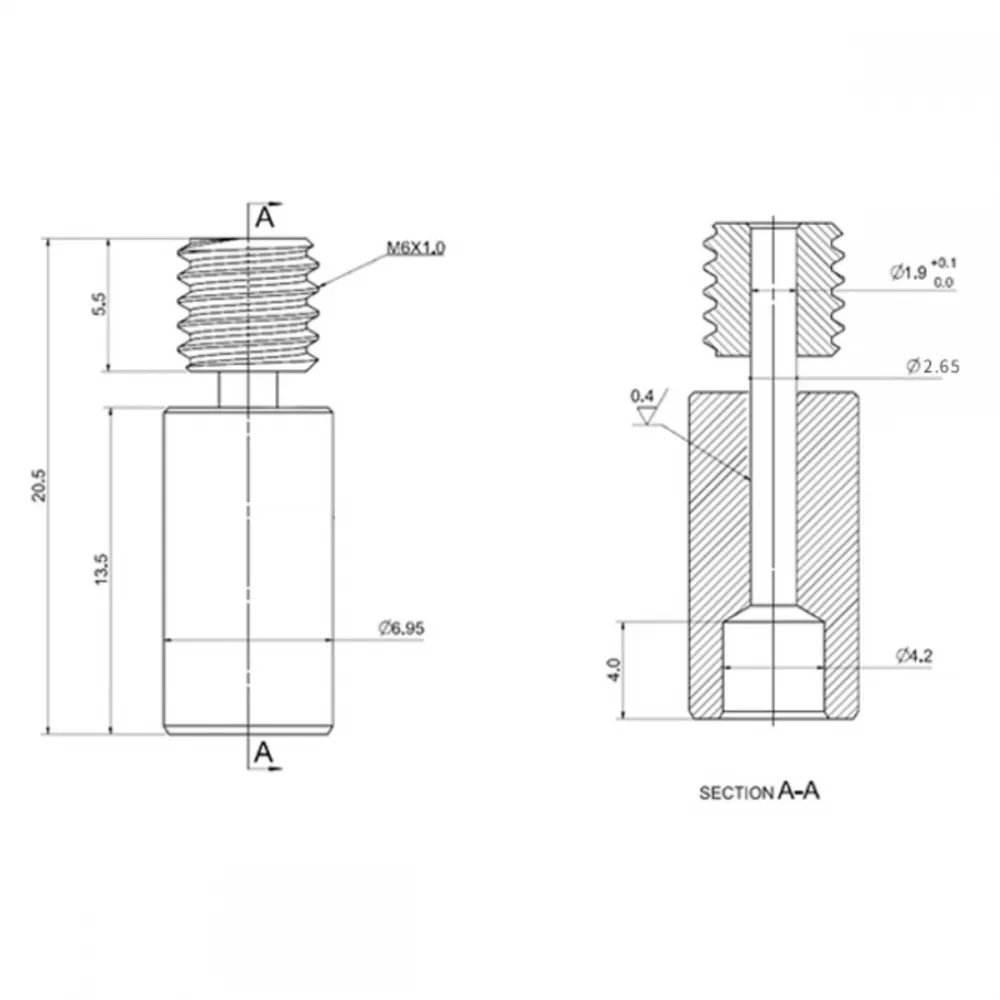

| Característica | Medida nominal |
|---|---|
| Longitud total | 20,5 mm |
| Rosca hacia el bloque | M6 × 1; tramo de 5,5 mm |
| Cuerpo para el disipador | Liso Ø6,95 × 13,5 mm |
| Paso para filamento | Ø1,9 a 2,0 mm |
| Entrada fría para guía PTFE | Ø4,2 mm; 4 mm de profundidad |
| Filamento | 1,75 mm |
Componentes compatibles
El lado M6 puede combinarse con el bloque calefactor V6 estándar para termistor, el bloque V6 para sensores encapsulados de 3 mm o el bloque V6 de Brass para sensores de 3 mm, siempre que el conjunto mantenga la geometría de sellado V6 correspondiente.
El cuerpo liso nominal de Ø7 mm está diseñado para disipadores que sujetan la garganta mediante su alojamiento y sistema de retención, como el disipador dual de aluminio estilo Chimera para dos hotends V6. En un cabezal dual deben comprobarse también la retención de ambas gargantas, la refrigeración y la alineación en altura de las dos boquillas.
No es intercambiable directamente con una garganta M7. Si tu disipador utiliza una rosca M7 hembra, elige la garganta bimetálica M6/M7 tipo V6.
Montaje
- Introduce el cuerpo liso de cobre en el alojamiento Ø7 mm del disipador y asegúralo mediante el sistema de retención del cabezal.
- Enrosca el extremo M6 de titanio en el bloque calefactor.
- Ajusta la boquilla contra la garganta dentro del bloque para crear el sellado del recorrido de material.
- Evita torsionar el puente térmico y realiza el apriete final en caliente con el bloque correctamente sujeto.
- Comprueba la ventilación y, en sistemas duales, iguala la altura de ambas boquillas antes de imprimir.
Tras el montaje puede ser necesario revisar la retracción, recalibrar el PID si cambia la respuesta térmica y ajustar nuevamente la altura o el Z-offset de la boquilla. No existe un parámetro de firmware específico para la garganta.
Contenido del suministro: 1 garganta bimetálica M6/Ø7 mm. No incluye bloque, disipador, boquilla ni tubo PTFE.
