- Stock: 16
- Modelo: Throat-AM-Bimetal-M6-D7
Modelo:
Di: 4.1
All Metal
Bimetal
Titanio
Bimetal - alta calidad

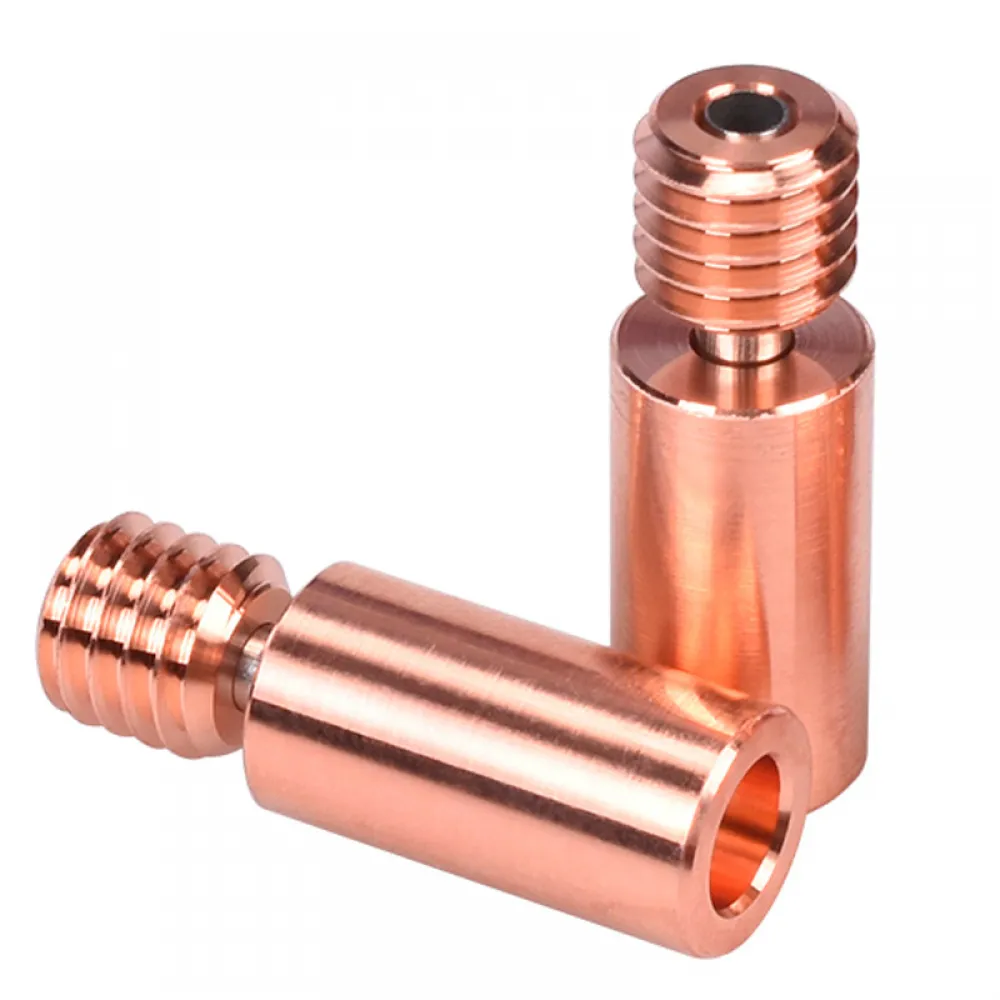

Garganta bimetálica Trianglelab All Metal para hotends duales de estilo V6, con rosca M6 hacia el bloque calefactor y un cuerpo superior liso de Ø7 mm para su retención en un disipador compatible. Está diseñada para filamento de 1,75 mm.
Combina un tubo central pulido de acero inoxidable con dos secciones de aleación de cobre. Esta arquitectura concentra la ruptura térmica en una zona muy fina y ayuda al disipador a mantener frío el filamento antes de entrar en la zona de fusión.
Características principales
- Recorrido All Metal sin PTFE en la zona caliente.

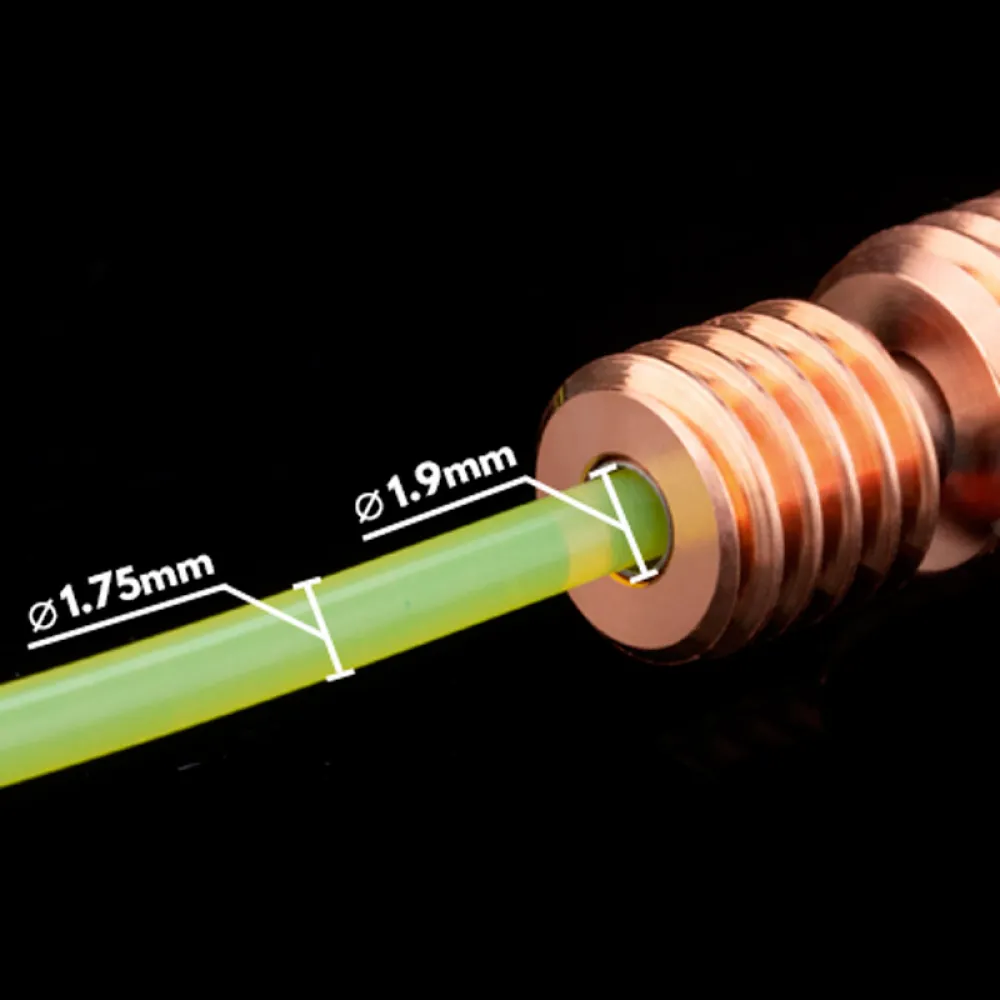

- Conducto interior pulido de Ø1,9 mm para filamento nominal de 1,75 mm.
- Cuerpo frío liso nominal de Ø7 mm, diferente de una garganta roscada M7.
- Construcción en tres piezas para separar térmicamente el bloque y el disipador.
El fabricante califica esta familia de gargantas hasta 450 °C, pero esa cifra no debe aplicarse al hotend completo: respeta siempre el límite inferior del sensor, calentador, bloque, boquilla, cableado y sistema de control utilizados.
| Característica | Especificación nominal |
|---|---|
| Filamento | 1,75 mm |
| Paso interior | Ø1,9 mm |
| Conexión al bloque | Rosca M6 |
| Conexión al disipador | Cuerpo liso Ø7 mm |
| Materiales | Aleación de cobre y acero inoxidable |
| Tipo | Bimetálica, All Metal, para hotend dual |
Compatibilidad con hotends duales
El cuerpo liso de Ø7 mm está pensado para disipadores que sujetan cada garganta mediante un alojamiento y sistema de retención compatibles, como el disipador dual de aluminio estilo Chimera para dos hotends V6. Antes de comprar, comprueba el diámetro real, la profundidad de inserción y la forma de fijación del disipador.
El extremo M6 puede utilizar bloques V6 con rosca y geometría de sellado coincidentes, como el bloque V6 estándar para termistor, el bloque V6 para sensores de 3 mm o el bloque V6 de Brass para sensores de 3 mm.
No es intercambiable con una garganta M7 roscada ni debe elegirse únicamente porque otra garganta mida aproximadamente 7 mm. La longitud, la retención y el sellado con la boquilla también deben coincidir. Si tu disipador tiene rosca M7 hembra, utiliza la garganta Trianglelab M6/M7.
Montaje y ajuste de un sistema dual
- Introduce el cuerpo liso en el alojamiento Ø7 mm del disipador y asegúralo con su sistema de retención.
- Enrosca el extremo M6 en el bloque y ajusta la boquilla para que selle contra la garganta dentro del bloque.
- Sujeta el bloque durante el apriete y no torsiones el fino tubo central.
- Comprueba que ambas gargantas reciben refrigeración uniforme y que sus boquillas quedan correctamente alineadas en altura.
- Revisa Z-offset, retracción y PID si el comportamiento mecánico o térmico cambia tras el montaje.
No requiere un parámetro de firmware específico. En sistemas duales sí debe configurarse correctamente la separación entre boquillas y el método de selección de cada extrusor según la electrónica y el firmware de la máquina.
Es para ti si…
- Tu disipador dual utiliza gargantas lisas nominales de Ø7 mm con bloque M6.
- Quieres un recorrido All Metal y una transición térmica más definida.
- Puedes comprobar y ajustar la retención, refrigeración y altura de las dos boquillas.
No es para ti si…
- Tu disipador utiliza rosca M7 o una garganta lisa de longitud diferente.
- Buscas un recambio directo para un hotend Creality, Revo, Dragon, Rapido, CHC u otro sistema propietario sin haber comparado todas las cotas.
- No puedes realizar el sellado en caliente y la posterior alineación de boquillas.
Contenido del suministro: 1 garganta bimetálica Trianglelab M6/Ø7 mm. No incluye bloque, disipador, boquilla ni tubo PTFE.
