Bimetal - alta calidad

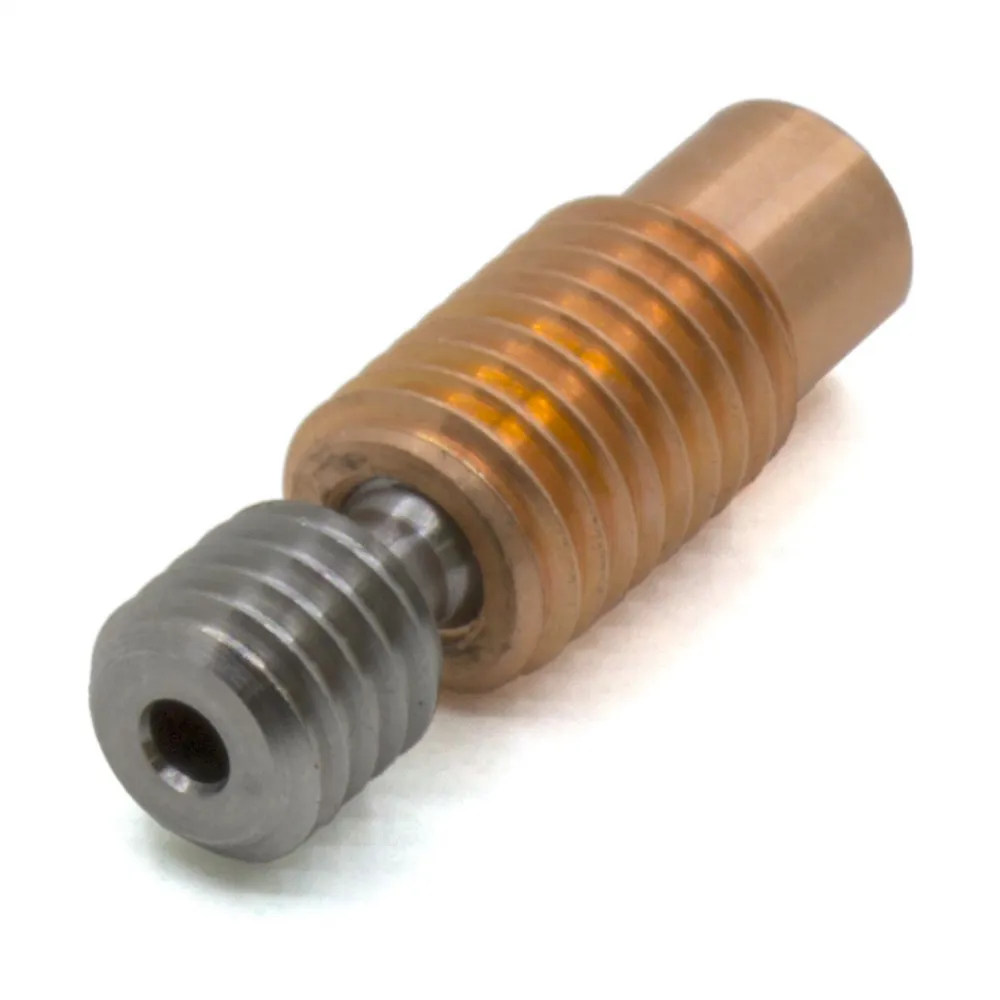

Garganta o heatbreak bimetálico all-metal para hotends de geometría tipo V6, con rosca M6 × 1 hacia el bloque calefactor y rosca M7 × 1 hacia el disipador. Está diseñada para filamento de 1,75 mm.
Combina una sección de titanio, que limita la transmisión de calor hacia la zona fría, con una sección de cobre que facilita la transferencia del calor residual al disipador. Con una refrigeración adecuada, esta arquitectura ayuda a mantener una transición térmica más definida y a reducir el heat creep.
Ventajas de una garganta bimetálica
- Menor transferencia de calor hacia arriba: el puente térmico de titanio ayuda a aislar el bloque de la zona fría.
- Mejor evacuación en el disipador: la sección de cobre conduce con rapidez el calor que alcanza el extremo frío.
- Recorrido all-metal: el PTFE no entra en la zona caliente del bloque.
- Transición térmica más corta: puede reducir el reblandecimiento prematuro del filamento cuando el ventilador y el montaje funcionan correctamente.
Una garganta bimetálica no aumenta por sí sola el caudal del hotend ni elimina todos los atascos. La refrigeración, la temperatura, la retracción y el correcto sellado con la boquilla siguen siendo esenciales.

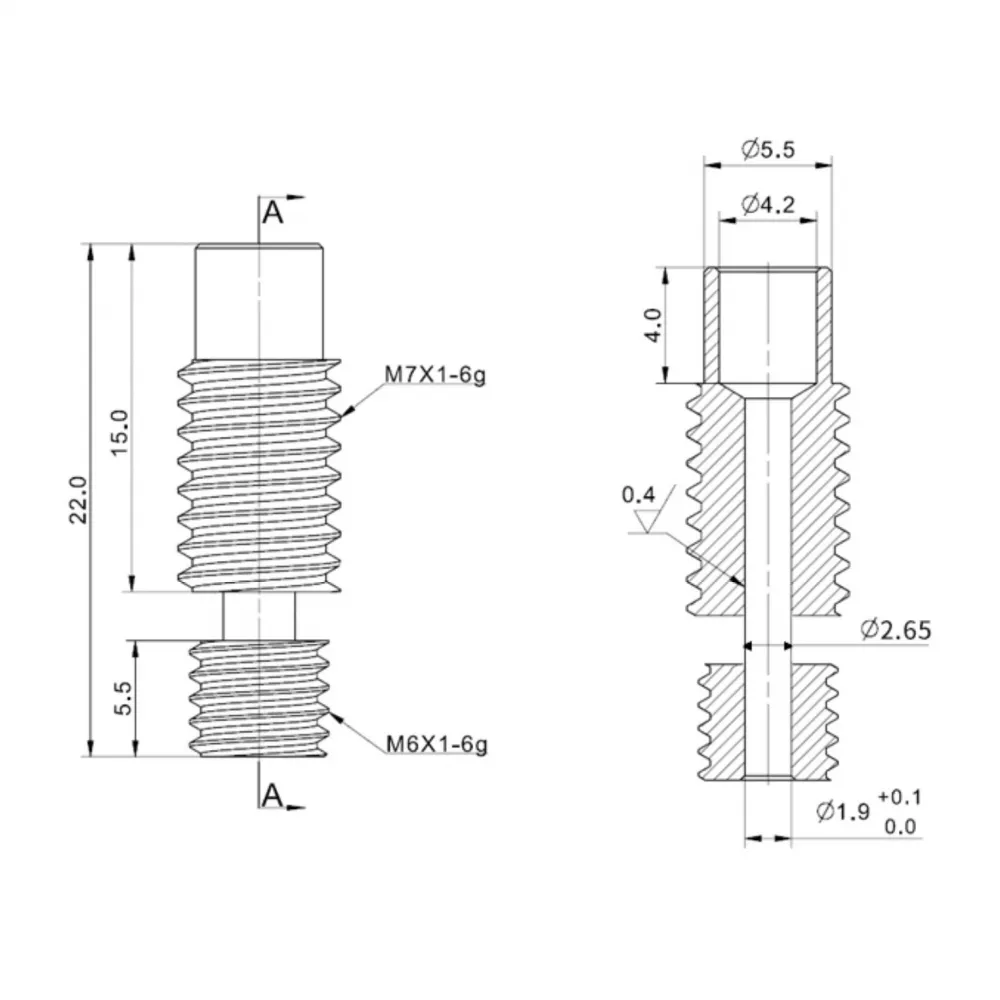

| Característica | Medida nominal |
|---|---|
| Longitud total | 22 mm |
| Rosca hacia el bloque | M6 × 1; tramo de 5,5 mm |
| Conexión con el disipador | M7 × 1 |
| Paso para filamento | Ø1,9 a 2,0 mm |
| Entrada fría para guía PTFE | Ø4,2 mm; 4 mm de profundidad |
| Filamento | 1,75 mm |
Bloques y disipadores compatibles
El extremo M6 puede combinarse con bloques V6 que conserven la misma rosca y geometría de sellado, como el bloque calefactor V6 estándar para termistor, el bloque V6 para sensores encapsulados de 3 mm o el bloque V6 de Brass para sensores de 3 mm.
La rosca superior M7 es adecuada para disipadores como el disipador V6 Bowden con rosca M7, el disipador compacto V6 con rosca M7 o el disipador Trianglelab V6DM con rosca M7.
Compatibilidad condicionada: la denominación V6 o la coincidencia de una rosca no bastan por sí solas. Comprueba la longitud, el asiento de la boquilla, el sensor, el cartucho calefactor y el espacio disponible en el cabezal.
Montaje
- Instala el extremo M7 de cobre en el disipador y el extremo M6 de titanio en el bloque.
- Enrosca la boquilla de forma que selle contra la garganta dentro del bloque; normalmente debe quedar una pequeña separación entre el hexágono de la boquilla y el bloque.
- Sujeta el bloque durante el apriete para no retorcer el fino puente térmico.
- Realiza el apriete final en caliente siguiendo el procedimiento adecuado para la boquilla y el hotend.
- Mantén el ventilador del disipador funcionando mientras el hotend esté caliente y revisa retracción, PID y altura de boquilla después del cambio.
No existe una configuración de firmware específica para esta garganta. La temperatura máxima debe limitarse al componente con menor especificación del conjunto completo.
Si tu disipador utiliza alojamiento liso de Ø7 mm en lugar de rosca M7, elige la garganta bimetálica M6/Ø7 mm para hotend dual.
Contenido del suministro: 1 garganta bimetálica M6/M7. No incluye bloque, disipador, boquilla ni tubo PTFE.
