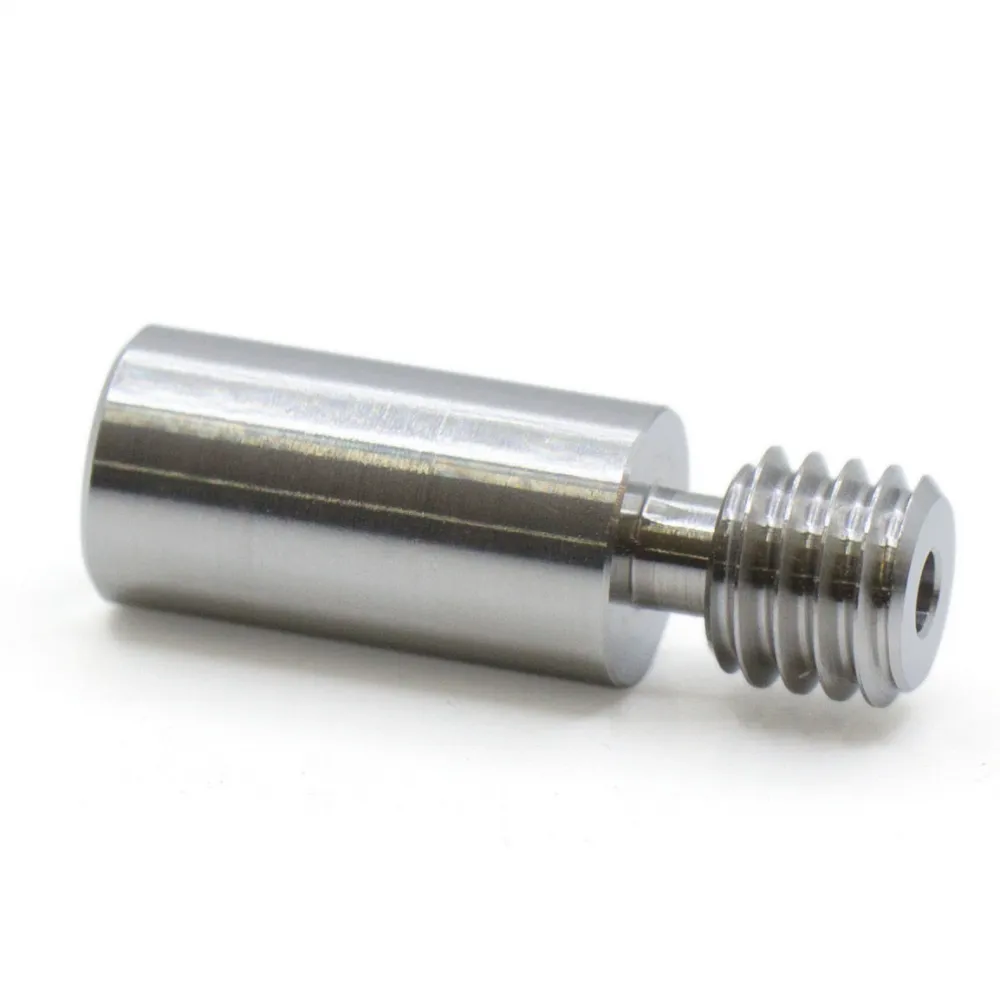

Garganta o heatbreak Trianglelab Kraken all-metal, fabricada en aleación de titanio para filamento de 1,75 mm. Utiliza un cuerpo frío liso de Ø7 mm y una rosca caliente M6, una geometría diseñada para disipadores que sujetan la garganta mediante un alojamiento cilíndrico y retención lateral.
Trianglelab declara esta referencia compatible con sistemas V6 Chimera+. Su longitud nominal es de 20,5 mm y su paso interior de aproximadamente 2 mm mantiene el PTFE fuera de la zona caliente. La compatibilidad con cualquier otro cabezal debe comprobarse por medidas, sistema de retención y posición final de la boquilla.
Características principales
- Fabricante: Trianglelab.
- Familia: Kraken, para montajes V6 Chimera+ compatibles.
- Material: aleación de titanio de grado no especificado.
- Construcción monobloque all-metal.
- Longitud total: 20,5 mm.
- Cuerpo frío liso: Ø7 mm.
- Rosca hacia el bloque: M6.
- Paso interior nominal: aproximadamente Ø2 mm.
- Filamento: 1,75 mm.
| Característica | Especificación nominal |
|---|---|
| Longitud total | 20,5 mm |
| Conexión al disipador | Cuerpo liso Ø7 mm |
| Conexión al bloque | Rosca M6 |
| Paso interior | Aproximadamente Ø2 mm |
| Filamento | 1,75 mm |
Compatibilidad con disipadores y bloques
El cuerpo liso está diseñado para disipadores con alojamiento nominal de Ø7 mm y un mecanismo independiente que retenga la garganta. Puede combinarse con el disipador dual de aluminio estilo Chimera para dos hotends V6, comprobando el ajuste de cada alojamiento, la fijación lateral y la altura final de las dos boquillas.
El extremo M6 puede utilizarse con bloques que mantengan la rosca y geometría de sellado adecuadas, como el bloque calefactor V6 para termistor, el bloque V6 para sensores encapsulados de 3 mm o el bloque V6 de Brass para sensores de 3 mm.
No es intercambiable directamente con una garganta M7. Para un disipador que utiliza rosca M7 puede elegirse la garganta V6 de titanio M6/M7.
La mención V6, Kraken o Chimera no garantiza por sí sola el montaje. Antes de comprar deben coincidir la longitud de 20,5 mm, el alojamiento liso de Ø7 mm, la retención, la rosca M6 y la superficie de sellado con la boquilla.
Titanio monobloque o garganta bimetálica
Esta versión está fabricada íntegramente en aleación de titanio. Ayuda a limitar la transmisión de calor desde el bloque hacia el disipador y no incorpora una unión entre materiales.
Como alternativa, la garganta bimetálica M6/Ø7 mm para hotend dual combina un puente térmico de titanio con una sección fría de cobre que favorece la transferencia del calor residual al disipador. La elección depende del cabezal, la refrigeración, los materiales y los ajustes; ninguna opción elimina por sí sola todos los problemas de heat creep o retracción.
Montaje y sellado
- Introduce el cuerpo liso de Ø7 mm en el alojamiento del disipador y asegúralo mediante su sistema de retención, sin deformarlo.
- Enrosca el extremo M6 en un bloque compatible.
- Enrosca la boquilla de forma que su cara posterior selle contra la garganta dentro del bloque. Debe quedar una pequeña separación entre el hexágono de la boquilla y el bloque.
- Sujeta el bloque durante el apriete para no transmitir torsión al cuello térmico.
- Realiza el apriete final en caliente conforme al procedimiento y a los límites del bloque, la boquilla y el sensor instalados.
- Mantén una refrigeración continua y uniforme del disipador mientras cualquiera de los hotends esté caliente.
En un cabezal dual deben alinearse las dos boquillas para que queden paralelas y a la altura correcta. Una boquilla inactiva demasiado baja puede rozar la pieza o arrastrar material durante la impresión.
Después del montaje conviene revisar extrusión y retracción, comprobar nuevamente la altura y el Z-offset y recalibrar el control térmico si la respuesta del hotend ha cambiado. La garganta no necesita un parámetro específico en Marlin, Klipper o RepRapFirmware; la configuración de doble extrusor pertenece al conjunto completo de la máquina.
Es para ti si
- Utilizas un disipador dual compatible con cuerpos lisos de Ø7 mm.
- Quieres un recorrido all-metal de titanio para filamento de 1,75 mm.
- Puedes comprobar la retención y alinear correctamente las dos boquillas.
No es para ti si
- Tu disipador utiliza una rosca M7 en lugar de un alojamiento liso.
- Necesitas una garganta de otra longitud o con una fijación específica de fabricante.
- Buscas un recambio directo para una impresora concreta sin comparar antes todas las medidas.
Contenido: 1 garganta Trianglelab Kraken all-metal de titanio M6/Ø7 mm. No incluye disipador, bloque, boquilla, calentador, sensor ni tubo PTFE.
