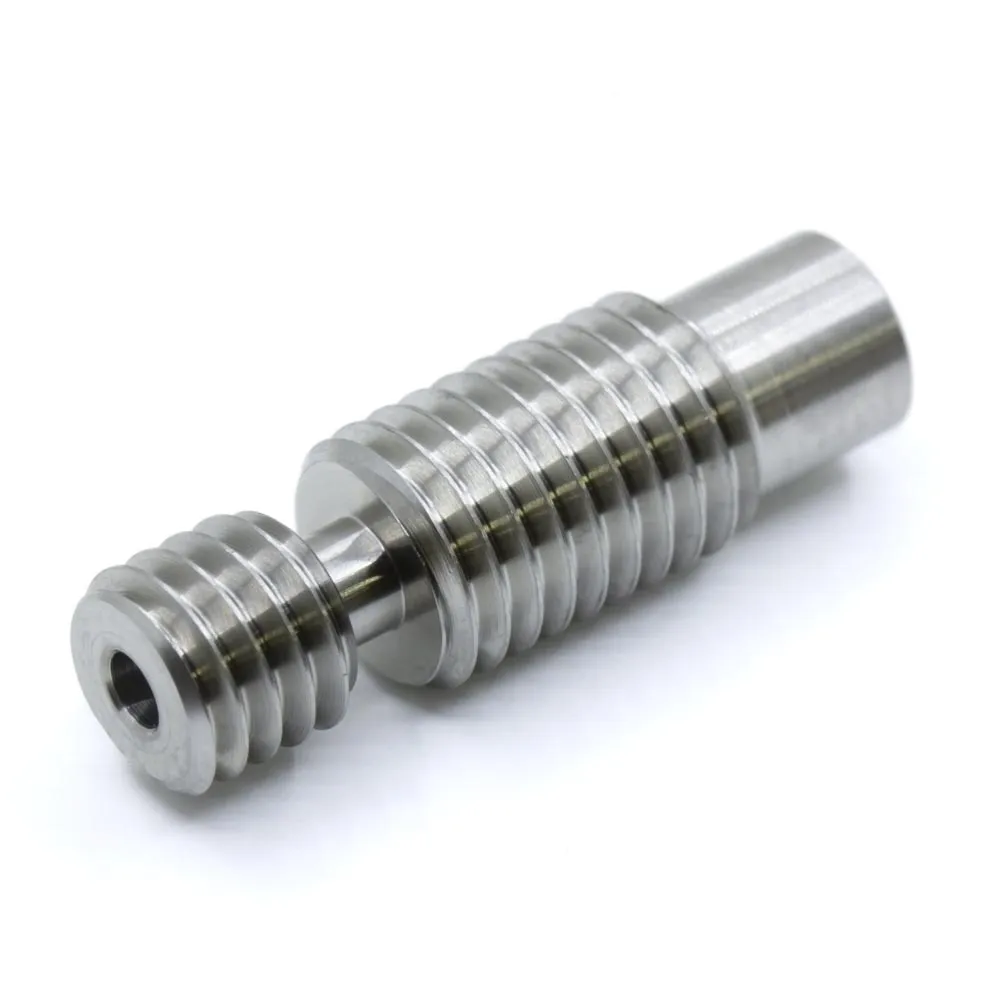

Garganta o heatbreak all-metal de titanio para construir o reparar hotends de geometría tipo V6. Incorpora rosca M7 × 1 hacia el disipador, rosca M6 × 1 hacia el bloque calefactor y un paso de Ø2 mm para filamento de 1,75 mm.
Al no introducir PTFE en la zona caliente, resulta adecuada para montajes all-metal. El titanio limita la transmisión de calor hacia la zona fría y el acabado interior pulido favorece un recorrido uniforme del filamento. El resultado final también depende de una refrigeración correcta, del montaje, de la temperatura y de los ajustes de retracción.
Características principales
- Construcción de una sola pieza de titanio.
- Recorrido all-metal para filamento de 1,75 mm.
- Rosca M7 × 1 en el lado frío del disipador.
- Rosca M6 × 1 en el lado caliente del bloque.
- Entrada fría de Ø4,2 mm para guiar el tubo PTFE.
- Paso de filamento de Ø2 mm en la zona caliente.
- Interior pulido para reducir irregularidades en el recorrido.

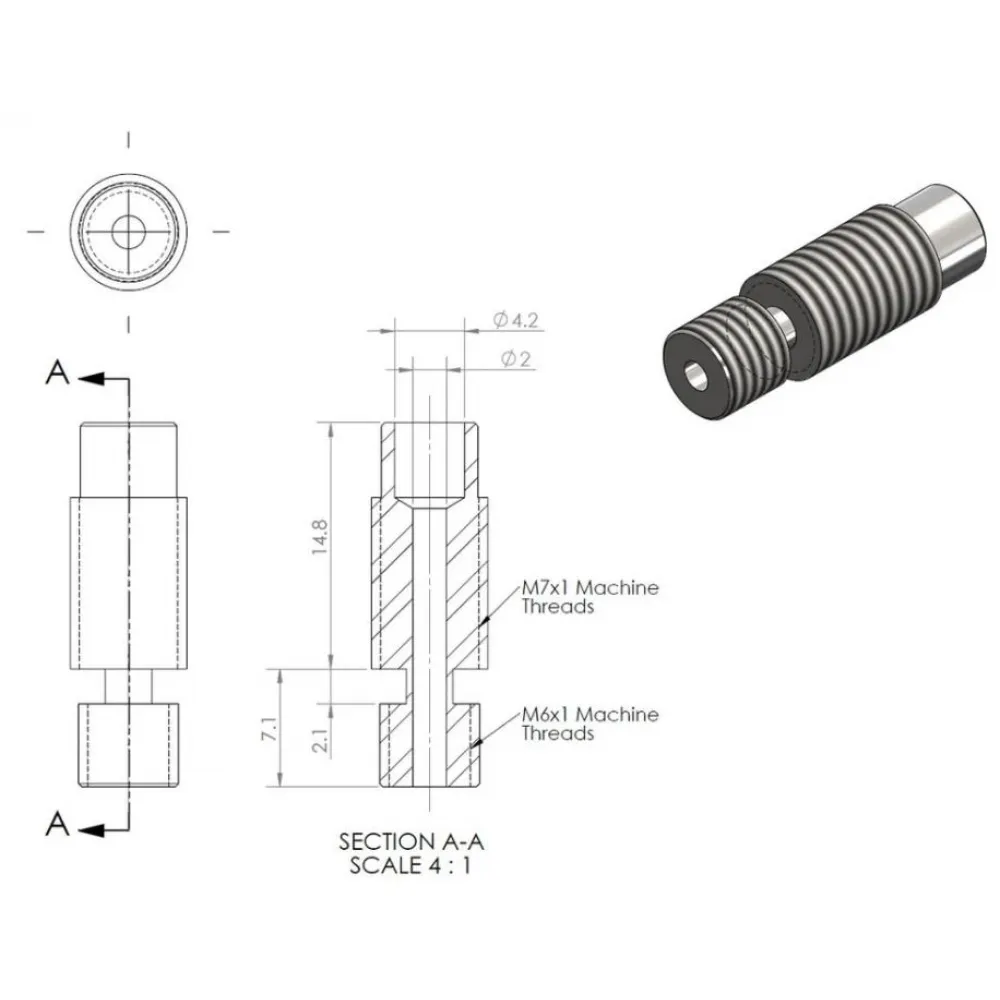

| Característica | Medida nominal |
|---|---|
| Longitud total | 21,9 mm |
| Tramo del lado frío | 14,8 mm |
| Tramo hasta el extremo caliente | 7,1 mm |
| Cuello térmico expuesto | 2,1 mm |
| Rosca del disipador | M7 × 1 |
| Rosca del bloque | M6 × 1 |
| Entrada fría | Ø4,2 mm |
| Paso caliente | Ø2 mm |
| Filamento | 1,75 mm |
Titanio monobloque o garganta bimetálica
Esta garganta está mecanizada íntegramente en titanio: no es bimetálica. Su baja transmisión térmica ayuda a separar la zona caliente de la fría, mientras que la construcción monobloque evita una unión entre materiales.
Una garganta bimetálica M6/M7 combina un puente térmico de titanio con una sección conductora de cobre para evacuar con rapidez hacia el disipador el calor que alcanza el extremo frío. Puede ser preferible en montajes que buscan una transición térmica más concentrada, pero no sustituye la necesidad de una buena refrigeración. Ninguna de las dos opciones es universalmente mejor para todos los hotends y materiales.
Bloques y disipadores compatibles
El extremo M6 puede combinarse con bloques que mantengan la misma rosca y geometría de sellado, como el bloque calefactor V6 para termistor, el bloque V6 para sensores encapsulados de 3 mm o el bloque V6 de Brass para sensores de 3 mm.
La rosca M7 × 1 puede montarse en el disipador V6 Bowden con guía para tubo PTFE o en el disipador compacto V6 con racor integrado.
Compatibilidad condicionada: compartir las roscas M6/M7 o la denominación V6 no garantiza por sí solo la compatibilidad. Comprueba la longitud de 21,9 mm, el asiento entre boquilla y garganta, el espacio disponible y la geometría completa del hotend. No sirve para disipadores que sujetan una garganta lisa de Ø7 mm en lugar de una rosca M7.
Montaje y puesta en marcha
- Instala el extremo largo M7 en el disipador y el extremo corto M6 en el bloque calefactor.
- Enrosca la boquilla de modo que su cara posterior selle contra la garganta dentro del bloque. Debe quedar una pequeña separación entre el hexágono de la boquilla y el bloque; apretarla contra el bloque puede dejar una fuga interna.
- Sujeta el bloque durante el apriete para no transmitir torsión al cuello térmico.
- Realiza el apriete final en caliente siguiendo el procedimiento y los límites de la boquilla, el bloque y el sensor instalados.
- Si utilizas pasta térmica compatible, aplícala únicamente en la sección fría que entra en el disipador, nunca en la rosca caliente ni en el asiento de sellado.
- Mantén el ventilador del disipador funcionando cuando el hotend esté caliente y revisa extrusión, retracción y calibración térmica después del cambio.
La garganta no requiere una opción específica en Marlin, Klipper o RepRapFirmware. Tampoco determina por sí sola la temperatura máxima: debe respetarse el límite más bajo del bloque, boquilla, sensor, cartucho, disipador y resto del cabezal.
Es para ti si
- Quieres construir un hotend V6 all-metal con bloque M6 y disipador M7.
- Necesitas una garganta de titanio monobloque para filamento de 1,75 mm.
- Puedes comprobar las cotas y ajustar refrigeración y retracción tras el montaje.
No es para ti si
- Tu disipador utiliza una garganta lisa de Ø7 mm o una rosca distinta de M7 × 1.
- Buscas un recambio directo para un hotend propietario sin haber comparado su geometría.
- Prefieres una garganta con PTFE hasta la zona caliente para trabajar principalmente a temperaturas moderadas.
Contenido: 1 garganta all-metal de titanio M6/M7. No incluye bloque, disipador, boquilla ni tubo PTFE.
