Hotend TZ-V6 2.0 de alto flujo 24 V / 48 W para filamento de 1,75 mm

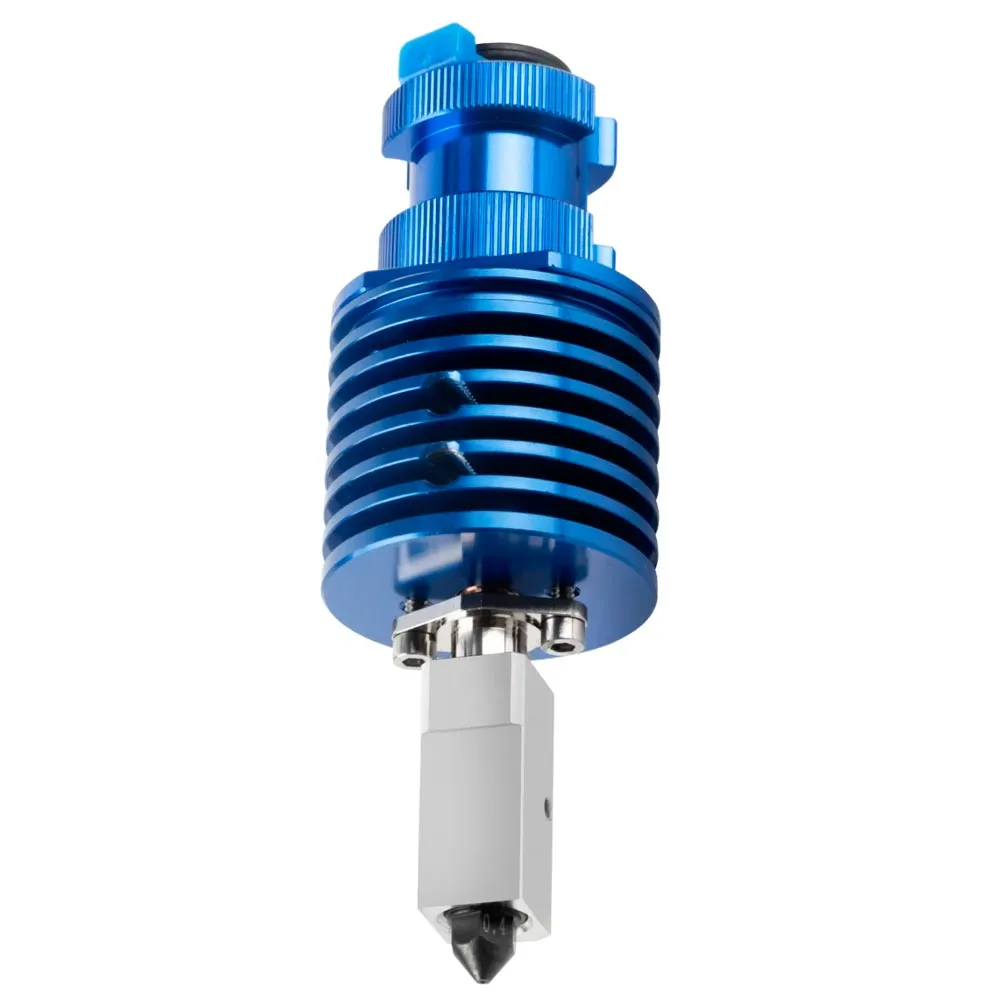

Hotend compacto TZ-V6 2.0 para filamento de 1,75 mm, preparado para trabajar a 24 V con un calentador cerámico de 48 W y termistor Semitec 104NT-4. Su conjunto combina un disipador ligero, heatbreak de titanio, bloque de cobre-cromo-circonio niquelado y una boquilla TZ-V6 de acero endurecido con salida de 0,4 mm.

Por qué elegir el TZ-V6 2.0

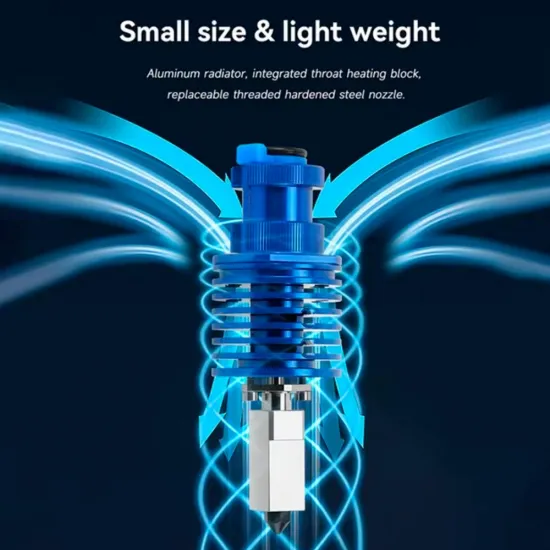

• Conjunto compacto y ligero: peso declarado de 31,8 g y longitud total nominal de 62,3 mm.
• Calentamiento rápido: calentador cerámico de 24 V y 48 W integrado en un bloque de cobre-cromo-circonio niquelado.
• Camino térmico optimizado: heatbreak de titanio con pared declarada de 0,25 mm y envolvente de cobre-cromo-circonio en la zona fría.
• Boquilla resistente al desgaste: acero endurecido SKD11, tratamiento DLC y dureza declarada HRC 60+, adecuada para materiales abrasivos cuando el fabricante del filamento admita una salida de 0,4 mm.

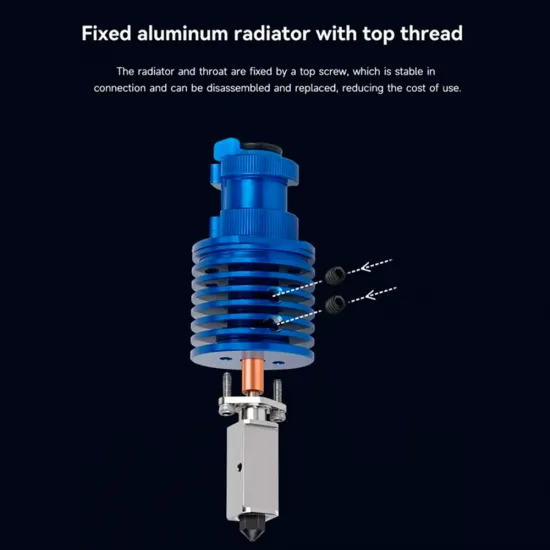

• Mantenimiento razonable: disipador desmontable y boquilla roscada sustituible sin reemplazar el hotend completo.
• Hasta 300 °C: límite máximo publicado para el conjunto completo, incluido calentador y sensor.

Especificaciones técnicas

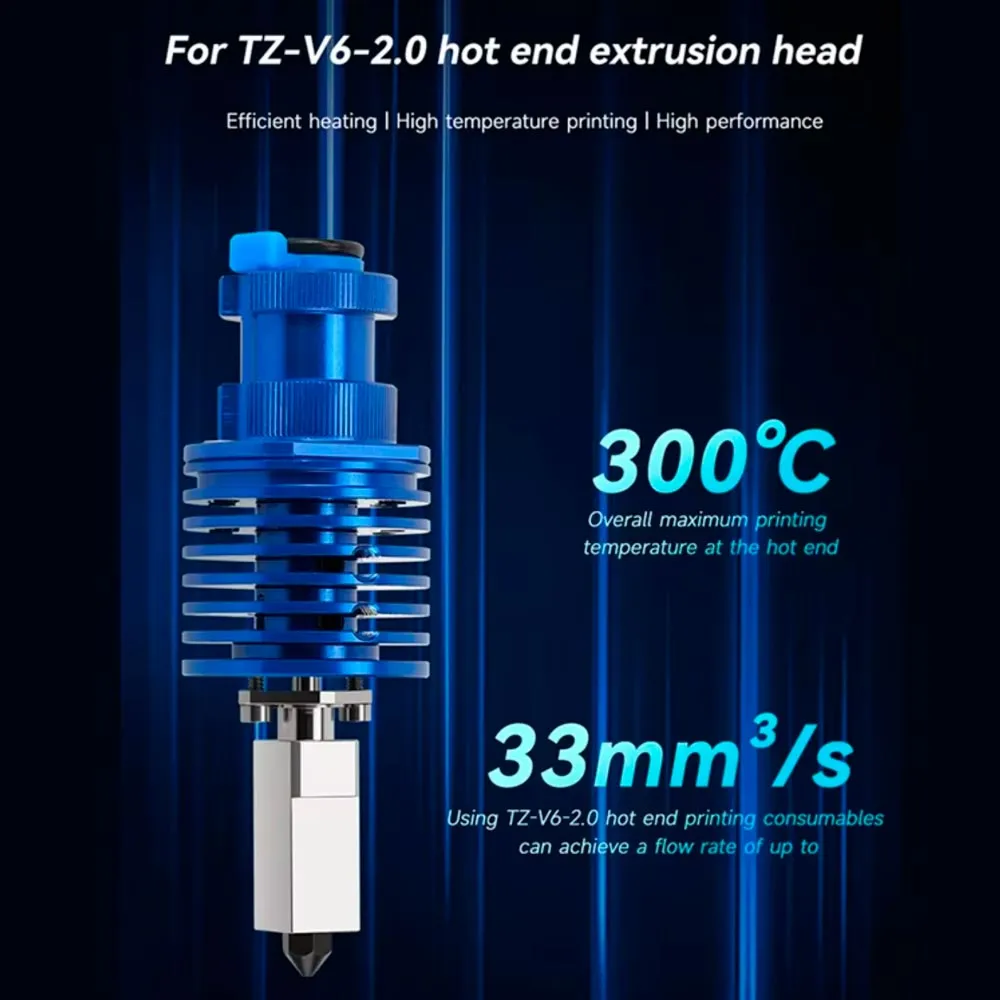

El caudal de 33 mm³/s es un máximo publicado, no una velocidad garantizada. El resultado real debe medirse con el polímero, la temperatura, el diámetro de boquilla, el extrusor y la refrigeración utilizados. En el laminador conviene limitar primero el caudal volumétrico y aumentarlo mediante pruebas, en vez de copiar una velocidad lineal universal.

Materiales y arquitectura

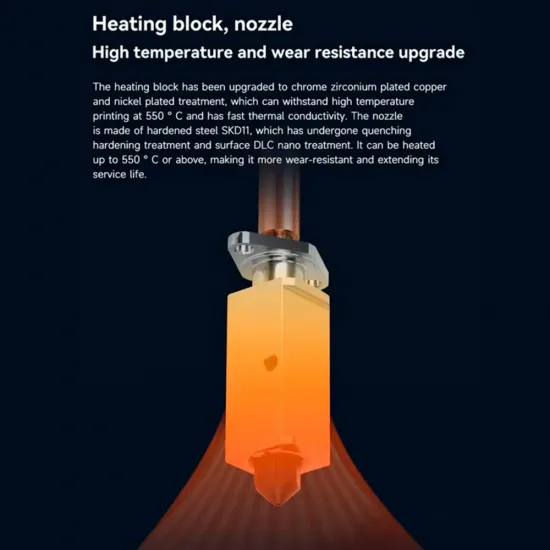

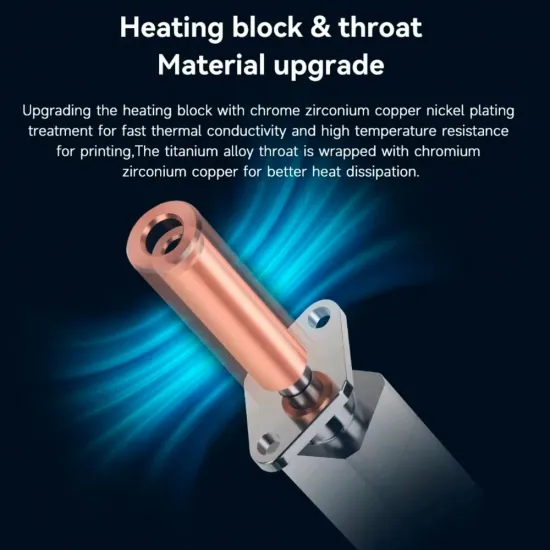

El bloque calefactor emplea cobre-cromo-circonio con recubrimiento de níquel para combinar transferencia térmica y protección superficial. El heatbreak utiliza un tubo de aleación de titanio y una envolvente de cobre-cromo-circonio en la zona de disipación. Dos tornillos de titanio unen el bloque al disipador y reducen la carga mecánica sobre el tubo fino.

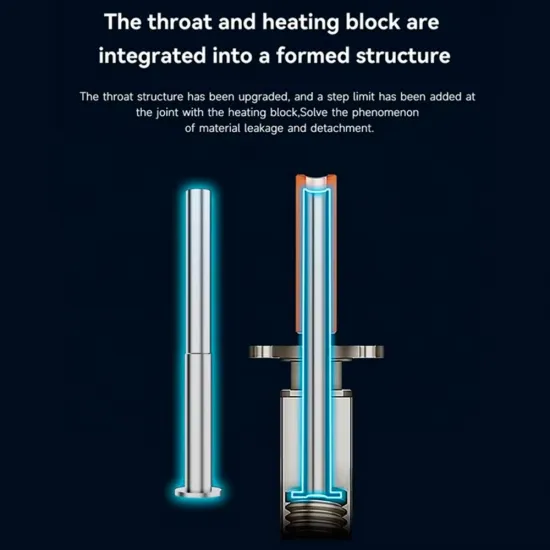

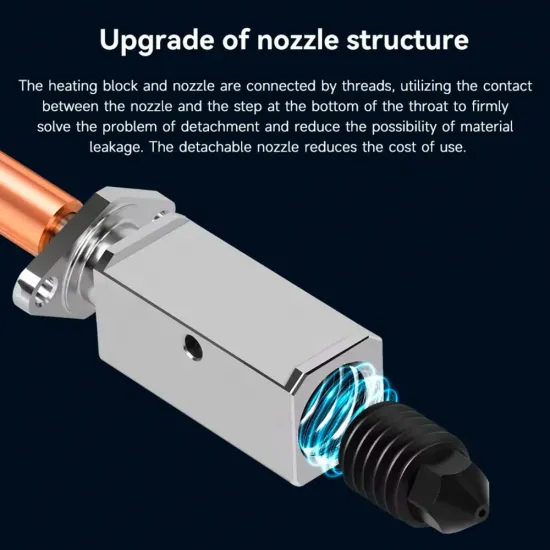

La boquilla se enrosca en el bloque y sella contra el extremo del heatbreak. Esta arquitectura facilita sustituir la boquilla y busca reducir el riesgo de fugas, pero no sustituye un montaje y apriete correctos. Nunca debe quedar un hueco interno entre ambas superficies de sellado.

Montaje y compatibilidad

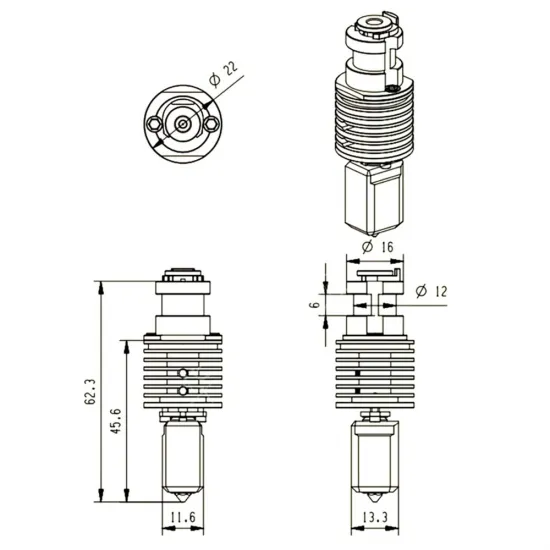

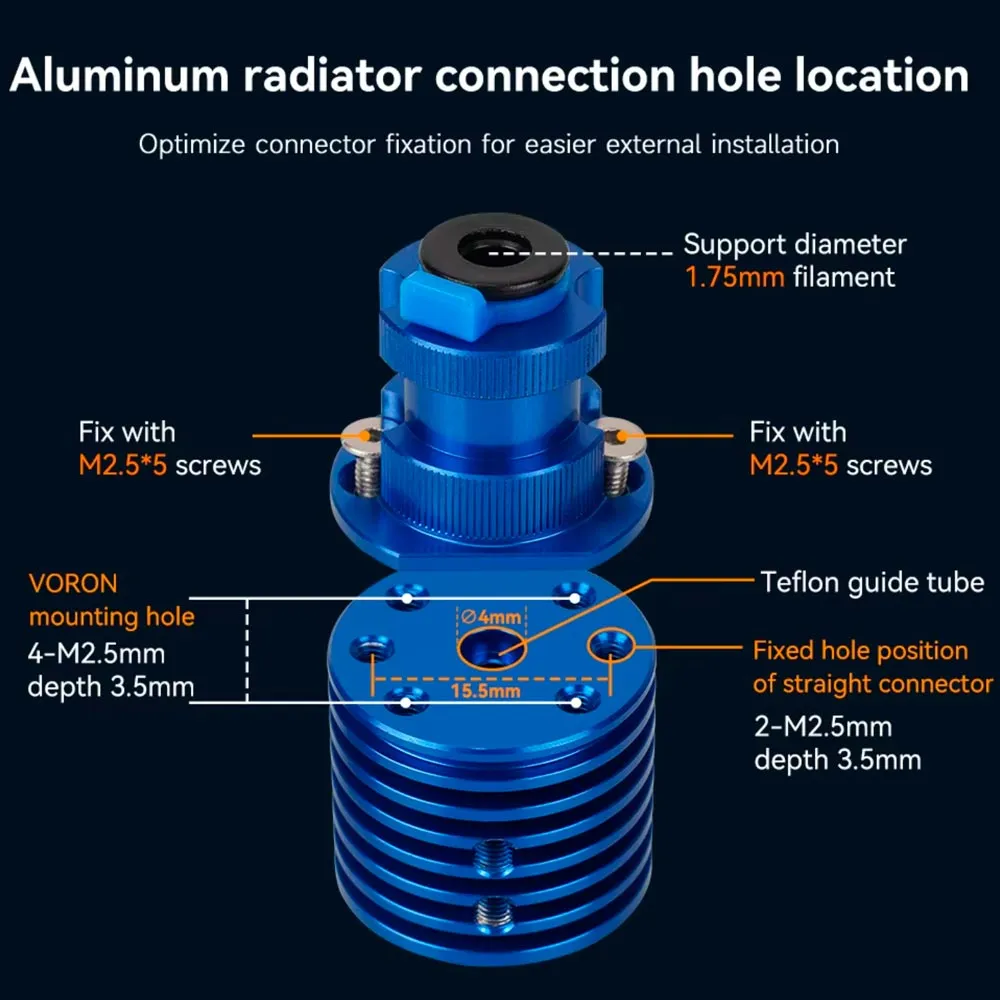

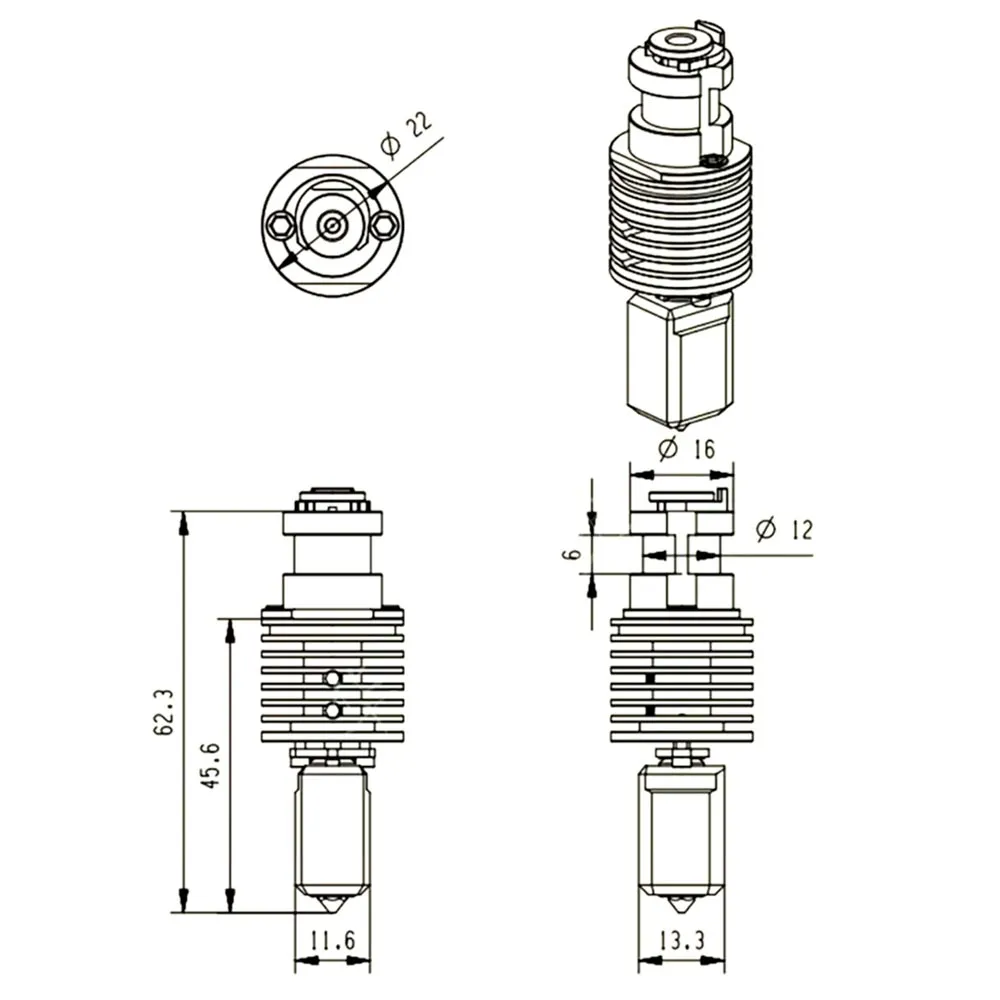

La parte superior muestra una geometría de collar con tramo central de 12 mm, hombros de 16 mm y una zona acotada de 6 mm. El cuerpo también incorpora roscas M2.5 de 3,5 mm de profundidad para montajes específicos. Comprueba el plano, la posición de la punta, el espacio del disipador, el soporte del carro y el conducto de refrigeración antes de imprimir o comprar un adaptador.

• Ender-3, Ender-3 Pro, CR-10 y CR-10S: integración posible con un soporte compatible; no debe asumirse que sustituye directamente al hotend MK8 original. Revisa carro, conductos, altura Z, ventilación, tensión y conectores.
• Voron V0.1 y Voron 2.4: el fabricante contempla estos usos mediante los orificios de montaje mostrados, pero hace falta un toolhead o adaptador diseñado para esta geometría y revisión concreta.
• Soportes V6: la semejanza del collar no basta. Compara todas las cotas, la orientación y el espacio disponible.
• Boquillas: utiliza la familia TZ-V6 específica. Una boquilla V6 convencional no es automáticamente compatible aunque comparta rosca M6 × 1.

La refrigeración continua y bien dirigida del disipador es imprescindible durante la impresión. El ventilador y el soporte específico del carro no forman parte del contenido declarado.

Conexión eléctrica y puesta en marcha

1. Confirma que la máquina y la salida del hotend trabajan a 24 V. El calentador incluido demanda aproximadamente 2 A; placa, fuente, conector y cableado deben admitir la carga con margen.
2. Con la máquina fría, verifica que el sensor muestra una temperatura ambiente razonable antes de habilitar el calentador.
3. Comprueba que el termistor y el calentador quedan inmovilizados sin pellizcar ni tensar sus conductores. No confíes únicamente en el color de los cables para identificar una conexión.
4. Activa y revisa las protecciones de calentamiento fuera de control del firmware.
5. Realiza un ajuste PID a una temperatura habitual de trabajo y vigila el primer calentamiento completo.
6. Después del montaje, revisa el sellado en caliente siguiendo el procedimiento de la máquina, sin cargar el heatbreak ni tocar los cables con la herramienta.

Configuración del sensor

Marlin

Para el Semitec 104NT-4, Marlin utiliza la tabla 5 con la pull-up habitual de 4,7 kΩ:

#define TEMP_SENSOR_0 5

Verifica que corresponde a la entrada y electrónica de tu placa. Tras instalarlo, ejecuta el autotune PID con una temperatura representativa —por ejemplo M303 E0 S230 C8— y guarda con M500 solo si EEPROM está habilitada y el resultado es estable.

Klipper

Klipper incorpora la curva concreta del sensor:

[extruder]
sensor_type: ATC Semitec 104NT-4-R025H42G
sensor_pin: <pin de la entrada de termistor de tu placa>
max_temp: <límite seguro, nunca superior a 300>

Después del montaje puede calibrarse con PID_CALIBRATE HEATER=extruder TARGET=230 y guardarse mediante SAVE_CONFIG. Sustituye el pin y la temperatura de ejemplo por los adecuados para tu máquina y material.

RepRapFirmware

Configúralo como termistor NTC de 100 kΩ con curva 104NT-4. El número de sensor, pin, resistencia pull-up y parámetros admitidos dependen de la placa y de la versión de RepRapFirmware; por seguridad no debe copiarse una línea universal sin revisar la documentación de la controladora.

Temperatura y materiales

El límite del hotend completo es 300 °C. Que el metal de la boquilla o del bloque soporte temperaturas superiores no eleva los límites del termistor, calentador, conectores, cableado, ventilación o piezas del toolhead. No se debe configurar el firmware por encima del componente más restrictivo.

Puede trabajar con materiales habituales como PLA, PETG, ABS, ASA, TPU, PP, PC o determinadas poliamidas cuando sus requisitos entren dentro de la capacidad de la máquina. Filamentos técnicos como PEEK o PEI no se consideran compatibles de forma general: su procesado depende del grado concreto y normalmente exige validar todo el sistema térmico, la cámara y el extrusor.

Recambios compatibles

• Calcetín de silicona para TZ-V6.
• Boquilla TZ-V6 de acero endurecido de 0,3 mm para mayor detalle.
• Boquilla TZ-V6 de acero endurecido de 0,4 mm como recambio equivalente a la incluida.
• Boquilla TZ-V6 de acero endurecido de 0,6 mm para líneas más anchas y mayor margen con materiales cargados.

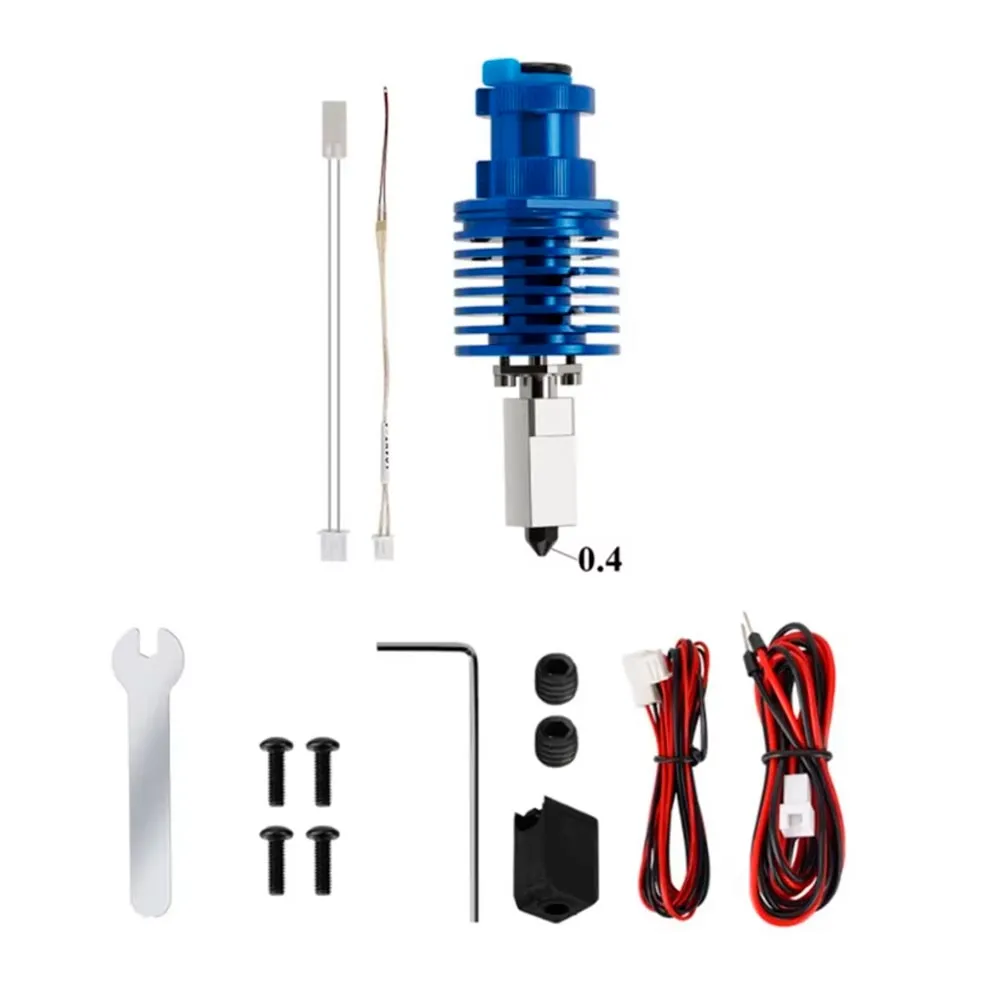

Contenido del kit

• 1 hotend TZ-V6 2.0 con boquilla de 0,4 mm.
• 1 calentador cerámico de 24 V y 48 W y 1 termistor 104NT-4.
• 1 extensión de calentador de 1200 mm y 1 extensión de termistor de 1200 mm.
• 1 calcetín de silicona.
• 4 tornillos Allen M2.5 × 5 y 2 tornillos prisioneros.
• 1 llave abierta de 4 mm y 1 llave Allen de 1,5 mm.
• 1 envase de pasta térmica.

Es para ti si

• Buscas un hotend compacto de 24 V con mayor margen de caudal que un V6 básico.
• Tu carro o toolhead dispone de un soporte validado para TZ-V6 2.0.
• Quieres una boquilla endurecida sustituible para materiales potencialmente abrasivos.
• Puedes configurar correctamente el sensor, el PID, la refrigeración y los límites térmicos.

No es para ti si

• Tu impresora trabaja exclusivamente a 12 V y no vas a cambiar la alimentación del calentador.
• Necesitas un recambio directo de un MK8 o V6 convencional sin modificar soporte, conductos o cableado.
• Quieres reutilizar boquillas V6 estándar sin comprobar la geometría corta y el asiento TZ-V6.
• Necesitas superar 300 °C o procesar un material técnico sin validar el resto de la máquina.
