- Stock: Sin Stock
- Modelo: Dragon-ACE-V-104NT-4
Modelo:
Dragon SF Flujo Estándar
Dragon HF Alto Flujo
Dragon SF Flujo Estándar Garganta cerámica
Dragon HF Alto Flujo Garganta cerámica
Dragon ACE - 104NT-4
Dragon ACE - PT1000
Dragon ACE Volcano 104NT-4
Dragon ACE Volcano PT1000

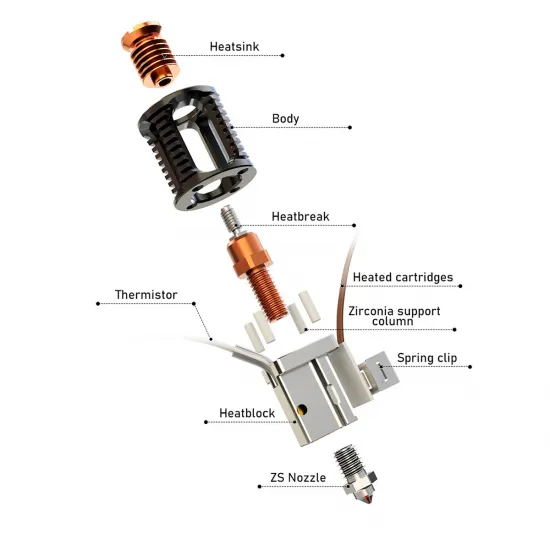

El Trianglelab Dragon ACE Volcano con 104NT-4 es un hotend de alto flujo para filamento de 1,75 mm. Combina un bloque largo tipo Volcano, un extensor MZE, un cartucho calefactor cilíndrico de 24 V y 70 W y un termistor ATC Semitec 104NT-4 encapsulado en 3 mm.
El extensor alarga la zona de fusión sin exigir una boquilla Volcano larga: este conjunto utiliza boquillas cortas tipo V6 con rosca M6 × 1 y 7,5 mm roscados. Es una opción para proyectos que necesitan caudal y admiten ajustar soporte, refrigeración, sensor y perfil de impresión.

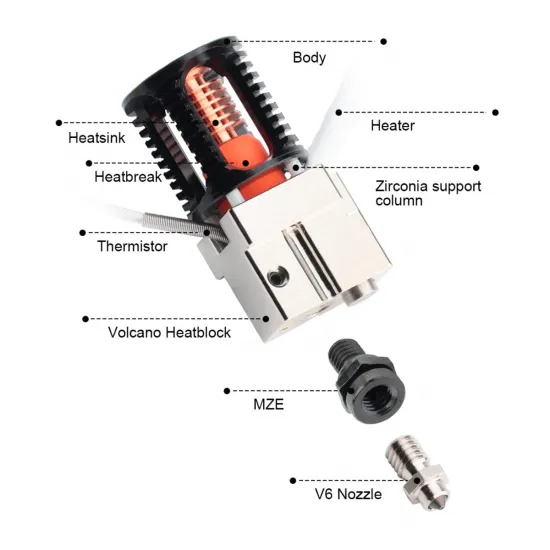

Bloque Volcano, extensor MZE y boquilla V6
El bloque de 20 mm de altura y el extensor MZE prolongan el recorrido caliente del filamento. Trianglelab anuncia una zona de fusión de hasta 40 mm y un máximo práctico de 74 mm³/s en un ensayo con PETG, extensor MZE y boquilla de 1,2 mm. Esa cifra corresponde a esas condiciones: no es el caudal garantizado de la boquilla suministrada ni de otro filamento o perfil.

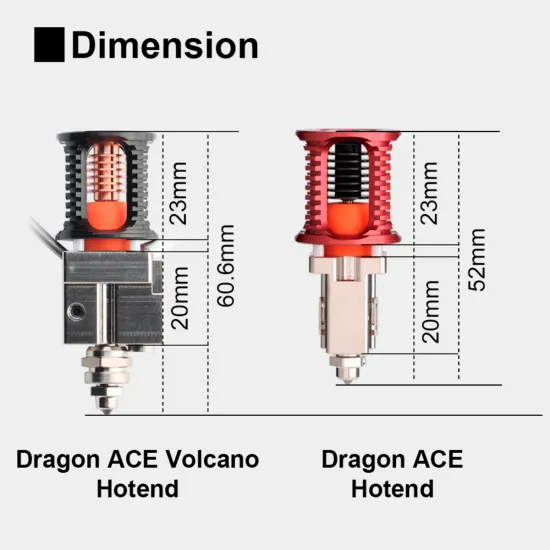

La altura total aproximada del conjunto mostrado es de 60,6 mm, frente a unos 52 mm del Dragon ACE estándar de la comparativa. Si sustituyes un hotend más corto, revisa la altura de la punta, el conducto de aire, la posición de la sonda y el recorrido Z.
Datos técnicos
| Versión | Trianglelab Dragon ACE Volcano con termistor 104NT-4 |
|---|---|
| Filamento | 1,75 mm |

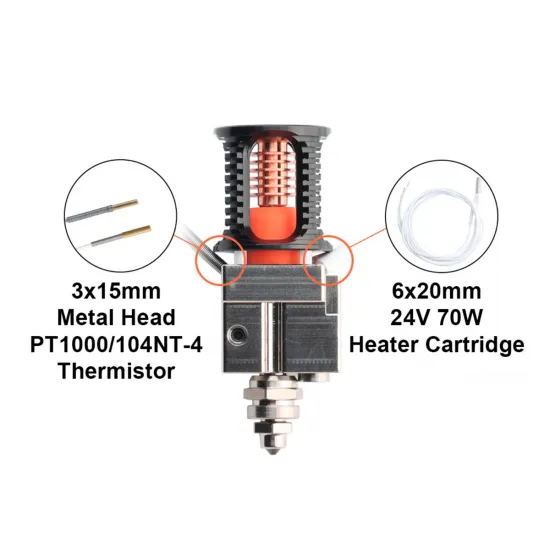

| Calefactor | Cartucho Ø6 × 20 mm, 24 V CC, 70 W |
| Sensor | ATC Semitec 104NT-4-R025H42G, NTC 100 kΩ a 25 °C, B25/85 4267 K; cápsula Ø3 × 15 mm |
| Límite del sensor | 300 °C; configurar margen y respetar el componente más restrictivo |
| Bloque y extensor | Bloque tipo Volcano y MZE |
| Boquilla | Tipo V6 para 1,75 mm, M6 × 1, rosca de 7,5 mm; no boquilla Volcano larga |
| Altura aproximada | 60,6 mm en la configuración fotografiada |
| Montaje rígido | Cuatro roscas M2,5 en patrón de 16 mm; comprobar soporte y longitud de tornillos |
La resistencia nominal calculada del cartucho es de unos 8,23 Ω y su consumo nominal de unos 2,92 A a 24 V; son cálculos a partir de 70 W, no mediciones individuales del lote.
El límite de temperatura lo marca el 104NT-4
Algunas descripciones generales de Dragon ACE anuncian 350 °C, pero el termistor 104NT-4 incluido en esta variante está especificado hasta 300 °C. No configures 350 °C para este conjunto. El máximo admisible de tu instalación será el menor límite de sensor, calefactor, boquilla, cableado, cabezal y electrónica; configura además un margen prudente en el firmware.
El 104NT-4 no es un termistor genérico Beta 3950 ni un PT1000. Selecciona la curva correcta y comprueba una lectura razonable y estable a temperatura ambiente antes de permitir el calentamiento.
Configuración del sensor
| Firmware | Punto de partida |
|---|---|
| Marlin | Tabla 5 para ATC Semitec 104GT-2/104NT-4 con entrada de pull-up de 4,7 kΩ; en el primer hotend, TEMP_SENSOR_0 5. Confirmar el circuito y la compilación de la placa. |
| Klipper | sensor_type: ATC Semitec 104NT-4-R025H42G y sensor_pin real. La pull-up predeterminada es 4700 Ω; modificar solo si la placa documenta otro valor. |
En RepRapFirmware el sensor debe configurarse como NTC 100 kΩ con B25/85 de 4267 K según la entrada real de la placa. No copies una configuración de PT1000 ni del Dragon ACE con otro sensor.
Montaje y compatibilidad
Puede fijarse mediante su patrón rígido de cuatro tornillos o un adaptador Groove Mount V6 adecuado. En ambos casos hay que verificar soporte, profundidad de rosca, posición de boquilla, refrigeración del disipador, conducto de capa, sonda, altura Z y recorrido seguro de los cables.
Existen proyectos Voron, Prusa, RatRig, Ender y HPRO capaces de alojar hotends de esta familia mediante cabezales o adaptadores específicos. El nombre de la impresora por sí solo no garantiza el montaje: comprueba el CAD y la revisión concreta antes de elegirlo.
Si tu electrónica está preparada para PT1000 y prefieres ese sensor, existe el Dragon ACE Volcano con PT1000. Ambas versiones usan la misma arquitectura de bloque, pero no comparten configuración de sensor.
Calefactor, boquilla y puesta en marcha
Antes de conectar el cartucho de 70 W, confirma que la fuente de 24 V, el MOSFET, los terminales y el cable soportan su corriente con margen. Para sustituirlo, busca un cartucho Ø6 × 20 mm de 24 V y 70 W y comprueba también longitud de cable, terminación y ajuste físico. El calefactor cerámico plano del Dragon ACE estándar no sirve como recambio de este bloque Volcano.
- Con la impresora apagada, revisa fijación del cartucho y sensor, aislamiento, continuidad y alivio de tensión del cableado.
- Comprueba en frío que el 104NT-4 indica una temperatura ambiente plausible.
- Activa la protección térmica, limita la temperatura con margen respecto de 300 °C y supervisa el primer calentamiento.
- Realiza un ajuste PID cerca de tu temperatura de uso y verifica que la lectura permanece estable.
- Recalibra Z-offset, caudal, retracción y compensación de presión tras modificar el cabezal.

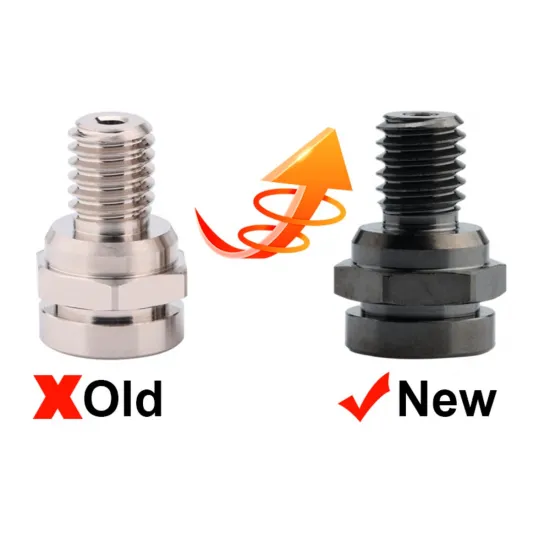

La boquilla debe sellar contra el extensor MZE dentro del bloque. Haz el apriete final en caliente, sujetando el bloque, y respeta el límite inferior aplicable a los componentes: Trianglelab indica no superar 2 N·m. Después comprueba que no sale plástico por las uniones.
Es para ti si
- Necesitas una zona de fusión larga con boquillas V6 cortas y puedes calibrar el caudal real.
- Tu controladora admite un termistor Semitec 104NT-4 y un calefactor de 24 V y 70 W.
- Dispones de un soporte y refrigeración compatibles con la altura Volcano/MZE.
No es para ti si
- Necesitas trabajar por encima del límite de 300 °C del sensor suministrado.
- Tu placa solo está configurada para PT1000 y no puedes cambiar la entrada o el firmware.
- Esperas una sustitución directa de un Dragon ACE corto o de una boquilla Volcano larga sin comprobar geometría.
Contenido

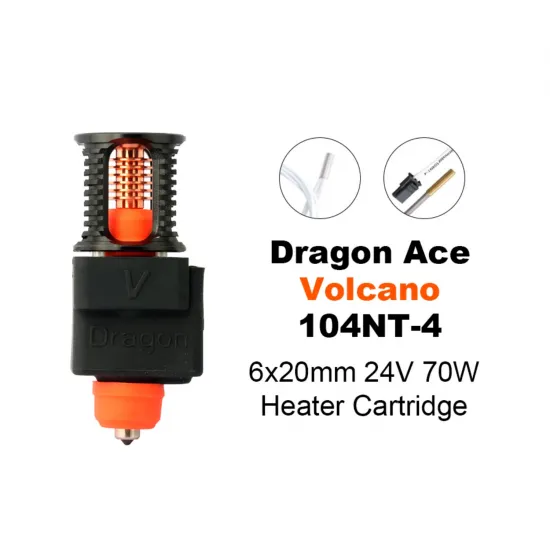

- Hotend Dragon ACE Volcano ensamblado con bloque largo y extensor MZE.
- Cartucho calefactor cilíndrico Ø6 × 20 mm, 24 V, 70 W.
- Termistor ATC Semitec 104NT-4 encapsulado Ø3 × 15 mm.

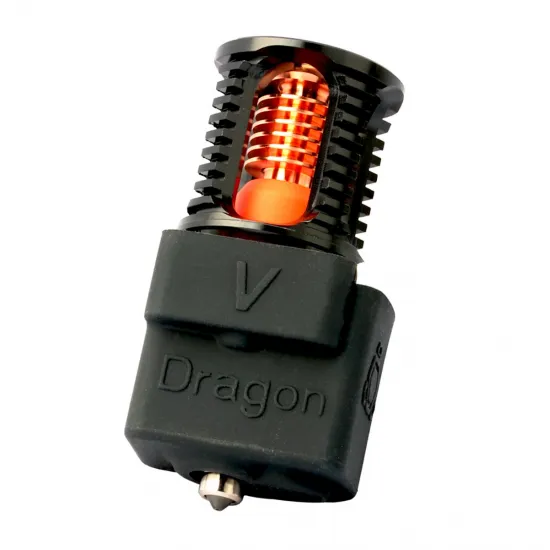

- Boquilla V6 y calcetín de silicona mostrados montados; el color del calcetín puede variar.
Comprueba la geometría del calcetín antes de pedir un repuesto: el calcetín para Dragon ACE solo debe emplearse si ajusta al bloque Volcano de tu unidad.
