- Stock: Sin Stock
- Modelo: Inserto-M5
Tipo:
M3
M4
M5

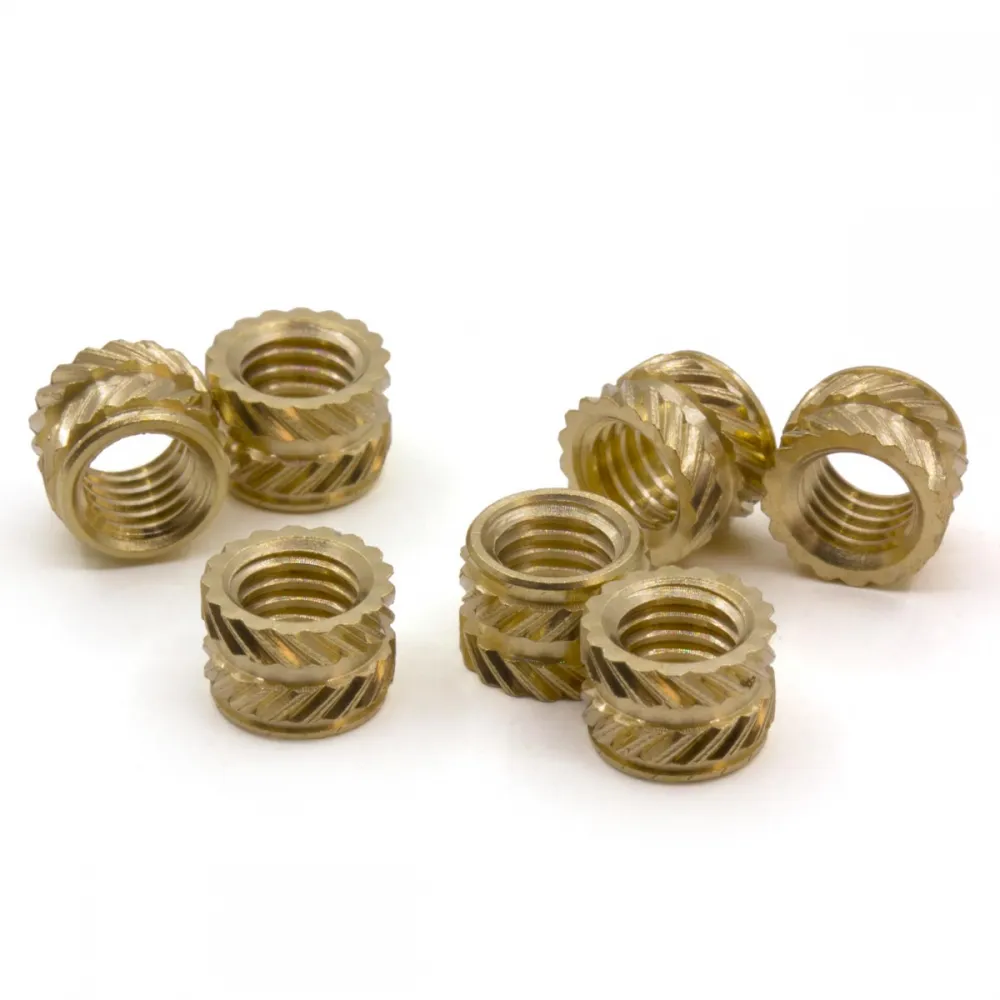

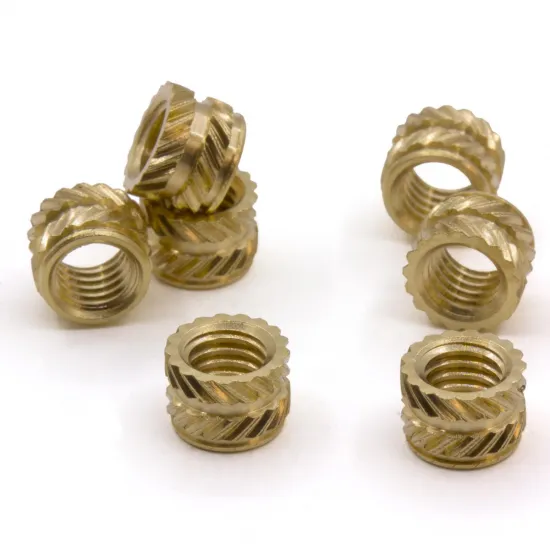

Inserto roscado M5 de Brass para incorporar una rosca metálica resistente y reutilizable en piezas de termoplástico. Su cuerpo de Ø7 × 10 mm y el moleteado exterior bidireccional proporcionan una amplia zona de contacto con el material que lo rodea.
Está orientado a componentes impresos de mayor tamaño, soportes mecánicos, carcasas y piezas que necesiten tornillería M5. Debido a sus dimensiones, requiere más espacio y material de apoyo que las variantes M3 y M4.
Características y dimensiones
- Rosca interior: M5.
- Diámetro exterior nominal: 7 mm.
- Longitud nominal: 10 mm.
- Material: Brass, aleación de cobre.
- Rosca: pasante.
- Exterior: doble moleteado inclinado.
- Diseñado principalmente para inserción térmica en termoplásticos.
Unidad de venta
El precio corresponde a un inserto. No incluye tornillo ni herramienta de termofusión.
Aplicaciones habituales
- Soportes estructurales impresos de tamaño medio.
- Fijación de motores y componentes mecánicos.
- Carcasas que deban abrirse y cerrarse repetidamente.
- Utillajes, robots y máquinas personalizadas.
- Uniones desmontables con tornillería M5.
Requisitos de la pieza
El alojamiento debe admitir un inserto de 7 mm de diámetro exterior y 10 mm de longitud. La pieza necesita suficiente material alrededor para soportar la inserción y las cargas posteriores.
- No colocarlo junto a una pared exterior demasiado fina.
- Dejar profundidad adicional para el plástico desplazado.
- Comprobar que el tornillo no alcance el fondo del alojamiento.
- Añadir perímetros o refuerzo local cuando la unión soporte esfuerzos.
- Realizar una probeta antes de imprimir piezas grandes o costosas.
Instalación térmica
- Colocar el inserto centrado sobre el alojamiento.
- Calentarlo con una herramienta regulable y una punta apropiada.
- Introducirlo lentamente y perpendicular a la superficie.
- Detener la presión cuando quede enrasado.
- Mantenerlo inmóvil hasta que el termoplástico se solidifique.
- Comprobar la alineación antes de montar el tornillo M5.
Si el inserto queda ligeramente elevado puede corregirse mediante una segunda aplicación breve de calor. No debe golpearse ni forzarse en frío, porque podría agrietar la pieza o separar sus capas.
Selección del tornillo
El tornillo debe compartir la métrica y el paso de la rosca interior. Su longitud debe proporcionar suficiente roscado sin atravesar una zona no prevista, hacer fondo o empujar el inserto.
No se especifican el paso, la tolerancia, el par máximo ni la resistencia a extracción. En aplicaciones con cargas importantes debe ensayarse la unión completa.
Materiales compatibles
Está pensado principalmente para PLA, PETG, ABS, ASA, PA y otros termoplásticos capaces de ablandarse alrededor del moleteado. La temperatura y el diámetro del alojamiento deben ajustarse a cada material.
No debe instalarse por calor del mismo modo en resina termoestable, madera, metal u otros materiales que no fundan de forma controlada.
