- Stock: 419
- Modelo: Special-Hardware-Set
Conjunto de herrajes especiales para el montaje de una impresora 3D Prusa i3 Rework. Incluye los tornillos con muelle del sistema de presión del extrusor, los espárragos utilizados en el tensor y la rueda pequeña, y las tuercas M5 de polímero destinadas al movimiento del eje Z.
Este producto reúne elementos menos habituales que pueden resultar difíciles de localizar individualmente. No es el kit completo de tornillería de la impresora: está pensado para complementar la tornillería general y las piezas impresas correspondientes.
Contenido del kit
- 2 × tornillos M3 × 40 mm parcialmente roscados con muelles.
- 1 × espárrago o tornillo prisionero M8 × 20 mm para el tensor del extrusor.
- 1 × espárrago o tornillo prisionero M3 × 10 mm para la rueda pequeña del extrusor.
- 2 × tuercas M5 de polímero o nylon para el movimiento del eje Z.

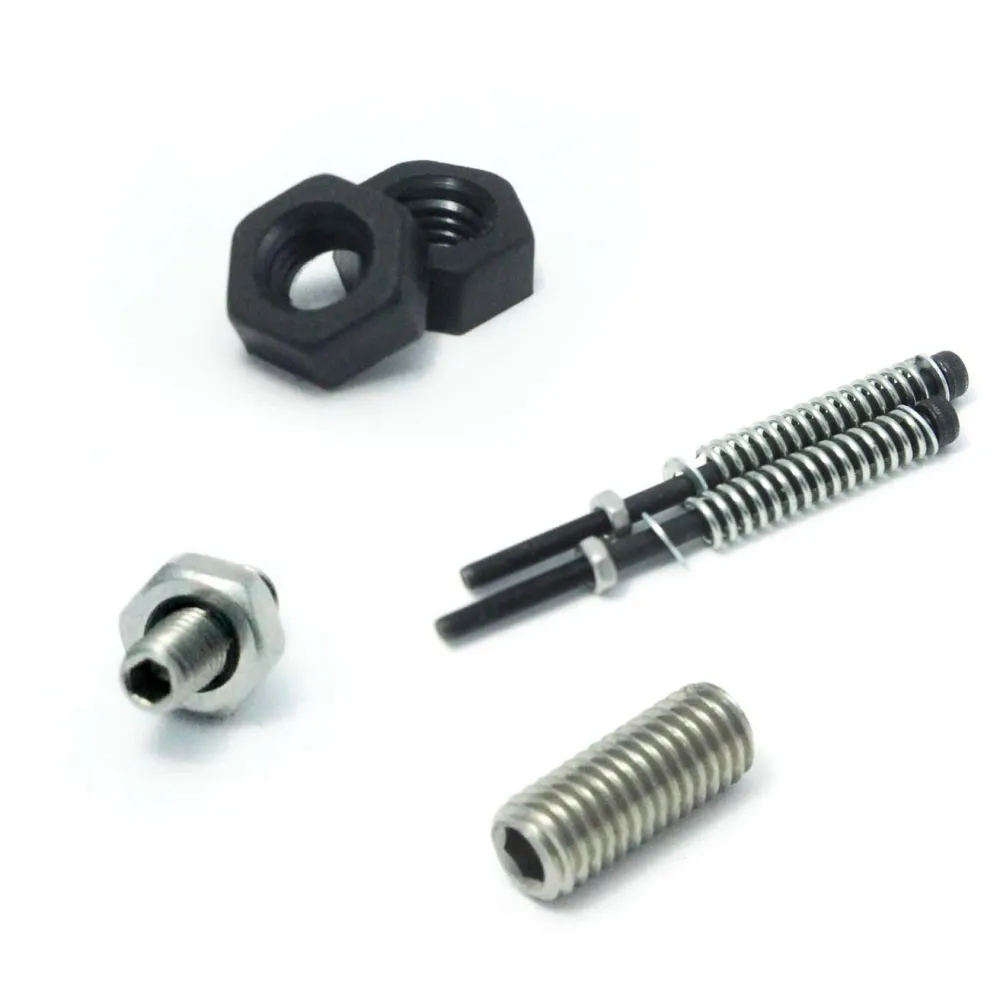

Las tuercas M5 pueden suministrarse en color blanco o negro según la partida disponible. La fotografía muestra los elementos montados con sus correspondientes piezas auxiliares; la presentación puede variar.
Aplicación de cada elemento
- Tornillos M3 × 40 mm con muelle: permiten aplicar presión regulable al sistema de arrastre del extrusor.
- Espárrago M8 × 20 mm: se utiliza en el tensor del extrusor previsto por este diseño.
- Espárrago M3 × 10 mm: actúa como elemento de montaje de la rueda pequeña.
- Tuercas M5 de polímero: forman parte del sistema de desplazamiento del eje Z en esta configuración.
Compatibilidad
El kit está preparado para el diseño Prusa i3 Rework utilizado por HTA3D y complementa la tornillería general para Prusa i3 Rework y el kit de piezas impresas para Prusa i3 Rework.
La familia Prusa i3 cuenta con numerosas revisiones, adaptaciones y extrusores diferentes. Por ello, no debe darse por compatible con cualquier impresora denominada Prusa i3 sin comprobar previamente:
- La revisión de las piezas impresas.
- El tipo de extrusor instalado.
- La métrica de los husillos o varillas del eje Z.
- La posición y función de cada herraje en el montaje.
Las tuercas M5 incluidas no son compatibles con husillos trapezoidales T8 ni con sistemas que utilicen una métrica diferente.
Qué no incluye
- La tornillería general de la impresora.
- Piezas impresas.
- Varillas, husillos o rodamientos.
- Motor, engranajes o poleas del extrusor.
- Herramientas de montaje.
Recomendaciones de montaje
- Identificar la revisión de la impresora y de las piezas impresas antes de iniciar el montaje.
- No apretar en exceso los tornillos con muelle: la presión debe permitir un arrastre estable sin deformar el filamento ni las piezas impresas.
- Comprobar que los espárragos no sobresalen hacia zonas móviles.
- Verificar que el eje Z se desplaza libremente y sin puntos duros después de instalar las tuercas M5.
