- Stock: Sin Stock
- Modelo: 3DSteel
Extrusor HTA3D V2
Kit Premontado y sin soldaduras

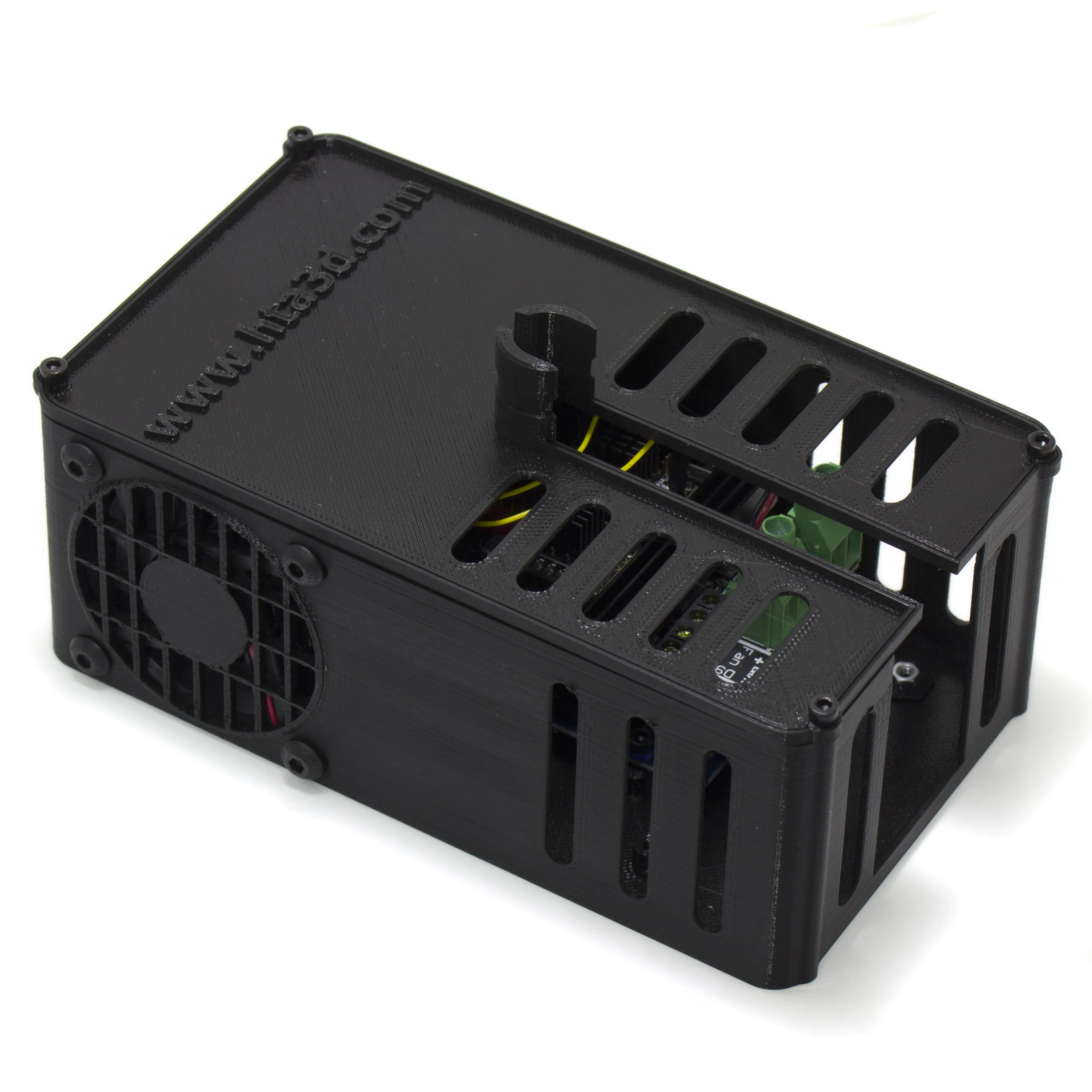

Electrónica Preparada con Firmware cargado

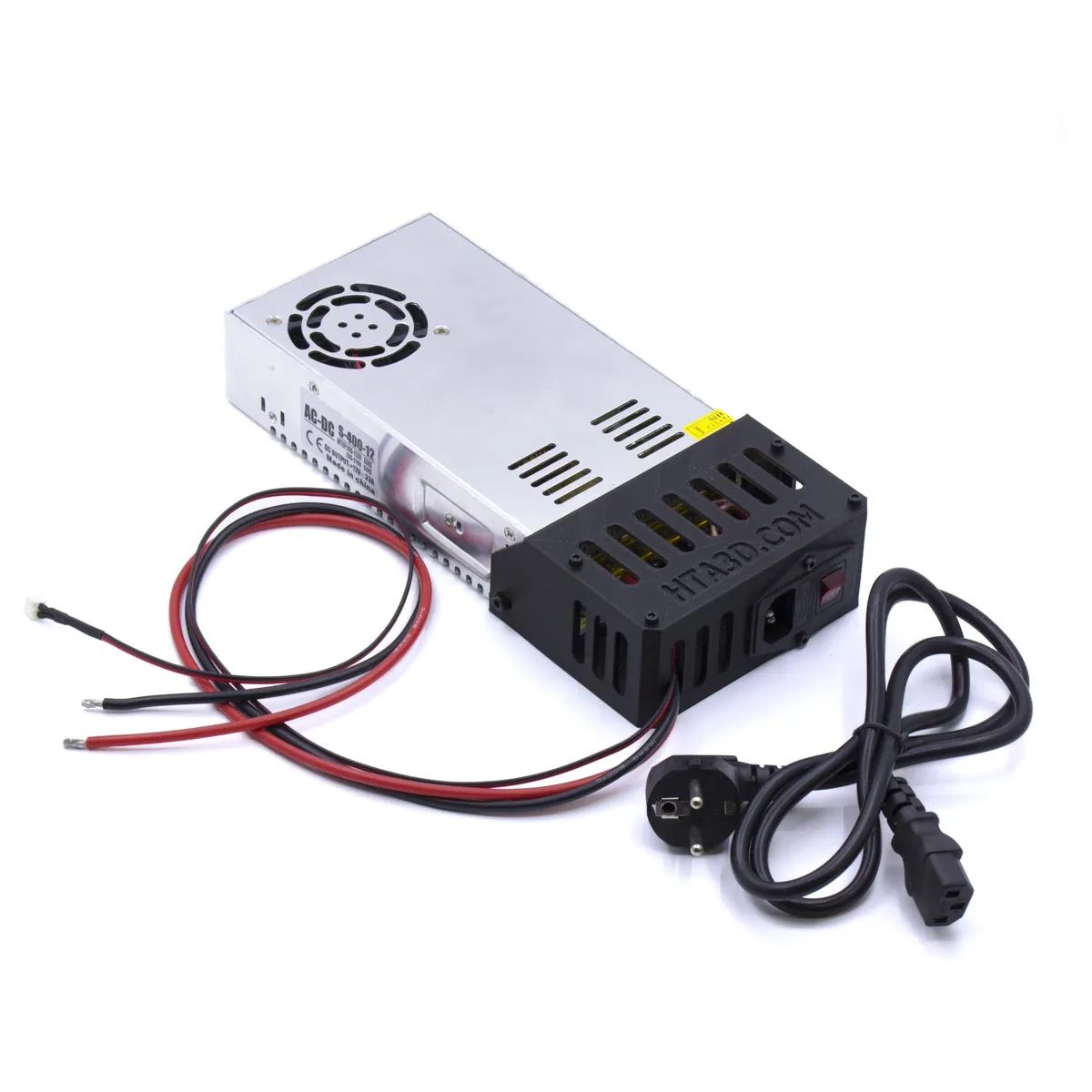

Fuente preparada, testeada y calibrada

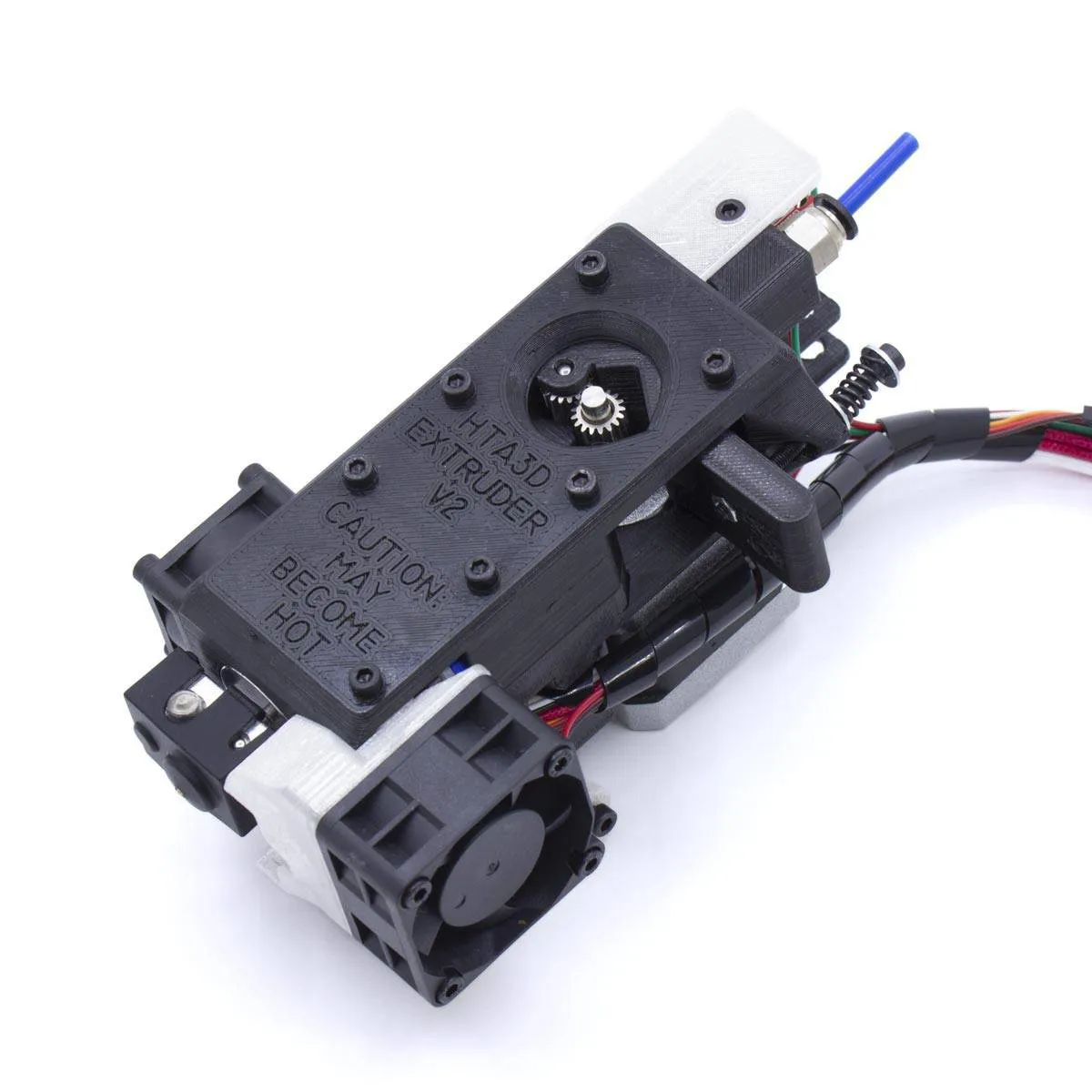

Extrusor HTA3D v2 Montado

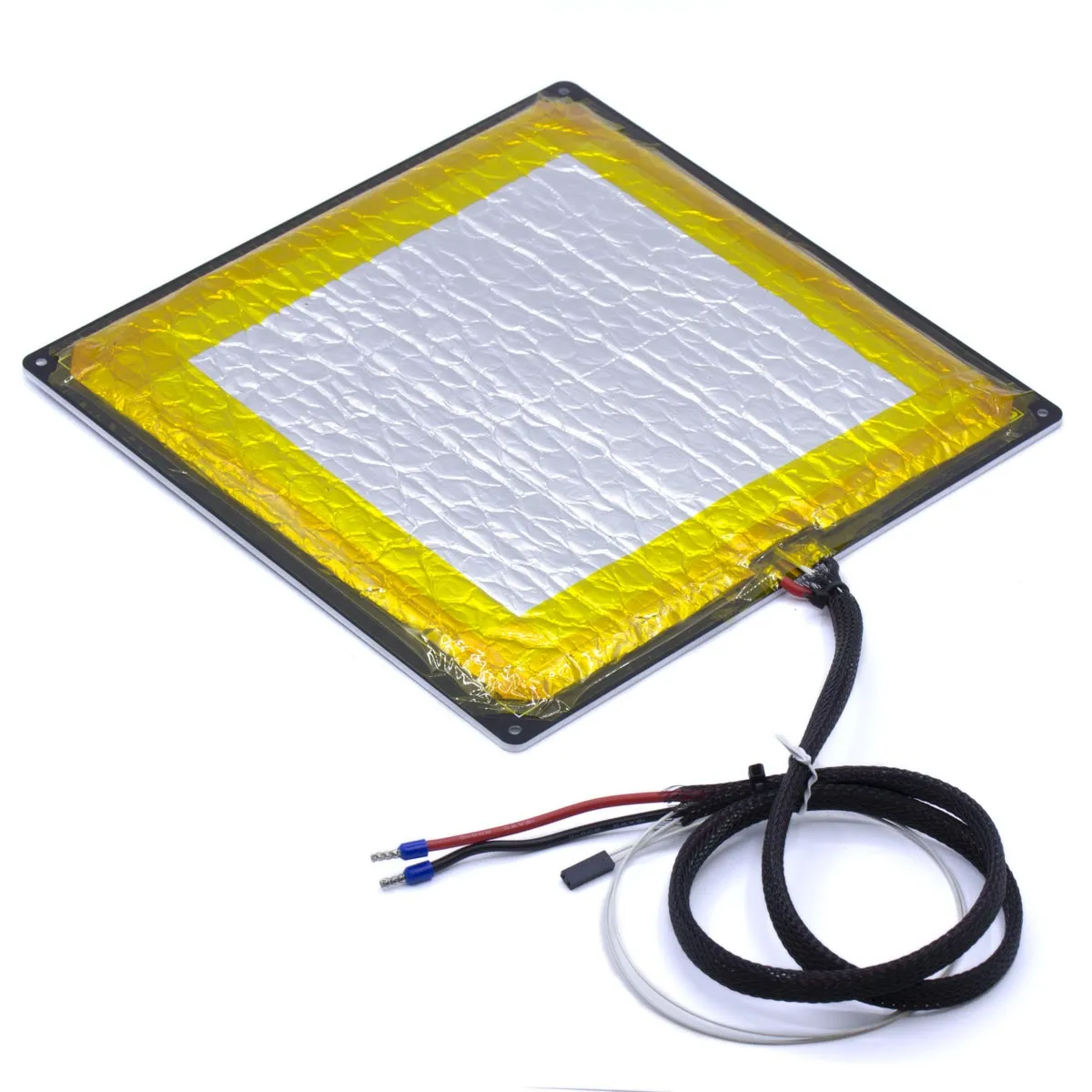

Cama caliente soldada, con conexiones preparadas y con aislante térmico instalado

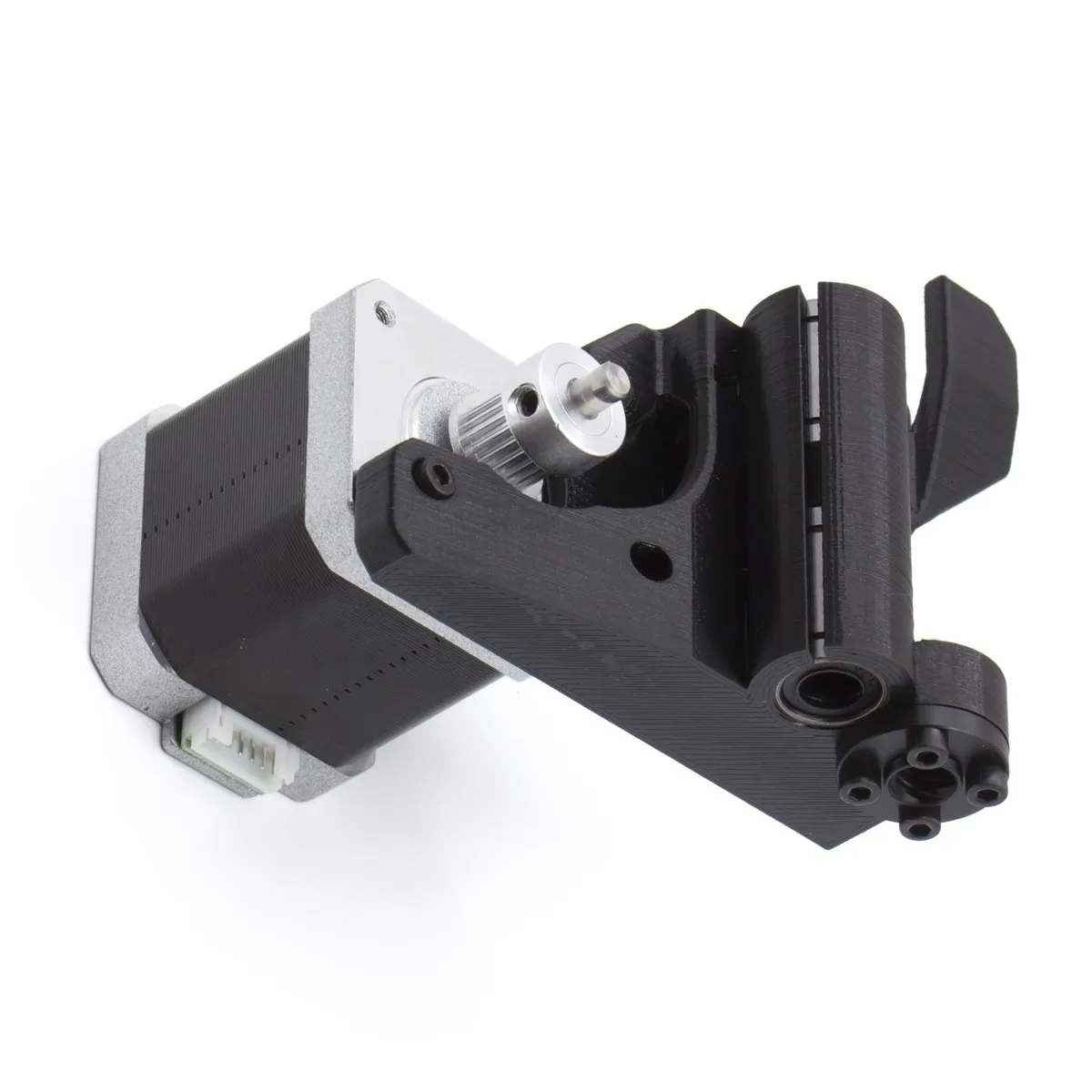

Piezas impresas del eje X preparadas

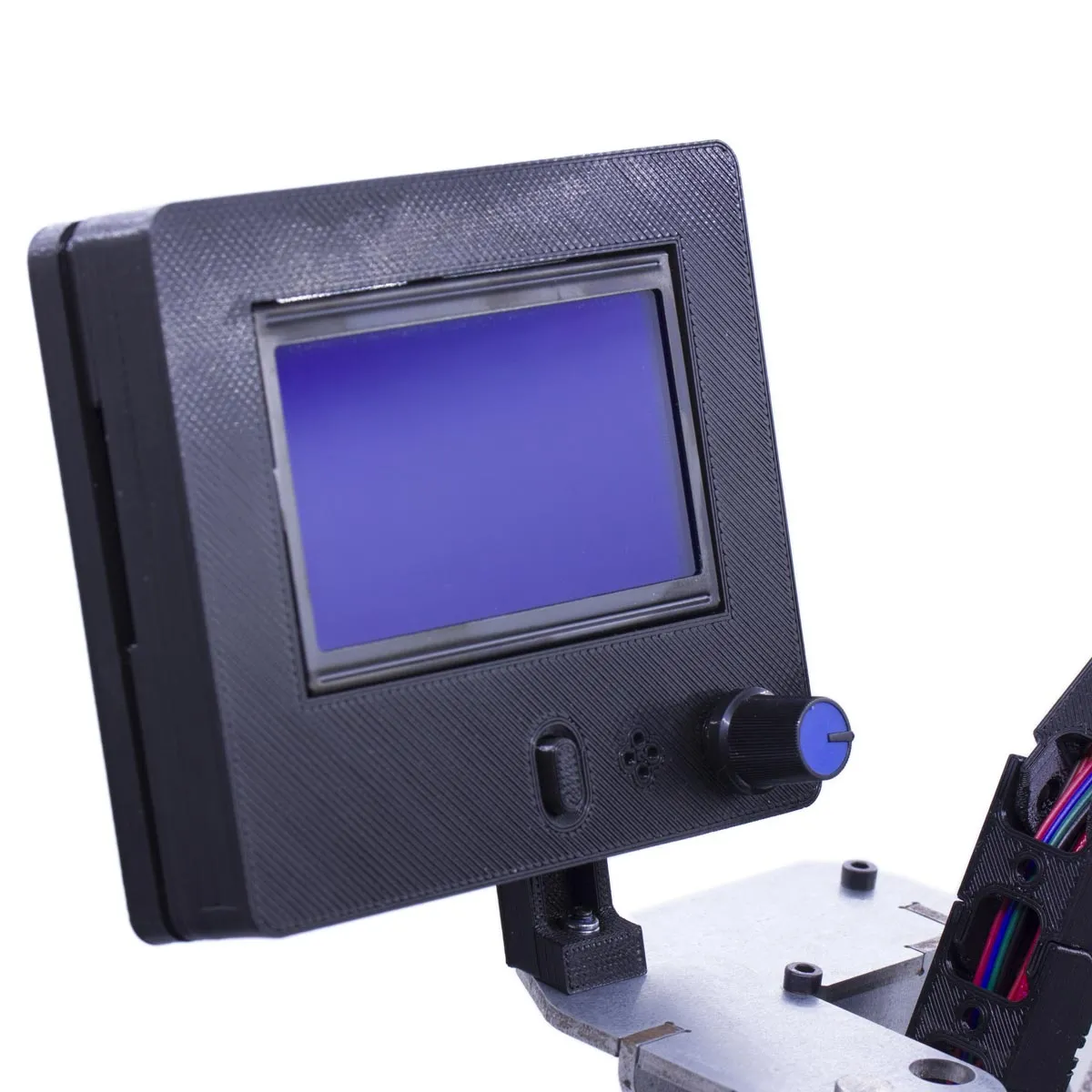

LCD Montado
Características más significativas de 3DSteel

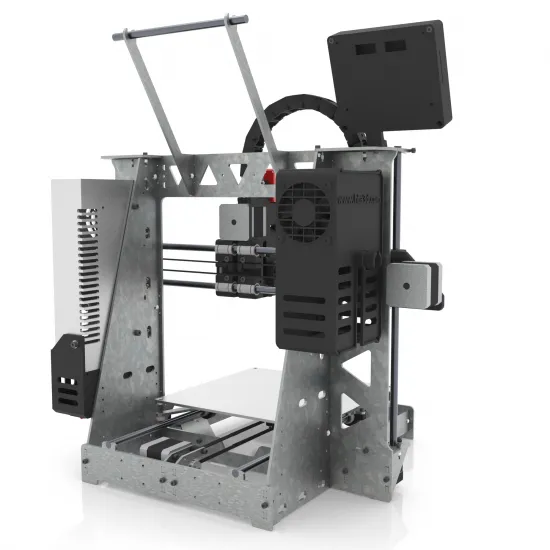

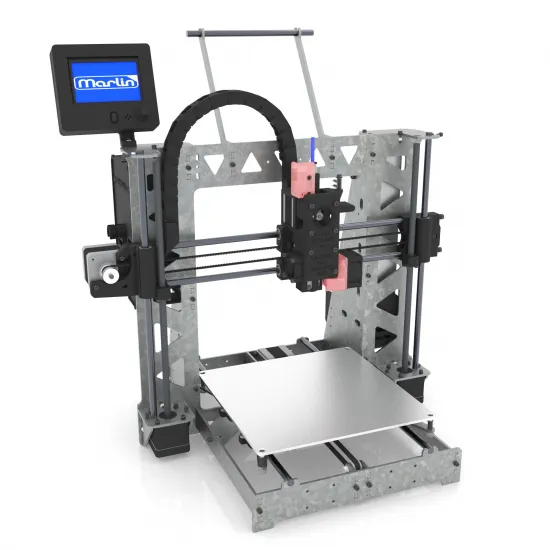

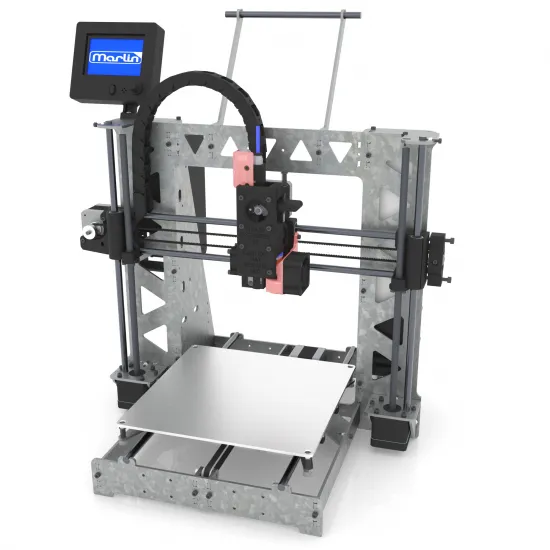

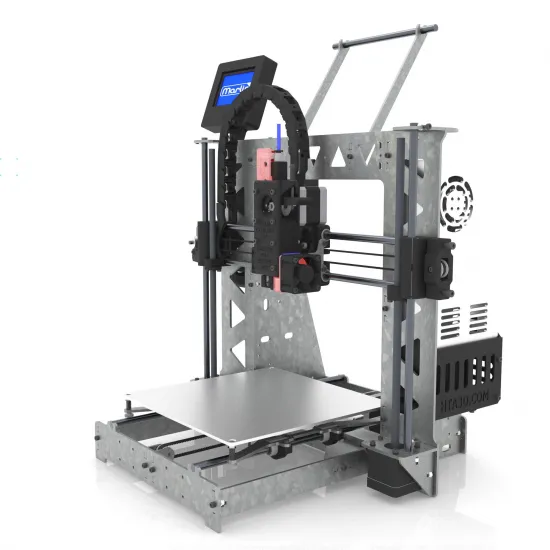

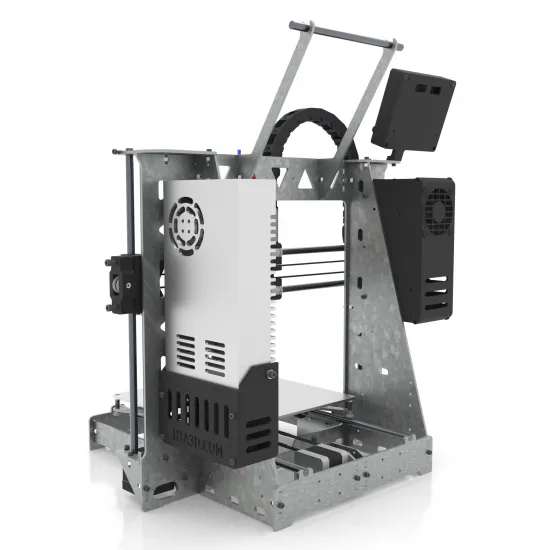

La HTA3D 3DSteel original es un kit DIY de impresora 3D cartesiana desarrollado como evolución de nuestra P3Steel. Combina un marco de acero de 3 mm, extrusión directa HTA3D V2, doble husillo Z y una electrónica de 12 V basada en Arduino Mega y RAMPS 1.6+ con controladores TMC2130. Su arquitectura abierta permite entender, ajustar y mantener la máquina componente a componente.
Es importante distinguirla de la 3DSteel V2: esta generación utiliza 12 V y electrónica de 8 bits; la V2 incorpora 24 V, placa de 32 bits y TMC2209. Ambas comparten la filosofía de una impresora de acero reparable, pero sus piezas eléctricas y configuraciones no son intercambiables sin comprobación.
Una mecánica abierta y fácil de mantener
La 3DSteel emplea cama móvil sobre el eje Y, carro de extrusión directa en X y dos motores Z con husillos T8×8 integrados. El marco encajado y atornillado forma la estructura de la impresora. Las varillas lisas guían los tres ejes; las correas GT2 reforzadas y las poleas de 20 dientes transmiten el movimiento en X e Y. El portabobinas se integra en la parte superior del conjunto.
El extrusor HTA3D V2 utiliza doble rueda de arrastre para sujetar el filamento de 1,75 mm por ambos lados. Integra ventilación de disipador y de capa, un sensor mecánico de presencia de filamento y una sonda 3DTouch. La sonda mide la cama para ayudar a compensar pequeñas desviaciones tras una correcta puesta a punto; no elimina la necesidad de montar y ajustar la mecánica.
Configuración técnica documentada
| Arquitectura | Cartesiana, cama móvil Y, extrusor directo X y doble husillo Z |
|---|---|
| Estructura | Acero de 3 mm; galvanizado o inoxidable 304 según opción |
| Electrónica | Mega 2560 compatible + RAMPS 1.6+ + 4 TMC2130 por SPI; pantalla gráfica 12864 con lector SD |
| Referencia de ejes | Sensorless homing en X/Y y sonda 3DTouch en Z, según la configuración Marlin documentada |
| Alimentación | Fuente de 12 V y 33 A nominales, aproximadamente 400 W |
| Cama caliente | MK3 de aluminio de 220 × 220 mm con termistor NTC de 100 kΩ Beta 3950; superficie según opción |
| Filamento | 1,75 mm; hotend V6 según opción, con boquilla de 0,4 mm en la configuración documentada |
Los 220 × 220 mm son el tamaño de la cama, no una promesa de superficie útil idéntica en todas las variantes: las pinzas del cristal y los límites mecánicos pueden reducirla. La temperatura apropiada para cada material depende del hotend completo, la superficie instalada, la ventilación y el perfil de impresión.
Elige la configuración que te conviene
- Marco: acero galvanizado o acero inoxidable 304. La elección modifica material y acabado del marco, no la electrónica.
- Movimiento lineal X/Y: ocho rodamientos LM8UU o ocho casquillos Igus DryLin RJ4JP-01-08. Los cuatro apoyos del eje Z permanecen como rodamientos lineales en la configuración documentada.
- Hotend V6 para 1,75 mm: versión all-metal, versión con guiado de PTFE, all-metal con garganta de titanio y bloque de latón, o all-metal con garganta bimetálica y bloque de latón. Para temperaturas elevadas no basta elegir un nombre de hotend: hay que comprobar sensor, calefactor, cableado, ventilación y límites de firmware. La variante con PTFE requiere especial atención a la temperatura.
- Base de impresión: cama MK3 de aluminio sola; cama con cristal templado y pinzas; cama con imán adhesivo y lámina flexible recubierta de PEI; o cama con imán adhesivo y lámina flexible de recubrimiento tipo BuildTak. La cama sola necesita una superficie de trabajo apropiada para el material y el uso previstos. Al cambiar de superficie, ajustar de nuevo la primera capa y el desplazamiento Z.
Las imágenes muestran una configuración representativa. La selección efectiva de marco, guías, hotend y superficie es la que se indique en las opciones del producto.
Qué llega preparado y qué exige el montaje
El kit se documentó con varios subconjuntos preparados: extrusor, cama caliente cableada y aislada, fuente con cubierta y entrada desmontable, piezas del eje X con elementos montados y LCD en su carcasa. Aun así, hay que ensamblar la estructura, instalar ejes y transmisión, conectar los módulos, revisar polaridades y fijaciones, y realizar la puesta a punto. Es un proyecto DIY accesible para aprender, pero no una impresora montada y calibrada de fábrica.
En la configuración histórica se incluyen, entre otros elementos, seis varillas lisas de movimiento de 8 mm —dos de 375 mm, dos de 350 mm y dos de 320 mm—, dos motores Z con husillos T8×8 integrados de 310 mm, tuercas POM, correas GT2, pantalla 12864, sensor de filamento, 3DTouch y ventiladores de cabezal y electrónica. El contenido concreto debe corresponder a las opciones elegidas y a la partida suministrada.
Firmware, primera puesta en marcha y mantenimiento
La configuración original utiliza Marlin para Mega/RAMPS y TMC2130 por SPI. La detección sin finales mecánicos corresponde a X e Y; la referencia Z depende del 3DTouch. Si se sustituye una placa, un driver, la sonda, la cama o el hotend, no conviene cargar sin más un archivo de otra 3DSteel: primero hay que cotejar pines, sentido de motores, finales, corriente de drivers, termistores y límites. Nuestra guía de actualización de Marlin para 3DSteel sirve como referencia histórica; sus pasos deben adaptarse a la revisión real de cada máquina.
Antes de la primera impresión, comprobar que el cableado de red y las bornas quedan protegidos, que los ventiladores funcionan, que cama y hotend miden temperaturas ambientales plausibles, que los ejes se desplazan en el sentido esperado y que los procedimientos de homing se detienen correctamente. Tras cualquier cambio de boquilla, superficie u hotend, revisar el Z-offset y la primera capa. Mantener limpias y lubricadas las guías según sus componentes y revisar periódicamente tensión de correas, poleas y conexiones.
Es para ti si… / No es para ti si…
Es para ti si quieres montar y comprender una impresora de acero abierta, disponer de recambios y trabajar con una plataforma Marlin/Mega/RAMPS conocida. No es para ti si necesitas una máquina completamente montada, o prefieres partir directamente de una arquitectura de 24 V y 32 bits: en ese caso puedes consultar la 3DSteel V2.
Para mantenimiento de esta generación están disponibles el extrusor HTA3D V2, la caja de electrónica RAMPS y el kit de tornillería 3DSteel. Comprueba la revisión y las opciones de tu máquina antes de pedir recambios.
