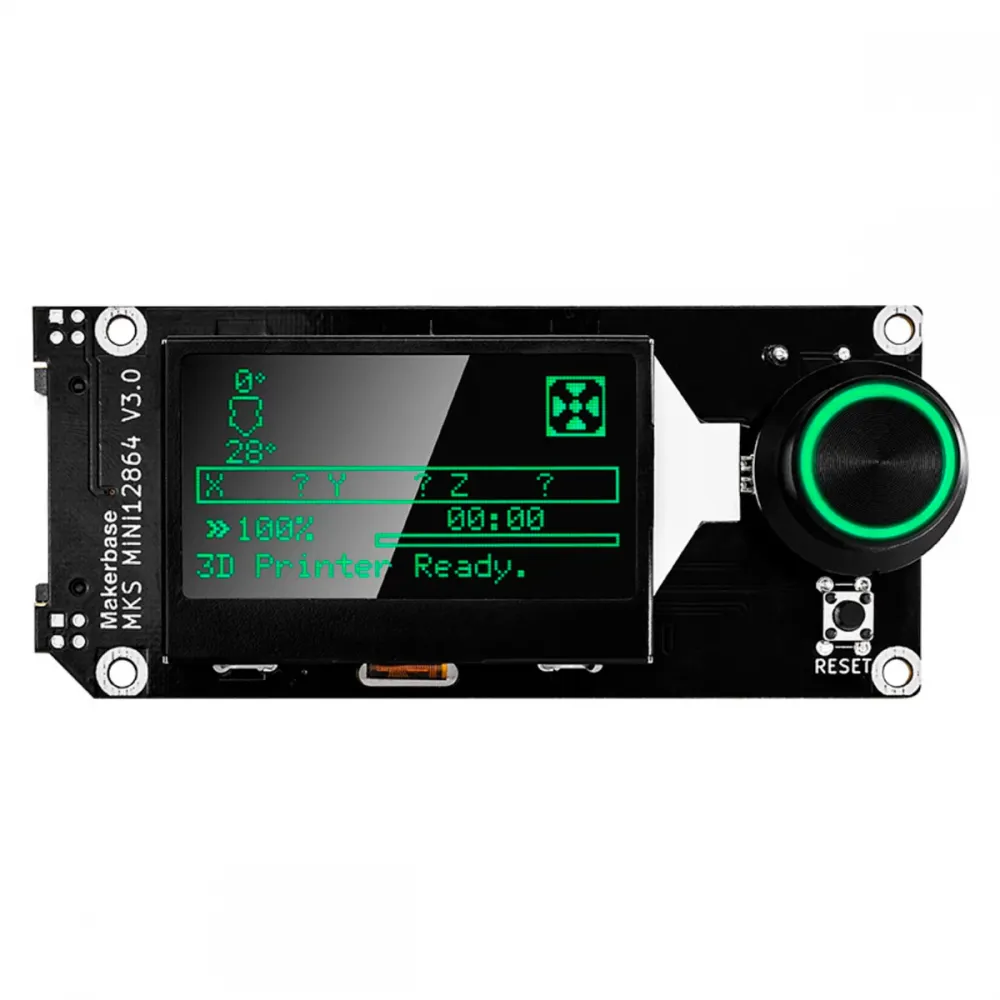

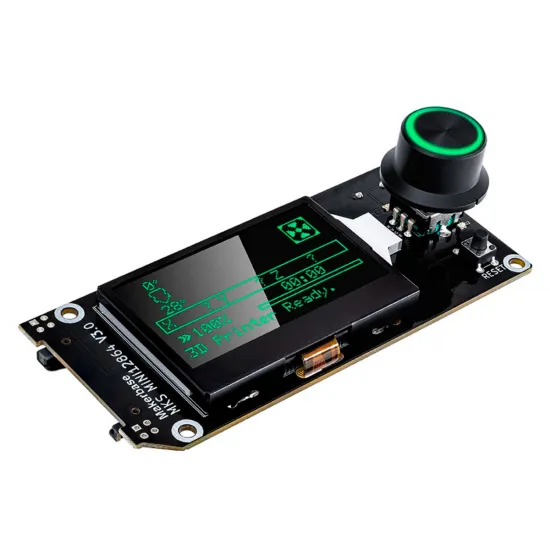

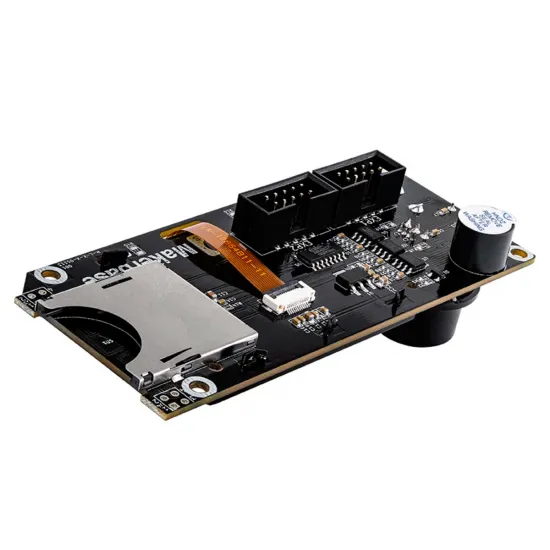

La MKS MINI12864 V3.0 es una pantalla gráfica compacta de 128 × 64 píxeles para impresoras 3D, máquinas CNC y proyectos electrónicos con una placa controladora compatible. Integra encoder rotativo con pulsación, botón de reinicio, avisador acústico, lector microSD y retroiluminación RGB direccionable, por lo que permite manejar la máquina directamente sin depender continuamente de un ordenador.
Esta versión utiliza el controlador ST7567, comunicación SPI y tres LED RGB controlados mediante WS2811. Puede trabajar con señales lógicas de 3,3 y 5 V, pero la compatibilidad real depende del pinout de EXP1/EXP2 y de la configuración del firmware. La unidad fotografiada corresponde al diseño MKS V3.0 actualizado, con la interfaz adicional incorporada en la revisión de hardware V3.0_002.
Funciones principales
- LCD gráfico 128 × 64: permite mostrar menús, temperaturas, posición, progreso y estados definidos por el firmware.
- Controlador ST7567: revisión utilizada por la MKS MINI12864 V3, diferente del ST7565R de versiones anteriores.
- Encoder rotativo pulsable: navegación y selección directa desde la pantalla.
- Retroiluminación RGB: tres LED direccionables con controlador WS2811, configurables desde Marlin o Klipper.
- Lector microSD integrado: su disponibilidad funcional depende de la placa, el firmware y el cableado SPI.
- Botón de reinicio y buzzer: controles integrados para una interfaz de máquina completa.

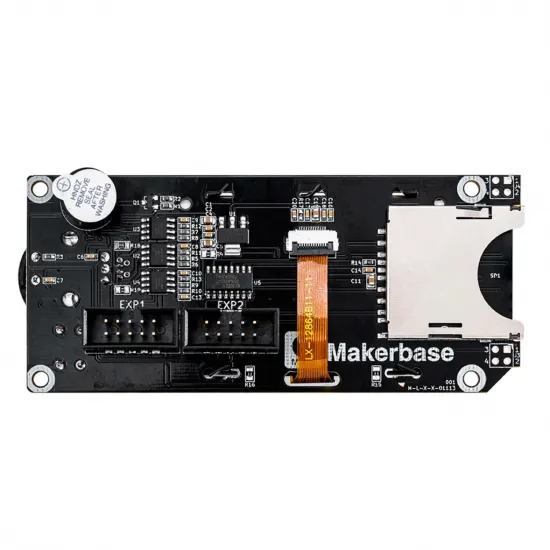

- EXP1 y EXP2: conexión mediante dos cabeceras IDC de 10 pines, condicionada al pinout de la placa principal.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Fabricante y modelo | Makerbase MKS MINI12864 V3.0 |
| Resolución | 128 × 64 píxeles |
| Controlador LCD | ST7567 |
| Comunicación | SPI mediante EXP1/EXP2 |
| Nivel lógico | Compatible con señales de 3,3 y 5 V |
| Iluminación | 3 LED RGB direccionables, controlador WS2811 y orden RGB |
| Controles | Encoder pulsable, reset y avisador acústico |
| Almacenamiento | Ranura microSD lateral en la variante mostrada |

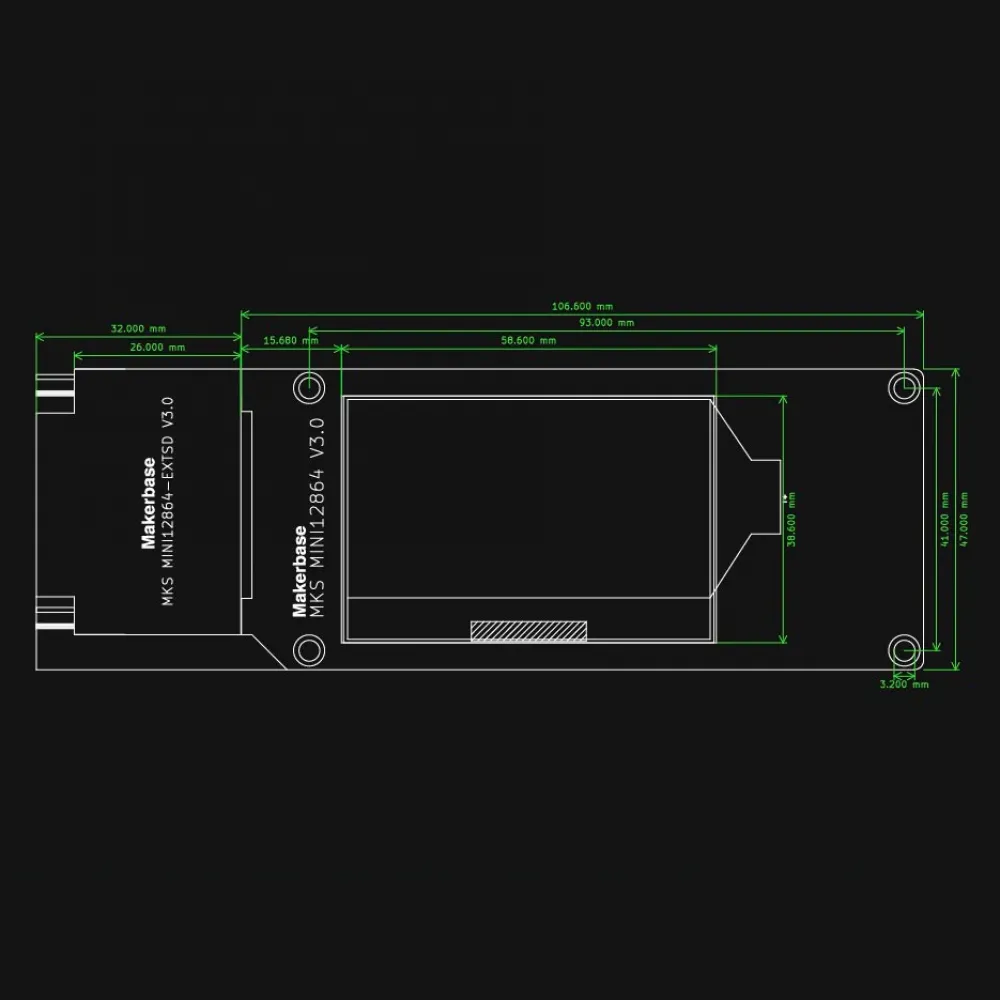

| Dimensiones exteriores | 106,6 × 47 mm |
| Centros de montaje | 93 × 44 mm |
| Orificios | 4 orificios de Ø3,2 mm |
| Firmware documentado | Marlin 2.x y Klipper; otros firmwares dependen de la placa |
Compatibilidad con placas controladoras
Makerbase documenta esta pantalla para MKS Robin Nano V2 y V3, MKS SGen L V1 y V2 y MKS Gen L. También está contemplada por la placa MKS Eagle, disponible en nuestro catálogo.
Puede utilizarse con otras controladoras que dispongan de EXP1 y EXP2, pero los conectores físicamente iguales no garantizan un pinout compatible. Antes de comprar o conectar deben comprobarse la revisión de la placa, la asignación de señales, las tensiones y el soporte del firmware. Esto es especialmente importante en placas de BIGTREETECH, FYSETC, Creality, RAMPS y otras familias que pueden utilizar orientaciones o asignaciones diferentes.

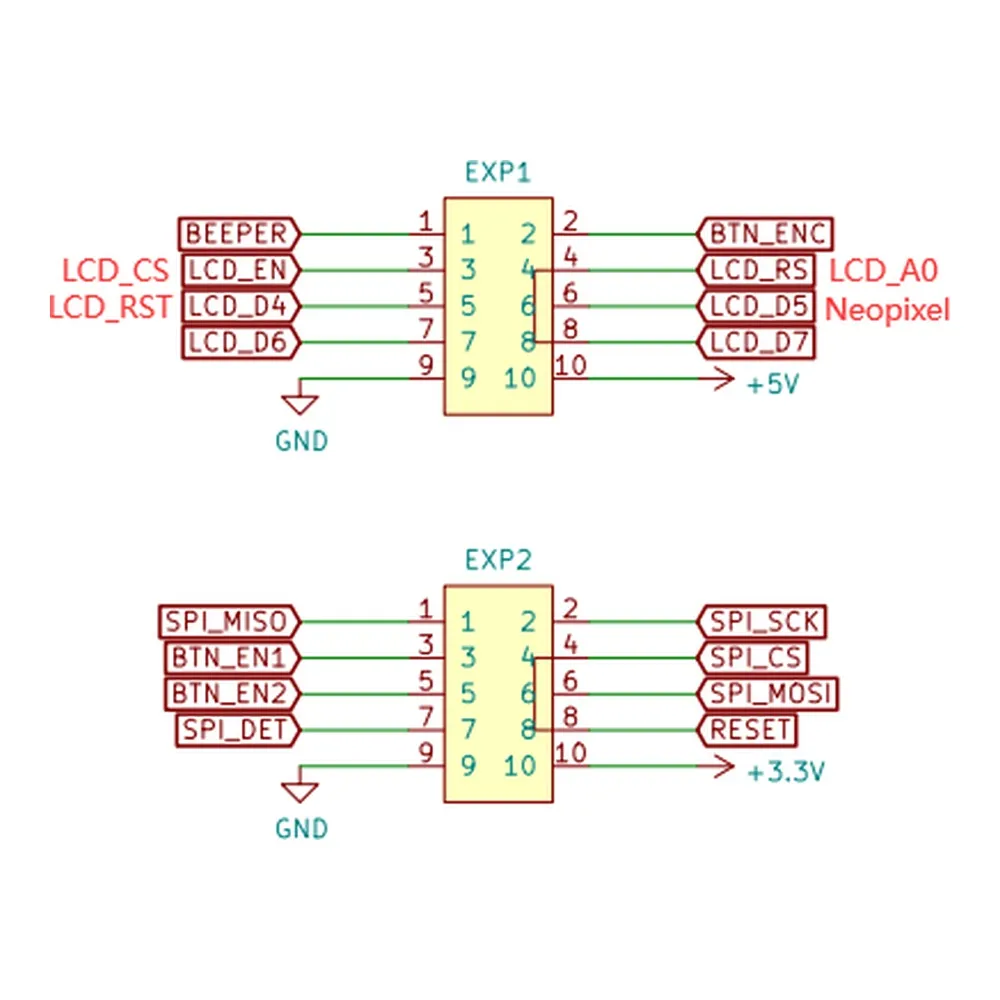

Pinout de EXP1 y EXP2
| Pin | EXP1 | EXP2 |
|---|---|---|
| 1 | BEEPER | SPI_MISO |
| 2 | BTN_ENC | SPI_SCK |
| 3 | LCD_EN / LCD_CS | BTN_EN1 |
| 4 | LCD_RS / LCD_A0 | SPI_CS |
| 5 | LCD_D4 / LCD_RST | BTN_EN2 |
| 6 | LCD_D5 / NeoPixel | SPI_MOSI |
| 7 | LCD_D6 | SPI_DET |
| 8 | LCD_D7 | RESET |
| 9 | GND | GND |
| 10 | +5 V | +3,3 V |
Configuración en Marlin 2.x
Makerbase indica activar en Configuration.h las siguientes opciones:
#define MKS_MINI_12864_V3
#define NEOPIXEL_LED
Marlin debe compilarse para la placa y revisión exactas. La definición de pines de la controladora tiene que contemplar EXP1/EXP2 y el orden de color debe coincidir con el hardware RGB. Si los colores aparecen intercambiados, revisa la opción NEOPIXEL_TYPE de tu versión de Marlin en lugar de modificar el cableado.
Cuando están habilitados los menús de iluminación, la retroiluminación puede ajustarse desde la pantalla. Makerbase también documenta comandos como:
M150 R255 G0 U0 ; rojo
M150 R0 G255 U0 ; verde
M150 R0 G0 U255 ; azul
Las opciones disponibles y la persistencia del color pueden variar entre versiones de Marlin. Después de compilar, comprueba LCD, encoder, pulsador, buzzer, RGB y microSD por separado.
Configuración en Klipper
Makerbase publica el siguiente bloque de referencia. Los alias EXP1_n y EXP2_n deben estar definidos para la placa principal utilizada:
[display]
lcd_type: uc1701
cs_pin: EXP1_3
a0_pin: EXP1_4
rst_pin: EXP1_5
contrast: 63
encoder_pins: ^EXP2_5, ^EXP2_3
click_pin: ^!EXP1_2
spi_software_miso_pin: EXP2_1
spi_software_mosi_pin: EXP2_6
spi_software_sclk_pin: EXP2_2
[output_pin beeper]
pin: EXP1_1
[neopixel mks_mini12864]
pin: EXP1_6
chain_count: 3
color_order: RGB
initial_RED: 1.0
initial_GREEN: 1.0
initial_BLUE: 1.0
Este bloque no es universal por sí solo. Debe combinarse con la sección [board_pins] correspondiente a la placa exacta. Algunas electrónicas necesitan declarar un bus SPI por hardware mediante spi_bus; otras utilizan el SPI por software mostrado. No deben activarse ambas alternativas sin consultar la configuración de la placa.
Puede guardarse la configuración en un archivo separado y cargarla desde printer.cfg con:
[include mks_mini_12864_v3.cfg]
Uso con RepRapFirmware
Makerbase no publica una configuración específica de esta pantalla para RepRapFirmware. Algunas placas Duet o compatibles admiten pantallas gráficas 12864 conectadas directamente, pero la compatibilidad depende del modelo de placa, de su expansión para LCD, del pinout y de la versión de firmware.
No debe considerarse una pantalla universal para RepRapFirmware. Antes de conectarla, la documentación de la controladora debe confirmar expresamente el soporte para un LCD compatible con ST7567/UC1701 y la asignación eléctrica correspondiente. Incluso cuando el LCD y el encoder funcionan, el lector microSD, el buzzer o la iluminación RGB pueden requerir configuración adicional o no estar soportados.
Instalación y comprobación segura
- Desconecta la fuente de alimentación y el USB de la máquina.
- Consulta el esquema de la revisión exacta de la placa principal.
- Localiza el pin 1, GND, +5 V y +3,3 V en ambos extremos antes de colocar los cables.
- Comprueba que EXP1 va a EXP1 y EXP2 a EXP2 según el pinout real, sin confiar únicamente en la muesca del conector.
- Configura y compila el firmware antes de la primera prueba cuando sea necesario.
- Enciende y verifica primero la imagen y el encoder; después prueba buzzer, RGB y microSD.
- Si la pantalla no se enciende o muestra un comportamiento anómalo, corta la alimentación y vuelve a comprobar el cableado. No pruebes orientaciones al azar.
Diferencias frente a MKS MINI12864 V1 y V2
La V3 utiliza ST7567 en lugar del ST7565R de las revisiones anteriores, añade iluminación RGB direccionable y muestra normalmente caracteres claros sobre fondo oscuro. Por ello, no debe cargarse sin comprobar una configuración preparada para MKS MINI12864 V1/V2: aunque el formato sea parecido, el controlador y la gestión de iluminación son diferentes.
La MKS MINI12864 V3.0 es especialmente interesante para máquinas personalizadas que buscan una interfaz compacta, completa y configurable. Su instalación puede ser sencilla en placas MKS oficialmente compatibles, pero en cualquier otra electrónica debe tratarse como una integración de hardware: primero se verifica el pinout y después se configura el firmware.
