Pantalla táctil BIGTREETECH TFT24 V1.1 de 2,4 pulgadas con modo LCD 12864

La BIGTREETECH TFT24 V1.1 reúne en una pantalla compacta de 2,4 pulgadas dos formas diferentes de controlar una impresora 3D: un menú táctil propio comunicado por puerto serie y un modo LCD 12864 manejado directamente por el firmware de la placa. Esta doble interfaz permite elegir entre una navegación gráfica rápida y la compatibilidad funcional del menú clásico de Marlin.

No es una simple LCD ni una pantalla HDMI: incorpora su propio microcontrolador y firmware. En Touch Mode interpreta el estado de la impresora y envía comandos G-code por UART; en Marlin Mode emula una pantalla gráfica 12864 a través de EXP1 y EXP2. Si ambas conexiones están instaladas y correctamente configuradas, puede cambiarse de modo manteniendo pulsada la pantalla o el botón del encoder durante aproximadamente 1,5 segundos.

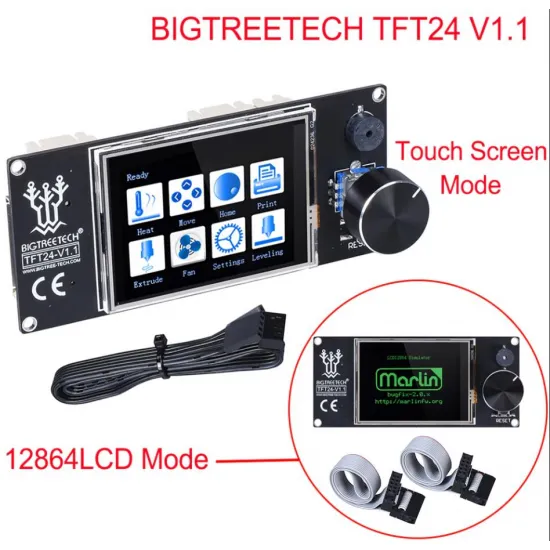

Dos interfaces en una misma pantalla

Los dos modos no comparten el mismo enlace. Que la pantalla se encienda no confirma que exista comunicación. Touch Mode necesita una UART configurada; Marlin Mode necesita los cables EXP y la opción de pantalla correcta en el firmware.

Características principales

• Pantalla TFT táctil de 2,4 pulgadas.
• Resolución de 320 × 240 píxeles.
• Alimentación lógica de 5 V DC.
• Touch Mode por enlace serie UART.
• Emulación LCD gráfica 12864 mediante EXP1 y EXP2.
• Encoder rotativo con pulsador, buzzer y botón de reset.
• Lector de tarjeta SD y puerto USB host para los usos admitidos por el firmware de la TFT.
• Firmware actualizable mediante tarjeta SD.
• Interfaz, iconos, fuentes, colores, idioma y velocidad serie configurables.

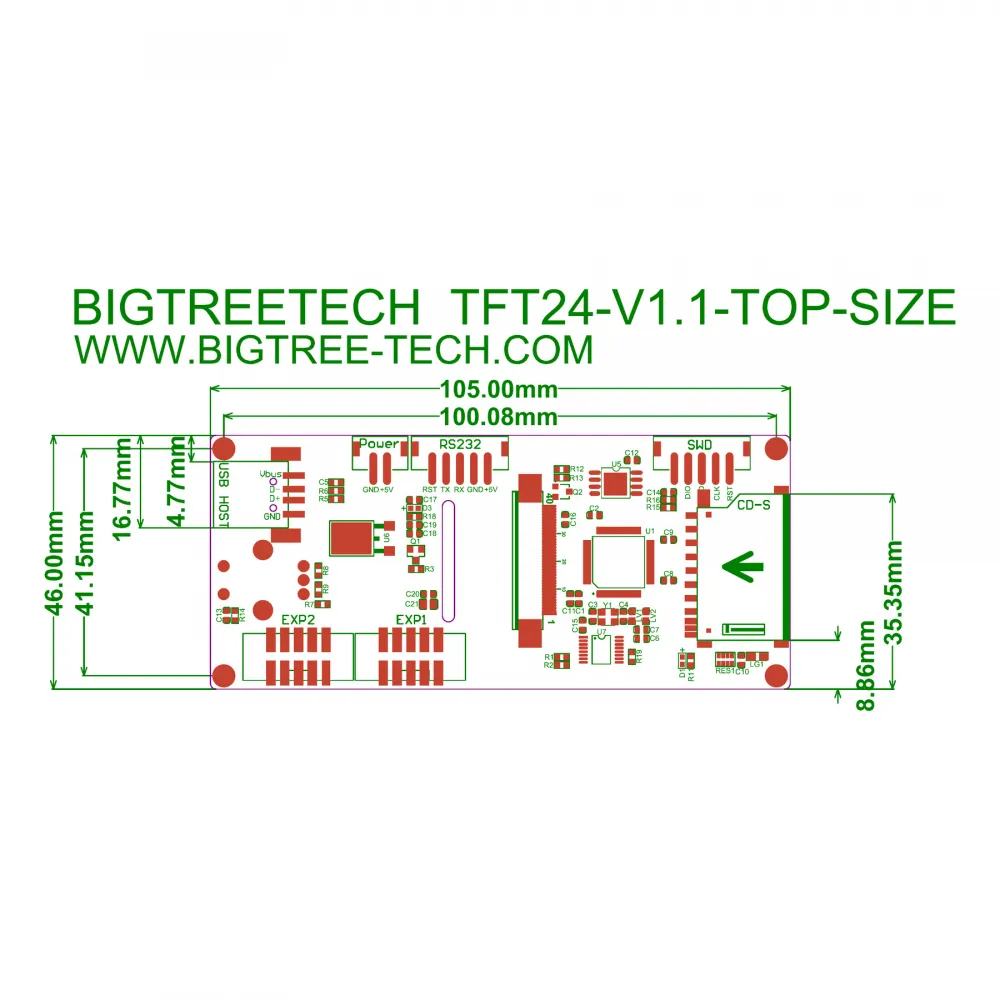

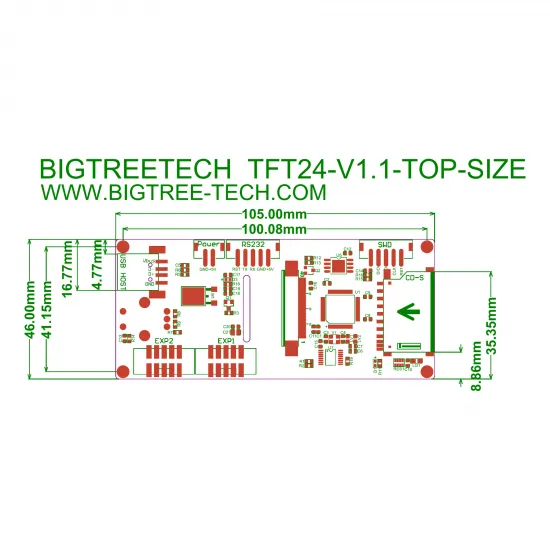

Especificaciones y dimensiones

Pinout y conexiones

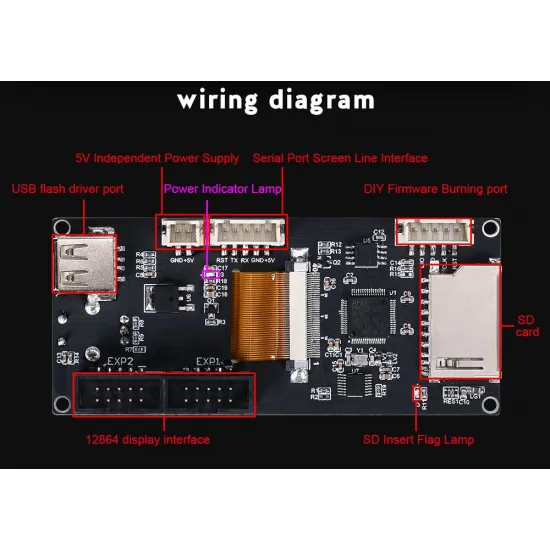

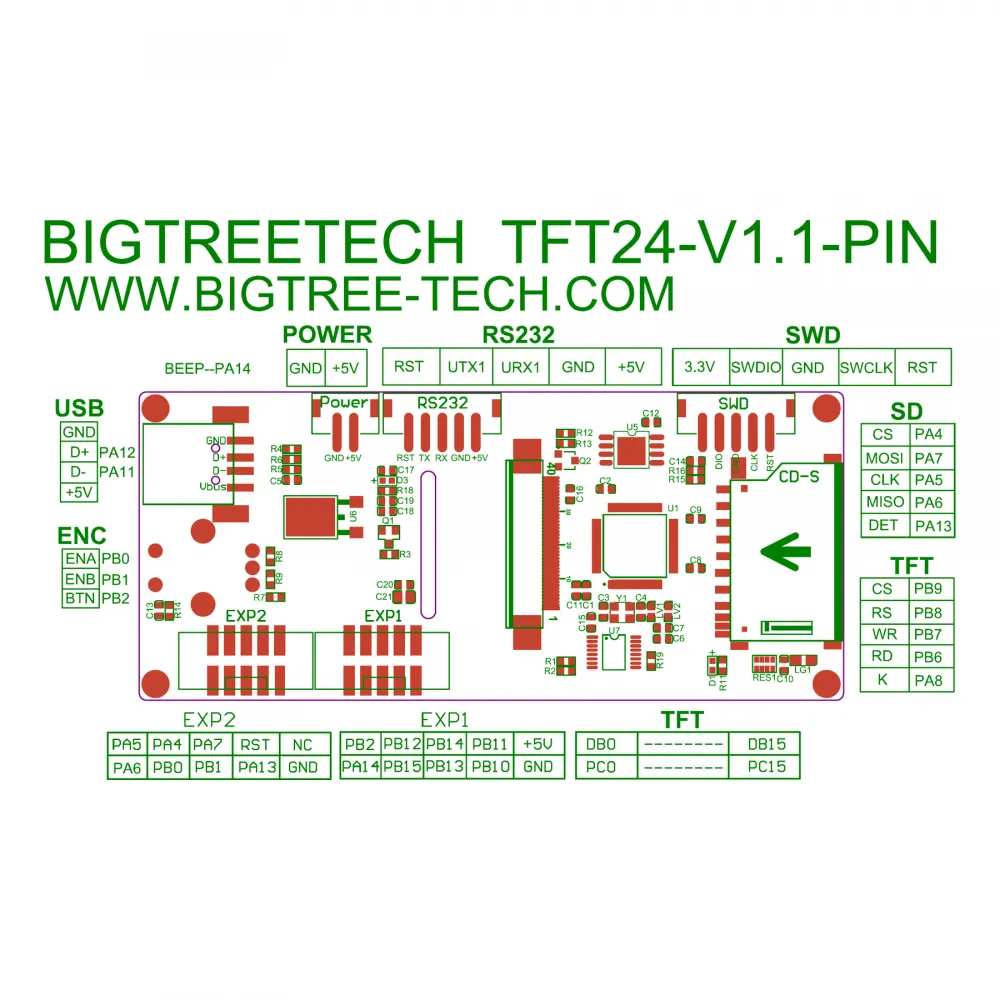

El conector serie de cinco pines está rotulado como RS232 en la placa, pero utiliza las señales lógicas RST, TX, RX, GND y +5 V propias del enlace UART de la TFT. No debe conectarse a un puerto RS-232 clásico de niveles positivos y negativos. Antes de alimentar, compara siempre el pinout de la pantalla con el de la controladora: la posición física del conector puede variar y TX debe comunicarse con RX.

La placa dispone además de un conector independiente GND/+5 V, EXP1 y EXP2, puerto SWD, USB host y lector SD. EXP1 y EXP2 no son conectores serie: transportan las señales necesarias para que la TFT emule la pantalla conectada directamente a la controladora.

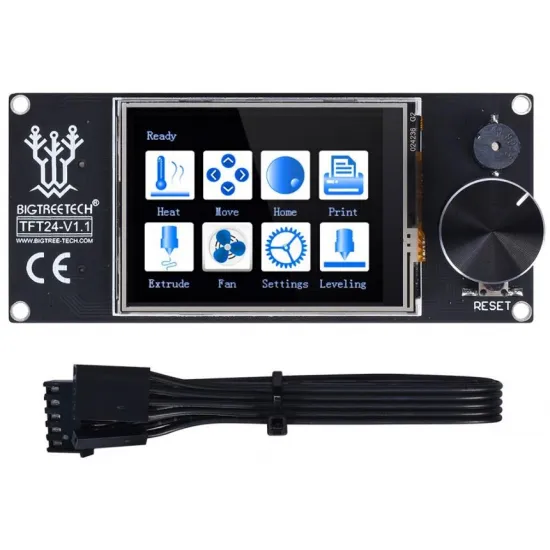

Instalación en Touch Mode

1. Apaga completamente la impresora y desconecta también el USB de la placa principal.
2. Identifica un puerto UART compatible en la controladora y comprueba su pinout.
3. Conecta GND, +5 V, TX, RX y, cuando corresponda, RST respetando las señales de ambos extremos.
4. Habilita en el firmware de la impresora el puerto serie asignado a la TFT.
5. Configura la misma velocidad en la placa y en la pantalla.
6. Enciende y comprueba temperaturas, movimiento, ventiladores y límites antes de iniciar una impresión.

La velocidad de la TFT puede cambiarse desde Menu > Settings > Connection > S. Ports o mediante el parámetro serial_port de config.ini. Si aparece No printer attached!, revisa primero alimentación, masa común, TX/RX, puerto serie seleccionado y baudrate; que los menús táctiles respondan solo confirma que la TFT está encendida.

Configuración con Marlin

Para aprovechar todas las funciones del firmware táctil actual, BIGTREETECH toma como referencia Marlin 2.1.1 o posterior. La comunicación básica puede existir con configuraciones anteriores, pero no deben darse por disponibles todos los menús, informes y diálogos.

Entre las opciones generales indicadas por el proyecto oficial se encuentran:

• EEPROM_SETTINGS y BABYSTEPPING.
• AUTO_REPORT_TEMPERATURES y AUTO_REPORT_POSITION.
• EXTENDED_CAPABILITIES_REPORT, M115_GEOMETRY_REPORT y M114_DETAIL.
• REPORT_FAN_CHANGE.

Funciones como impresión desde la SD de la placa, M600, diálogos, M73 o determinados asistentes de nivelación requieren opciones adicionales. Conviene habilitar únicamente las que correspondan a la mecánica, memoria y flujo de trabajo de la impresora.

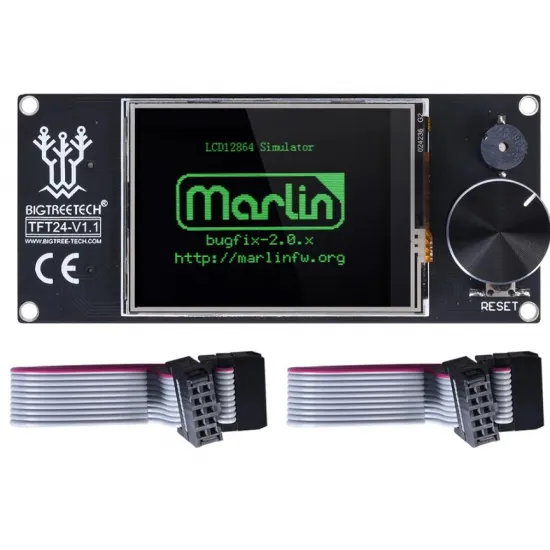

Marlin Mode con EXP1 y EXP2

En una placa con los dos conectores EXP, une EXP1 con EXP1 y EXP2 con EXP2. En Configuration.h debe quedar habilitado únicamente:

#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

Desactiva otros controladores de pantalla, especialmente CR10_STOCKDISPLAY. Si la imagen aparece corrupta o el encoder no responde, apaga la máquina y verifica orientación, continuidad, pin 1 y correspondencia de ambos cables.

Placas tipo E3 con un solo EXP

La TFT24 V1.1 no incorpora EXP3. Para una controladora tipo E3 con un único conector EXP, la documentación actual indica un cable divisor en Y: un conector de 10 pines hacia la placa y dos conectores de 10 pines hacia EXP1 y EXP2 de la TFT. En esta configuración debe habilitarse únicamente CR10_STOCKDISPLAY. Este divisor no forma parte del contenido mostrado del producto.

Uso con RepRapFirmware

El firmware oficial actual de BIGTREETECH incluye soporte específico para RepRapFirmware. La configuración de la TFT debe partir de config_rrf.ini, editarse y guardarse en la tarjeta como config.ini.

La guía oficial muestra como ejemplo:

M575 P1 S2 B57600

Esta orden configura un puerto serie para la pantalla, pero el número de puerto no es universal. Debe adaptarse a la controladora, UART y cableado reales. La integración documentada contempla control y monitorización de temperaturas, movimiento y ventiladores, estado de impresión, pausa, ajustes durante la impresión, macros y acceso a soportes de almacenamiento compatibles.

¿Es una pantalla para Klipper?

No es una pantalla KlipperScreen. No se conecta por HDMI, DSI o SPI a la Raspberry Pi u otro host Linux y BIGTREETECH no documenta Touch Mode como interfaz nativa de Klipper para este modelo. Puede haber configuraciones particulares basadas en emulación 12864, pero dependen de la placa, pinout y soporte del firmware y no constituyen una compatibilidad universal.

Si buscas una interfaz gráfica ejecutada directamente por el host de Klipper, necesitarás una pantalla y conexión compatibles con ese sistema. Si prefieres una LCD compacta controlada por la placa, puedes valorar la BIGTREETECH MINI12864 V2.0, comprobando antes montaje, conectores y configuración.

Actualización segura del firmware

El proyecto oficial sigue manteniendo la TFT24 V1.1, pero existen compilaciones diferenciadas para variantes STM y GD. Antes de copiar un binario, identifica el microcontrolador o la denominación de hardware de tu unidad:

• Variante STM: binario específico BIGTREE_TFT24_V1.1....
• Variante GD: binario específico BIGTREE_GD_TFT24_V1.1....
• Fuentes e iconos: carpetas TFT24/font y TFT24/bmp.
• Configuración: config.ini.

Utiliza la rama master del firmware oficial BIGTREETECH; el fabricante marca las antiguas ramas develop y release-xx.27 como obsoletas. La guía recomienda una tarjeta de hasta 8 GB, formateada en FAT32, con los archivos correctos en la raíz. No interrumpas la alimentación ni ignores errores durante la actualización.

Contenido

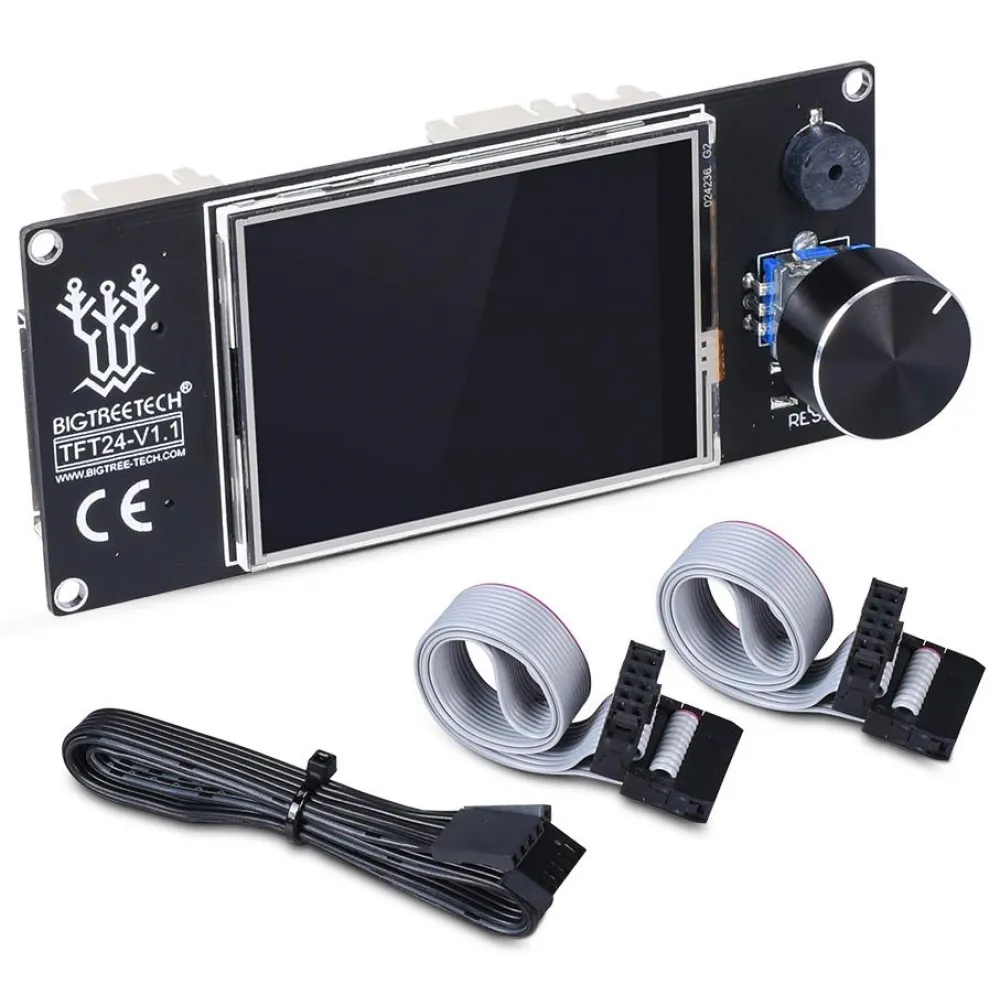

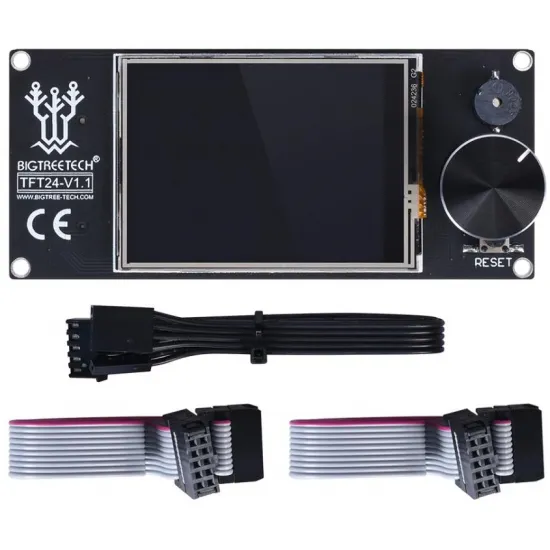

• 1 pantalla BIGTREETECH TFT24 V1.1.
• 1 cable serie de 5 pines.
• 2 cables planos de 10 pines para EXP1 y EXP2.

No incluye tarjeta SD, memoria USB, carcasa ni cable divisor en Y.

Es para ti si...

• Quieres una pantalla compacta con interfaz táctil y alternativa 12864.
• Tu placa dispone de una UART de 5 V compatible o de EXP1 y EXP2 correctamente documentados.
• Te interesa controlar la impresora sin depender de un ordenador conectado permanentemente.
• Puedes verificar el pinout y ajustar el firmware de la controladora.

No es para ti si...

• Buscas una pantalla HDMI o una interfaz KlipperScreen para un host Linux.
• Necesitas instalación directa sin revisar conectores, firmware ni velocidad serie.
• Tu placa solo tiene un EXP tipo E3 y no dispones del divisor adecuado.
• Prefieres una pantalla mayor: en ese caso puedes valorar la BIGTREETECH TFT35 V3.0, comprobando sus dimensiones y conexiones.
