Sensor de temperatura PT1000 Trianglelab encapsulado de 3 × 15 mm hasta 450 °C

Sensor de temperatura RTD PT1000 Trianglelab para impresoras 3D y hotends de alta temperatura. Su cápsula cilíndrica de 3 mm permite instalarlo en bloques compatibles, mientras que su resistencia nominal más elevada facilita la lectura directa en determinadas placas sin necesitar obligatoriamente un amplificador.

Características

• Tipo de sensor: RTD PT1000.
• Rango de temperatura declarado: de 0 a 450 °C.
• Cápsula: 3 mm de diámetro y 15 mm de longitud.
• Longitud del cable: 1 m.
• Conector XH.
• Incluye piezas para adaptar la conexión a Dupont.

Compatibilidad mecánica

Puede utilizarse con el Bloque calefactor V6 para sensores encapsulados de 3 mm, M6 o el Bloque calefactor V6 Brass para sensores encapsulados de 3 mm, M6, siempre que la profundidad de 15 mm y el sistema de sujeción sean adecuados.

Un PT1000 no es un termistor NTC. La placa debe admitir su lectura directa o utilizar una interfaz RTD adecuada. No debe sustituirse un termistor únicamente porque el conector coincida.

Configuración del firmware

• Marlin 2.1.x: tipo 1047 para pull-up de 4,7 kΩ, tipo 1022 para 2,2 kΩ o tipo 1010 para 1 kΩ. Debe elegirse una sola opción según la resistencia real de la placa y recompilar Marlin.
• Klipper: sensor_type: PT1000 y pullup_resistor configurado con el valor real de la entrada.
• RepRapFirmware 3: sensor M308 de tipo pt1000 cuando la entrada de la placa admita lectura directa de PT1000.

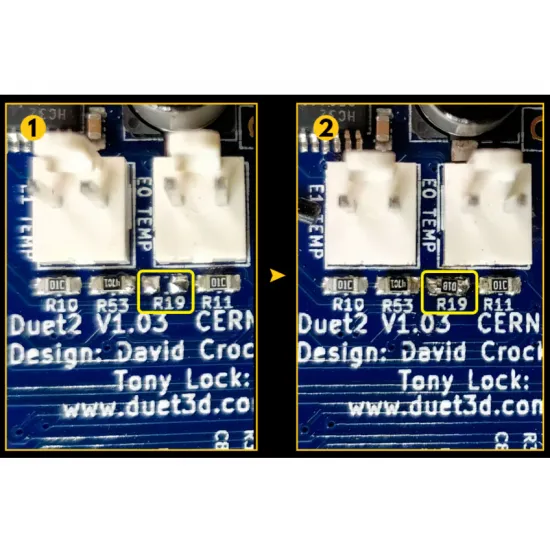

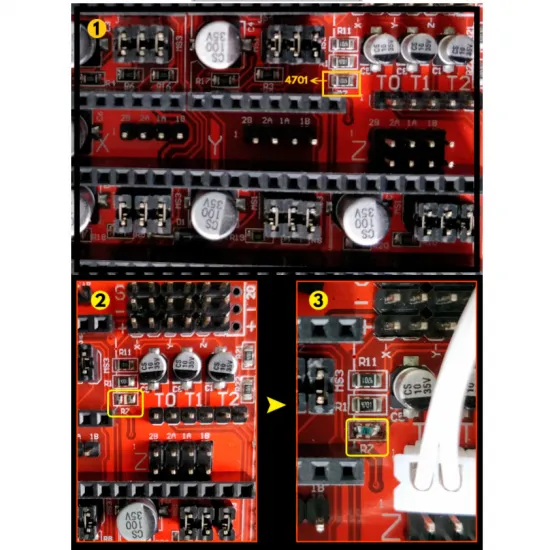

No recomendamos modificar físicamente el pull-up de una placa como consejo general. Debe priorizarse la configuración correspondiente al hardware existente o una interfaz compatible; cualquier modificación electrónica exige identificar previamente la entrada y la revisión exacta de la placa.

Temperatura e instalación

El rango de 0 a 450 °C es el declarado para el sensor. La temperatura segura de impresión también depende del hotend, calentador, bloque, cableado, conector y materiales próximos. Comprueba la lectura con una referencia independiente antes de trabajar a alta temperatura.
