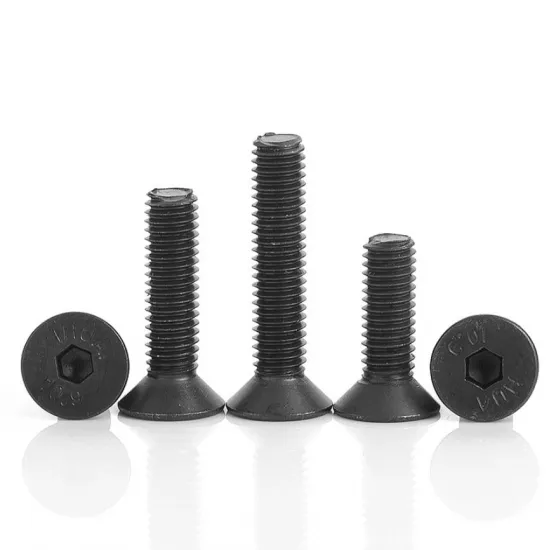

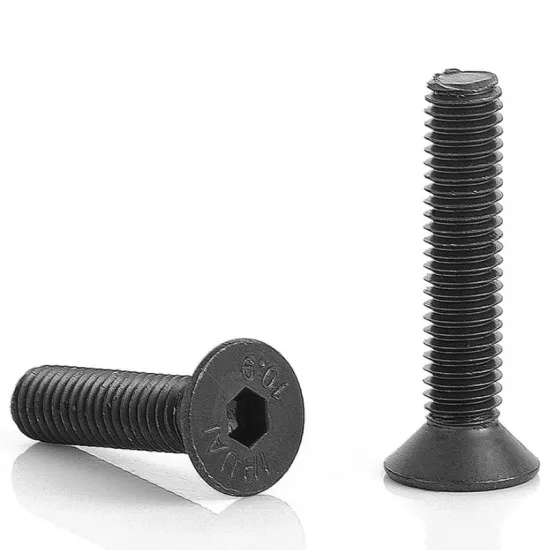

Tornillo Allen de cabeza avellanada DIN 7991 / ISO 10642, fabricado en acero de clase 10.9 con acabado negro pavonado. Su cabeza plana con ángulo nominal de 90° permite obtener una superficie enrasada cuando se instala en un alojamiento avellanado compatible.
Es adecuado para placas, soportes, guías, carcasas, perfiles y conjuntos mecánicos en los que una cabeza sobresaliente podría interferir con el movimiento de otras piezas.
Medidas disponibles

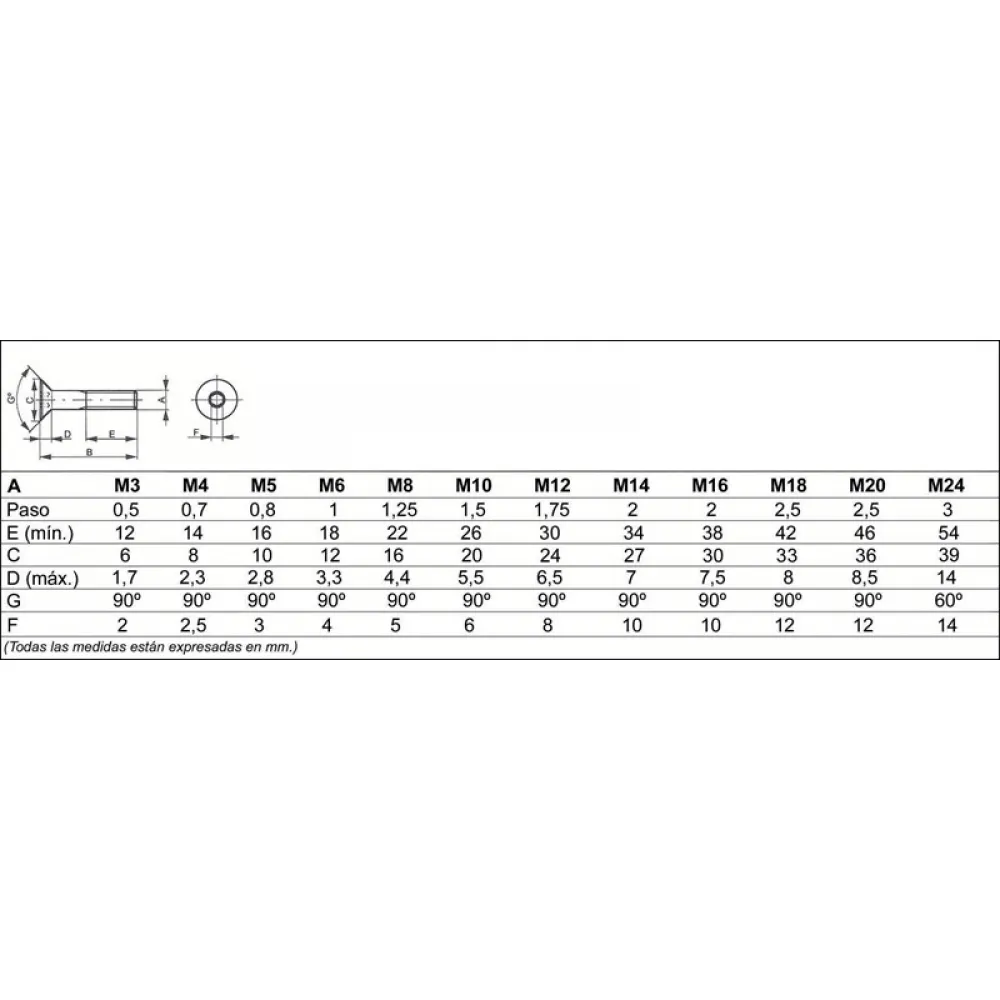

| Métrica | Longitudes disponibles | Paso | Cabeza Ø × altura | Llave Allen |
|---|---|---|---|---|
| M3 | 6, 8, 10, 12, 16, 20, 25 y 30 mm | 0,5 mm | 6 × 1,7 mm | 2 mm |
| M4 | 8, 10, 12, 16, 20, 25, 35 y 40 mm | 0,7 mm | 8 × 2,3 mm | 2,5 mm |
| M5 | 8, 10, 12 y 16 mm | 0,8 mm | 10 × 2,8 mm | 3 mm |
| M6 | 8, 10, 12, 16, 20 y 25 mm | 1 mm | 12 × 3,3 mm | 4 mm |
En los tornillos de cabeza avellanada, la longitud nominal se mide desde la parte superior de la cabeza hasta el extremo del tornillo. Por tanto, la medida seleccionada incluye la cabeza completa.
Características
- Normas de referencia: DIN 7991 e ISO 10642.
- Cabeza plana avellanada de 90°.
- Accionamiento mediante hexágono interior Allen.
- Material: acero.
- Clase de resistencia: 10.9.
- Acabado negro pavonado.
- Rosca métrica de paso estándar.
Requisitos del alojamiento
Para que la cabeza quede correctamente enrasada, la pieza debe disponer de un avellanado de 90° con diámetro y profundidad adecuados para la métrica elegida. Compartir métrica con el orificio no garantiza por sí solo que el alojamiento de la cabeza sea compatible.
DIN 7991 es una referencia ampliamente utilizada y suele relacionarse con ISO 10642, pero ambas designaciones no deben tratarse como dimensionalmente idénticas en cualquier sustitución. En montajes muy ajustados conviene comprobar el diámetro del avellanado y la posición final de la cabeza.
Consideraciones mecánicas
La geometría avellanada reduce la capacidad de carga de la cabeza. Aunque el acero sea de clase 10.9, no debe aplicarse automáticamente el mismo par de apriete que a un tornillo de cabeza cilíndrica de igual métrica.
El par apropiado depende también del material de la pieza, la profundidad de rosca, el acabado, la lubricación y las cargas del conjunto. En plástico, aluminio o piezas impresas, un apriete excesivo puede deformar o agrietar el alojamiento avellanado.
Cuando no sea necesario enrasar la cabeza, pueden resultar más apropiados el tornillo Allen de cabeza cilíndrica DIN 912 / ISO 4762 o el tornillo de cabeza abombada ISO 7380.
Formato de venta
Este artículo puede tener una cantidad mínima de compra. Las unidades se cuentan al peso, por lo que se admite una tolerancia máxima aproximada del 5 %, aunque normalmente la cantidad suministrada será muy precisa.
