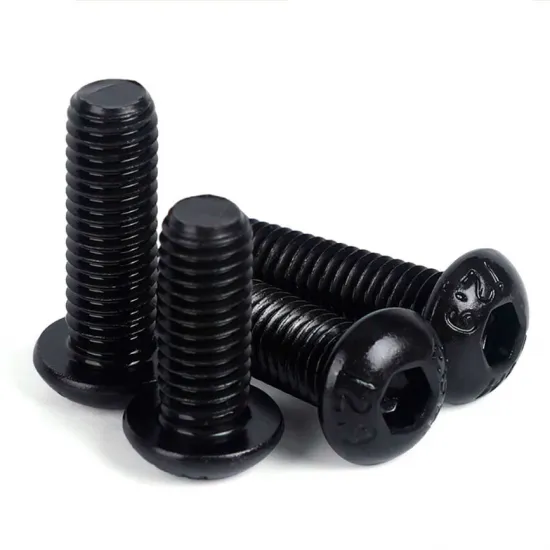

Tornillo Allen ISO 7380 de cabeza abombada o tipo botón, fabricado en acero de clase 10.9 con acabado negro pavonado. Su cabeza baja y redondeada proporciona un acabado limpio y reduce el saliente respecto a una cabeza cilíndrica convencional.
Es adecuado para carcasas, paneles, perfiles de aluminio, piezas impresas, impresoras 3D, máquinas CNC y conjuntos mecánicos en los que se necesite una cabeza visible compacta con accionamiento Allen.

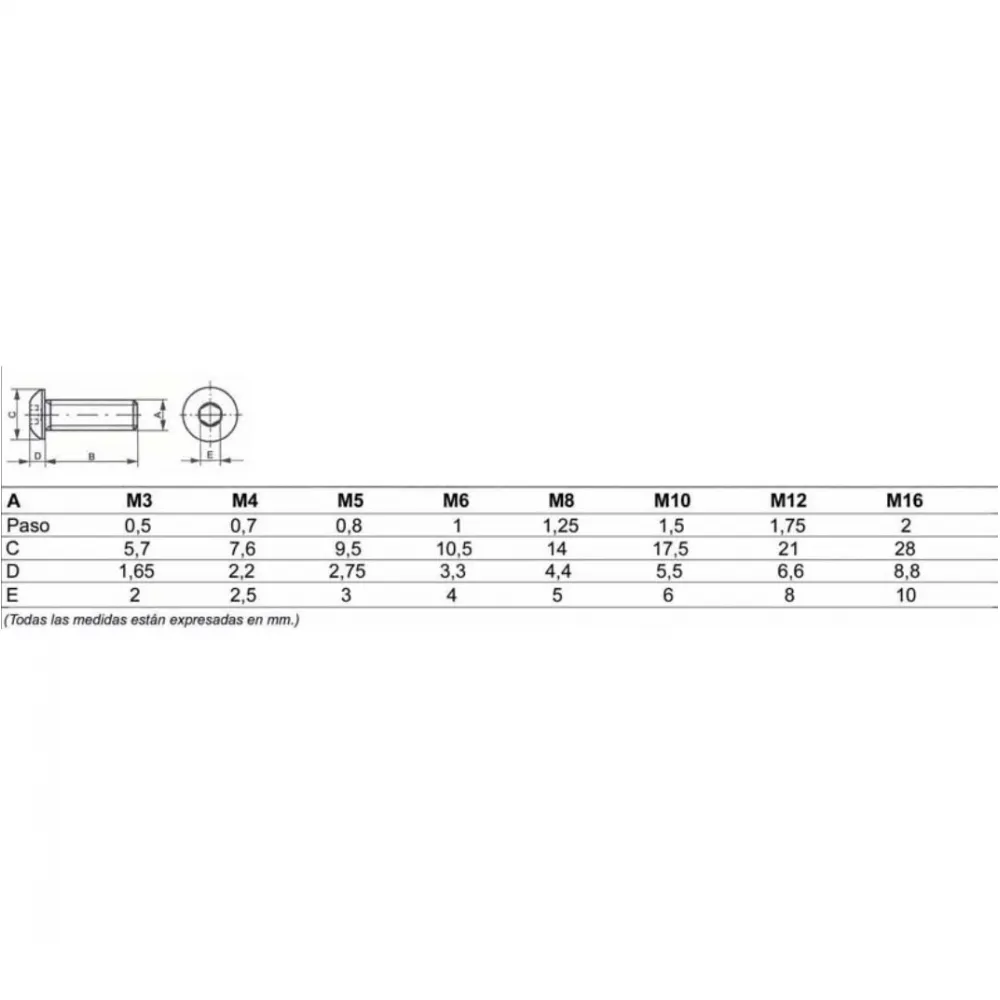

Medidas disponibles
| Métrica | Longitudes disponibles | Paso | Cabeza Ø × altura | Llave Allen |
|---|---|---|---|---|
| M3 | 6, 8, 10, 12, 16 y 20 mm | 0,5 mm | 5,7 × 1,65 mm | 2 mm |
| M4 | 8, 10, 12, 16, 20 y 25 mm | 0,7 mm | 7,6 × 2,2 mm | 2,5 mm |
| M5 | 10, 12, 16, 20 y 25 mm | 0,8 mm | 9,5 × 2,75 mm | 3 mm |
| M6 | 10, 12, 16 y 20 mm | 1 mm | 10,5 × 3,3 mm | 4 mm |
La longitud se mide desde la superficie inferior de la cabeza hasta el extremo del tornillo; la altura de la cabeza no está incluida en la longitud seleccionada.
Características
- Norma de referencia: ISO 7380.
- Cabeza baja, abombada o tipo botón.
- Accionamiento mediante hexágono interior Allen.
- Material: acero.
- Clase de resistencia: 10.9.
- Acabado negro pavonado.
- Rosca métrica de paso estándar.
Consideraciones mecánicas
La clase 10.9 identifica las propiedades del material, pero la geometría reducida de la cabeza ISO 7380 limita la carga y el par que puede transmitirse respecto a una cabeza cilíndrica de la misma métrica. No debe considerarse un sustituto mecánicamente equivalente únicamente porque comparta diámetro y clase de acero.
Para montajes exigentes o cuando se necesite una cabeza con mayor sección puede resultar más adecuado el tornillo Allen DIN 912 / ISO 4762 de cabeza cilíndrica.
También está disponible una versión ISO 7380 de acero inoxidable A2 en M5, más adecuada cuando se prioriza la resistencia a la corrosión. No debe asumirse que ambas versiones ofrecen las mismas prestaciones mecánicas.
Seleccione la misma métrica y paso que la tuerca o el orificio roscado. Compruebe además la longitud, el espacio disponible para la cabeza y la capacidad de apoyo de la pieza.
Formato de venta
Este artículo puede tener una cantidad mínima de compra. Las unidades se cuentan al peso, por lo que se admite una tolerancia máxima aproximada del 5 %, aunque normalmente la cantidad suministrada será muy precisa.
