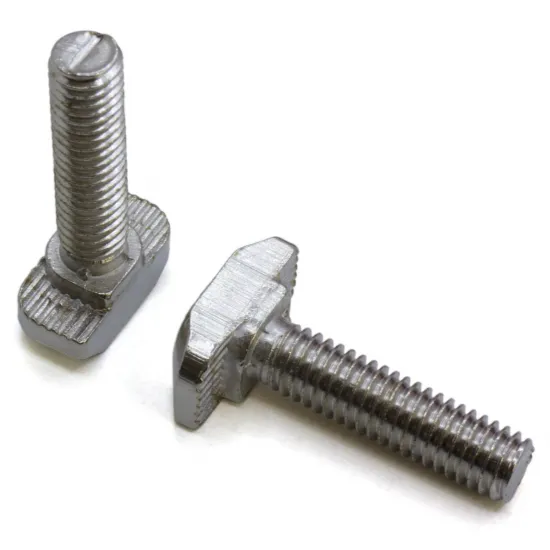

Tornillo en T M6x25 para perfil de aluminio serie 30, ranura 8 mm

Tornillo M6x25 con cabeza en T para fijar componentes a perfiles de aluminio de la serie 30 con ranura de 8 mm. Puede introducirse directamente por la abertura de la ranura y girarse aproximadamente 90° para situar su cabeza transversalmente en el interior.

Sus 25 mm de longitud permiten trabajar con accesorios, placas o separadores de mayor espesor, siempre que se compruebe previamente la longitud necesaria para el conjunto.

Características principales

• Tipo: tornillo en T o tornillo con cabeza de martillo.
• Rosca: M6.
• Longitud nominal: 25 mm.
• Familia de perfil: serie 30.
• Ranura nominal: 8 mm.
• Material: acero al carbono.
• Clase de resistencia: 12.9.

Compatibilidad

Compatible con los perfiles de aluminio HTA3D de la serie 30, incluidos el perfil 3030 y el perfil 3060, además de los accesorios HTA3D de esta familia.

En perfiles de otros fabricantes deben verificarse tanto la ranura nominal de 8 mm como la geometría interior del canal.

Selección de la longitud

La versión M6x25 está orientada a montajes que requieren una longitud mayor. Deben considerarse el espesor del accesorio, los separadores o arandelas y la rosca necesaria para la tuerca. También hay que comprobar que el extremo sobrante no interfiera con otras piezas.

Para montajes más compactos están disponibles las versiones M6x12, M6x16 y M6x20.

Instalación

• Introducir la cabeza del tornillo por la ranura.
• Girar aproximadamente 90° hasta dejarla atravesada.
• Colocar el accesorio sobre la rosca M6.
• Añadir la tuerca o arandela correspondiente y apretar.
• Comprobar el correcto asentamiento de la cabeza antes del apriete final.

Alternativa de montaje

Cuando resulte más conveniente introducir el tornillo desde el exterior del accesorio puede utilizarse la tuerca deslizante M6 para perfil serie 30.

Contenido

• 1 × tornillo en T M6x25 para perfil serie 30.
