Trianglelab CHC B3950 24 V — núcleo calefactor cerámico con termistor integrado

Núcleo calefactor cerámico Trianglelab CHC de 24 V con termistor NTC 100K B3950 integrado. Sustituye el bloque, el cartucho y el sensor separados por un conjunto compacto con calentamiento en anillo alrededor de la zona de fusión. Es una opción especialmente interesante para montajes V6 y conversiones compatibles que buscan reducir volumen y concentrar la transferencia térmica.

Esta es la versión B3950. Trianglelab indica para ella la tabla 1 de Marlin y Generic 3950 en Klipper; no debe configurarse como la versión antigua 104NT-4.

Datos técnicos

La corriente y la potencia son resultados nominales a partir del rango de resistencia oficial. La resistencia real puede variar con la temperatura, los contactos y la precisión del multímetro. Mídela únicamente con la máquina desconectada.

Qué aporta un CHC

El anillo cerámico rodea la zona de fusión y distribuye el calentamiento en 360°. El termistor también queda integrado cerca del recorrido del material, por lo que el conjunto es compacto y responde con rapidez. Trianglelab advierte, no obstante, que la lectura corresponde a la zona donde está embebido el sensor y no a la temperatura interna del elemento calefactor.

Esta arquitectura puede mejorar la capacidad térmica de un hotend bien configurado, pero no garantiza por sí sola una velocidad o un caudal concretos. Boquilla, garganta, extrusor, material, temperatura, refrigeración y perfil de laminado siguen determinando el límite real.

Compatibilidad

Trianglelab declara integración con hotends V5/V6 y CR-10, Hemera, Matrix, Titan Aero y kits DDB-V6. Esto no significa que sea un recambio directo para cualquier impresora que utilice uno de esos nombres: deben coincidir rosca y longitud de boquilla y garganta, punto de sellado, soporte, altura, conducto de capa, sonda, espacio para cables y capacidad eléctrica.

En familias como Creality Ender-3/CR-10, Original Prusa, Voron o Rat Rig suele utilizarse dentro de un hotend o toolhead diseñado específicamente para esta geometría. Comprueba el diseño y la revisión exactos; una rosca M6 compartida no demuestra por sí sola que dos piezas puedan combinarse.

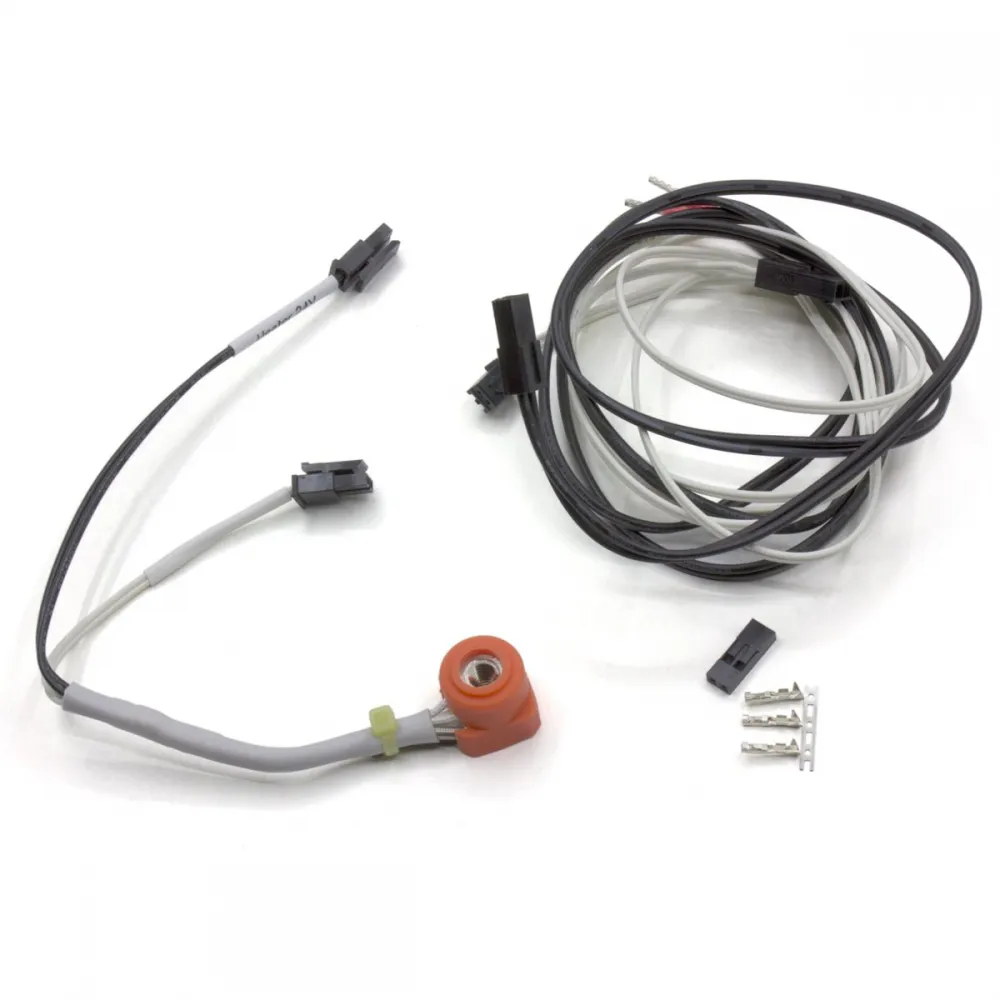

Contenido del conjunto

• Núcleo calefactor Trianglelab CHC B3950 de 24 V.
• Termistor NTC 100K B3950 integrado.
• Calcetín de silicona aislante.
• Prolongaciones para calentador y sensor según las fotografías del conjunto.

Compara siempre los conectores y el pinout con tu placa antes de energizar. Un conector que encaja físicamente no confirma polaridad, función ni capacidad de corriente.

Montaje y primer encendido

1. Desconecta la alimentación y comprueba que el sistema sea de 24 V. Mide la resistencia en frío e identifica por separado calentador y sensor.
2. Confirma que boquilla y garganta pertenecen a la geometría prevista y que sellan entre sí dentro de la rosca, no contra el cuerpo exterior.
3. Evita golpes, torsión y palanca sobre el anillo cerámico. No fuerces ni pliegues repetidamente los cables junto a su salida.
4. Realiza el apriete final siguiendo el procedimiento del hotend y sujetando la parte metálica adecuada, sin agarrar la cerámica ni retorcer los cables.
5. Coloca el calcetín sin pinzar conductores y comprueba que el ventilador del disipador funciona de forma continua cuando corresponde.
6. Haz el primer calentamiento vigilado. Comprueba lectura estable, ausencia de fugas y actuación de las protecciones térmicas.
7. Recalibra Z-offset, temperatura, retracción, flujo, pressure/linear advance y caudal volumétrico antes de aumentar velocidad.

Configuración de firmware

• Marlin: Trianglelab indica #define TEMP_SENSOR_0 1. Mantén activas las protecciones térmicas. Con PID puedes ajustar desde temperatura ambiente mediante M303 E0 C8 S220 U1 y guardar con M500 si la EEPROM está habilitada, adaptando extrusor y temperatura.
• Klipper: utiliza sensor_type: Generic 3950 y revisa sensor_pin, min_temp, max_temp y, si procede, max_power. Ajusta con PID_CALIBRATE HEATER=extruder TARGET=220 y finaliza con SAVE_CONFIG.
• RepRapFirmware 3: un ejemplo es M308 S1 P"e0temp" Y"thermistor" T100000 B3950, antes del M950 que asocie el sensor al calentador. Con la herramienta correctamente definida puede ajustarse mediante M303 T0 S220, revisarse con M307 y guardarse con M500 cuando proceda.

Los números de sensor, pines, calentadores, herramientas y temperaturas son ejemplos que deben adaptarse a cada placa. El autoajuste puede sobrepasar la consigna; realízalo con la máquina vigilada, la instalación ya validada y suficiente margen respecto al límite térmico inferior del conjunto.

Es para ti si

• Estás preparando un hotend compacto compatible con CHC/V6 y puedes verificar todas sus interfaces.
• Tu sistema es de 24 V y la salida admite con margen unos 2,4–2,7 A.
• Quieres calentador y termistor integrados y vas a recalibrar firmware y perfil.

No es para ti si

• Buscas un recambio universal sin comprobar soporte, boquilla, garganta, cableado y firmware.
• Tu impresora es de 12 V o no conoces la capacidad de la salida del hotend.
• Necesitas una zona de fusión larga tipo Volcano; en ese caso valora el CHC Pro.

Para una zona caliente más larga y mayor caudal potencial consulta el Trianglelab CHC Pro B3950 de 24 V, comprobando especialmente su demanda eléctrica. Para este formato compacto puedes combinar una boquilla Trianglelab V6 Brass de 0,4 mm cuando la geometría completa del hotend coincida.
