Trianglelab CHC Pro B3950 24 V — núcleo cerámico tipo Volcano, 115 W máx.

Núcleo calefactor cerámico Trianglelab CHC Pro de 24 V con termistor NTC 100K B3950 integrado y potencia máxima declarada de 115 W. Su cuerpo alargado crea una zona caliente tipo Volcano y rodea el recorrido del material con calentamiento cerámico en anillo, una arquitectura orientada a impresiones que demandan mayor caudal potencial.

Es un componente de alto rendimiento que exige una integración eléctrica y mecánica correcta. La potencia disponible no equivale a una velocidad garantizada: boquilla, garganta, extrusor, material, refrigeración, temperatura y perfil siguen fijando el caudal estable.

Datos técnicos

Potencia y electrónica: comprobación obligatoria

Con 24 V y una resistencia nominal de 5 Ω, la aproximación eléctrica es de 4,8 A y 115,2 W. Trianglelab declara 115 W como máximo; en su ensayo registra 23,6 V, 4,48 A y 105,7 W al inicio a 24 °C, con menor consumo conforme aumenta la temperatura del elemento.

Antes de conectarlo, verifica la corriente continua admisible de la salida del hotend, MOSFET, pistas, fusible, borneras o conectores, cableado y fuente de alimentación. Mantén margen térmico y eléctrico y revisa que los contactos no se calienten. Si la placa no está dimensionada, utiliza una etapa de potencia apropiada para la carga y el control PWM conforme a la documentación de la placa.

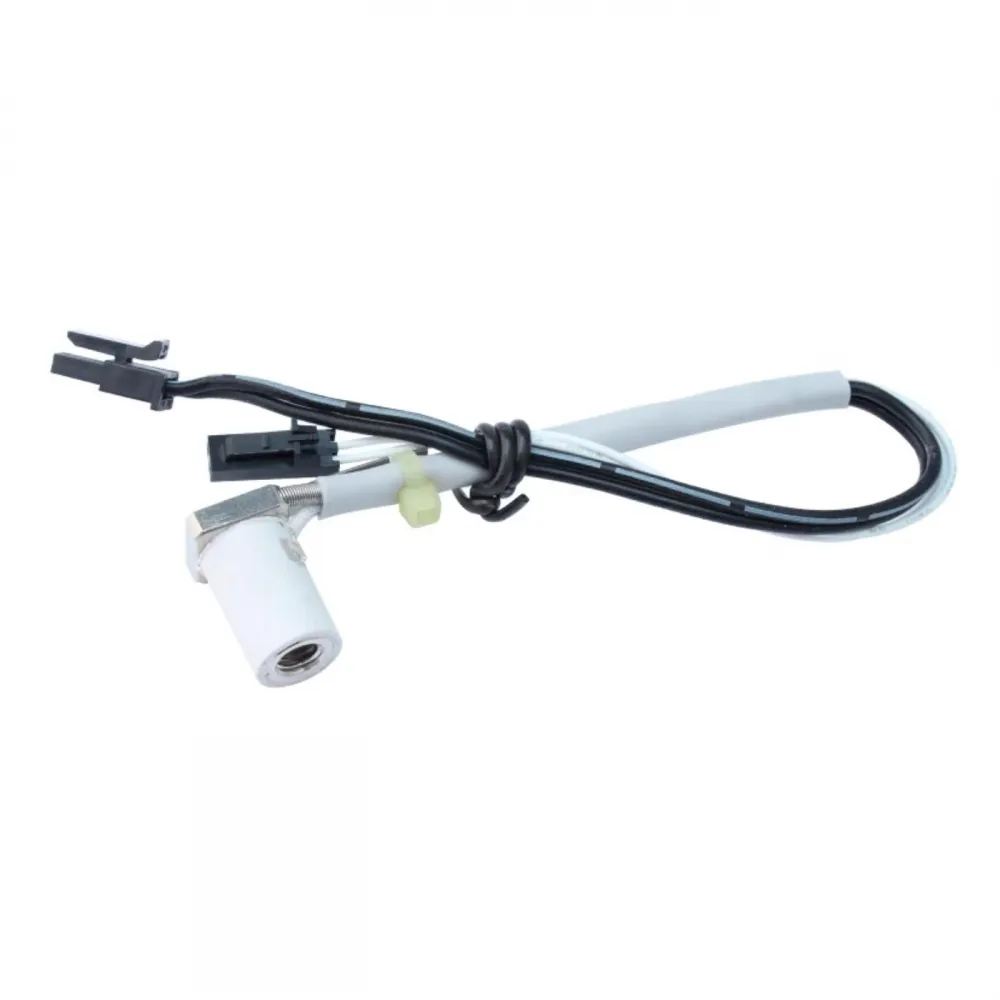

Zona de fusión tipo Volcano

El cuerpo cerámico alargado aplica calor durante más recorrido que el CHC compacto. Esto puede sostener más caudal con boquillas grandes o velocidades mayores, siempre que el material reciba suficiente energía sin degradarse y que el extrusor mantenga un avance estable.

Como referencia de laminado:

caudal volumétrico ≈ ancho de línea × altura de capa × velocidad

Mide el caudal máximo estable para cada material y boquilla y conserva margen. Falta de material, superficie mate irregular, caída de temperatura, saltos del extrusor o peor unión entre capas indican que el sistema puede estar superando su capacidad útil.

Compatibilidad

Trianglelab declara compatibilidad con Volcano, CR-10, Hemera, Matrix, Titan Aero y kits DDB-Volcano. Debe entenderse como posibilidad de integración con las piezas apropiadas, no como recambio directo para cualquier máquina o hotend de esas familias.

• La boquilla debe tener longitud tipo Volcano y rosca M6 adecuada.
• La garganta debe alcanzar el punto de sellado y ser compatible con el disipador y el recorrido del filamento.
• El soporte debe admitir la mayor longitud, la salida lateral de cables y el calcetín.
• Conducto de capa, sonda y Z-offset pueden necesitar reajuste.
• La placa y la fuente deben admitir la demanda eléctrica del Pro.

En Creality Ender-3/CR-10, Original Prusa, Voron, Rat Rig y otros proyectos puede integrarse mediante un hotend o toolhead diseñado para CHC Pro/Volcano. Comprueba siempre el modelo y revisión del diseño; M6, V6 o Volcano usados de forma genérica no garantizan por sí solos el montaje correcto.

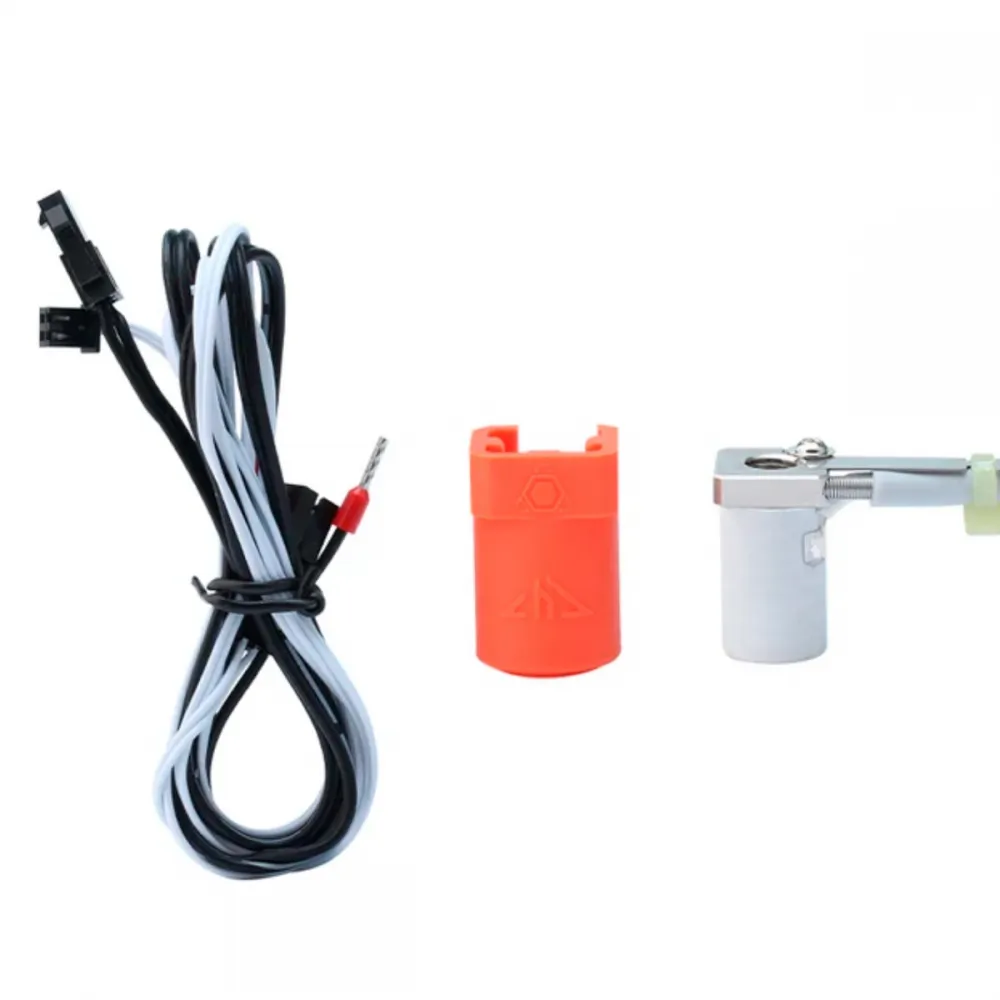

Contenido del conjunto

• Núcleo calefactor Trianglelab CHC Pro B3950 de 24 V.
• Termistor NTC 100K B3950 integrado.
• Calcetín de silicona para el cuerpo alargado.

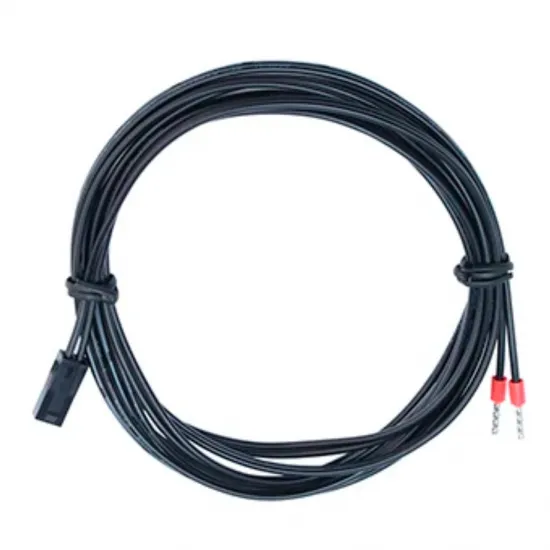

• Prolongaciones para calentador y sensor según las fotografías.

No incluye disipador, garganta ni boquilla salvo que las opciones del producto indiquen expresamente lo contrario. Comprueba pinout y función de cada par: dos conectores físicamente iguales no aseguran polaridad ni capacidad.

Montaje y primer encendido

1. Desconecta la máquina, confirma 24 V y mide la resistencia en frío. Identifica calentador y sensor sin confiar únicamente en el color del cable.
2. Valida la capacidad de placa, MOSFET, conector, cable, fusible y fuente antes del montaje.
3. Comprueba que boquilla Volcano y garganta sellan entre sí en el interior. Compartir M6 sin coincidir en longitud puede producir una fuga de plástico fundido.
4. No golpees, aprietes ni uses el anillo cerámico como apoyo. Sujeta la parte metálica indicada y evita torsión o dobleces repetidos junto a la salida de cables.
5. Instala el calcetín sin pinzar conductores y verifica refrigeración continua del disipador.
6. Configura primero el sensor y límites prudentes. Realiza el calentamiento inicial vigilado y comprueba la temperatura, conexiones y ausencia de fugas.
7. Tras estabilizar el conjunto, ajusta control térmico, Z-offset, retracción, flujo, pressure/linear advance y caudal volumétrico.

Configuración de firmware

La versión suministrada es B3950: la configuración antigua 104NT-4/tabla 5 no corresponde a este artículo.

• Marlin: Trianglelab indica #define TEMP_SENSOR_0 1. Mantén activas las protecciones térmicas y revisa el límite de potencia solo después de validar el hardware. Con PID, un ejemplo adaptable es M303 E0 C8 S220 U1, seguido de M500 si la EEPROM está habilitada.
• Klipper: utiliza sensor_type: Generic 3950. Revisa sensor_pin, min_temp, max_temp y max_power. Ajusta mediante PID_CALIBRATE HEATER=extruder TARGET=220 y SAVE_CONFIG.
• RepRapFirmware 3: define la curva con un comando adaptable como M308 S1 P"e0temp" Y"thermistor" T100000 B3950 antes del M950 correspondiente. Con la herramienta configurada puede usarse M303 T0 S220; revisa M307 y guarda con M500 cuando proceda.

El autoajuste puede sobrepasar la temperatura objetivo. En un calentador de esta potencia debe realizarse desde una condición segura, con supervisión, refrigeración normal y suficiente margen respecto al límite del conjunto. Los pines, números y consignas de los ejemplos no son universales.

Es para ti si

• Buscas una zona caliente compacta pero alargada tipo Volcano para mayor caudal potencial.
• Tu electrónica de 24 V está preparada para una carga de hasta 115 W con margen.
• Vas a validar boquilla, garganta, soporte y firmware y puedes recalibrar el perfil completo.

No es para ti si

• No conoces la corriente admisible de la salida del hotend o de sus conectores.
• Necesitas un recambio directo V6 corto o una máquina de 12 V.
• Esperas una velocidad o un caudal garantizados sin ensayar material, boquilla y extrusor.

Si priorizas menor potencia y una geometría compacta, consulta el Trianglelab CHC B3950 de 24 V. Para el CHC Pro puedes elegir una boquilla Volcano Brass de 0,4 mm o diámetros de 0,6 mm y 0,8 mm, siempre que el conjunto completo sea compatible. Como alternativa completa y configurable, valora el hotend tipo Volcano.
