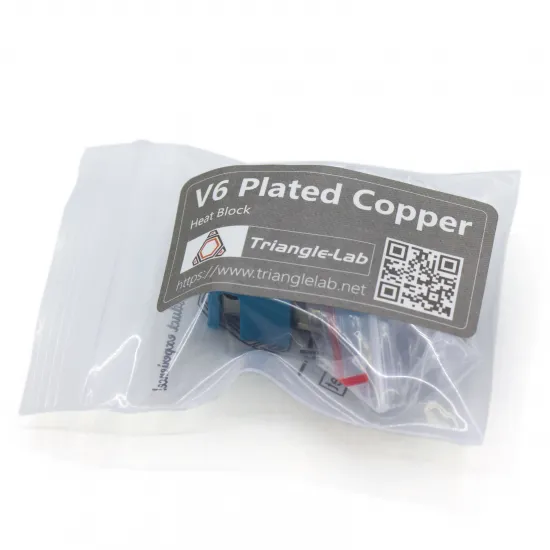

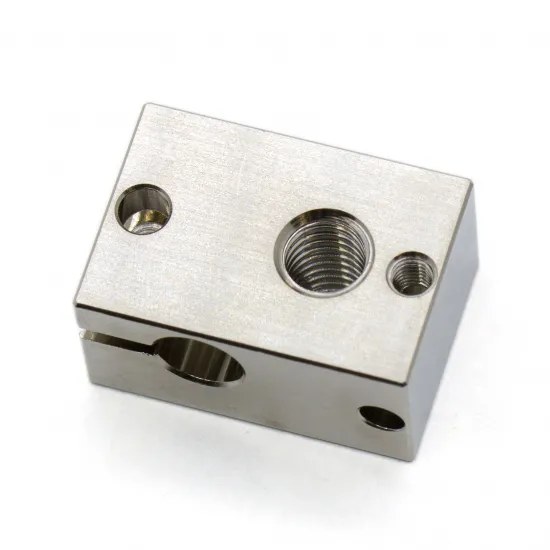

Bloque calefactor V6 Plated Copper para sensores de 3 mm, M6

Bloque calefactor V6 Plated Copper diseñado para sensores de temperatura con encapsulado cilíndrico de 3 mm. Está fabricado con una aleación especial de cobre para alta temperatura y dispone de un recubrimiento basado en níquel que protege la superficie y reduce la adhesión del plástico.

Características

• Material: aleación de cobre para alta temperatura.
• Acabado: Plated Copper con recubrimiento basado en níquel.
• Formato: V6.
• Rosca para boquilla: M6.
• Orificio de montaje para sensores encapsulados de 3 mm.
• Compatible mecánicamente con termistores NTC, sensores PT100 y otros sensores con encapsulado cilíndrico de 3 mm.
• Punto de ablandamiento del material superior a 500 °C.
• Conductividad térmica superior a tres veces la del Brass.
• Tratamiento destinado a reducir la oxidación del cobre a alta temperatura.
• Superficie con menor adherencia del plástico que el cobre sin recubrimiento.

Rendimiento térmico

La elevada conductividad térmica del cobre facilita la transmisión de calor dentro del bloque y puede proporcionar un control de temperatura más uniforme. Esta característica resulta especialmente útil en configuraciones de impresión a alta temperatura.

El punto de ablandamiento del bloque no representa la temperatura máxima de funcionamiento del hotend. El límite real depende también del sensor, el cartucho calefactor, la boquilla, el heatbreak, el cableado, la electrónica y el firmware.

Compatibilidad con sensores

La compatibilidad con el sensor es mecánica y depende de que su encapsulado tenga un diámetro nominal de 3 mm. Puede utilizarse, por ejemplo, con el termistor NTC 3950 encapsulado de 3 mm con conector Dupont o con el termistor NTC 3950 encapsulado de 3 mm con conector XH.

También admite sensores PT100 y otros sensores RTD con encapsulado de 3 mm, siempre que sus dimensiones coincidan con el alojamiento del bloque.

El tipo de sensor debe ser compatible con la electrónica y el firmware de la impresora. Los termistores NTC y los sensores PT100 utilizan sistemas de lectura diferentes. Un PT100 puede requerir un módulo específico, como el MAX31865 para sensores PT100 y PT1000, además de la correspondiente configuración del firmware.

Boquillas y hotends

El bloque está diseñado para hotends V6 y boquillas con rosca M6. Entre las opciones disponibles se encuentran:

• Boquilla V6 de 0,4 mm.
• Boquilla V6 de 0,5 mm.
• Boquilla V6 de 0,6 mm.
• Boquilla V6 de 0,8 mm.

También puede utilizarse con hotends de terceros que empleen una interfaz V6 y rosca M6, siempre que coincidan las dimensiones del sensor, el cartucho calefactor, la boquilla y el heatbreak.

Aislamiento y altas temperaturas

Puede combinarse con el calcetín aislante para bloque calefactor V6 en versión para sensor encapsulado de 3 mm, siempre que su temperatura nominal sea adecuada.

Para trabajar a temperaturas elevadas debe comprobarse el límite térmico del calcetín y retirarlo si se supera la temperatura especificada por su fabricante.
