Tuerca hexagonal de acero cincado con rosca métrica, fabricada conforme a las referencias dimensionales DIN 934 e ISO 4032. Es una tuerca de uso general adecuada para estructuras, maquinaria, impresoras 3D, máquinas CNC, automatización y numerosos montajes mecánicos.
Su forma hexagonal permite apretarla con una llave fija, de vaso o dinamométrica de la medida correspondiente. El acabado cincado proporciona protección superficial frente a la corrosión en aplicaciones generales de interior.
Métricas disponibles
- M3
- M4
- M5
- M6
- M8
- M10

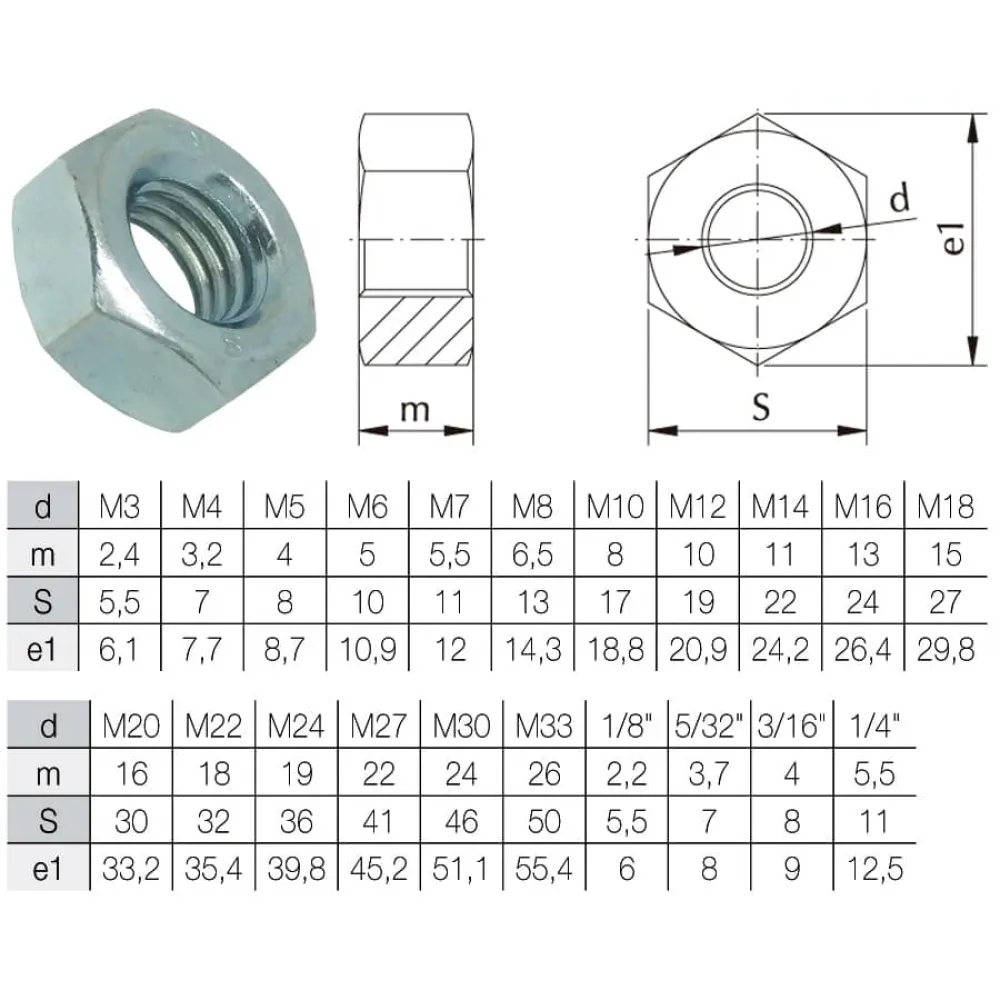

Dimensiones nominales
| Métrica | Paso | Llave | Altura | Diámetro entre vértices |
|---|---|---|---|---|
| M3 | 0,5 mm | 5,5 mm | 2,4 mm | 6,1 mm |
| M4 | 0,7 mm | 7 mm | 3,2 mm | 7,7 mm |
| M5 | 0,8 mm | 8 mm | 4 mm | 8,7 mm |
| M6 | 1 mm | 10 mm | 5 mm | 10,9 mm |
| M8 | 1,25 mm | 13 mm | 6,5 mm | 14,3 mm |
| M10 | 1,5 mm | 17 mm | 8 mm | 18,8 mm |
Características
- Tipo: tuerca hexagonal convencional.
- Normas de referencia: DIN 934 e ISO 4032.
- Material: acero.
- Acabado: cincado.
- Clase declarada: 8.
- Rosca métrica de paso estándar.
- Montaje mediante llave fija o llave de vaso.
Compatibilidad y selección
Seleccione siempre una tuerca con la misma métrica y el mismo paso que el tornillo. Para las variantes disponibles se emplea el paso métrico estándar indicado en la tabla.
Estas tuercas son dimensionalmente compatibles con tornillos métricos apropiados, incluido el tornillo hexagonal DIN 933 / ISO 4017 de acero 8.8 cuando se selecciona la misma métrica. La idoneidad mecánica final también dependerá del tornillo, la longitud de rosca acoplada, el par de apriete y las cargas del montaje.
Para uniones sometidas a vibraciones puede resultar más adecuada una tuerca autoblocante con inserto no metálico. En cualquier caso, el sistema de fijación debe elegirse de acuerdo con las exigencias reales de la unión.
DIN 934 es una referencia ampliamente reconocida, aunque actualmente suele relacionarse con ISO 4032. En aplicaciones de sustitución muy ajustadas o críticas conviene comprobar las dimensiones de la pieza existente, ya que las distintas revisiones de las normas no deben considerarse idénticas en todos los tamaños.
Formato de venta
Este artículo puede tener una cantidad mínima de compra. Las unidades se cuentan al peso, por lo que se admite una tolerancia máxima aproximada del 5 %, aunque normalmente la cantidad suministrada será muy precisa.
