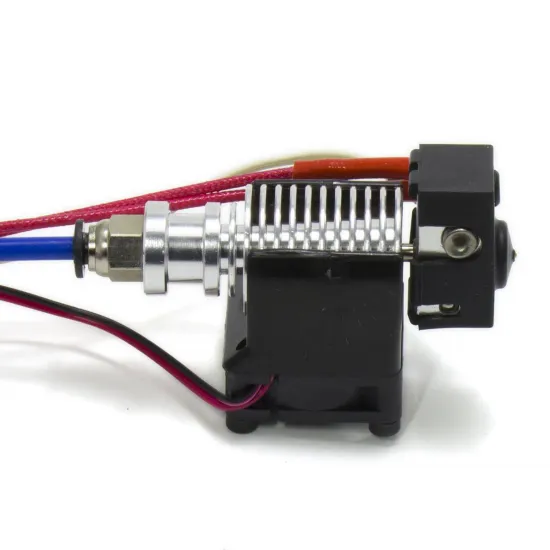

Hotend V6 con termistor encapsulado de 3 mm para filamento de 1,75 mm — 12/24 V

Hotend V6 completo para filamento de 1,75 mm, con bloque de aluminio, termistor encapsulado de 3 mm, calcetín de silicona y refrigeración dedicada. Se entrega montado y permite elegir la tensión, el tipo de garganta y el diámetro de boquilla para adaptar el conjunto a la impresora y al material.

El sensor encapsulado queda mejor protegido frente a golpes, tirones y operaciones de mantenimiento que un termistor de perla de vidrio. El calcetín reduce las pérdidas de calor del bloque y ayuda a mantener la zona exterior más limpia.

Opciones disponibles

Una boquilla de 0,4 mm es la elección general más habitual. Los diámetros pequeños priorizan detalles y exigen una calibración fina; los grandes permiten líneas más anchas, pero el caudal útil sigue limitado por el hotend, el material, la temperatura y la calidad de impresión deseada.

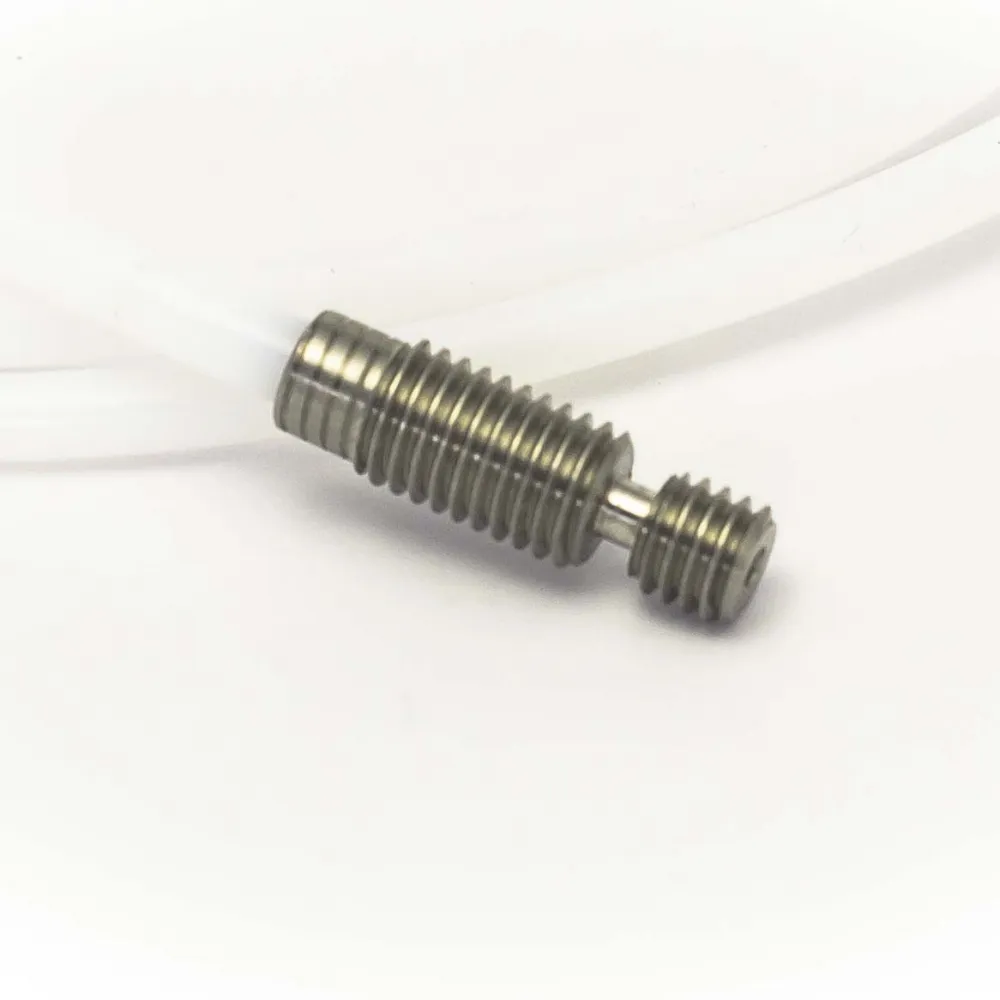

Garganta all-metal o con PTFE

La opción all-metal mantiene el PTFE fuera de la zona caliente. Es la indicada cuando el proyecto necesita una configuración sin tubo dentro de la garganta, aunque requiere refrigeración continua del disipador y suele trabajar mejor con retracciones más cortas y ajustadas.

La opción con PTFE guía el filamento hasta una zona próxima a la boquilla y facilita la extrusión de materiales habituales y flexibles. El tubo pasa a ser un consumible y fija un límite térmico que debe respetarse.

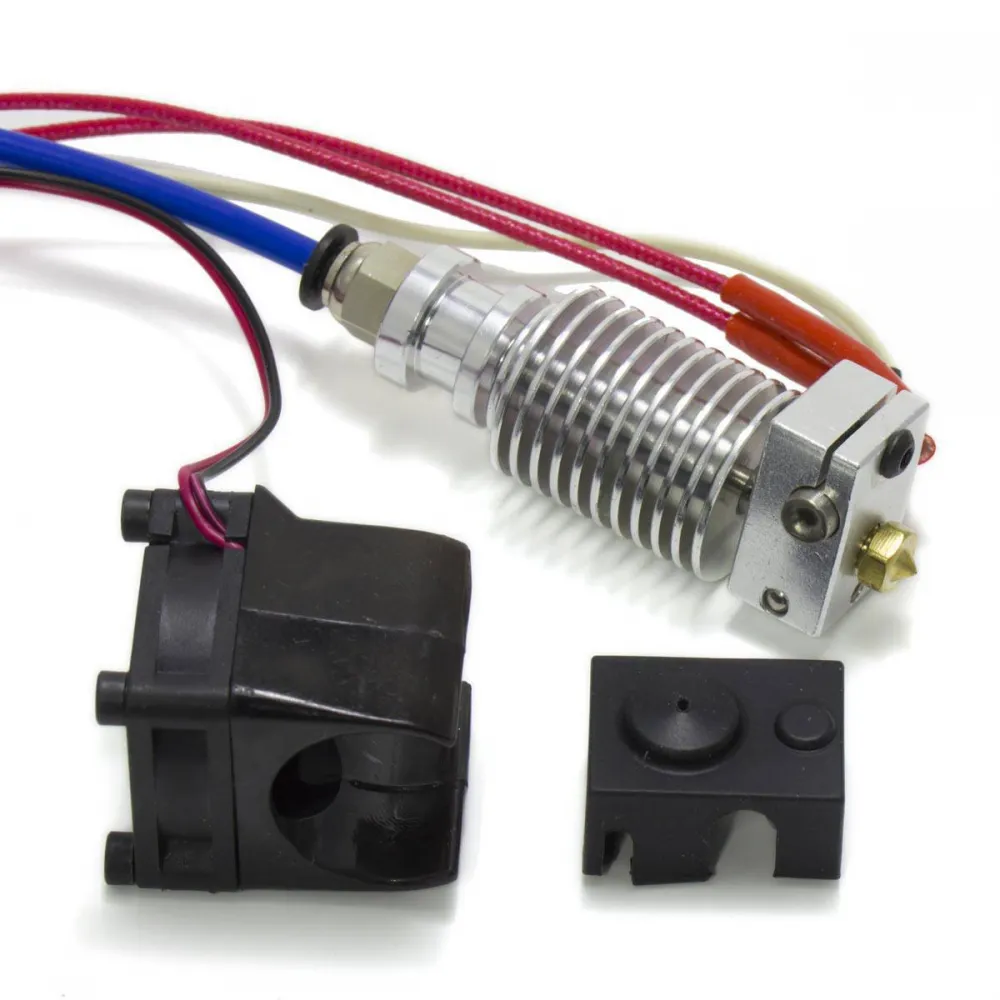

Contenido del conjunto

• Disipador de aluminio V6 con interfaz superior tipo Groove Mount.
• Garganta all-metal o con PTFE, según la opción elegida.

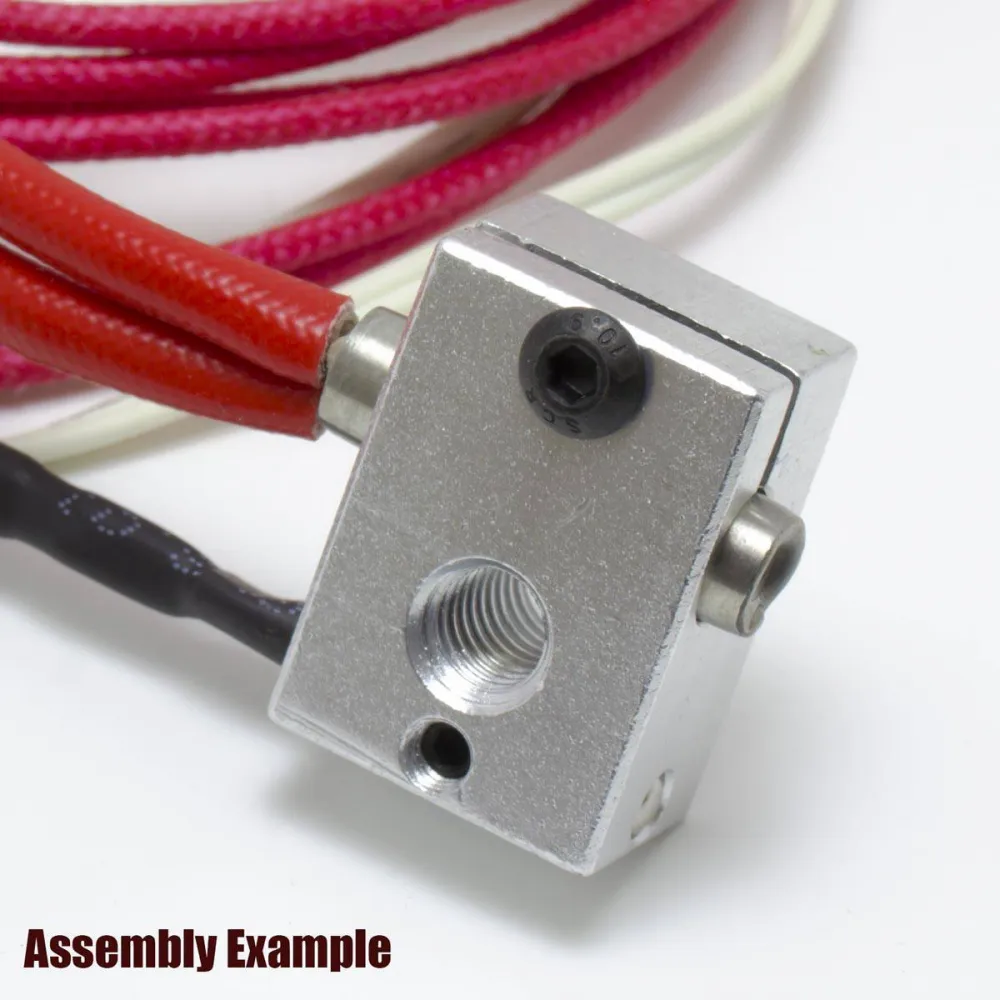

• Bloque calefactor V6 de aluminio para boquilla M6 y sensor de 3 mm.
• Boquilla de latón del diámetro seleccionado.
• Cartucho calefactor y ventilador 3010 para la tensión elegida.
• Termistor NTC 100K Beta 3950 encapsulado de 3 mm.
• Calcetín de silicona y soporte del ventilador.

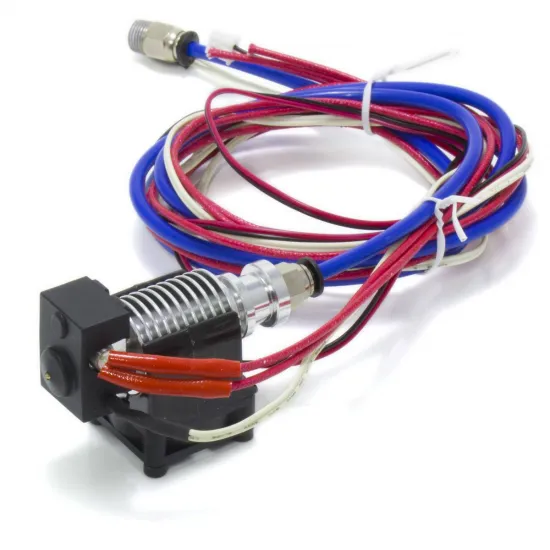

• Tubo PTFE azul de aproximadamente 1 m y racores Bowden indicados en la configuración del producto.

La potencia del cartucho no forma parte de la especificación publicada. Las fotografías muestran una configuración de ejemplo: prevalecen la tensión, garganta y boquilla seleccionadas en el pedido.

Compatibilidad mecánica, eléctrica y térmica

El disipador utiliza una interfaz superior de la familia V6 o Groove Mount. Puede integrarse en P3Steel, 3DSteel, Prusa i3/Rework y otros diseños RepRap cuando el soporte y la geometría coinciden. También puede emplearse en proyectos personalizados, pero el nombre V6 por sí solo no garantiza un recambio directo.

Antes de comprar o montar, comprueba soporte, altura de la punta, posición de la boquilla, extrusor, conducto de capa, sonda, racores y espacio disponible. En Ender de serie, Bambu Lab, Prusa actuales o toolheads Voron puede requerir un soporte o adaptador específico y una revisión completa del montaje.

La tensión seleccionada debe coincidir con la fuente y con la salida que alimenta el cartucho. Revisa además tensión del ventilador, capacidad de la placa o MOSFET, cableado, conectores y pinout. Tras sustituir el hotend será necesario revisar como mínimo el Z-offset y el control térmico.

Configuración del termistor

El sensor incluido es un termistor NTC 100K Beta 3950 genérico encapsulado de 3 mm. No es un PT100 ni un PT1000: compartir diámetro o utilizar dos cables no hace equivalentes sus curvas ni sus entradas eléctricas.

• Marlin: con la entrada habitual de 4,7 kΩ utiliza #define TEMP_SENSOR_0 11. El cambio puede requerir recompilar y cargar el firmware. Mantén activadas las protecciones térmicas y ajusta PID con un ejemplo adaptable como M303 E0 C8 S210 U1, seguido de M500.
• Klipper: utiliza sensor_type: Generic 3950 y los sensor_pin, heater_pin, min_temp, max_temp y max_power adecuados para la máquina. Ajusta con PID_CALIBRATE HEATER=extruder TARGET=210 y termina con SAVE_CONFIG.
• RepRapFirmware 3: define mediante M308 un termistor de 100 kΩ y Beta 3950 en la entrada real, configura la salida con M950 y realiza el ajuste mediante M303. Los pines, número de calentador y resistencia pull-up dependen de la placa.

Las temperaturas de los comandos son ejemplos. Antes de calentar a temperatura de impresión, confirma una lectura ambiente razonable, observa una subida progresiva y verifica el funcionamiento de las protecciones.

Montaje y puesta en marcha

1. Comprueba la tensión del cartucho y del ventilador antes de conectarlos.
2. Verifica que cartucho y sensor están completamente introducidos y sujetos sin aplastar sus fundas.
3. La boquilla debe sellar contra la garganta, no contra la cara del bloque. Debe quedar una pequeña separación antes del apriete final.
4. Realiza el apriete final en caliente sujetando el bloque con una herramienta adecuada, sin retorcer el cableado ni usar el disipador como palanca.
5. Mantén el ventilador del disipador funcionando siempre que el hotend esté caliente.
6. Reajusta Z-offset, temperatura, retracción, flujo, pressure/linear advance y PID antes de imprimir.

Es para ti si

• Quieres un hotend V6 completo y montado con sensor encapsulado más robusto que una perla de vidrio expuesta.
• Necesitas elegir entre 12 o 24 V, garganta all-metal o con PTFE y varios diámetros de boquilla.
• Puedes comprobar la integración mecánica, eléctrica y de firmware y realizar la calibración final.

No es para ti si

• Buscas un recambio directo sin revisar soporte, altura, refrigeración, tensión, cableado y firmware.
• Necesitas una temperatura máxima o un caudal certificados para cualquier combinación.
• Vas a imprimir materiales abrasivos de forma continuada sin sustituir la boquilla de latón por una adecuada.

Recambios y mantenimiento

Dispones por separado del bloque V6 de aluminio para sensores de 3 mm, el bloque V6 de latón para sensores de 3 mm, los termistores B3950 encapsulados con conector Dupont o conector XH2.54, las boquillas V6 de 0,20 a 1,00 mm, el calcetín de silicona V6 y la llave de mantenimiento para hotends.
