- Stock: 67
- Modelo: Resistencia 24V 40W
Modelo:
12V 40W
12V 50W
24V 40W
24V 50W
24V 60W
24V 70W
24V 80W

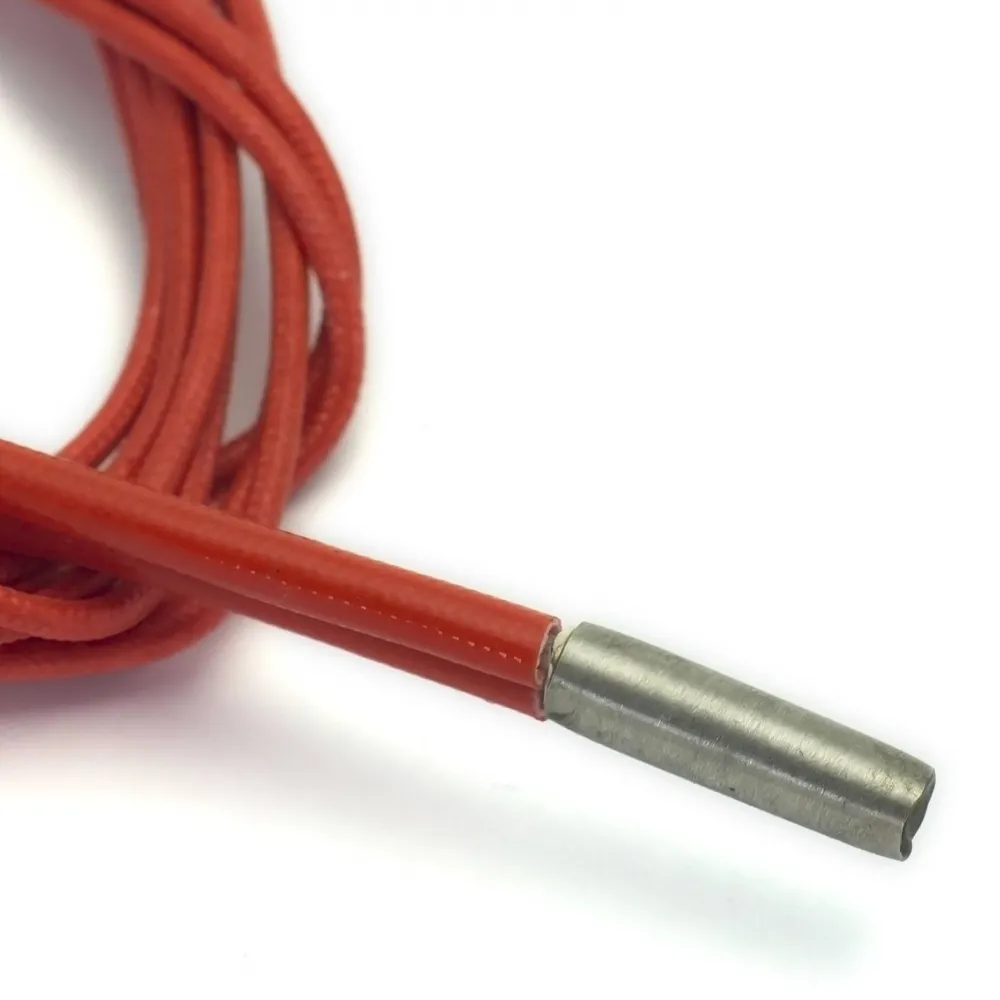

Cartucho calefactor cilíndrico de 24 V y 40 W para bloques de hotend con alojamiento nominal de 6 mm. Es una configuración ampliamente utilizada en hotends V6 de 24 V y resulta adecuada como recambio cuando coinciden dimensiones, tensión, potencia, longitud del cable y conexión eléctrica.
El cartucho incorpora una camisa metálica con núcleo calefactor cerámico y aproximadamente un metro de cable con aislamiento rojo resistente a la temperatura. Se suministra sin un conector específico de impresora.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Tensión nominal | 24 V CC |
| Potencia nominal | 40 W |
| Medidas nominales | Ø6 × 20 mm |
| Longitud del cable | Aproximadamente 1 m |
| Camisa exterior | Acero inoxidable |
| Núcleo calefactor | Cerámico |
| Consumo nominal calculado | Aproximadamente 1,67 A |
| Resistencia nominal calculada | Aproximadamente 14,40 Ω en frío |
Compatibilidad
- Hotends V6 de 24 V y bloques derivados que admitan realmente cartuchos de Ø6 × 20 mm.
- Bloques Volcano y sistemas personalizados con alojamiento, retención y electrónica equivalentes.
- Original Prusa MK3 y MK3S: coincide con la tensión y potencia nominales documentadas para su calefactor, pero deben verificarse longitud, terminación del cable, conector y revisión antes de utilizarlo como recambio.
No debe asumirse su compatibilidad con Original Prusa MK4, MK3.9, CORE One ni otros modelos equipados con Nextruder. Tampoco es apropiado para E3D Revo, Bambu Lab, Phaetus RAPIDO, Dragon ACE, CHC u otros sistemas que utilizan calefactores integrados o con una geometría diferente.
Un cartucho de 24 V no debe instalarse como sustitución directa en una máquina de 12 V. A 12 V desarrollaría aproximadamente una cuarta parte de su potencia nominal y podría provocar errores de calentamiento.
Comprobación e instalación
- Confirmar que la salida del hotend trabaja a 24 V.
- Medir el cartucho frío y desconectado. Una lectura próxima a 14,4 Ω ayuda a identificar la versión de 24 V/40 W.
- Comprobar que el diámetro y la longitud permiten introducirlo completamente en el bloque.
- Asegurarlo correctamente sin perforar ni deformar la camisa metálica.
- Guiar y sujetar el cable evitando tirones, pliegues cerrados, abrasión y contacto con la boquilla o el bloque.
- Montar un conector adecuado cuando sea necesario, respetando el pinout y el sistema de retención de la máquina.
No debe alimentarse fuera del bloque calefactor. Antes de ordenar el calentamiento, verifica que el sensor de temperatura ofrece una lectura ambiente estable. Realiza la primera prueba bajo supervisión y comienza con una consigna baja.
Ajuste del firmware
- Marlin:
M303 E0 C8 S210 U1y despuésM500, adaptando la temperatura a la utilización habitual. En configuraciones MPC, seguir el procedimiento correspondiente, normalmenteM306 T. - Klipper:
PID_CALIBRATE HEATER=extruder TARGET=210y despuésSAVE_CONFIG. - RepRapFirmware:
M303 H1 S210para el hotend configurado como H1 y posterior incorporación del comandoM307calculado.
El cartucho calefactor no mide la temperatura. El tipo de termistor, PT100, PT1000 u otro sensor debe configurarse por separado y conservar unos límites compatibles con el hotend completo.
Alternativas relacionadas
- Cartucho calefactor de 12 V y 40 W, para máquinas de 12 V con formato compatible.
- Cartucho calefactor de 24 V y 50 W, para sistemas de 24 V preparados para una potencia superior.
Contenido
- 1 cartucho calefactor de 24 V y 40 W.
