Cartucho calefactor 24 V 50 W Ø6 × 20 mm para hotend

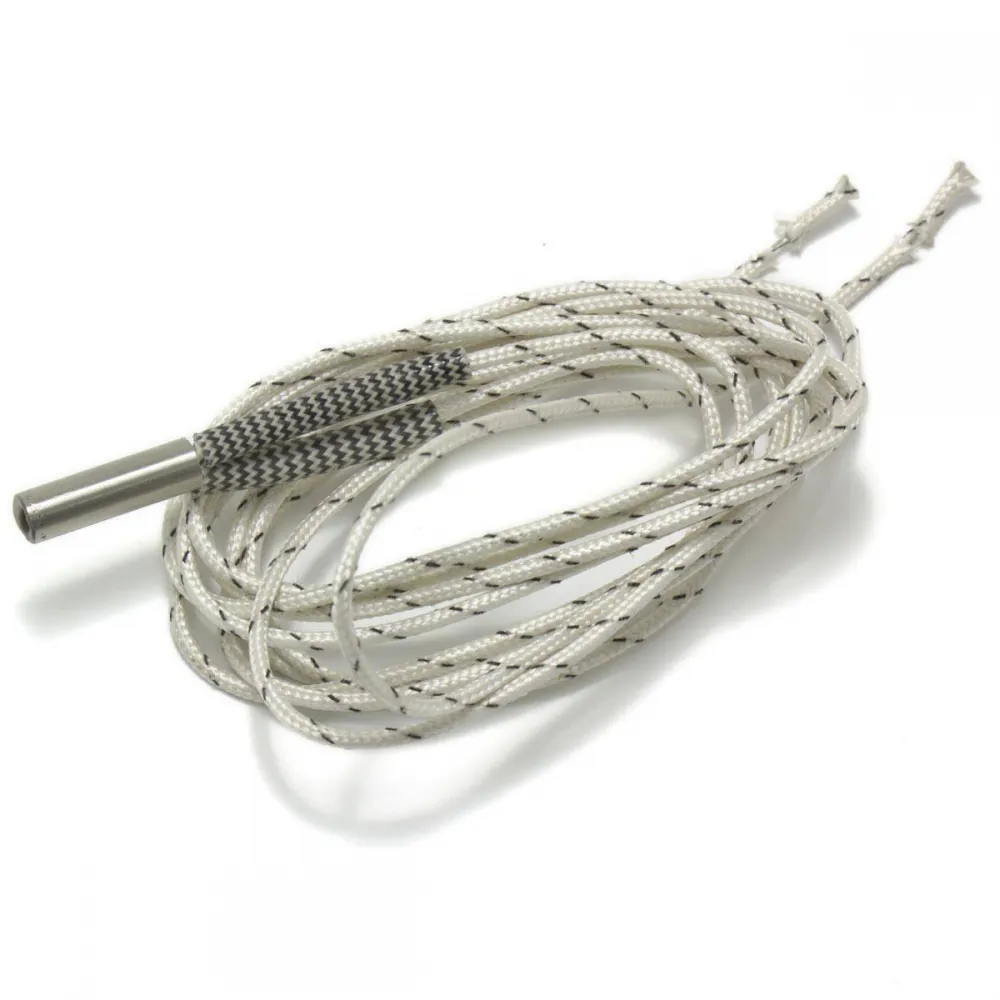

Cartucho calefactor cilíndrico de 24 V y 50 W para bloques de hotend con alojamiento nominal de 6 mm. Su potencia es adecuada para sistemas de extrusión que hayan sido diseñados o adaptados para controlar una carga de 50 W.

Puede utilizarse como recambio o como componente para montar un hotend personalizado, pero no debe considerarse una mejora directa para cualquier impresora de 24 V. Antes de instalarlo es necesario comprobar el bloque calefactor, la salida de la placa, el MOSFET, el cableado, los terminales y la capacidad de la fuente de alimentación.

Especificaciones técnicas

El cartucho tiene declarada una temperatura de trabajo de hasta 350 °C. Esta cifra corresponde únicamente al componente calefactor y no establece la temperatura máxima del hotend. El límite real lo determina el elemento menos resistente del conjunto: bloque, heatbreak, sensor, cableado, firmware, conectores y materiales próximos.

Compatibilidad

• Bloques calefactores V6, Volcano y derivados con alojamiento real para cartuchos de Ø6 × 20 mm.
• Impresoras y máquinas de 24 V cuya electrónica pueda controlar de forma segura una carga de 50 W.
• Hotends personalizados que utilicen un sensor de temperatura independiente y una retención adecuada para el cartucho.

No es una sustitución directa de cualquier cartucho de 24 V y 40 W. Aunque pueda encajar físicamente, el aumento de potencia modifica el consumo y la respuesta térmica. Por ejemplo, las Original Prusa MK3 y MK3S utilizan nominalmente un calefactor de 24 V y 40 W; la instalación de uno de 50 W requeriría comprobar la capacidad eléctrica y adaptar correctamente el cableado y el control térmico.

No es compatible con calefactores planos, anulares o integrados como los utilizados en Bambu Lab, E3D Revo, Phaetus RAPIDO, Dragon ACE o bloques CHC.

Comprobación e instalación

1. Verificar que la máquina trabaja a 24 V y que la salida admite al menos 50 W y unos 2,08 A.
2. Medir el cartucho desconectado y frío. Una lectura cercana a 11,5 Ω ayuda a identificar la versión de 24 V/50 W; una diferencia importante debe investigarse antes del montaje.
3. Introducir completamente el cartucho en el bloque. No debe quedar una parte significativa fuera del alojamiento.
4. Asegurarlo con el sistema de retención del bloque sin perforar, aplastar ni deformar su camisa metálica.
5. Proteger los cables frente a tirones, movimiento, roce y contacto con el bloque o la boquilla.
6. Instalar un conector adecuado para la corriente cuando la máquina lo necesite. No se incluye un conector específico de impresora.

No debe alimentarse el cartucho al aire ni fuera del bloque calefactor. Antes de la primera prueba debe comprobarse que el sensor muestra una temperatura ambiente razonable. El calentamiento inicial puede realizarse con una consigna baja, por ejemplo 50 °C, manteniendo la máquina supervisada.

Ajuste del firmware

• Marlin con PID: puede utilizarse M303 E0 C8 S210 U1, adaptando la temperatura a la utilización habitual, y guardar después con M500. Si la configuración utiliza MPC, debe seguirse su procedimiento específico, normalmente mediante M306 T.
• Klipper: ejecutar PID_CALIBRATE HEATER=extruder TARGET=210 y, si la prueba termina correctamente, SAVE_CONFIG.
• RepRapFirmware: para un hotend configurado como calentador H1 puede utilizarse M303 H1 S210. El comando M307 generado debe incorporarse o guardarse siguiendo el procedimiento de la versión instalada.

La temperatura de ajuste debe mantenerse dentro de los límites seguros del hotend y del sensor. No deben desactivarse las protecciones térmicas ni aumentarse los límites del firmware para compensar una instalación incorrecta.

Alternativas relacionadas

• Cartucho calefactor de 24 V y 40 W, para sistemas de 24 V diseñados para una potencia nominal menor.
• Cartucho calefactor de 12 V y 50 W, únicamente para sistemas de 12 V compatibles.

Contenido

• 1 cartucho calefactor de 24 V y 50 W.
