- Stock: 348
- Modelo: Resistencia 12V 50W
Modelo:
12V 40W
12V 50W
24V 40W
24V 50W
24V 60W
24V 70W
24V 80W

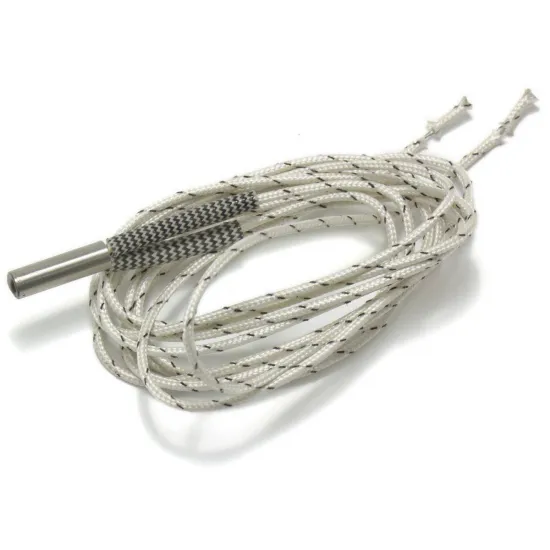

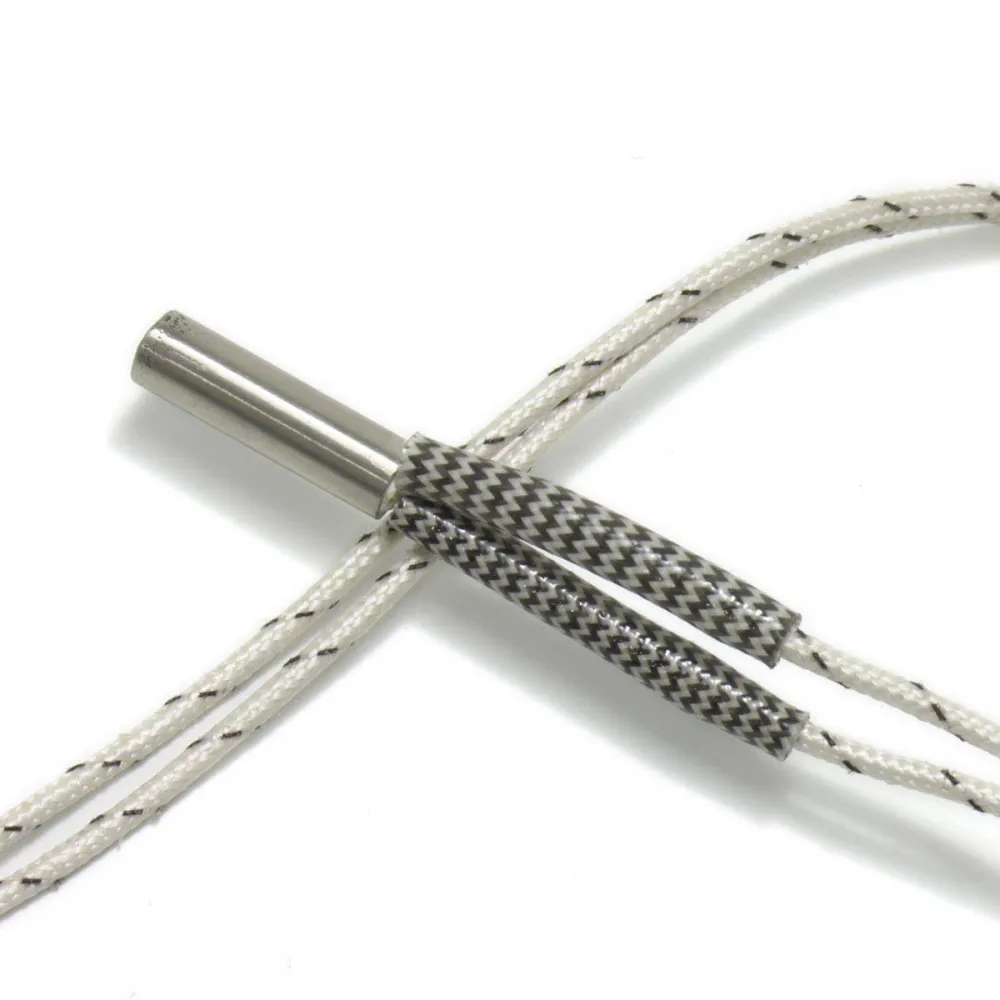

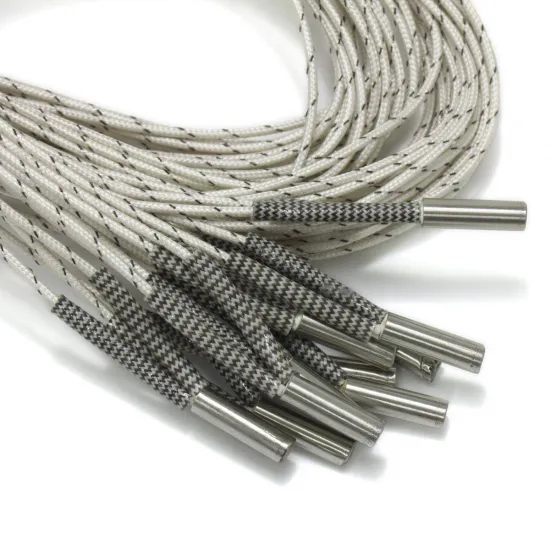

Cartucho calefactor cilíndrico de 12 V y 50 W para bloques de hotend con alojamiento nominal de 6 mm. Está destinado a máquinas de 12 V cuya electrónica, cableado y fuente de alimentación puedan controlar con seguridad su consumo aproximado de 4,17 A.
Frente a un calefactor de 12 V y 40 W, esta referencia ofrece mayor potencia, pero también aumenta el consumo nominal desde unos 3,33 A hasta aproximadamente 4,17 A. Por ello no debe instalarse como mejora directa sin comprobar toda la cadena eléctrica.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Tensión nominal | 12 V CC |
| Potencia nominal | 50 W |
| Medidas del cartucho | Ø6 × 20 mm |
| Longitud del cable | Aproximadamente 1 m |
| Sección de conductor declarada | 0,5 mm² |
| Material exterior declarado | Acero inoxidable 304 |
| Consumo nominal calculado | Aproximadamente 4,17 A |
| Resistencia nominal calculada | Aproximadamente 2,88 Ω en frío |
La temperatura de hasta 350 °C declarada para el cartucho no determina la temperatura máxima de impresión. El hotend completo queda limitado por el bloque, el heatbreak, el sensor, el cableado, el firmware y los materiales próximos.
Compatibilidad
- Bloques V6, Volcano y derivados con alojamiento real de Ø6 × 20 mm.
- Sistemas de 12 V preparados para una carga de 50 W y aproximadamente 4,17 A.
- Hotends con sensor de temperatura independiente y retención segura del cartucho.
Las Original Prusa MK2/S y MK2.5/S utilizan nominalmente calefactores de 12 V y 40 W. Esta referencia de 50 W puede compartir formato físico, pero no debe presentarse como recambio directo sin comprobar placa, MOSFET, conectores, fuente y configuración térmica.
Nunca debe conectarse a 24 V. Un cartucho resistivo diseñado para 12 V conectado a 24 V disiparía aproximadamente cuatro veces su potencia nominal, con riesgo grave de sobrecalentamiento y daños.
Instalación y primera prueba
- Confirmar con un multímetro que la alimentación del hotend es realmente de 12 V.
- Medir el cartucho frío y desconectado. Una lectura cercana a 2,9 Ω ayuda a identificar la versión de 12 V/50 W.
- Verificar que la salida, terminales, cableado y fuente soportan al menos 4,17 A con margen adecuado.
- Introducir completamente el cartucho en el bloque y asegurarlo sin deformar su camisa.
- Proteger los cables frente al movimiento, abrasión y contacto con zonas calientes.
- Comprobar el sensor y realizar un primer calentamiento supervisado con una consigna baja.
No se incluye un conector específico de impresora. Cualquier conector o empalme debe estar correctamente crimpado, aislado y dimensionado para la corriente y la temperatura del cabezal.
Ajuste del firmware
- Marlin:
M303 E0 C8 S210 U1y despuésM500, adaptando la temperatura al uso. Para MPC, seguir el procedimiento correspondiente, normalmenteM306 T. - Klipper:
PID_CALIBRATE HEATER=extruder TARGET=210y despuésSAVE_CONFIG. - RepRapFirmware:
M303 H1 S210para un hotend configurado como H1, incorporando después el resultadoM307.
Mantén activas las protecciones térmicas y no aumentes los límites de temperatura del firmware basándote únicamente en la clasificación del cartucho.
Alternativas relacionadas
- Cartucho calefactor de 12 V y 40 W, más apropiado cuando la máquina utiliza originalmente esa potencia.
- Cartucho calefactor de 24 V y 50 W, exclusivamente para sistemas de 24 V compatibles.
Contenido
- 1 cartucho calefactor de 12 V y 50 W.
