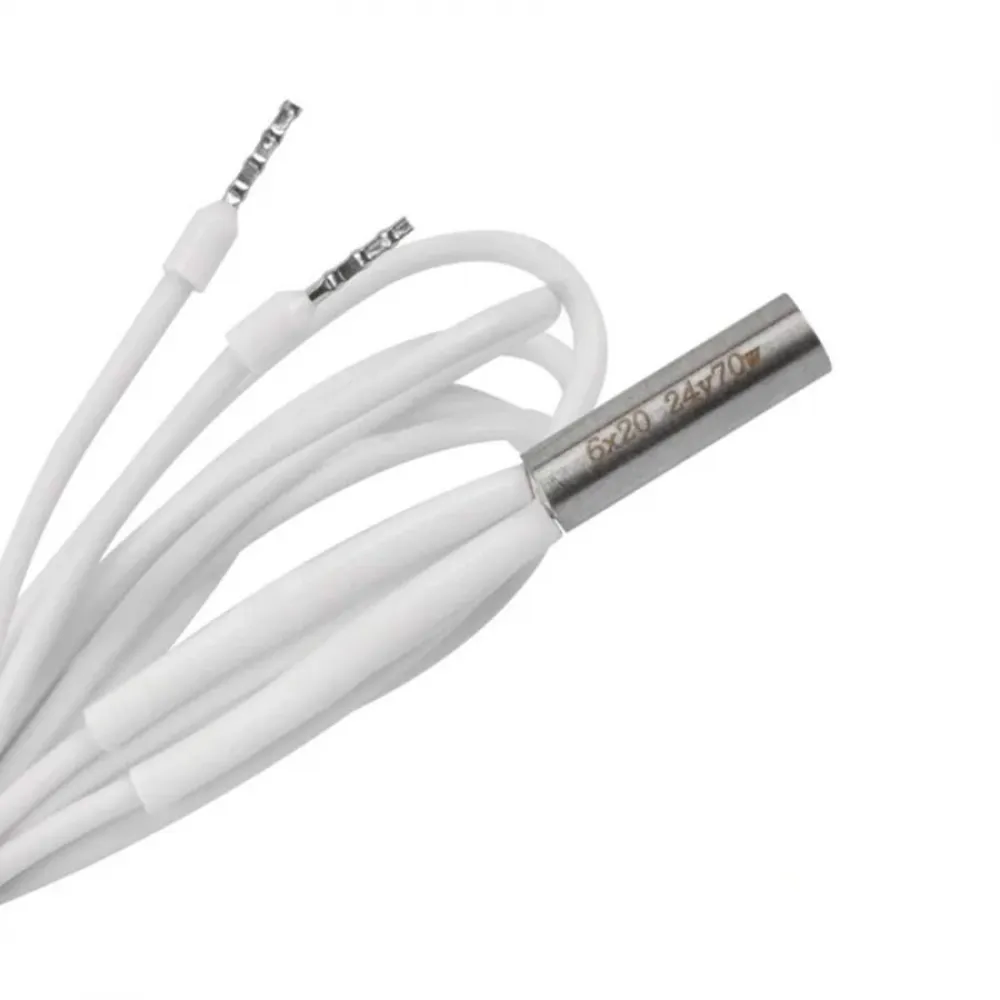

Cartucho calefactor 24 V 70 W para hotend — Ø6 × 20 mm

Cartucho calefactor de 24 V y 70 W para bloques de hotend con alojamiento cilíndrico de Ø6 mm. Es una variante de alta potencia destinada a sistemas que puedan aprovecharla y soportarla: antes de sustituir un calentador de 40 o 60 W deben comprobarse la salida de la placa, fuente, terminales, cableado, sensor, bloque y configuración térmica.

Los 70 W pueden acelerar el calentamiento y mejorar la recuperación de temperatura en hotends de caudal elevado, pero no aumentan por sí solos la temperatura segura ni el caudal máximo. Un cartucho más potente también reduce el margen eléctrico y puede aumentar el sobreimpulso si el control no se limita y reajusta correctamente.

Especificaciones técnicas

Los valores de 2,92 A y 8,23 Ω se calculan a partir de 24 V y 70 W; no son mediciones individuales. La resistencia en frío puede variar por tolerancia, temperatura y resistencia de los cables.

Compatibilidad mecánica y eléctrica

Puede utilizarse con bloques que dispongan de un alojamiento recto de Ø6 mm y longitud útil suficiente para un cartucho de 20 mm, con una fijación que lo mantenga completamente insertado. Puede combinarse dimensionalmente con el bloque calefactor V6 para cartucho y termistor únicamente tras confirmar el diámetro del alojamiento y que el conjunto completo admite esta potencia.

La máquina debe trabajar a 24 V y la fuente, salida MOSFET, borne, conector y cableado deben admitir al menos 2,92 A continuos con el margen especificado por sus fabricantes. Que una placa acepte un cartucho de 24 V no significa que su salida esté preparada para 70 W. Cuando el fabricante de la electrónica no documente una capacidad suficiente, no debe conectarse directamente.

No es un recambio directo para calentadores cerámicos planos, anulares, de abrazadera o integrados, ni para hotends propietarios con otra geometría, conector o potencia aprobada. Tampoco debe conectarse a 48 V; en una carga resistiva equivalente la potencia teórica se multiplicaría aproximadamente por cuatro.

Comprobación antes de instalar

1. Con el cartucho desconectado, mide la resistencia entre conductores. Un valor próximo a 8,23 Ω sirve como referencia; una desviación importante debe investigarse antes de aplicar tensión.
2. Comprueba que no exista continuidad evidente entre los conductores y la vaina. Un multímetro detecta cortocircuitos graves, pero no sustituye una prueba profesional de aislamiento.
3. Verifica Ø6 × 20 mm, profundidad del bloque, fijación y recorrido del cable.
4. Revisa la capacidad continua de la salida y de todos los elementos del circuito. La versión de 70 W exige aproximadamente un 16,7 % más de corriente que la de 60 W.
5. Si el sistema fue diseñado para menos potencia, determina con la documentación de la placa y del hotend si debe limitarse la salida o utilizar otro cartucho.

Montaje y primera puesta en marcha

• Trabaja con la máquina apagada, desconectada y fría.
• Introduce completamente el cartucho y fíjalo sin deformar la vaina ni pinzar el cable.
• No lo energices fuera del bloque.
• Utiliza terminales, conectores y cableado adecuados para corriente y temperatura, con alivio de tensión en las zonas móviles.
• Fija el sensor de forma independiente y confirma una lectura ambiente estable antes de calentar.
• Comienza con una prueba vigilada a baja temperatura, comprueba que el calentamiento se detiene y realiza después un nuevo ajuste térmico.
• Mantén activas las protecciones contra calentamiento insuficiente y descontrolado.

Ajuste en Marlin, Klipper y RepRapFirmware

Marlin

Configura correctamente el sensor y la salida, establece un límite térmico seguro para todo el hotend y conserva THERMAL_PROTECTION_HOTENDS. Con PID puede ajustarse el hotend 0 mediante M303 E0 C8 S210 —sustituyendo 210 por una temperatura representativa y segura— y guardar con M500. Si se utiliza MPC, informa de la potencia con M306 P70 antes de ejecutar M306 T. No utilices PID y MPC simultáneamente.

La potencia completa puede ser excesiva para algunos conjuntos. En PID puede limitarse mediante PID_MAX; el valor debe decidirse según la salida, el bloque y la respuesta térmica real, y obliga a repetir el ajuste. No copies límites ni constantes de otra máquina.

Klipper

Comprueba heater_pin, sensor_type, sensor_pin, min_temp y max_temp en [extruder]. Cuando sea necesario, max_power limita la salida entre 0,0 y 1,0. Tras una prueba inicial a baja temperatura, ejecuta PID_CALIBRATE HEATER=extruder TARGET=210 a una temperatura habitual y guarda con SAVE_CONFIG. La verificación de calentador está activa por defecto; no la debilites para evitar alarmas causadas por un problema real.

RepRapFirmware

En RepRapFirmware 3, define primero sensor y salida mediante M308 y M950. El ejemplo oficial para el calentador 1 es M303 H1 S210; usa el número y la temperatura adecuados para tu configuración. Revisa el modelo M307, incluido su límite de potencia, y guárdalo con M500 cuando proceda. Mantén la supervisión térmica y no amplíes M570 para ocultar un modelo, sensor o montaje incorrectos.

Realiza cualquier autoajuste con supervisión, el hotend completamente montado, el ventilador del disipador funcionando y espacio libre alrededor. Detén la prueba si la temperatura sube de forma anómala, no se estabiliza o el cableado y los terminales se calientan.

Es para ti si

• Tu hotend de 24 V utiliza un cartucho Ø6 × 20 mm y está diseñado para admitir 70 W.
• Necesitas mayor recuperación térmica y has validado toda la cadena eléctrica.
• Puedes limitar, ajustar y probar el calentador de forma controlada.

No es para ti si

• La placa o el hotend solo documentan cartuchos de menor potencia.
• Tu sistema es de 12 o 48 V, o emplea otra geometría de calentador.
• Buscas aumentar la temperatura máxima sin revisar sensor, bloque, heatbreak y firmware.
