- Stock: Sin Stock
- Modelo: Resistencia 24V 80W
Modelo:
12V 40W
12V 50W
24V 40W
24V 50W
24V 60W
24V 70W
24V 80W

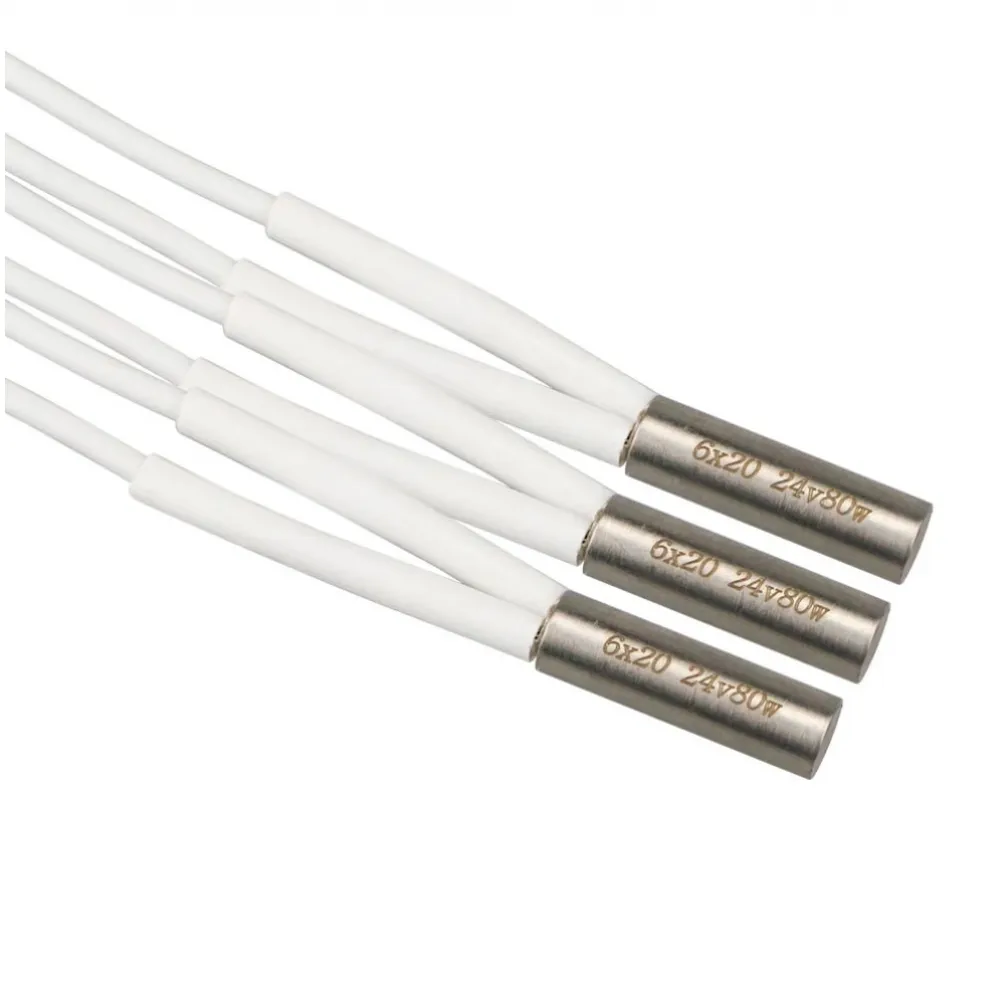

Cartucho calefactor de 24 V y 80 W para bloques de hotend con alojamiento cilíndrico de Ø6 mm. Su elevada potencia puede reducir el tiempo de calentamiento y mejorar la recuperación térmica, pero exige comprobar que el hotend y toda la cadena eléctrica estén diseñados para aprovecharla con seguridad.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Tensión nominal | 24 V CC |
| Potencia nominal | 80 W |
| Dimensiones del cartucho | Ø6 × 20 mm |
| Material declarado de la vaina | Acero inoxidable 304 |
| Longitud del cable | 1 m |
| Sección declarada del conductor | 0,653 mm² |
| Diámetro exterior declarado del cable | 2,1 mm |
| Corriente nominal calculada | Aproximadamente 3,33 A a 24 V |
| Resistencia nominal calculada | Aproximadamente 7,20 Ω |
| Temperatura máxima anunciada del cartucho | 500 °C; no equivale a la temperatura segura del hotend completo |
| Contenido | 1 cartucho calefactor |
Los valores de 3,33 A y 7,20 Ω se calculan a partir de 24 V y 80 W; no son mediciones individuales. La resistencia en frío puede variar por tolerancia, temperatura y resistencia de los cables.
Compatibilidad mecánica y eléctrica
Es compatible mecánicamente con bloques que dispongan de un alojamiento recto de Ø6 mm y al menos 20 mm de profundidad útil, además de una fijación que mantenga el cartucho completamente insertado. Puede combinarse dimensionalmente con el bloque calefactor V6 para cartucho y termistor solo después de confirmar el diámetro, la profundidad y que el conjunto completo admite 80 W.
La máquina debe trabajar a 24 V y la fuente, salida MOSFET, borne, conector y cableado deben admitir al menos 3,33 A continuos con el margen indicado por sus fabricantes. Compartir tensión con un calentador de menor potencia no convierte este cartucho en un recambio directo: consume aproximadamente un 14,3 % más de corriente que uno de 70 W.
No es adecuado para sistemas de 12 o 48 V ni para calentadores planos, anulares, de abrazadera o integrados. Si la capacidad continua de la electrónica no está documentada con suficiente margen, no debe conectarse directamente.
Comprobación e instalación
- Con el cartucho desconectado, mide la resistencia entre sus conductores. Un valor próximo a 7,20 Ω sirve como referencia; una desviación importante debe investigarse antes de aplicar tensión.
- Comprueba que no exista continuidad evidente entre los conductores y la vaina. Esta prueba detecta cortocircuitos graves, pero no sustituye una medición profesional de aislamiento.
- Verifica Ø6 × 20 mm, profundidad del bloque, fijación y recorrido del cable.
- Instálalo con la máquina apagada, desconectada y fría; no lo energices fuera del bloque.
- Fija el sensor por separado y confirma una lectura ambiente estable antes de calentar.
- Realiza una primera prueba vigilada a baja temperatura y comprueba que la salida, borne, conector y cableado no se calientan.
Ajuste en Marlin, Klipper y RepRapFirmware
Marlin
Configura correctamente el sensor y la salida, establece un límite seguro para todo el hotend y conserva THERMAL_PROTECTION_HOTENDS. Con PID puede ajustarse el hotend 0 mediante M303 E0 C8 S210 —sustituyendo 210 por una temperatura representativa y segura— y guardar con M500. Si se utiliza MPC, informa de la potencia con M306 P80 antes de ejecutar M306 T. No utilices PID y MPC simultáneamente.
Cuando el conjunto no deba recibir los 80 W completos, PID_MAX permite limitar la salida en configuraciones PID. El valor debe decidirse a partir de la capacidad de la electrónica y de la respuesta térmica real, y obliga a repetir el ajuste.
Klipper
Comprueba heater_pin, sensor_type, sensor_pin, min_temp y max_temp en [extruder]. Si es necesario, max_power limita la salida entre 0,0 y 1,0. Tras la prueba inicial, ejecuta PID_CALIBRATE HEATER=extruder TARGET=210 a una temperatura habitual y guarda con SAVE_CONFIG. Mantén activa la verificación del calentador.
RepRapFirmware
En RepRapFirmware 3, define sensor y salida mediante M308 y M950. Ajusta el calentador correcto con M303 —por ejemplo, M303 H1 S210 si corresponde a tu asignación—, revisa el modelo generado con M307 y guarda con M500 cuando proceda. No amplíes los límites de supervisión M570 para ocultar un sensor, montaje o modelo térmico incorrectos.
Realiza cualquier autoajuste con supervisión, el hotend completamente montado y el ventilador del disipador funcionando. Detén la prueba si la temperatura sube de forma anómala, no se estabiliza o se calientan los terminales y cables.
Es para ti si
- Tu hotend de 24 V acepta un cartucho Ø6 × 20 mm y está diseñado para admitir 80 W.
- Necesitas una recuperación térmica elevada y has validado toda la cadena eléctrica.
- Puedes limitar, ajustar y probar el calentador de forma controlada.
No es para ti si
- La placa o el hotend solo documentan calentadores de menor potencia.
- Tu sistema es de 12 o 48 V, o utiliza otra geometría.
- Buscas elevar la temperatura máxima sin revisar el sensor y el resto del conjunto térmico.
