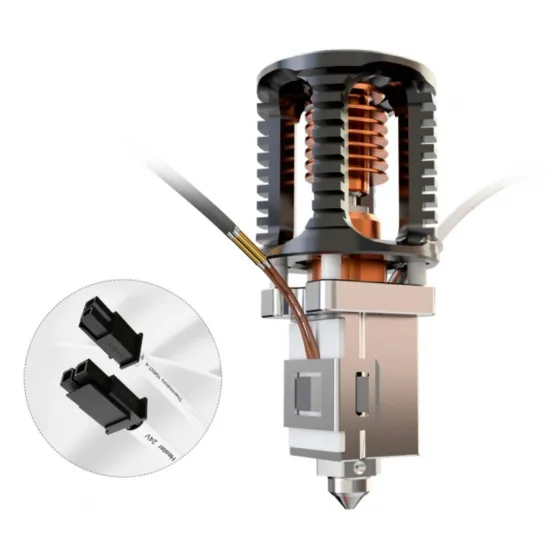

Trianglelab Dragon ACE 104NT-4 — hotend de alto flujo 24 V, 105 W y hasta 300 °C

El Trianglelab Dragon ACE 104NT-4 es un hotend de alto flujo para filamento de 1,75 mm que combina una estructura rígida, bloque de cobre niquelado, heatbreak de titanio y un calefactor cerámico reemplazable de 24 V y 105 W nominales. Esta referencia incorpora un sensor ATC Semitec 104NT-4-R025H42G encapsulado en 3 mm.

Su diseño permite cambiar la boquilla sin que el bloque gire libremente, admite boquillas estilo V6 con 7,5 mm de rosca y ofrece varias posibilidades de montaje. Resulta especialmente interesante para máquinas rápidas o con demanda de caudal elevada, siempre que el cabezal, la electrónica, la refrigeración y el firmware estén preparados para sus características.

Características principales

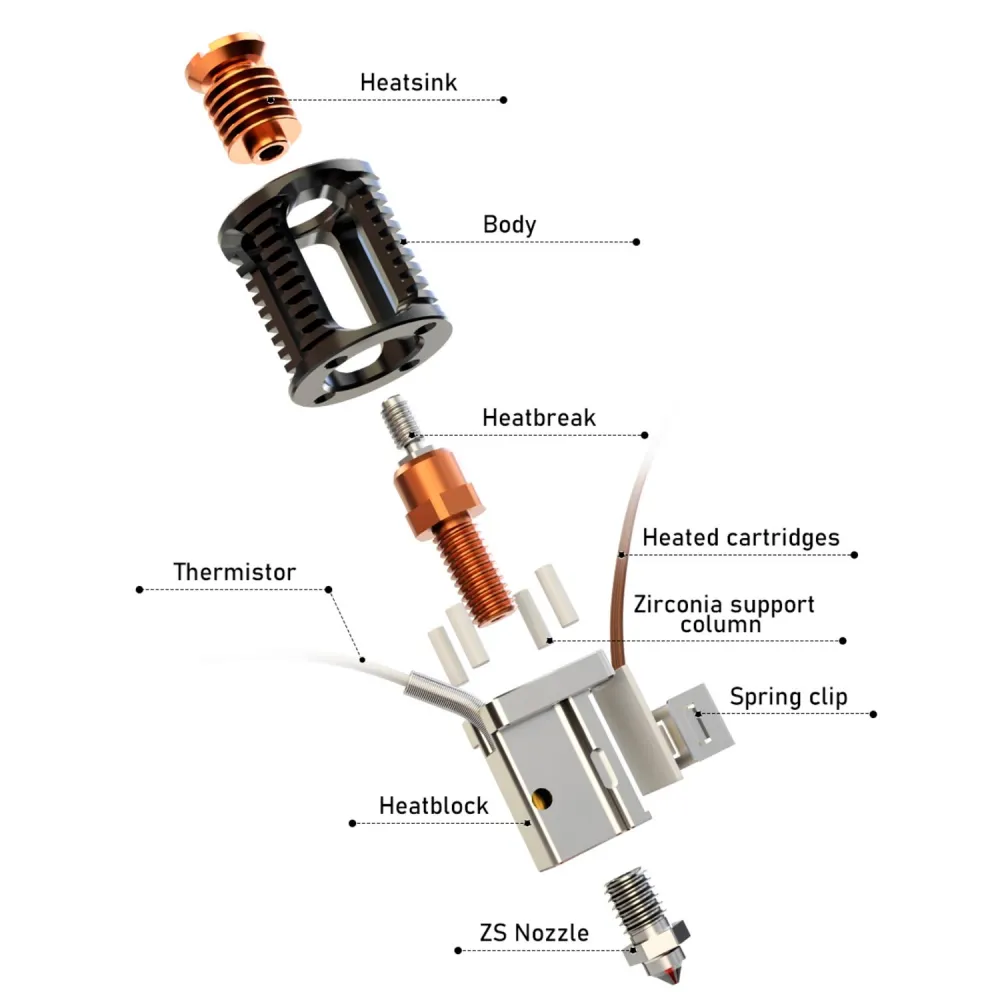

Construcción térmica y materiales

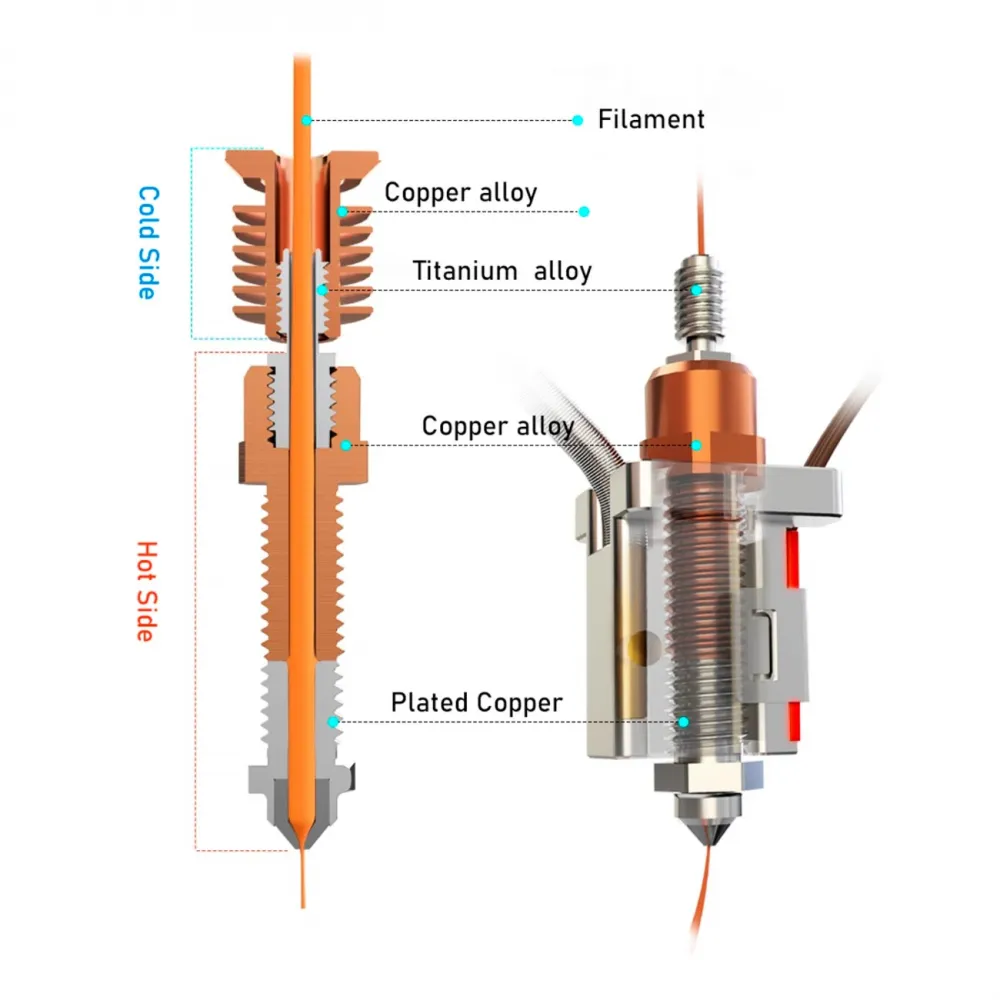

El Dragon ACE separa la zona fría de la caliente mediante un heatbreak de titanio y cuatro columnas aislantes de zirconia. El disipador de aleación de cobre favorece la evacuación de calor hacia el flujo de aire, mientras que el bloque de cobre niquelado distribuye el calor alrededor de la zona de fusión y mejora la resistencia superficial frente al cobre sin recubrimiento.

Trianglelab utiliza un heatbreak de titanio con mayor espesor que determinados tubos finos de acero inoxidable. Esto aumenta su resistencia mecánica y al desgaste producido por materiales abrasivos, sin convertir automáticamente la boquilla incluida en apta para fibra de carbono, vidrio u otras cargas. Para esos filamentos también debe elegirse una boquilla resistente a la abrasión.

Calefactor cerámico actual de 105 W

El stock actual incorpora la revisión más reciente del calefactor: 24 V y 105 W nominales. Trianglelab especifica 5,5 ±0,5 Ω a 25 °C y la unidad comprobada por HTA3D mide aproximadamente 6 Ω en frío al final del cable, valor compatible con esta revisión.

Su corriente nominal es de aproximadamente 4,4 A. Antes de conectarlo hay que comprobar que la salida MOSFET, pistas, terminales, conectores, cableado y fuente pueden soportar esa corriente con margen. Limitar la potencia por PWM reduce la potencia media aplicada, pero no convierte en seguro un conector incapaz de soportar la corriente instantánea.

La reducción de potencia con la temperatura procede de la hoja oficial del elemento y no equivale al consumo exacto del hotend en cualquier máquina. Pérdidas, ventilación, calcetín, ambiente y control PID modifican el funcionamiento real.

El calefactor puede sustituirse por el elemento cerámico Trianglelab de 24 V y 105 W para Dragon ACE. Debe montarse con una capa fina y uniforme de grasa térmica adecuada y con el clip completamente enganchado.

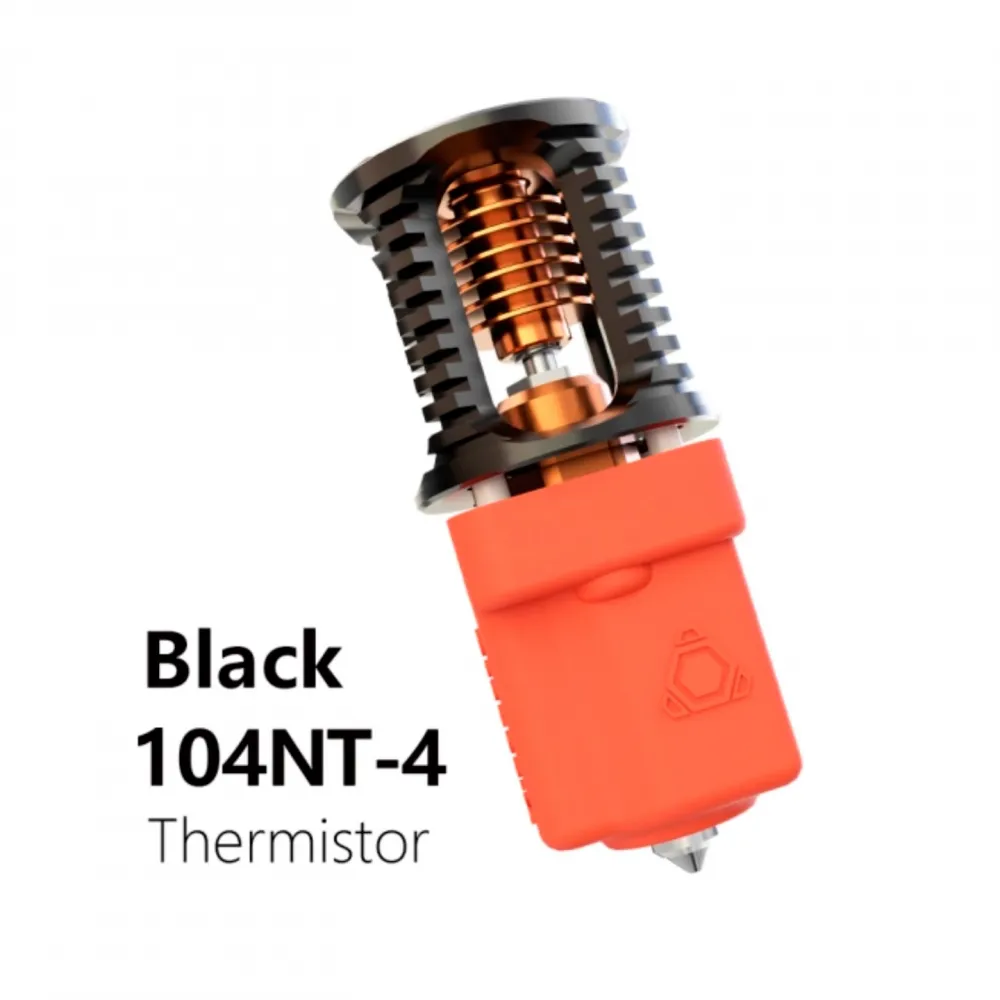

Sensor Semitec 104NT-4: máximo 300 °C

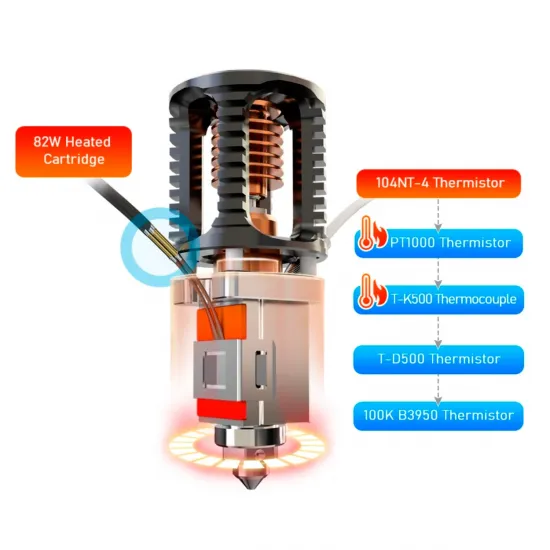

El ATC Semitec 104NT-4-R025H42G es un termistor NTC de 100 kΩ a 25 °C, con B25/85 de 4267 K. Su rango oficial llega hasta 300 °C. Aunque la plataforma Dragon ACE admite otros sensores de mayor temperatura, esta variante concreta no debe configurarse ni anunciarse a 350 °C.

El sensor se suministra dentro de un encapsulado metálico de 3 mm. Esta medida solo define el montaje mecánico: no lo hace intercambiable eléctricamente con un PT1000, PT100, B3950 o termopar.

Configuración en Marlin

Marlin actual incluye una tabla específica para este sensor con la pull-up habitual de 4,7 kΩ:

#define TEMP_SENSOR_0 5

El índice del hotend, el pin y la resistencia pull-up dependen de la placa. Comprueba la entrada real antes de compilar y establece un límite térmico con margen, nunca superior a 300 °C. Conserva activada la protección contra fuga térmica.

Configuración en Klipper

Klipper incorpora la curva exacta con este nombre:

[extruder]
sensor_type: ATC Semitec 104NT-4-R025H42G
sensor_pin: <pin real de la placa>
min_temp: 0
max_temp: 290

Los 290 °C son un ejemplo conservador que deja margen frente al límite de 300 °C. Adapta el pin, el rango y el resto de parámetros a la electrónica y al material, pero no eleves el máximo por encima de la especificación del sensor.

Configuración en RepRapFirmware

Puede configurarse como NTC de 100 kΩ con B 4267 K cuando la entrada y su pull-up sean adecuadas. El número de sensor, el pin y la sintaxis exacta dependen de la controladora y versión de RepRapFirmware; por seguridad no debe copiarse una línea universal sin consultar el pinout de la placa.

PID y primera puesta en marcha

Después de instalar el hotend o cambiar el calefactor, ejecuta una calibración PID a una temperatura próxima al uso habitual y segura para todos los componentes:

• Marlin: para el primer hotend, una referencia habitual es M303 E0 C8 S250 U1; revisa el resultado y utiliza M500 solo si la EEPROM está habilitada.
• Klipper: PID_CALIBRATE HEATER=extruder TARGET=250 y, después de comprobar el resultado, SAVE_CONFIG.
• RepRapFirmware: identifica primero el calentador real antes de usar M303 y guarda los parámetros según la configuración de tu placa.

250 °C es un ejemplo, no un valor obligatorio. Antes de calentar, comprueba que la lectura en frío sea razonable y vigila el primer ciclo completo.

Zona de fusión y caudal

El Dragon ACE estándar ofrece una zona caliente alargada respecto al Dragon original. Para aplicaciones de mayor caudal puede combinarse con el extensor Trianglelab MZE HF Plus, que amplía la sección de fusión.

Trianglelab publica hasta 74 mm³/s en un ensayo con MZE, PETG y boquilla de 1,2 mm. Esta cifra no corresponde al hotend estándar con boquilla de 0,4 mm ni constituye una garantía universal. El caudal útil depende del material, temperatura, diámetro y geometría de boquilla, extrusor, refrigeración, fuerza de empuje y calidad exigida.

Boquillas compatibles

Utiliza boquillas estilo V6 para filamento de 1,75 mm, con rosca M6 × 1 y 7,5 mm de longitud roscada. Puede combinarse con una boquilla Trianglelab T-V6 de latón u otras variantes dimensionalmente equivalentes, eligiendo diámetro y material según el filamento.

No deben utilizarse boquillas Volcano largas, MK8, Revo u otras geometrías solo porque compartan rosca M6. La longitud, superficie de sellado y recorrido interno también deben coincidir.

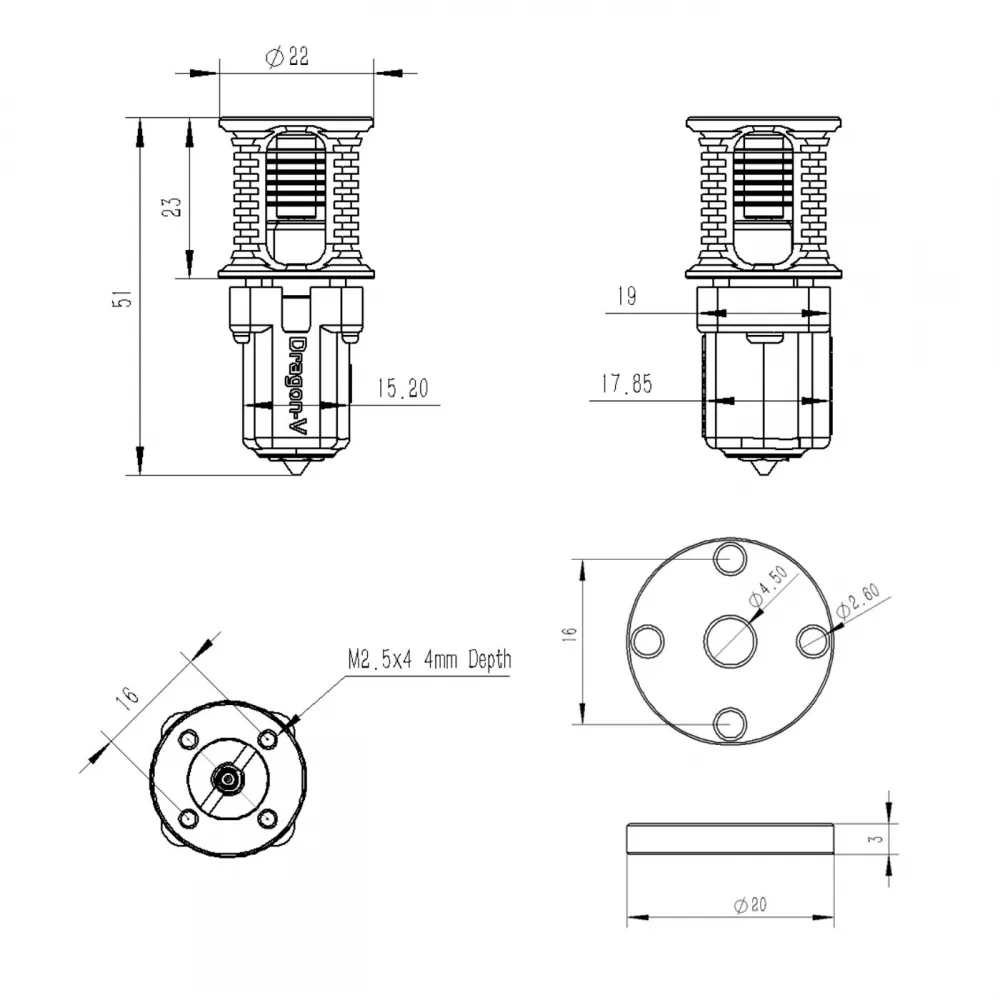

Montaje directo, Dragon y Groove Mount

El montaje directo utiliza cuatro roscas M2.5 de 4 mm de profundidad sobre un patrón de 16 mm. El separador de 3 mm permite recuperar la posición de determinados toolheads diseñados para Dragon original, empleando tornillos de la longitud correcta. También se incluye un adaptador para soporte Groove Mount V6.

La sección caliente del Dragon ACE es aproximadamente 8,5 mm más larga que la del Dragon original. Incluso cuando encaja en el soporte, puede ser necesario adaptar el conducto de ventilación de capa, la posición de la sonda, el offset Z o la protección del bloque. La compatibilidad debe comprobarse sobre el CAD del cabezal concreto.

Cambio de boquilla y mantenimiento

La estructura rígida facilita cambiar la boquilla sin sujetar el bloque como en un hotend convencional. Aun así, utiliza las superficies y herramientas previstas y realiza el sellado final en caliente. Trianglelab recomienda no superar 2 N·m, respetando cualquier límite inferior indicado por la boquilla.

El tornillo del sensor solo debe tocar suavemente su cápsula. Un apriete excesivo puede deformarla, dañar el sensor o impedir extraerlo. Trianglelab limita a 1,2 N·m tanto el conjunto de la sección caliente contra el bloque como el apriete del disipador.

Para sustituir el calefactor, trabaja con la impresora desconectada y el hotend frío. Retira el clip, limpia la grasa térmica antigua, aplica una capa fina de grasa nueva, asienta el elemento y confirma que el clip encaja completamente en ambos lados. Después revisa el sensor, recalibra PID y supervisa el primer calentamiento.

Compatibilidad con impresoras 3D

Puede integrarse en Voron, RatRig, Prusa, Ender, CoreXY y otras impresoras modificables cuando exista un toolhead preparado para Dragon ACE, Dragon con separador o Groove Mount V6. Estas menciones describen posibilidades de adaptación, no compatibilidad plug and play con todos los modelos.

Comprueba soporte, tornillería, espacio, altura de boquilla, ventilación del disipador, conducto de capa, sonda, recorrido, cableado, potencia de la salida y configuración. Para una sección caliente Volcano con PT1000 puede valorarse el Trianglelab Dragon ACE Volcano PT1000, que utiliza un bloque y calefactor diferentes.

Es para ti si

• Buscas un hotend ligero y rígido con una zona de fusión más larga que un V6 convencional.
• Quieres utilizar boquillas V6 y disponer de montaje directo o adaptadores incluidos.
• Tu electrónica puede controlar con margen un calefactor de 24 V y 105 W.
• Necesitas una curva 104NT-4 ampliamente soportada por Marlin y Klipper.
• Vas a adaptar y comprobar cuidadosamente el toolhead y la refrigeración.

No es para ti si

• Necesitas trabajar por encima de 300 °C con el sensor suministrado.
• Tu placa, conectores o fuente no soportan aproximadamente 4,4 A con margen.
• Buscas un recambio directo que no requiera ajustar soporte, ventilación, sonda ni firmware.
• Necesitas una boquilla Volcano larga o una plataforma de boquilla integrada tipo Revo.
• Quieres obtener 74 mm³/s con cualquier boquilla y material sin realizar pruebas de caudal.

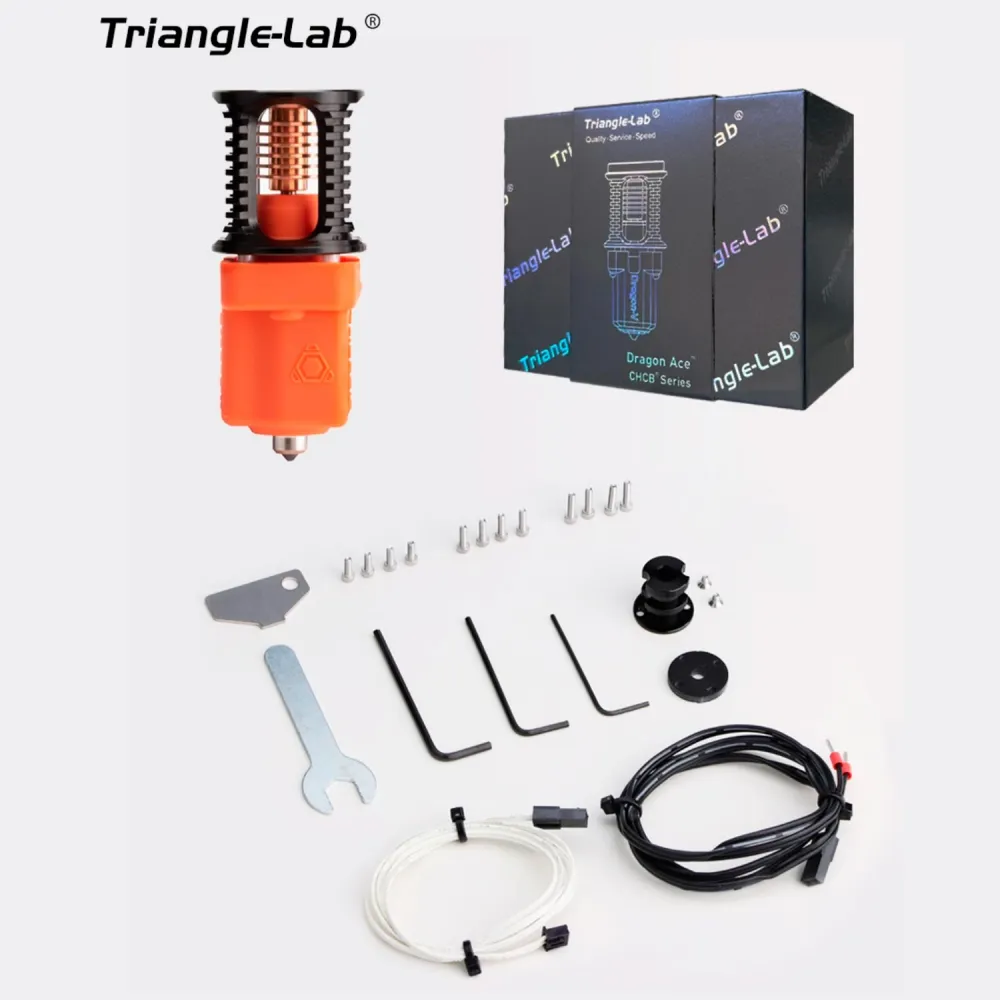

Contenido

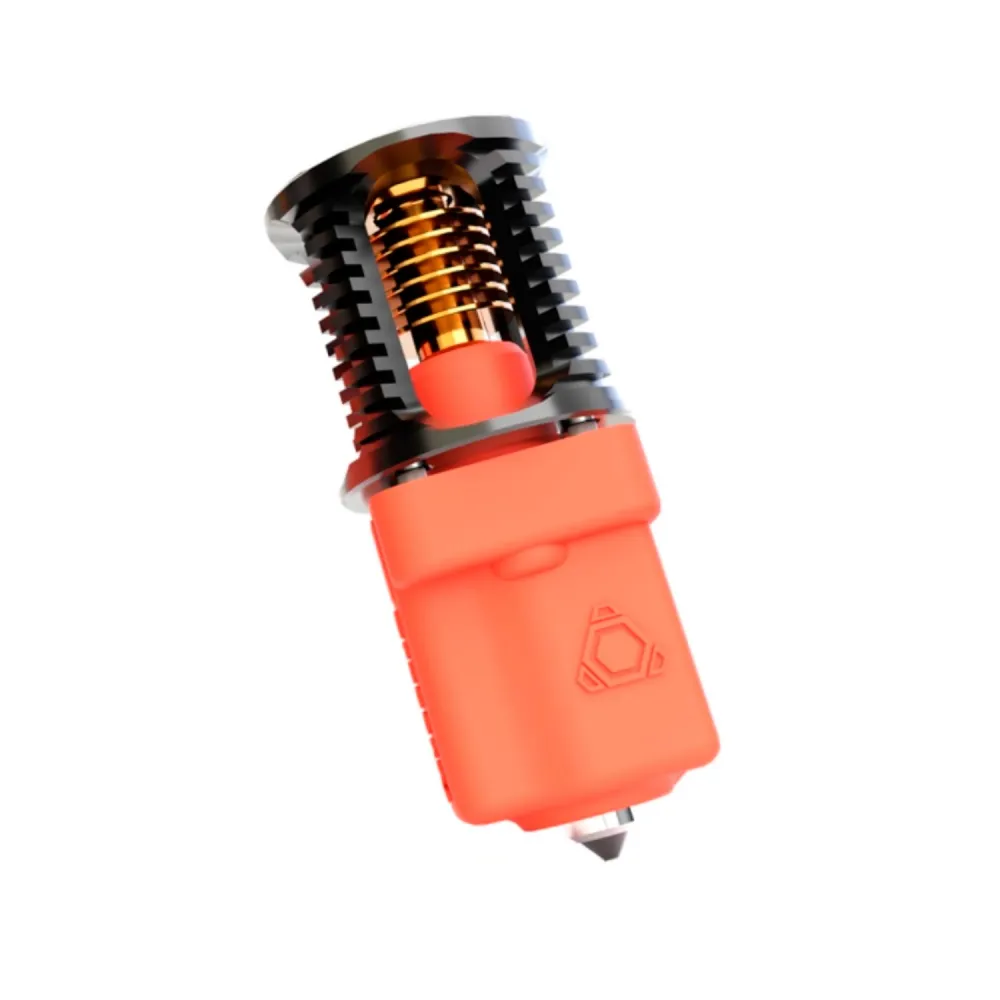

• Hotend Trianglelab Dragon ACE estándar con boquilla y calcetín de silicona.
• Sensor encapsulado ATC Semitec 104NT-4-R025H42G.
• Calefactor cerámico de 24 V y 105 W con su cableado.
• Adaptador Groove Mount y separador para montaje tipo Dragon.
• Tornillería y herramientas mostradas en la galería.

El calcetín de silicona para Dragon ACE está disponible también como recambio. Antes de montar cualquiera de los accesorios, confirma que corresponde al bloque Dragon ACE estándar y no a la variante Volcano.

Documentación técnica: carpeta documental oficial de Trianglelab, curva del sensor en Klipper y tablas de sensores de Marlin.
