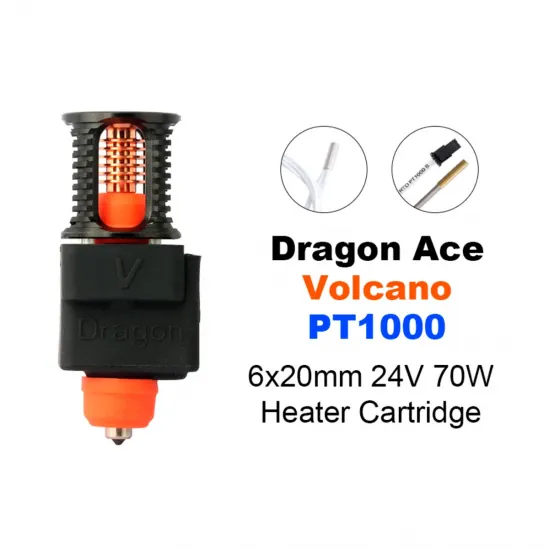

El Trianglelab Dragon ACE Volcano con PT1000 es un hotend de alto flujo para filamento de 1,75 mm que combina la estructura rígida Dragon ACE con un bloque largo tipo Volcano, un cartucho calefactor de 24 V y 70 W y un sensor PT1000 encapsulado de 3 mm.
Su arquitectura permite sustituir la boquilla sujetando el bloque con una sola mano y utiliza un extensor de zona de fusión MZE. Esta pieza prolonga el recorrido caliente sin obligar a utilizar una boquilla Volcano larga: el conjunto conserva la interfaz de boquilla V6, rosca M6 × 1 y 7,5 mm de longitud roscada.
Qué diferencia a la versión Volcano

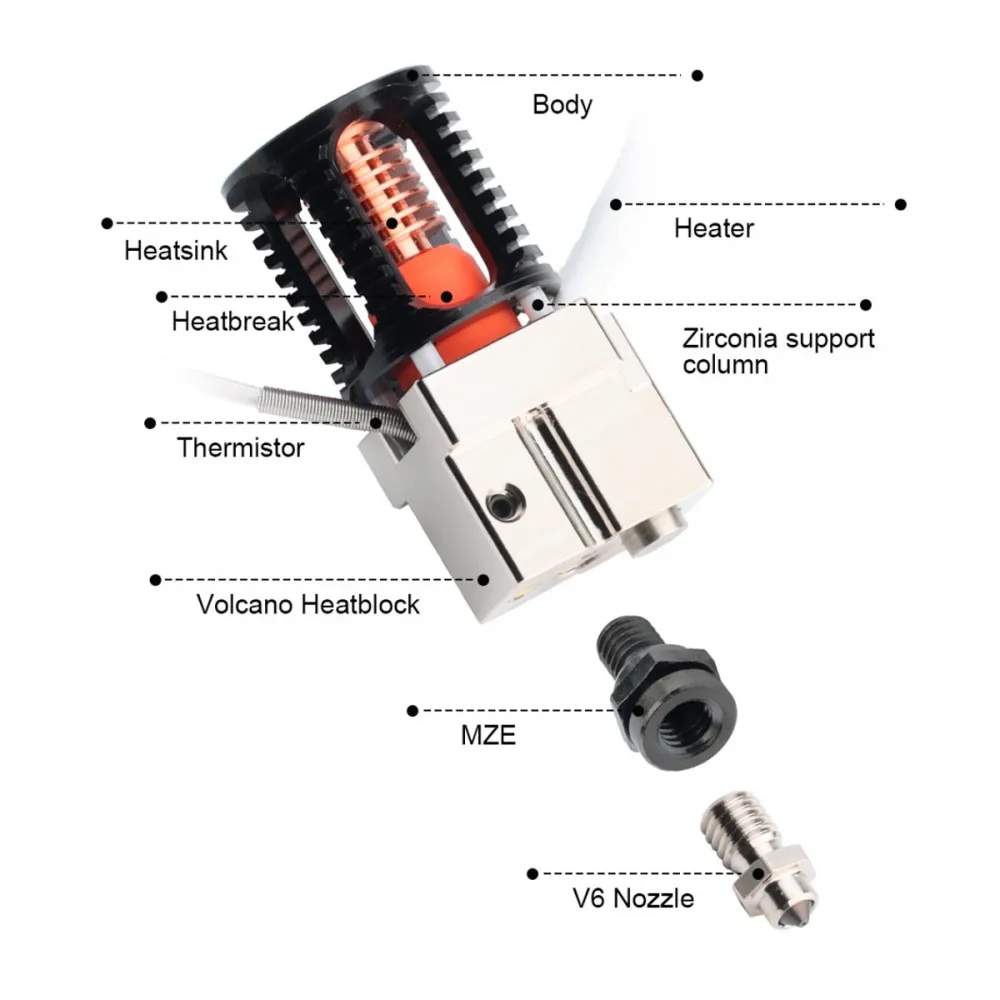

La versión Volcano incorpora un bloque de 20 mm de altura y el extensor MZE entre el heatbreak y la boquilla. Trianglelab anuncia una sección caliente de hasta 40 mm y un caudal práctico de hasta 74 mm³/s en su ensayo con PETG y boquilla de 1,2 mm. Es una referencia de laboratorio del fabricante, no un caudal garantizado: el resultado real depende del polímero, temperatura, boquilla, extrusor, refrigeración y criterio de calidad.

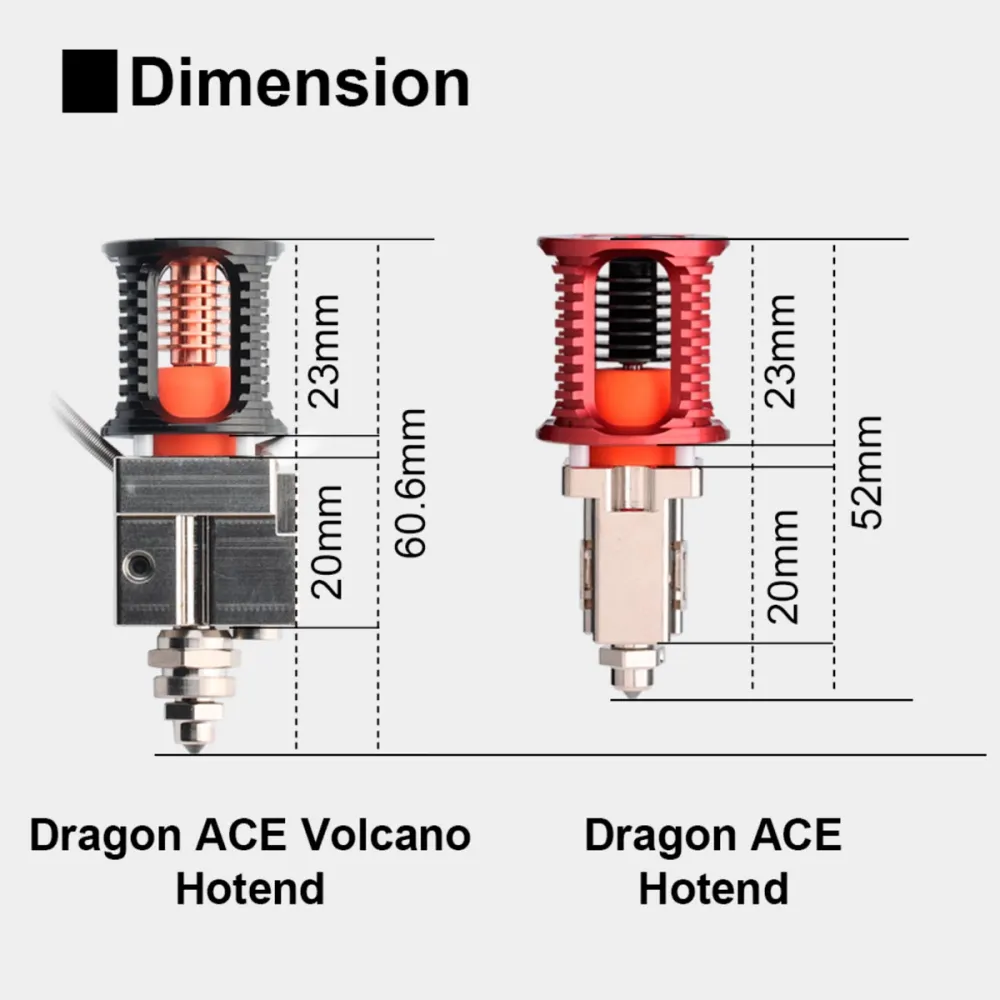

La galería actual muestra una altura total aproximada de 60,6 mm, frente a 52 mm para el Dragon ACE estándar representado en la misma comparativa. Esta diferencia modifica la posición de la punta y puede exigir adaptar conductos de capa, sonda, soporte o límites de recorrido.
Especificaciones técnicas
| Fabricante y variante | Trianglelab Dragon ACE Volcano, sensor PT1000 |
|---|---|
| Filamento | 1,75 mm |
| Calefactor incluido | Cartucho cilíndrico Ø6 × 20 mm, 24 V CC, 70 W |
| Sensor incluido | PT1000 de dos hilos, cápsula metálica Ø3 × 15 mm |
| Boquilla compatible | Tipo V6 para 1,75 mm, M6 × 1 y rosca de 7,5 mm; no utiliza boquilla Volcano larga |
| Bloque / extensión | Bloque tipo Volcano y extensor MZE incluidos |
| Altura aproximada | 60,6 mm en la configuración mostrada |
| Montaje rígido | 4 roscas M2.5, patrón de 16 mm; comprobar longitud de tornillos y soporte |
| Temperatura máxima declarada | Hasta 350 °C, siempre limitada por el componente de menor rango y por la máquina |
| Caudal máximo anunciado | Hasta 74 mm³/s en condiciones específicas del fabricante: PETG, MZE y boquilla de 1,2 mm |
Compatibilidad mecánica
Puede instalarse mediante la fijación rígida de cuatro tornillos M2.5 o mediante un adaptador Groove Mount adecuado. La interfaz V6 facilita la adaptación, pero no convierte el hotend en un recambio universal. Antes de instalarlo deben comprobarse:
- soporte exacto, patrón de tornillos y espacio alrededor del disipador;
- altura de la boquilla y recorrido útil del eje Z;
- posición del ventilador de capa, ventilador del disipador y sonda de nivelación;
- longitud y movimiento seguro de los cables;
- compatibilidad del extrusor y del tubo de filamento con la entrada del hotend.
En toolheads diseñados para un Dragon estándar, la punta quedará más baja si no se emplea una variante específica para Volcano/MZE. En Prusa, Voron, RatRig, Ender, CR-10, HPRO y otras máquinas modificables, la compatibilidad depende del cabezal y de los archivos instalados, no solo del modelo de impresora.
Para menor longitud y una demanda de caudal más moderada puede elegirse el Dragon ACE estándar con PT1000. El calcetín de silicona para Dragon ACE es un recambio relacionado, pero debe seleccionarse la geometría que corresponda al bloque utilizado.
PT1000: compatibilidad eléctrica y firmware
El PT1000 es un RTD resistivo, no un termistor 100K. No debe configurarse como Beta 3950 ni conectarse automáticamente a cualquier entrada solo porque use dos cables. La placa debe admitir PT1000 directo o disponer de la interfaz apropiada; además hay que conocer la resistencia pull-up de la entrada.
| Firmware | Punto de partida seguro |
|---|---|
| Marlin | Seleccionar la tabla que coincida con la entrada real: 1047 para PT1000 con pull-up de 4,7 kΩ, 1022 para 2,2 kΩ o 1010 para 1 kΩ. No copiar una tabla sin verificar el esquema o manual de la placa y la versión de Marlin. |
| Klipper | En una entrada compatible puede emplearse sensor_type: PT1000 y el sensor_pin real. pullup_resistor vale 4700 Ω por defecto; cambiarlo únicamente si la placa utiliza otro valor documentado. |
Si se utiliza un módulo amplificador o convertidor como MAX31865, su cableado y configuración son distintos de una conexión PT1000 directa. Antes de habilitar el calentador, la lectura debe ser razonable y estable a temperatura ambiente. Una lectura incorrecta, invertida o fuera de rango exige apagar y revisar la instalación.
Calefactor de 70 W y puesta en marcha
El cartucho incluido consume teóricamente unos 2,92 A a 24 V. La fuente, MOSFET, salida de la placa, conectores y cableado deben soportarlo con margen. No debe conectarse a 12 V, 48 V ni a una tensión desconocida. Si necesitas un recambio, el cartucho calefactor de 24 V y 70 W, Ø6 × 20 mm comparte las magnitudes nominales, pero deben comprobarse también longitud de cable, terminación y ajuste físico.
El elemento calefactor cerámico plano del Dragon ACE estándar no es el recambio de esta variante Volcano. Ambos hotends comparten parte de la familia, pero utilizan bloques y calefactores diferentes.
- Comprueba continuidad, aislamiento, tensión, pinout y lectura del PT1000 con la impresora apagada.
- Fija el sensor sin aplastar su cápsula y asegura calefactor y cableado con alivio de tensión.
- Activa la protección contra fuga térmica y limita inicialmente la temperatura a un valor conservador.
- Supervisa personalmente el primer calentamiento y revisa conectores y cables.
- Realiza un autotune PID cerca de la temperatura habitual de trabajo siguiendo el procedimiento de tu firmware.
En Marlin, para el primer hotend, un ejemplo habitual es M303 E0 C8 S250 U1 y después M500 si la EEPROM está habilitada. En Klipper puede utilizarse PID_CALIBRATE HEATER=extruder TARGET=250 seguido de SAVE_CONFIG. El índice, nombre del calentador y temperatura deben adaptarse a la máquina real.
Boquilla, caudal y mantenimiento
La boquilla debe sellar contra el extensor MZE dentro del bloque, no contra la cara exterior. Realiza el apriete final en caliente, sujetando el bloque y respetando el límite inferior indicado para los componentes instalados. Trianglelab indica no superar 2 N·m. Después comprueba que no aparece plástico por la unión entre boquilla, bloque y extensor.
Para aprovechar el alto flujo hay que ajustar el caudal volumétrico máximo en el laminador mediante pruebas progresivas. Una boquilla mayor puede elevar el caudal posible, pero también aumenta el esfuerzo del extrusor, la demanda térmica y la pérdida potencial de detalle. Para filamentos abrasivos debe emplearse una boquilla resistente al desgaste.
Tras instalar el hotend o cambiar boquilla, sensor o calefactor, revisa PID, Z-offset, retracción, presión/pressure advance y caudal. Los límites de 350 °C y 74 mm³/s no deben copiarse como valores de uso: son techos condicionados, no objetivos recomendados.
Es para ti si
- buscas alto caudal con boquillas V6 y estás dispuesto a calibrar el perfil;
- tu electrónica admite un calefactor de 24 V y 70 W y un PT1000 correctamente configurado;
- tu cabezal dispone de montaje o adaptación específica para la longitud Volcano/MZE;
- valoras una estructura rígida y el cambio de boquilla sujetando el bloque con una sola mano.
No es para ti si
- necesitas un recambio directo sin verificar soporte, altura, ventilación, sonda ni cableado;
- tu placa solo admite un termistor 100K o no conoces el circuito de la entrada de temperatura;
- tu sistema es de 12 V o la salida del hotend no soporta la corriente requerida;
- esperas utilizar boquillas Volcano largas: este conjunto emplea boquillas cortas tipo V6 junto al extensor MZE.
Contenido

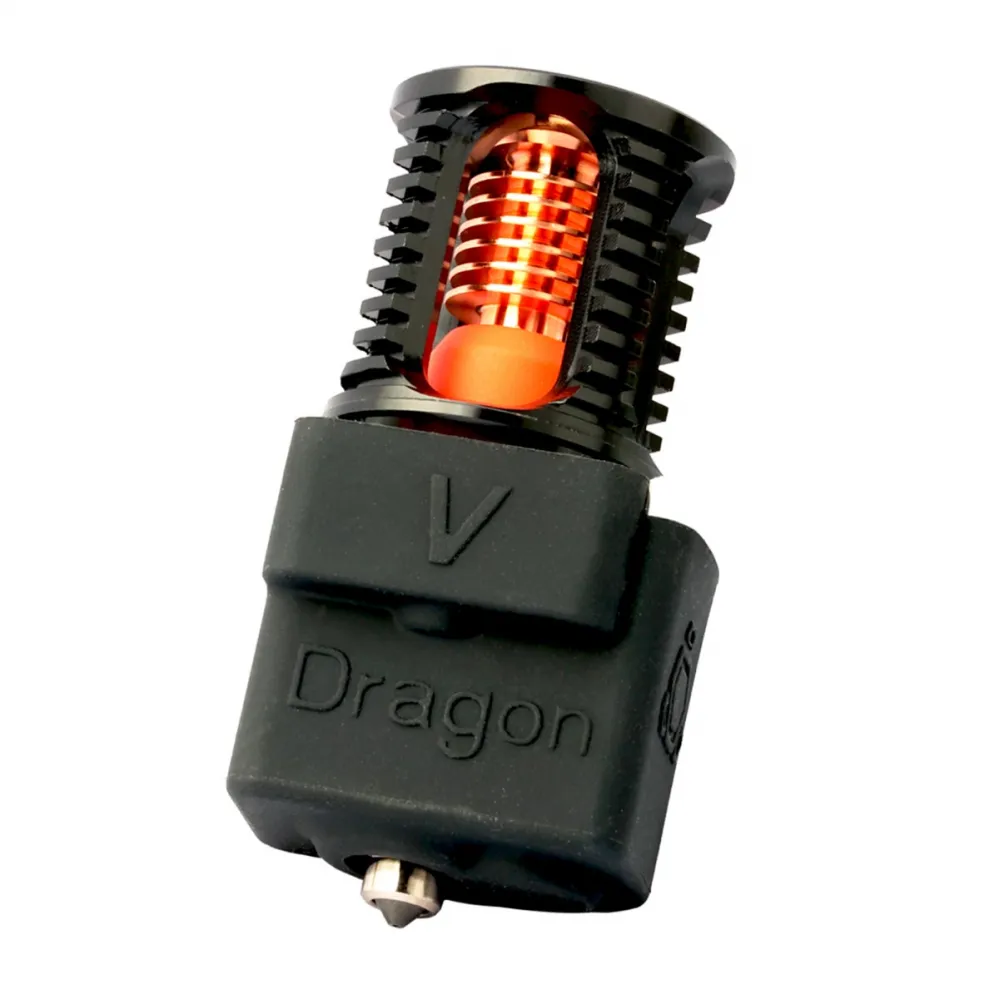

- Hotend Trianglelab Dragon ACE Volcano montado con bloque largo y extensor MZE.
- Sensor PT1000 encapsulado de Ø3 × 15 mm.
- Cartucho calefactor de Ø6 × 20 mm, 24 V y 70 W.
- Boquilla tipo V6 y calcetín de silicona mostrados en el conjunto.
El color del calcetín y pequeños detalles de acabado pueden variar entre partidas sin alterar la variante técnica.
